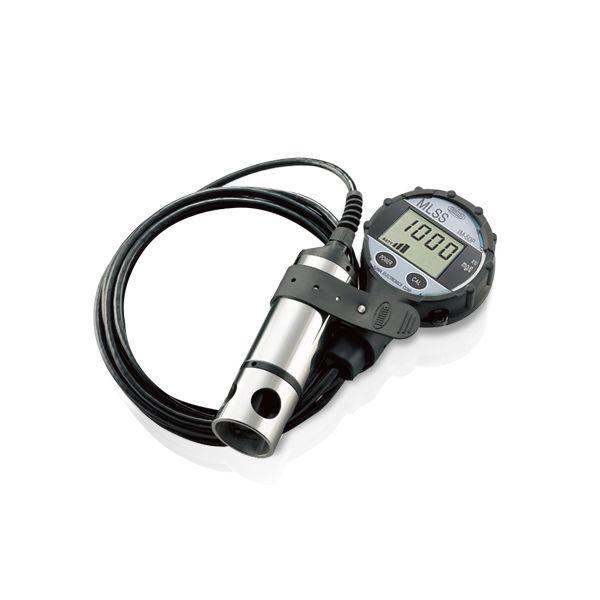

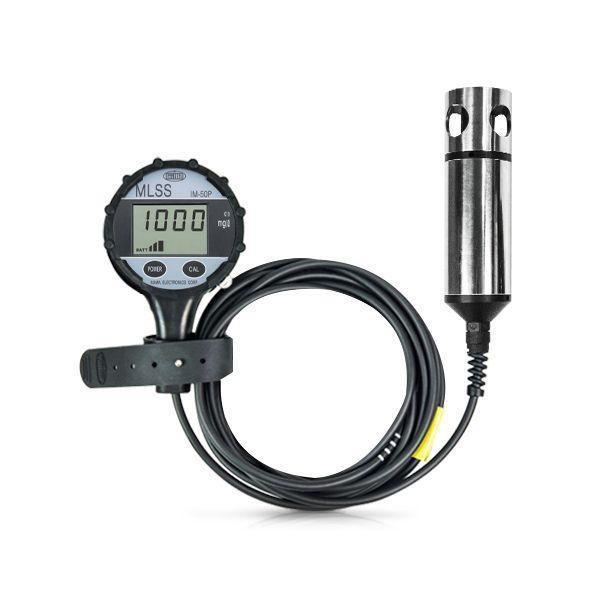

เครื่องวัดสารแขวนลอย เซนเซอร์แบบ Transmitted IR Pulse Type ฟังก์ชั่นคาลิเบรทอัตโนมัติ (Auto calibration) ด้วยน้ำประปา ช่วงการวัด: 0 ถึง 9,990 mg/L | 10,000 ถึง 20,000 mg/L หน้าจอแสดงผล LCD อ่านค่าง่าย ความแม่นยำสูง 1 หน่วยความจำอ้างอิง, สายโพรบยาวมาตรฐาน (2.5 เมตร) ยี่ห้อ Iijima, Japan **IM-50P มี Rubber Protection อัพเกรดจากรุ่น IM-50
เครื่องวัดสารแขวนลอย
ออกแบบมาเพื่อการใช้งานภาคสนามโดยเฉพาะ ตัวเครื่องมีโครงสร้างแข็งแรง สามารถกันน้ำและฝุ่นได้ในระดับ IP67 จึงเหมาะสำหรับใช้งานในสภาพแวดล้อมของระบบบำบัดน้ำเสีย และมีความทนทานต่อการใช้งานหนัก นอกจากนี้ยังมียางหุ้มตัวเครื่องช่วยป้องกันแรงกระแทก ลดความเสียหายจากการตกหล่นระหว่างการใช้งาน ให้ความแม่นยำในการวัดค่า MLSS สูง ด้วยโครงสร้างเซนเซอร์แบบ Narrow Gap Cell ซึ่งช่วยลดผลกระทบจากสีของตะกอน ทำให้ค่าที่วัดได้มีความเสถียรและเชื่อถือได้ ตัวเครื่องใช้งานง่าย มีหน้าจอ LCD ขนาดใหญ่ แสดงผลชัดเจน อ่านค่าได้สะดวกแม้ในพื้นที่ทำงานจริง
จุดเด่น
ใช้โครงสร้างเซนเซอร์แบบ Narrow Gap Cell ลดผลกระทบจากสีของตะกอน ทำให้ค่าที่วัดได้เสถียรและแม่นยำ
ใช้งานง่าย อ่านค่าสะดวก หน้าจอ LCD ขนาดใหญ่ แสดงผลชัดเจน ปุ่มควบคุมไม่ซับซ้อน
รองรับ Correlation Formula ได้ถึง 1 รูปแบบ
โครงสร้างแข็งแรง กันน้ำกันฝุ่นระดับ IP67 สามารถใช้งานในสภาพแวดล้อมหน้างานจริงได้อย่างมั่นใจ
ป้องกันแรงกระแทกด้วยยางหุ้มตัวเครื่อง ช่วยลดความเสียหายเมื่อเผลอทำตก
ช่วงการวัด
Measurement Range : 0 ถึง 9990 mg/L
Resolution: 10 mg/L
Accuracy ±2% of Reading : 10000 ถึง 20000 mg/L | Resolution: 100 mg/L | Accuracy ±2% of Reading

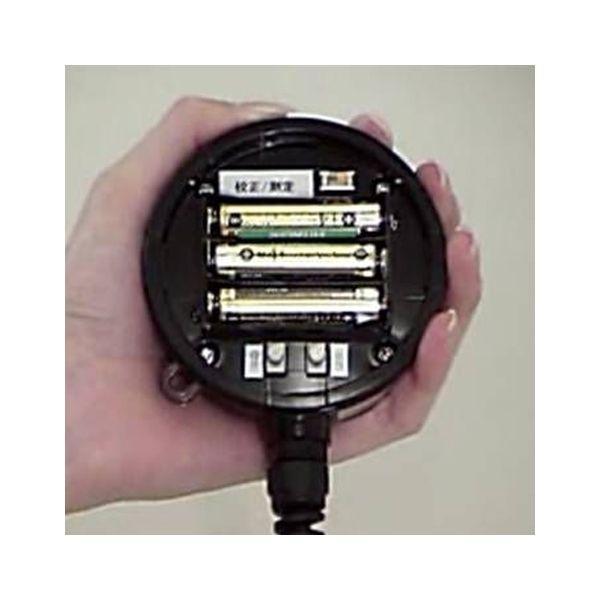

Power Supply
Battery AAA x 3
ขนาดเครื่อง
Dimensions (Main unit) Approx. 90 x 53 (D) mm (including rubber protector) Probe: Approx. 43 x 170 mm
Weight : Probe: Approx. 510g (including cable)
อุปกรณ์ที่มาในชุด
Instruction Manual & Warranty Card
Cleaning Brush
Calibration Container
AAA Alkaline Batteries
Maintenance Grease
Cable Holder (HLD-1)
Specification
Model | |||
|---|---|---|---|
Measurement Method | Infrared pulse transmitted light method | ||
Pressure detection method | - | - | |
Display Method | Digital LCD display | ||
Display Items | MLSS value, remaining battery level, error message | ||
Water depth, interface determination, correlation mode | Correlation mode | - | |
Measurement Range (MLSS) | 0~9,990mg/L (display resolution 10mg/L) 10,000 to 20,000 mg/L (display resolution 100 mg/L) auto range switching | ||
0.00~6.00m (display resolution 0.01m) | - | - | |
Repeatability | Within ±2% of the indicated value (under certain conditions) (within ±150mg/L for values less than 5,000mg/L) | ||
Accuracy – Water Depth | ±0.03 m | - | - |
Calibration Method |
| ||
Zero calibration: Automatic calibration in air when power is turned on | - | - | |
Other Functions | Wobble reduction function, post-calibration function, auto power off function (power automatically turns off if no key operation is performed for 30 minutes or more after the last key operation) | ||
Correlation Mode | Five built-in correlation formulas | One built-in correlation formula | |
Interface Judgment | The interface lamp lights up when the interface concentration exceeds the set value | - | - |
Body structure | IP67 compliant dustproof and waterproof construction with rubber protector (shock absorbing function) | ||
Operating temperature range | 0-40°C | ||
Size | Main unit: Approx. 90 x 53 (D) mm (including rubber protector) Probe: Approx. 43 x 170 mm | ||
Weight | Main unit: Approx. 290g (including batteries and rubber protector) | ||
Probe: Approx. 740g (including cable) | Probe: Approx. 510g (including cable) | ||
Cable Length | 6m (standard) *10m type also available (additional charge) | 2.5 m | |
Power Supply | 3 × AA alkaline batteries (DC 4.5 V) | ||
Battery Life | Alkaline batteries: Approx. 160 hours continuous use | ||
ขั้นตอนการใช้งาน
จุ่มโพรบลงในน้ำที่ต้องการวัด
อ่านค่าบนหน้าจอ
จะแสดงปริมาณสารแขวนลอย หน่วย mg/L หน้าจอแสดงปริมาณสารแขวนลอยคูณด้วย 10 จะเท่ากับปริมาณสารแขวนลอย MLSS = 10000 mg/L
วิธีการทำความสะอาดและการปรับคาลิเบรทเครื่องอย่างถูกต้อง
ใส่เซนเซอร์ในแก้วบีกเกอร์ ทำความสะอาดเซนเซอร์ด้วยน้ำสะอาด ใช้แปรงทำความสะอาดเบาๆ
ทำการคาลิเบรทเครื่องด้วยน้ำสะอาด (น้ำสะอาดมีปริมาณสารแขวนลอย MLSS เท่ากับ 0 mg/L)
ใส่เซนเซอร์ลงในขวดสำหรับคาลิเบรท (อุปกรณ์มาตรฐาน) เป็นขวดที่ออกแบบมาพิเศษ ข้างในต้องมืดสนิท กดปุ่ม CAL เพื่อคาลิเบรทให้เป็น 0 mg/L

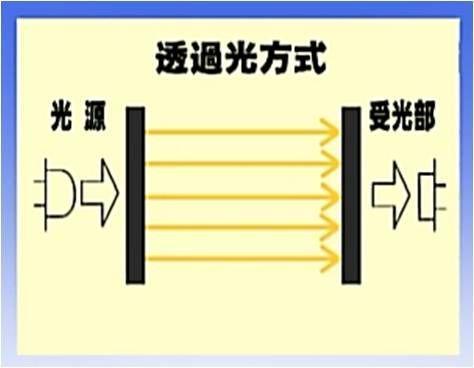

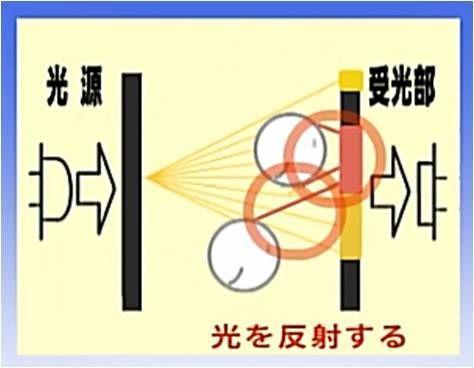

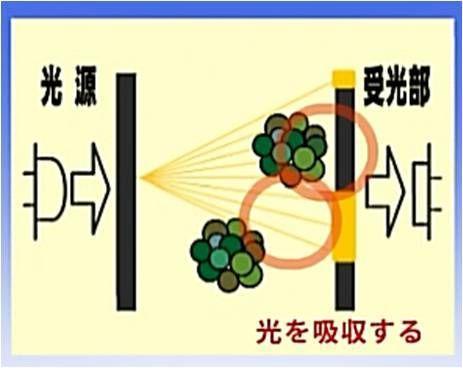

หลักการทำงานของเซนเซอร์วัดสารแขวนลอย
เซนเซอร์วัดสารแขวนลอยเป็นแบบ Optical Sensor ใช้หลักการของแสง โดยเครื่องจะปล่อยแสงจากด้านหนึ่งงเป็นยังตัวรับซึ่งอยู่อีกด้านหนึ่งและคำนวณปริมาณสารแขวนลอยจากแสงที่ส่งผ่านไปได้
