Iijima IM-Series เครื่องวัดสารแขวนลอยและความลึกของน้ำ
*ต้องลงชื่อเข้าใช้
Iijima

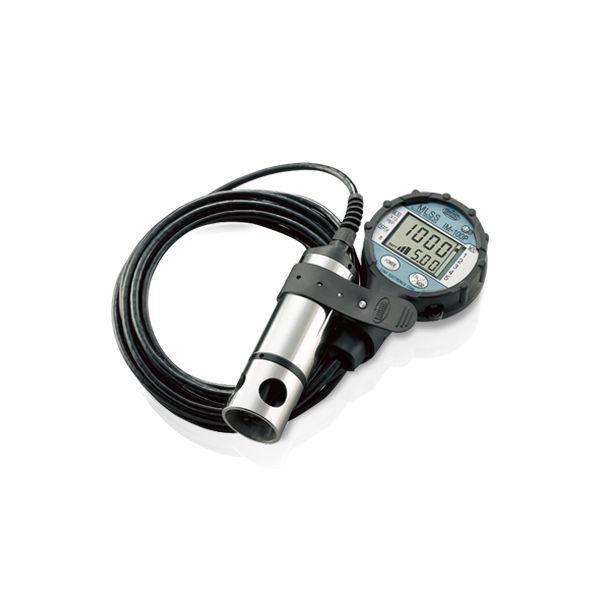

Iijima IM-100P เครื่องวัดสารแขวนลอยและความลึกของน้ำ (Standard Cable: 6M)
SKU
IM-100P
Model
IM-100P
เครื่องวัดสารแขวนลอย เซนเซอร์แบบTransmitted IR Pulse Type หน้าจอแสดงผล LCD แสดงค่า MLSS และระดับความลึกของน้ำพร้อมกัน รองรับช่วงการวัดค่า MLSS ตั้งแต่ 0 – 9,990 mg/L และ 10,000 – 20,000 mg/L ยี่ห้อ Iijima, Japan **IM-100P มี Rubber Protection อัพเกรดจากรุ่น IM-100
เอกสารที่เกี่ยวข้อง
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

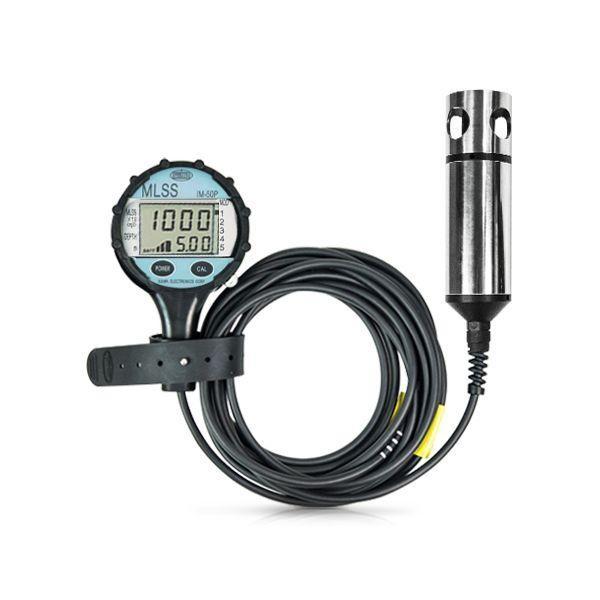

เครื่องวัดสารแขวนลอยและความลึกของน้ำ
ออกแบบมาเพื่อการใช้งานภาคสนามโดยเฉพาะ ตัวเครื่องมีโครงสร้างแข็งแรง สามารถกันน้ำและฝุ่นได้ในระดับ IP67 จึงเหมาะสำหรับใช้งานในสภาพแวดล้อมของระบบบำบัดน้ำเสีย และมีความทนทานต่อการใช้งานหนัก นอกจากนี้ยังมียางหุ้มตัวเครื่องช่วยป้องกันแรงกระแทก ลดความเสียหายจากการตกหล่นระหว่างการใช้งาน ให้ความแม่นยำในการวัดค่า MLSS สูง ด้วยโครงสร้างเซนเซอร์แบบ Narrow Gap Cell ซึ่งช่วยลดผลกระทบจากสีของตะกอน ทำให้ค่าที่วัดได้มีความเสถียรและเชื่อถือได้ ตัวเครื่องใช้งานง่าย มีหน้าจอ LCD ขนาดใหญ่ แสดงผลชัดเจน อ่านค่าได้สะดวกแม้ในพื้นที่ทำงานจริง
เครื่องวัดสามารถตั้งค่า Zero calibration ด้วยน้ำประปาได้โดยตรง ไม่จำเป็นต้องใช้แผ่นสอบเทียบเพิ่มเติม อีกทั้งยังมีฟังก์ชันปรับแก้ค่าหลังการสอบเทียบ เพื่อรักษาความแม่นยำในการวัดตลอดอายุการใช้งาน และยังรองรับ Correlation Formula ได้ถึง 5 รูปแบบ ช่วยให้ผลการวัดสอดคล้องกับค่าที่ได้จากการวิเคราะห์ในห้องปฏิบัติการมากขึ้น
จุดเด่น
ใช้โครงสร้างเซนเซอร์แบบ Narrow Gap Cell ลดผลกระทบจากสีของตะกอน ทำให้ค่าที่วัดได้เสถียรและแม่นยำ
ใช้งานง่าย อ่านค่าสะดวก หน้าจอ LCD ขนาดใหญ่ แสดงผลชัดเจน ปุ่มควบคุมไม่ซับซ้อน
รองรับ Correlation Formula ได้ถึง 5 รูปแบบ
สามารถวัดระดับชั้นตะกอน (Sludge Interface) และ ความลึกของน้ำ (Water Depth) ได้ในเครื่องเดียว เพิ่มความสะดวกและลดความจำเป็นในการใช้อุปกรณ์หลายชนิด
โครงสร้างแข็งแรง กันน้ำกันฝุ่นระดับ IP67 สามารถใช้งานในสภาพแวดล้อมหน้างานจริงได้อย่างมั่นใจ
ป้องกันแรงกระแทกด้วยยางหุ้มตัวเครื่อง ช่วยลดความเสียหายเมื่อเผลอทำตก
ช่วงการวัด
Measurement Range : 0 ถึง 9990 mg/L
Resolution: 10 mg/L
Accuracy ±2% of Reading : 10000 ถึง 20000 mg/L | Resolution: 100 mg/L | Accuracy ±2% of Reading
Power Supply

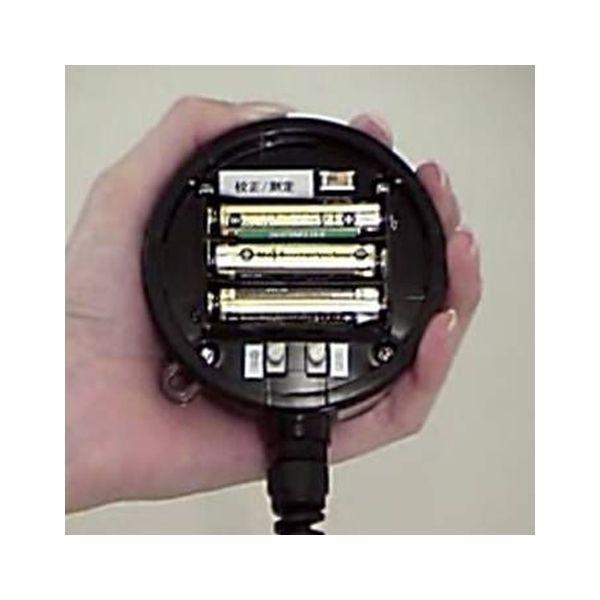

Battery AAA x 3
ขนาดเครื่อง
Dimensions (Main unit) Approx. 90 x 53 (D) mm (including rubber protector) Probe: Approx. 43 x 170 mm
Weight : Probe: Approx. 740g (including cable)
อุปกรณ์ที่มาในชุด
Instruction Manual & Warranty Card
Cleaning Brush
Calibration Container
AAA Alkaline Batteries
Maintenance Grease
Cable Holder (HLD-1)
Specification
Model | |||
|---|---|---|---|
Measurement Method | Infrared pulse transmitted light method | ||
Pressure detection method | ❌ | ❌ | |
Display Method | Digital LCD display | ||
Display Items | MLSS value, remaining battery level, error message | ||
Water depth, interface determination, correlation mode | Correlation mode | ❌ | |
Measurement Range (MLSS) | 0~9,990mg/L (display resolution 10mg/L) 10,000 to 20,000 mg/L (display resolution 100 mg/L) auto range switching | ||
0.00~6.00m (display resolution 0.01m) | ❌ | ❌ | |
Repeatability | Within ±2% of the indicated value (under certain conditions) (within ±150mg/L for values less than 5,000mg/L) | ||
Accuracy – Water Depth | ±0.03 m | ❌ | ❌ |
Calibration Method |
** ทั้ง 3 รุ่น สามารถทำการสอบเทียบได้ ** | ||
Zero calibration: เครื่องจะทำการสอบเทียบอัตโนมัติในอากาศ (ไม่มีตัวอย่าง) เมื่อเปิดเครื่อง (ON) | ❌ | ❌ | |
Other Functions | Wobble reduction function, post-calibration function, auto power off function (power automatically turns off if no key operation is performed for 30 minutes or more after the last key operation) | ||
Correlation Mode | Five built-in correlation formulas | One built-in correlation formula | |
Interface Judgment | The interface lamp lights up when the interface concentration exceeds the set value | ❌ | ❌ |
Body structure | IP67 compliant dustproof and waterproof construction with rubber protector (shock absorbing function) | ||
Operating temperature range | 0-40°C | ||
Size | Main unit: Approx. 90 x 53 (D) mm (including rubber protector) Probe: Approx. 43 x 170 mm | ||
Weight | Main unit: Approx. 290g (including batteries and rubber protector) | ||
Probe: Approx. 740g (including cable) | Probe: Approx. 510g (including cable) | ||
Cable Length | 6m (standard) *10m type also available (additional charge) | 2.5 m | |
Power Supply | 3 × AA alkaline batteries (DC 4.5 V) | ||
Battery Life | Alkaline batteries: Approx. 160 hours continuous use | ||
ขั้นตอนการใช้งาน
จุ่มโพรบลงในน้ำที่ต้องการวัด
อ่านค่าบนหน้าจอ
จะแสดงปริมาณสารแขวนลอย หน่วย mg/L หน้าจอแสดงปริมาณสารแขวนลอยคูณด้วย 10 จะเท่ากับปริมาณสารแขวนลอย MLSS = 10000 mg/L
วิธีการทำความสะอาดและการปรับคาลิเบรทเครื่องอย่างถูกต้อง
ใส่เซนเซอร์ในแก้วบีกเกอร์ ทำความสะอาดเซนเซอร์ด้วยน้ำสะอาด ใช้แปรงทำความสะอาดเบาๆ
ทำการคาลิเบรทเครื่องด้วยน้ำสะอาด (น้ำสะอาดมีปริมาณสารแขวนลอย MLSS เท่ากับ 0 mg/L)
ใส่เซนเซอร์ลงในขวดสำหรับคาลิเบรท (อุปกรณ์มาตรฐาน) เป็นขวดที่ออกแบบมาพิเศษ ข้างในต้องมืดสนิท กดปุ่ม CAL เพื่อคาลิเบรทให้เป็น 0 mg/L
หลักการทำงานของเซนเซอร์วัดสารแขวนลอย
เซนเซอร์วัดสารแขวนลอยเป็นแบบ Optical Sensor ใช้หลักการของแสง โดยเครื่องจะปล่อยแสงจากด้านหนึ่งงเป็นยังตัวรับซึ่งอยู่อีกด้านหนึ่งและคำนวณปริมาณสารแขวนลอยจากแสงที่ส่งผ่านไปได้
