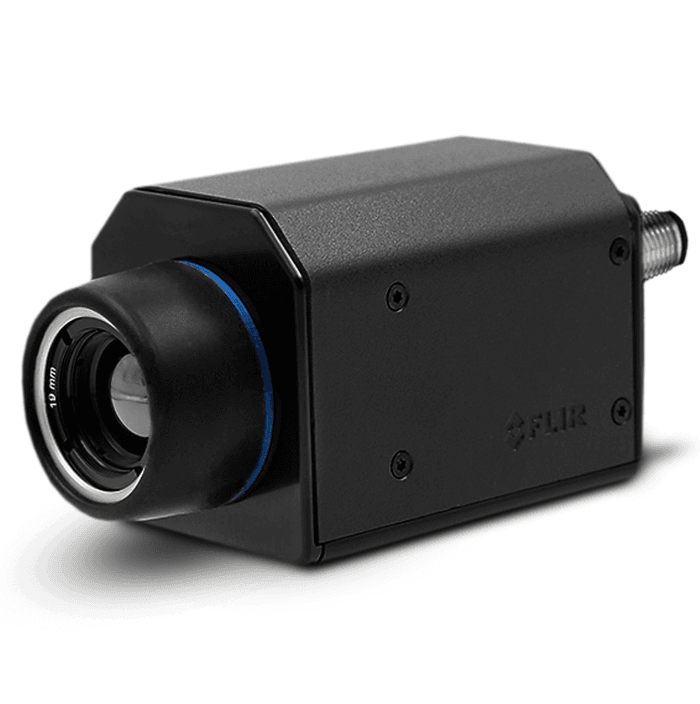

FLIR A35 FOV 45 (60 Hz) กล้องถ่ายภาพความร้อนแบบติดตั้ง (IR Resolution 320 × 256) เป็นรุ่นเหมาะสำหรับลูกค้าที่ต้องการความสามารถ ในการวิเคราะห์ในตัว และถ่ายโอนผลการดำเนินการที่สมบูรณ์ไปยังระบบของตนเอง ใช้ในการตรวจสอบและคัดกรองอุณหภูมิพื้นผิว ที่ตรวจสอบอย่างต่อเนื่อง เช่น กระบวนการตรวจสอบคุณภาพของผลิตภัณฑ์, และการตรวจจับอัคคีภัยล่วงหน้า และการนำไปประยุกต์ใช้งานในงานด้านอื่น รองรับการตวรจจับค่าอุณหภูมิที่ -25°C to 500°C (2 ranges) ยี่ห้อ FLIR, USA
FLIR-A35-FOV45 ฟังก์ชั่นการวัด
กล้องถ่ายภาพความร้อน
FLIR-A35-FOV45 จุดเด่น
✔สร้างภาพความร้อนคุณภาพสูง 81,920 พิกเซล ซึ่งสามารถแสดงความแตกต่างของอุณหภูมิได้น้อยถึง 50 mK ช่วยให้ติดตามการเปลี่ยนแปลงอุณหภูมิได้อย่างง่ายดาย
✔ขนาดกะทัดรัดเพียง 4.1 × 1.9 × 1.8 in จึงสามารถถ่ายภาพความร้อนได้ในพื้นที่ขนาดเล็กที่สุดได้
✔เชื่อมต่อกล้องหลายตัว ซิงโครไนซ์ระหว่างกล้องหลายตัวเพื่อให้ครอบคลุมและสื่อสารได้ดีขึ้น
FLIR-A35-FOV45 ช่วงการวัด
Object Temperature Range: -25°C to 100°C (-13°F to 212°F)
-40°C to 550°C (-40°F to 1022°F)
Accuracy : ±5°C (±9°F) or 5% of reading
FLIR-A35-FOV45 Power Supply
External Power Operation : 12/24 VDC, < 3.5 W nominal < 6.0 W absolute max
External Power Connector Type : 12-pole M12 connector (shared with Digital I/O and Digital Synchronization)
Voltage : Allowed range 10 – 30 VDC
FLIR-A35-FOV45 ขนาดสินค้า
Camera Size (L x W x H) : 7.5, 9, and 13 mm lenses: 104.1 × 49.6 × 46.6 mm (4.1 × 1.9 × 1.8 in)
25 mm lens: 107.8 × 49.6 × 46.6 mm (4.2 × 1.9 × 1.8 in)
FLIR-A35-FOV45 อุปกรณ์ที่มาในชุด
Main unit × 1
Instruction manual × 1
FLIR-A35-FOV45 อุปกรณ์เสริม
Ax5 Accessory Starter Kit (T199356)
FLIR-A35-FOV45 ข้อมูลจำเพาะ
Image and Optical Data A
IR Resolution : 320 x 256
Thermal Sensitivity/NETD : <0.05°C @ 30°C (86°F) / 50 mK
Image Frequency : 60 Hz
Focus : Fixed
Detector Data
Detector Type : Uncooled VOx microbolometer
Spectral Range : 7.5 – 13 µm
Detector Pitch : 17 µm
Detector Time Constant : 12 ms (typical)
Measurement
Object Temperature Range: -25°C to 100°C (-13°F to 212°F)
-40°C to 550°C (-40°F to 1022°F)
Accuracy : ±5°C (±9°F) or 5% of reading
Ethernet
Ethernet Type : Gigabit Ethernet, control and image
Ethernet Standard, Connector : IEEE 802.3, RJ-45
Ethernet Communication : GigE Vision ver. 1.2, Client API GenICam compliant
Ethernet Image Streaming : 8-bit monochrome @ 60 Hz
: Signal linear/DDE; Automatic/Manual; Flip H&V
Bit Rate : 14-bit 320 x 256 @ 60 Hz
:Signal linear/DDE; Temperature linear
:GigE Vision & GeniCam compatible
Ethernet Power : Power over Ethernet, PoE IEEE 802.3af class 0 power
Ethernet Protocols : TCP, UDP, ICMP, IGMP, DHCP, GigEVision
Digital Input/Output
Digital Input : 1× opto-isolated,“0” <1.2 VDC,“1” = 2–25 VDC
Digital Output : 1× opto-isolated, 2–40 VDC, max. 185 mA
Digital I/O, Isolation Voltage : 500 VRMS
Digital I/O, Supply Voltage : 2 – 40 VDC, max 200 mA
Digital I/O, Connector Type : 12-pole M12 connector (shared with digital synchronization and external power)
Synchronization In : Frame Synch In to control camera 1x, non-isolated
Synchronization In Type : LVC Buffer @ 3.3 V,“0” <0.8 V,“1” >2.0 V
Synchronization Out : Frame Synch Out to control another FLIR Ax5 unit 1x, non-isolated
Synchronization Out Type : LVC Buffer @ 3.3 V,”0” = 24 MA max,“1” = –24 mA max
Digital Synchronization Connector Type : 2-pole M12 connector (shared with Digital I/O and External power
Environmental Data
Operating Temperature Range : –15°C to 60°C (5°F to 140°F)
Storage Temperature Range : –40°C to 70°C (–40°F to 158°F)
Humidity (Operating and Storage) : IEC 60068-2-30/24 h 95% relative humidity 25°C to 40°C (77°F to 104°F)
