บทความนี้จะพาคุณไปรู้จักวิธีการเชื่อมต่อ FLIR AX8 เข้ากับคอมพิวเตอร์ผ่านระบบเครือข่าย (Ethernet) การเข้าหน้า Web Interface เพื่อดูภาพความร้อนและข้อมูลอุณหภูมิแบบเรียลไทม์ รวมถึงแนวทางการนำกล้องไปประยุกต์ใช้งานร่วมกับระบบ Automation เช่น PLC หรือ SCADA เพื่อเพิ่มประสิทธิภาพในการเฝ้าระวังและป้องกันปัญหาที่อาจเกิดขึ้นกับเครื่องจักรในระยะยาว

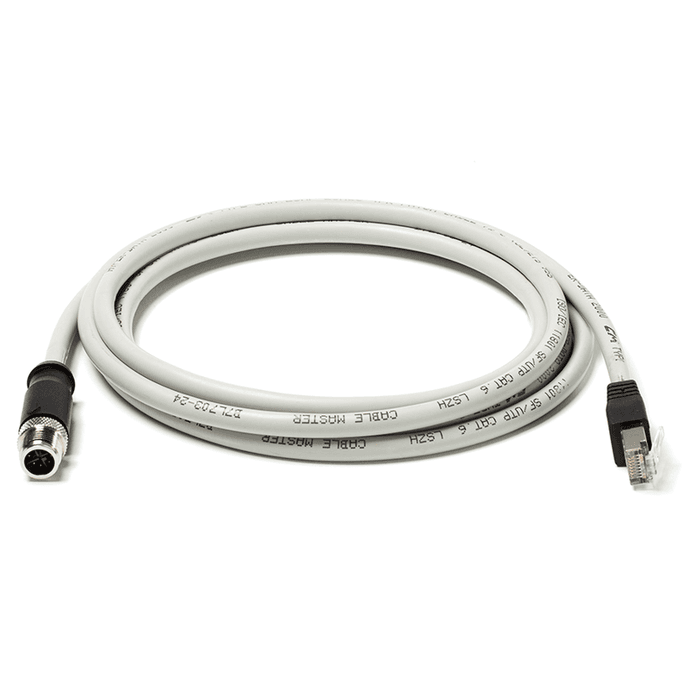

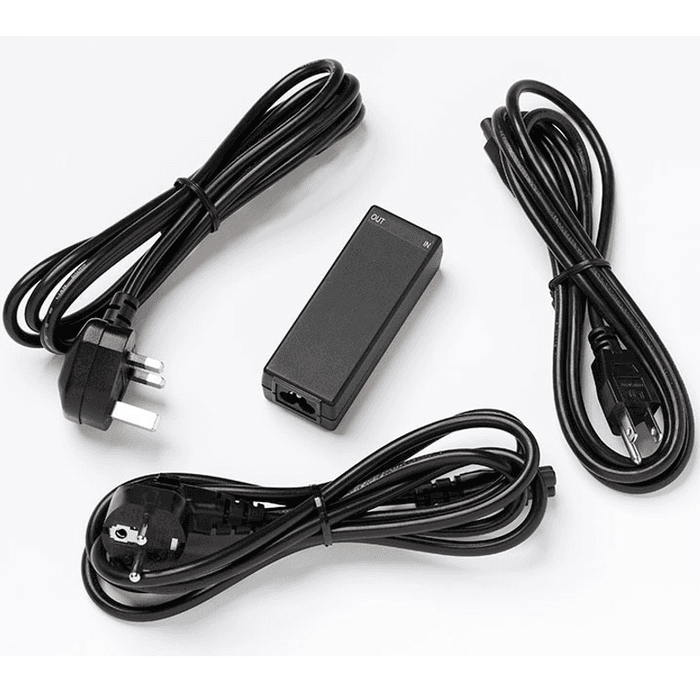

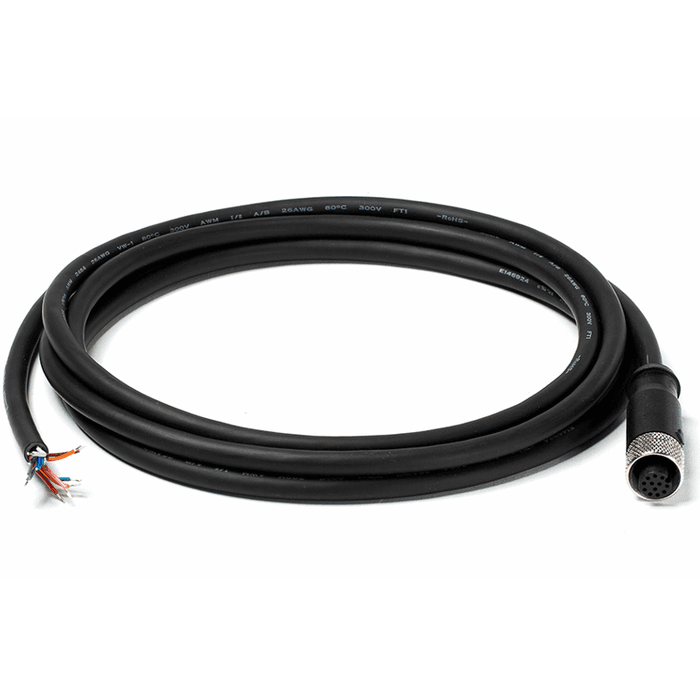

FLIR AX8 เป็นกล้องอินฟราเรดแบบ Fixed Mount ที่รวมการวัดอุณหภูมิและภาพ Visual ไว้ในอุปกรณ์เดียว รองรับการเชื่อมต่อผ่าน Ethernet และสามารถเข้าถึงการตั้งค่าผ่าน Web Interface โดยไม่จำเป็นต้องติดตั้งซอฟต์แวร์เพิ่มเติม บทความนี้จะอธิบายขั้นตอนการเชื่อมต่อกล้อง FLIR AX8 กับคอมพิวเตอร์ การตั้งค่า IP Address การดูภาพ Thermal แบบเรียลไทม์ รวมถึงการนำสัญญาณ Output I/O ไปใช้งานร่วมกับระบบควบคุมในโรงงาน เช่น PLC หรือ SCADA อุปกรณ์ที่จำเป็น 1.กล้อง FLIR Ax8 2.เเหล่งจ่ายไฟให้กล้อง ผู้ใช้งานสามารถใชั PoE ที่จ่ายไฟ 12/24V max 3.1W หรือเเนะนำให้ใช้ชุดอุปกรณ์มาตรฐานจาก FLIR Ax8 Accessory Kit 3.สาย Ethernet cable, M12 to RJ45, 2m (T128390ACC) (มีในชุด FLIR Ax8 Accessory Kit ) 4.สาย Ethernet cable LAD CAT.6 5.คอมพิวเตอร์/แลปทอป เเละซอฟเเวร์ IP CONFIG (https://flir.custhelp.com/app/answers/detail/a_id/1137/related/1) สำหรับช่วยในการค้นหา IP ของกล้อง FLIR ที่เชื่อมต่อในะรบบ ETHERNET ขั้นตอนการเชื่อมต่อ 1.เชื่อมต่อสาย T128390ACC กับตัวกล้อง Ax8 2.เชื่อมต่อสาย T128390ACC กับ PoE โดยใช้ช่อง RJ45 ฝั่ง D out 3.เชื่อมต่อสาย Ethernet กับคอมพิวเตอร์ 4.เชื่อมต่อสาย Power supply ให้กับ PoE 5.เมื่อ PoE จ่ายไฟเลี้ยงให้กับกล้อง จะมีไฟ LED เเสดงสถานะสีฟ้า ด้านข้างกล้อง เเละไฟสีเขียวเเสดงสถานะการเชื่อมต่อ ETHERNET สำเร็จ 6.ผู้ใช้งานสามารถเข้าสู่ระบบของกล้องได้ผ่าน IP web interface โดยกล้องจะมีค่า default อยู่ที่ 192.168.250.2 หรือหากมีการเปลี่ยนค่า IP สามารถใช้โปรเเกรม IP config เพื่อให้ตั้งค่า IP ได้สะดวกขึ้น 7.ตัวอย่าง เมื่อเปิดโปรเเกรม IP config ผู้ใช้งานจะพบกล้อง โดยจะเเสดงชื่อพร้อม serial ของกล้อง ค่า IP ของกล้องเเละคอมพิวเตอร์ รวมทั้ง MAC address ของกล้อง 8.เมื่อเข้า web-interface ของกล้องตาม IP ที่ตั้งค่าไว้ จะมีระบบให้ log-in โดยค่าเริ่มต้นของ user เเละ password จากโรงงานคือ ADMIN:ADMIN เมื่อ log-in สำเร็จ จะเเสดงหน้า page ของกล้อง ผู้ใช้งานสามารถใช้เเถบเครื่องมือต่างๆได้ตามต้องการ

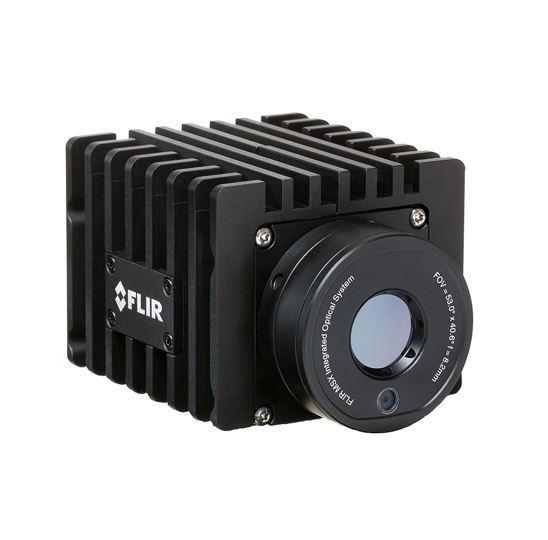

กล้องถ่ายภาพความร้อนแบบติดตั้งรุ่น Ax8 สำหรับการใช้งานเฝ้าระวังความร้อนเกินเกณฑ์ สามารถส่งสัญญาณ OUTPUT เเบบ I/O เพื่อใช้เชื่อมต่อกับระบบเเจ้งเตือนต่างๆ

การเชื่อมต่อสัญญาณ OUTPUT I/O จากกล้อง FLIR AX8 นำข้อมูลอุณหภูมิไปควบคุมระบบอัตโนมัติได้ทันที FLIR AX8 เป็นกล้องถ่ายภาพความร้อนแบบ Fixed Mount ที่ออกแบบมาสำหรับงาน Condition Monitoring และ Early Warning ในระบบอุตสาหกรรม โดยหนึ่งในจุดเด่นสำคัญคือความสามารถในการเชื่อมต่อ Digital I/O และ Alarm Output เพื่อนำข้อมูลอุณหภูมิไปใช้งานร่วมกับ PLC, Alarm หรือระบบควบคุมอัตโนมัติอื่น ๆ ประเภทสัญญาณ OUTPUT I/O ของ FLIR AX8 1. Digital Alarm Output (Relay Output) FLIR AX8 มี Alarm Output แบบรีเลย์ สำหรับส่งสัญญาณเตือนเมื่ออุณหภูมิถึงค่าที่ตั้งไว้ ลักษณะสัญญาณ Dry Contact (NO / NC) ใช้สั่งงานอุปกรณ์ภายนอก เช่น ไฟสัญญาณเตือน Buzzer PLC / Relay Control ระบบตัดการทำงานของเครื่องจักร ตัวอย่างการใช้งาน อุณหภูมิมอเตอร์สูงเกินค่ากำหนด → สั่งหยุดเครื่อง ตู้ไฟฟ้าร้อนผิดปกติ → แจ้งเตือนเจ้าหน้าที่ทันที 2. Ethernet Output (Network Communication) แม้ AX8 จะไม่มี Analog Output (4–20 mA) แต่สามารถส่งข้อมูลผ่าน Ethernet ได้โดยตรง รองรับการสื่อสาร TCP/IP Modbus TCP HTTP / REST API ข้อดี เชื่อมต่อเข้าระบบ SCADA, DCS, PI System ได้โดยตรง ดึงค่าอุณหภูมิแบบ Real-time เหมาะกับโรงงานที่ใช้ระบบ Network เป็นหลัก ขั้นตอนการตั้งค่า OUTPUT บน FLIR AX8 เชื่อมต่อ AX8 เข้ากับ Network เข้า Web Interface ของกล้อง ตั้งค่า Measurement Area / Spot กำหนดค่า Alarm Threshold เลือกเงื่อนไข Alarm (High / Low / Hysteresis) ผูก Alarm เข้ากับ Digital Output การต่อสายสัญญาณจากกล้อง Ax8 ด้วยสาย T128391ACC DIGOUT (Pin 5 – Blue) = Open Collector (NPN) ต้องใช้ DIG_PWR เป็นไฟ + เมื่อ Alarm ON → DIGOUT จะดึงลง DIG_RTN AX8 ตรวจพบ Alarm กระแสไหลจาก DIG_PWR → Pilot Lamp → DIGOUT Pilot Lamp / NC เปลี่ยนสถานะเป็น NO/ Pilot lamp จะดับ Pilot Lamp / NC จะกลับเป็นสถานะเดิมเมื่อผ่านระยะเวลา PULSE TIME (ms) ที่ตั้งค่าไว้
