ทดลองเก็บค่าพลังงาน และหาความผิดปกติในระบบไฟฟ้า ในบริษัทผลิตชิ้นส่วนรถยนต์แห่งหนึ่ง

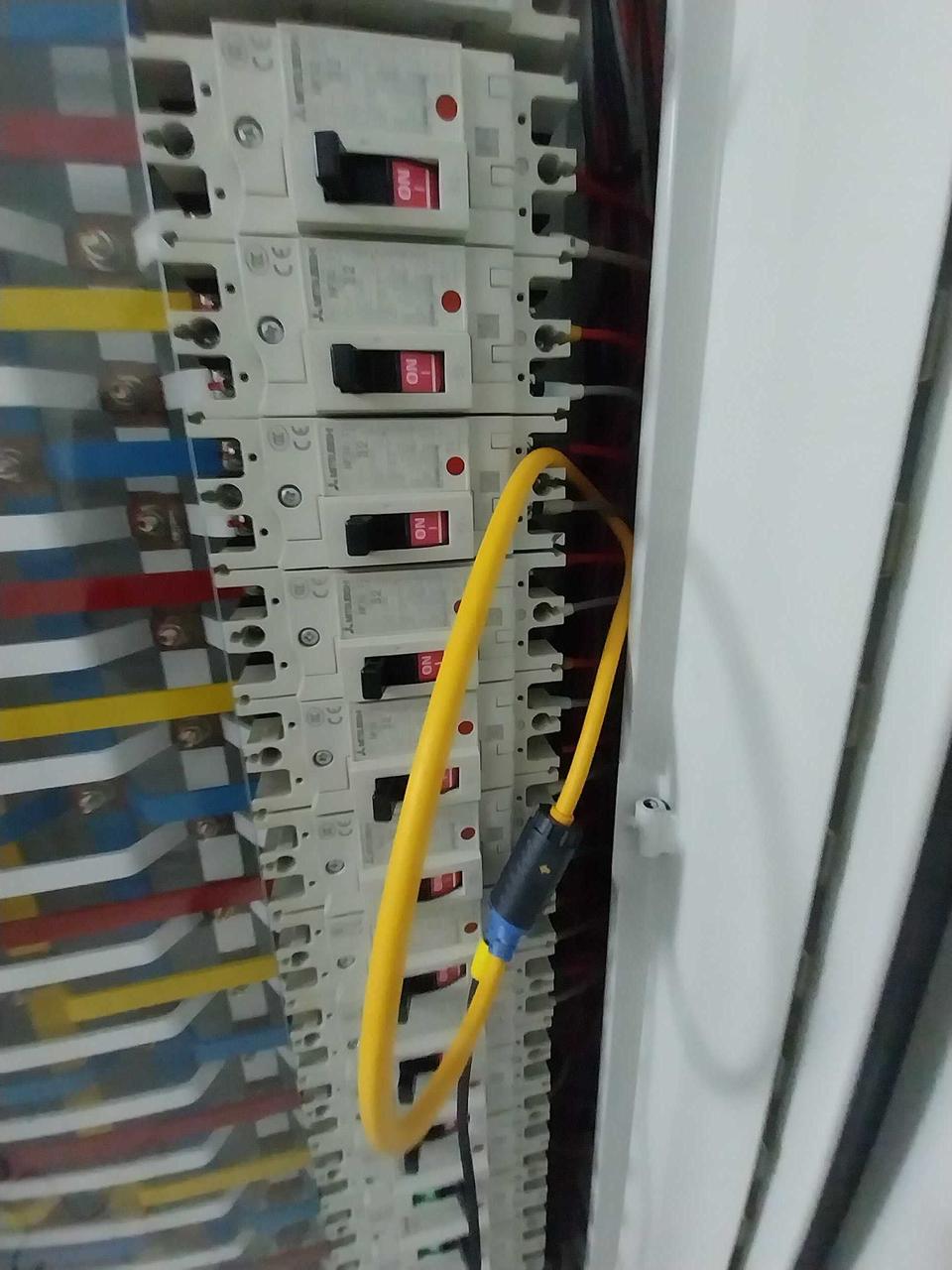

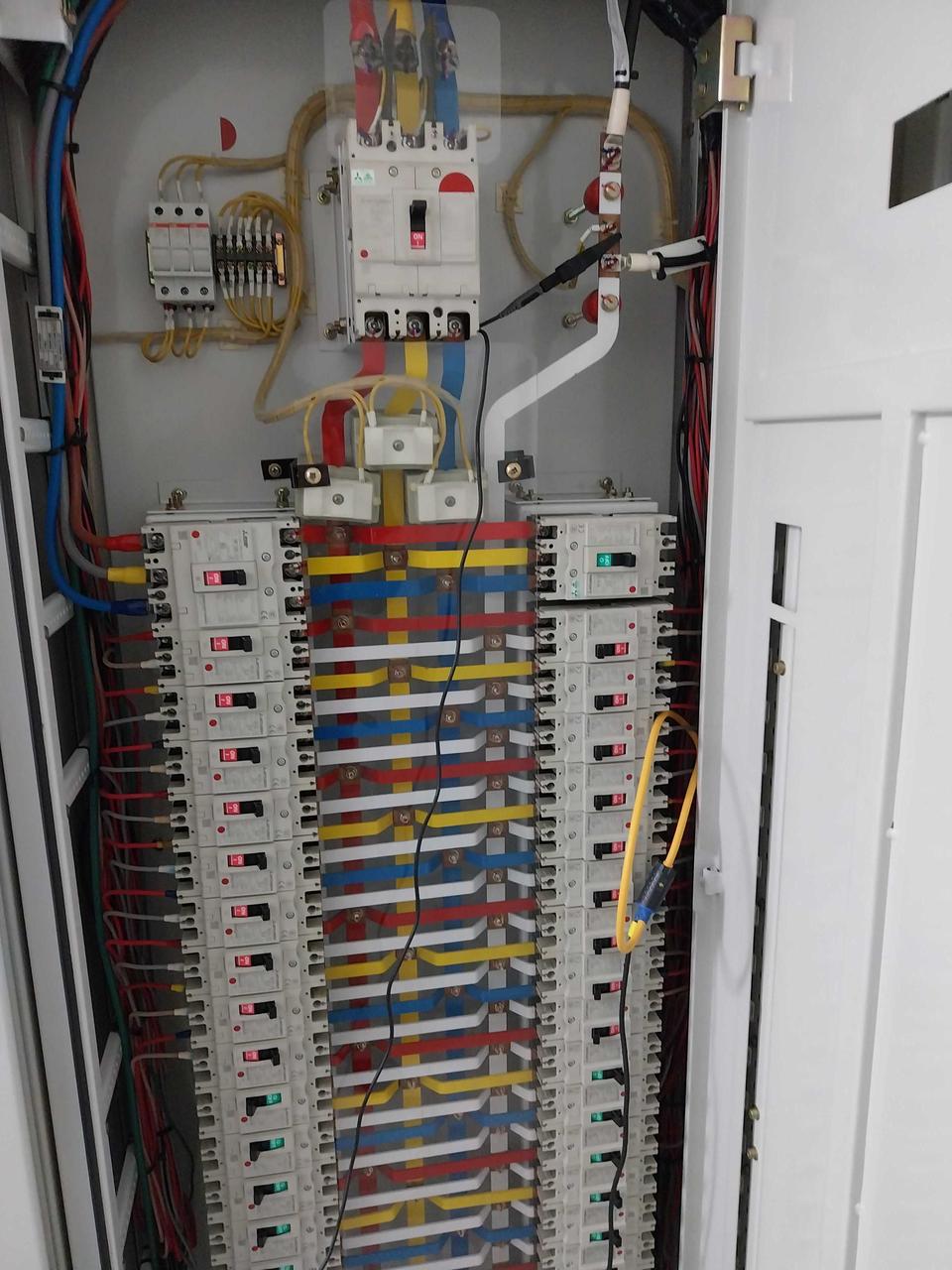

การวัดและเก็บค่าทางไฟฟ้า เพื่อหาสาเหตุการ Trip ของ Circuit Breaker ตัวหนึ่ง

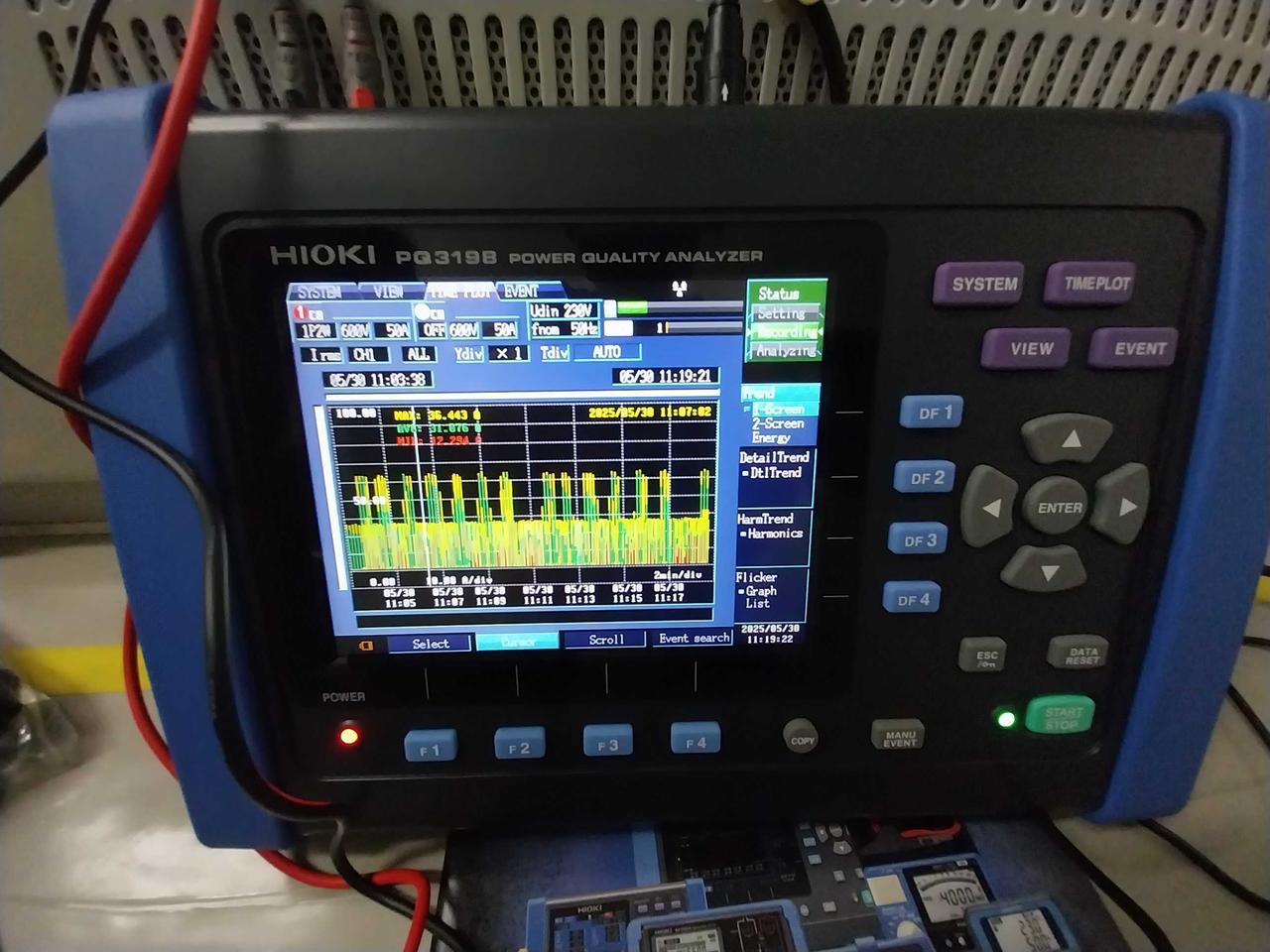

หลังจากเก็บข้อมูลด้วยเครื่อง PQ3198 จะเห็นว่า ข้อมูลที่ได้นั้น ค่ากระแสไฟฟ้าบางช่วงจะขึ้นสูงถึง 65 A เลยทีเดียว
ซึ่ง Curcuit breaker ตัวนี้มีพิกัดของกระแสไฟฟ้าอยู่ที่ 32 A เท่านั้นเอง เพราะฉะนั้นก็คงไม่แปลกอะไรที่ Curcuit breaker ตัวนี้จะ Trip บ่อยครั้ง

ตัวอย่างข้อมูลที่ได้จากการทดลองเก็บค่าในครั้งนี้

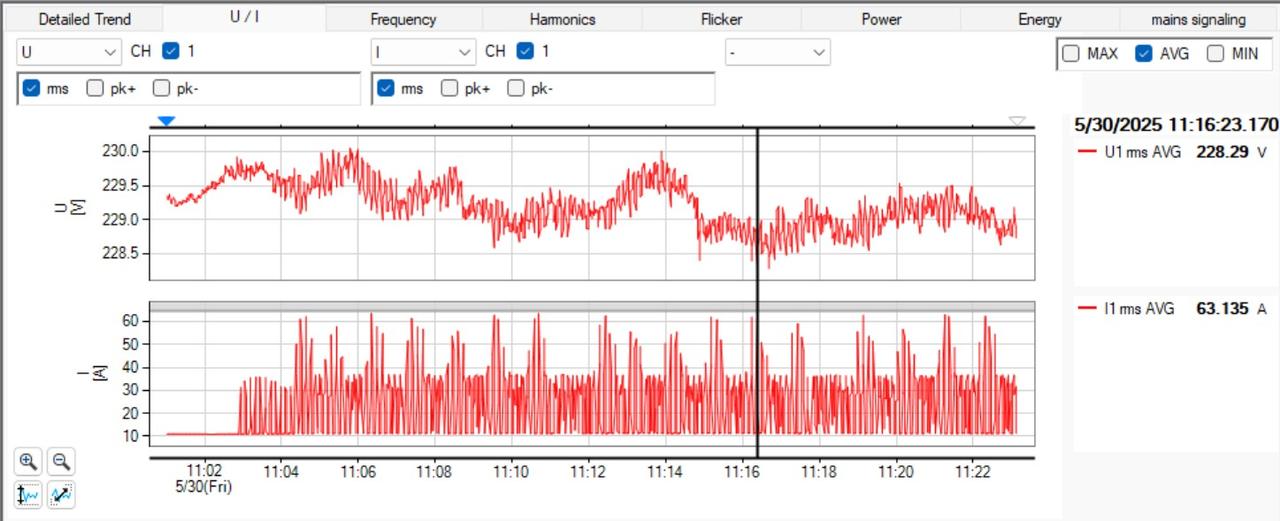

ภาพข้อมูลโดยรวม

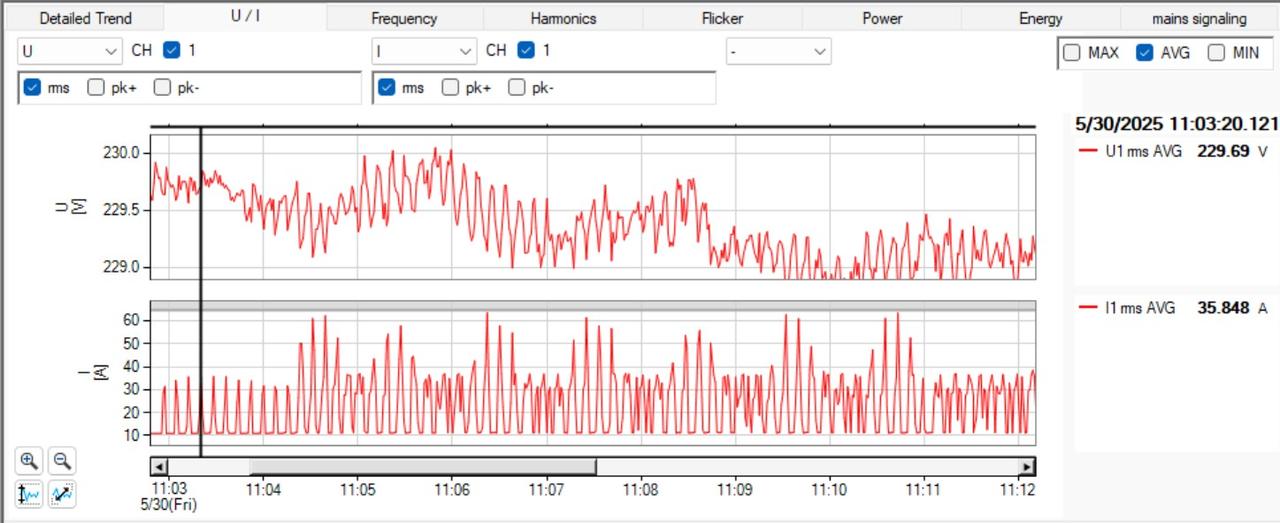

ภาพของช่วงเวลาที่กระแสใช้งานอยู่ที่ประมาณ 35 A

ภาพของช่วงเวลาที่กระแสใช้งานขึ้นสูงถึง 62 A

จากข้อมูลข้างต้น หากเราไม่มีเครื่องมือที่ใช้เก็บค่าพลังงานไฟฟ้า เราอาจจะไม่ทราบได้เลยว่าการใช้งานทางไฟฟ้าของเราจะเป็นอย่างไร และเราจะแกใขปัญหาที่เกิดขึ้นได้อย่างไร
