HIOKI RM3542C-3 เครื่องวัดความต้านทาน Resistance Meter

SKU

rm3542c-3

ลงทะเบียนขอราคาสินค้า

ภาพรวม

HIOKI RM3542C-3 เครื่องวัดความต้านทาน (Resistance Meter) ออกแบบมาสำหรับใช้ในสายการผลิตอัตโนมัติ เพื่อทดสอบชิ้นส่วนอิเล็กทรอนิกส์ เช่น ตัวต้านทานแบบ chip resistors และ ferrite beads อย่างรวดเร็ว และแม่นยำ ยี่ห้อ HIOKI

เพิ่มคำถาม

เครื่องวัดความต้านทาน | Resistance Meter

RM3542C-3 เป็นเครื่องวัดความต้านทาน DC ที่ออกแบบมาสำหรับการตรวจสอบอัตโนมัติแบบ in-line ของชิปตัวต้านทาน และ ferrite beads เหมาะสำหรับการทดสอบการผลิตยุคใหม่ที่ต้องการความเร็วและความแม่นยำสูง ตัวเครื่องมาพร้อมฟังก์ชัน ΔR สำหรับเปรียบเทียบความเปลี่ยนแปลงระหว่างกระบวนการและระบบ BIN grading สูงสุด 7 ช่องที่ให้ผลผ่าน/ไม่ผ่านพร้อมจัดลำดับทันที

นอกจากนี้ การใช้ jumper-resistor ช่วยเร่งการคัดกรองชิ้นส่วนที่มีความต้านทานต่ำ การวัดด้วยแรงดันต่ำไม่เกิน 5 V พร้อมการตรวจสอบการสัมผัสอย่างต่อเนื่อง ช่วยเพิ่มความน่าเชื่อถือของผลการวัด ช่วงการวัดที่ปรับแต่งได้และ galvanic isolation ช่วยให้ผลลัพธ์คงที่แม้ในสายการผลิตที่มีสัญญาณรบกวน ทำให้สามารถตรวจสอบอย่างเข้มงวดและเพิ่มอัตราผลผลิตได้พร้อมกัน

จุดเด่น

ลดเวลาในการตรวจสอบ Jumper Resistor ได้สูงสุดถึง 76%

ฟังก์ชัน Jumper Resistance Measurement Support (Jumper Mode) จะข้ามช่วงการวัดที่แม่นยำสูงแต่ใช้เวลานาน (ช่วง ≤ 100 mΩ) ทำให้เวลาตรวจสอบลดลงสูงสุด 76% และช่วยให้ประสิทธิภาพการผลิต (throughput) สูงขึ้น

ตัวอย่างเช่น ในการตรวจสอบ jumper resistor ขนาด 100 mΩ (zero-ohm resistor) สามารถตั้งค่าขีดจำกัดของ Comparator ให้ Upper limit อยู่ที่ 100 mΩ และ Lower limit ที่ 50 mΩ โดยสำหรับการตั้งค่าเครื่องมือสามารถใช้ความเร็วการวัดที่ FAST และตั้งค่า Delay 2 (เวลาระหว่างการเริ่มต้นการใช้งานและการวัด): 0 ms

Improve grading and sorting efficiency

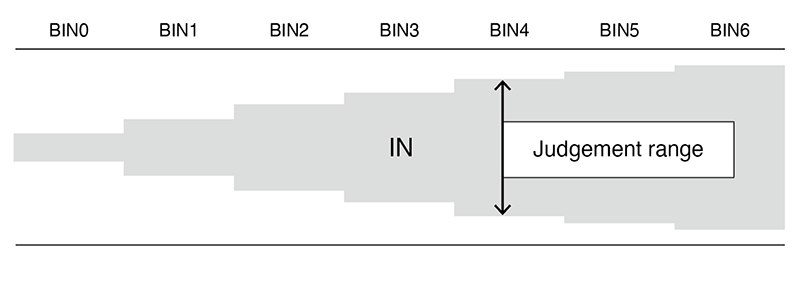

ฟังก์ชัน BIN Measurement ได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพในการจัดเกรดและคัดแยกชิ้นงาน โดยจะตัดสินผลและจัดเกรดชิ้นงานให้อัตโนมัติในระดับ 0 ถึง 6 (สูงสุดถึง 7 bins) ซึ่งช่วยลดภาระงานของระบบและลดเวลา repose time ทำให้สายการผลิตที่มีข้อกำหนด takt time ที่เข้มงวดสามารถทำงานได้อย่างมีประสิทธิภาพมากขึ้น

Increase inspection reliability and overall taping machine efficiency

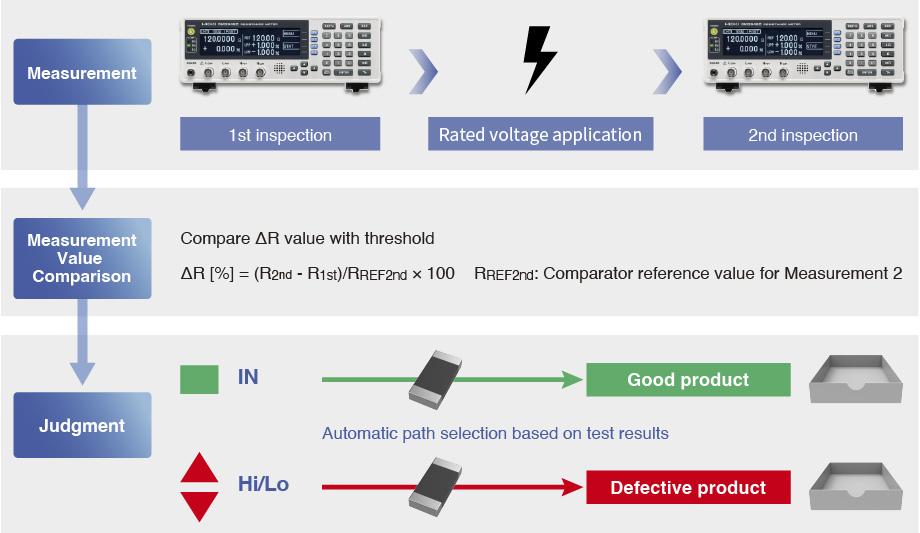

ฟังก์ชัน ΔR จะเปรียบเทียบผลการวัดจากเครื่องมือสองเครื่องโดยอัตโนมัติ และแจ้งเตือนเมื่อค่าที่ต่างกันเกินกว่าค่าที่กำหนด ช่วยเพิ่มความน่าเชื่อถือในการตรวจสอบและลดภาระงานของระบบ โดยตัดความจำเป็นในการตรวจสอบ manual cross-check

การปรับเวลาและช่วงการวัดให้เหมาะสมที่สุด

การควบคุม Integration Time Control ช่วยให้กำหนดเวลา Integration ให้เหมาะกับแต่ละช่วงการวัดตามความต้องการของสายการผลิต ตั้งแต่โหมด Fast ที่สั้นถึง 0.9 ms สำหรับสายการผลิตที่มี takt time สั้นและต้องการปริมาณงานสูง ไปจนถึงโหมด Slow ที่ให้ความเสถียรและความสามารถในการทำซ้ำสูงสุด

ช่วงการวัดระดับกลางที่ได้รับการเพิ่มประสิทธิภาพ (e.g., 3 and 300 Ω) ช่วยเพิ่มอัตราส่วนสัญญาณต่อสัญญาณรบกวน (S/N ratio) ลดความแปรปรวน และเพิ่มความสม่ำเสมอของผลการวัด และ galvanically isolated ช่วยลดผลกระทบจากสัญญาณรบกวนไฟฟ้าภายนอก ทำให้ได้ข้อมูลที่มีความเสถียร แม้ในสภาพแวดล้อมการผลิตที่มีสัญญาณรบกวนสูง

ป้องกันความเสียหายต่ออุปกรณ์ละเอียดอ่อน

สามารถจำกัดแรงดันไฟฟ้าที่ใช้ทดสอบไม่เกิน 5 V (Applied Voltage Limit) เพื่อให้การทดสอบชิ้นส่วนขนาดเล็กเป็นไปอย่างปลอดภัยและแม่นยำ

การใช้ฟังก์ชัน Contact Improvement กับขั้ว H และ L อย่างต่อเนื่อง จะช่วยลดกระแสไฟฟ้าเริ่มต้น (inrush current) ป้องกันการเปลี่ยนแปลงคุณสมบัติของชิ้นส่วนละเอียดอ่อน เช่น ferrite beads

เงื่อนไขการใช้งาน

ตั้งค่า Contact Improvement เป็น Pulse
เปิดใช้งาน Low-power Resistance Measurement หรือ Applied Voltage Limiter

ลดความผิดพลาดจากการสัมผัส

ฟังก์ชัน Pre-measurement Contact Improvement (17/25/35/50 mA) ช่วยทำให้การสัมผัสของโพรบมีความเสถียร

ฟังก์ชัน Continuous Contact Check และ Voltage Monitor ช่วยลดความผิดพลาดที่เกิดจากการสัมผัส และลดความเสี่ยงที่สายการผลิตจะหยุดทำงาน

ฟังก์ชันอัจฉริยะเพื่อความแม่นยำสูง

Preset: เรียกคืนค่าการตั้งค่าที่บันทึกไว้ทันที เพื่อลดข้อผิดพลาดจากผู้ปฏิบัติงานและคงสภาพการวัดที่สม่ำเสมอ แม้ในสายการผลิตหลายผลิตภัณฑ์

Stage Mismatch Prevention: ป้องกันการต่อสายผิดหลังการปรับเทียบหรือบำรุงรักษาในอุปกรณ์อัตโนมัติที่ใช้เครื่องวัดสองเครื่อง

ช่วงการวัด

Resistance range	[at Low Power OFF] 100 mΩ range (Max. 120.0000 mΩ, 0.1 μΩ* resolution) to 100 MΩ range (Max. 120.0000 MΩ, 100 Ω resolution), 16 steps Additional range for RM3542C-3: 10 mΩ (Max. 12.00000 mΩ, 0.01 μΩ resolution) [at Low Power ON] 1000 mΩ range (Max. 1200.000 mΩ, 1 μΩ resolution) to 1000 Ω range (Max. 1200.000 Ω, 1 mΩ resolution), 6 steps
Measurement accuracy	[with SLOW mode, at 100 mΩ range] ±0.015 % rdg. ±0.002 % f.s. [with SLOW mode, at 1000 Ω range] ±0.006 % rdg. ±0.001 % f.s. 90-day accuracy [with SLOW mode, at 100 mΩ range] ±0.012 % rdg. ±0.002 % f.s. [with SLOW mode, at 1000 Ω range] ±0.005 % rdg. ±0.001 % f.s.

Power Supply

100 to 240 V AC, 50/60 Hz, 30 VA max.

ขนาดเครื่อง

Dimensions : 260 x 88 x 300 mm
Weight : 2900 g

อุปกรณ์ที่มาในชุด

Power cord x 1
EXT. I/O male connector x 1
Instruction manual x 1
Operation guide x 1

Comparison chart

คุณสมบัติ	RM3542C‑1 (Standard)	RM3542C‑3 (Advanced)
ประเภทโมเดล	รุ่นมาตรฐาน	รุ่น High‑function
ฟังก์ชัน ΔR (เปรียบเทียบระหว่างกระบวนการ)	❌	✅
ฟังก์ชัน BIN grading / Sorting	❌	✅ (จัดเกรดอัตโนมัติ 0–6 ระดับ / สูงสุด 7 bins)
ฟังก์ชัน Jumper‑Resistor Measurement Support	✅	✅
Low‑stress / Low‑voltage testing (≤ 5 V) & Contact‑monitoring	✅	✅
ความแม่นยำระยะสั้น / การควบคุมความเที่ยง (short‑term accuracy)	ใช้มาตรฐาน “1‑year accuracy”	90‑day accuracy แม่นยำขึ้น เหมาะกับชิ้นส่วนที่มีความคลาดเคลื่อนต่ำมาก
เหมาะสำหรับ	งานทั่วไป, ตรวจ batch/resistor / ferrite แบบพื้นฐาน, ต้องการเครื่องวัดที่แม่นยำและเร็วในมาตรฐาน	สายการผลิตที่เข้มงวด, ต้องการ grading / sorting อัตโนมัติ, ตรวจคุณภาพอย่างเข้มข้น, รองรับ production‑to‑production variation, automation สูง

Specification

Resistance range	[at Low Power OFF] 100 mΩ range (Max. 120.0000 mΩ, 0.1 μΩ* resolution) to 100 MΩ range (Max. 120.0000 MΩ, 100 Ω resolution), 16 steps *Additional range for RM3542C-3: 10 mΩ (Max. 12.00000 mΩ, 0.01 μΩ resolution) [at Low Power ON] 1000 mΩ range (Max. 1200.000 mΩ, 1 μΩ resolution) to 1000 Ω range (Max. 1200.000 Ω, 1 mΩ resolution), 6 steps
Display	Monochrome graphic LCD 240 × 64 dot, white LED backlight
Measurement accuracy	[with SLOW mode, at 100 mΩ range] ±0.015 % rdg. ±0.002 % f.s. [with SLOW mode, at 1000 Ω range] ±0.006 % rdg. ±0.001 % f.s. 90-day accuracy (RM3542C-3 only) [with SLOW mode, at 100 mΩ range] ±0.012 % rdg. ±0.002 % f.s. [with SLOW mode, at 1000 Ω range] ±0.005 % rdg. ±0.001 % f.s.
Testing current	[at 100 mΩ range] 100 mA DC to [at 100 MΩ range] 100 nA DC
Open-terminal voltage	20 V DC max. (with applied voltage limit function enabled: max. 5 V DC)
Sampling rate	FAST, MEDIUM, SLOW, 3 settings
Measurement times	[at 100 Ω /300 Ω/1000 Ω ranges, with Low Power OFF] FAST: 0.9 ms, MED: 3.6 ms, SLOW: 17 ms (minimum time)
Integration time	0.1 ms to 100.0 ms, or 1 to 5 PLC at 50 Hz, 1 to 6 PLC at 60 Hz Note: PLC = one power line cycle (mains wave-form period)
Other functions	Comparator BIN Measurement Low-power Resistance Measurement Delay Setting Offset Voltage Compensation (OVC) Integration Time Setting Average Faulty Measurement Detection Probe Short-Circuit Detection Contact Improvement Current Mode Setting Stage Mismatch Prevention Scaling Retry, Applied Voltage Limiter Function Jumper Resistance Measurement Support Preset, ΔR Memory, Statistical Calculation Settings Monitor Trigger Source Setting Printer Function
Interfaces	RS-232C, Printer (RM-232C), GP-IB (Model RM3542C-2)
External I/O	Trigger, Hold input, Comparator output and other, Settings monitor terminal
Power supply	100 to 240 V AC, 50/60 Hz, 30 VA max.
Dimensions and Weight	260 x 88 x 300 mm, 2900 g
Included accessories	Power cord x 1 EXT. I/O male connector x 1 Instruction manual x 1 Operation guide x 1

Model Comparison: RM3542C Series

Model No.	Features
RM3542C-1	Standard model offering essential functionalities for basic applications.
RM3542C-2	Standard model with GP-IB compatibility for enhanced connectivity and integration.
RM3542C-3	Advanced model featuring additional capabilities and performance optimizations for demanding applications.
