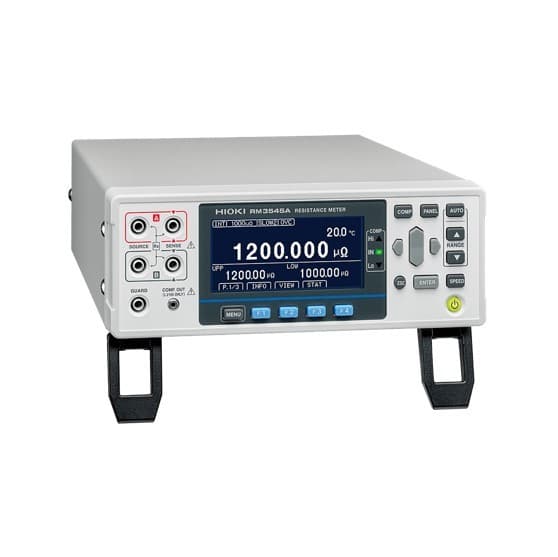

HIOKI RM3545A-1 เครื่องวัดความต้านทาน RESISTANCE METER Single-channel model-photo0

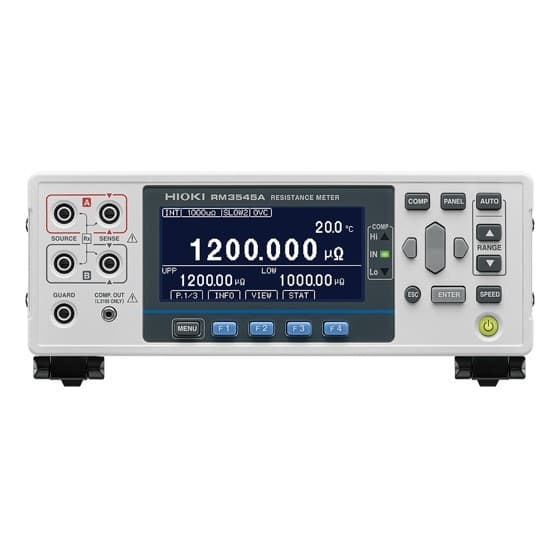

HIOKI RM3545A-1 เครื่องวัดความต้านทาน RESISTANCE METER Single-channel model-photo1

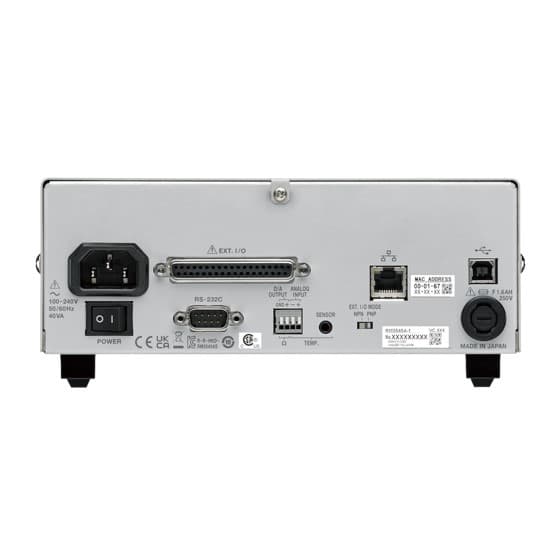

HIOKI RM3545A-1 เครื่องวัดความต้านทาน RESISTANCE METER Single-channel model-photo2

HIOKI

HIOKI RM3545A-1 เครื่องวัดความต้านทาน RESISTANCE METER Single-channel model

Name: HIOKI RM3545A-1 เครื่องวัดความต้านทาน RESISTANCE METER Single-channel model
Brand: HIOKI
SKU: rm3545a-1
Availability: OutOfStock

SKU

RM3545A-1

Model

RM3545A-1

RM3545A-1 เครื่องวัดความต้านทาน RESISTANCE METER Single-channel model มาพร้อมช่วงการวัด 1,000 μΩ วัดค่าความต้านทานต่ำด้วยความแม่นยำสูงและมีความละเอียดระดับ 1 nΩ ทำให้สามารถจัดการคุณภาพของทุกจุดเชื่อมในสายการผลิตได้อย่างมีประสิทธิภาพทั้งในเชิงปริมาณ และรองรับการตรวจสอบย้อนกลับได้อย่างครบถ้วน HIOKI, Japan

(ราคายังไม่รวมภาษี 7%)

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

HIOKI RM3545A-1 เครื่องวัดความต้านทาน RESISTANCE METER

การวัดความต้านทานที่มีค่าต่ำด้วยความแม่นยำสูงและความละเอียดระดับ 1 nΩ

ค่าความต้านทานไฟฟ้าสามารถวัดได้โดยการปล่อยกระแสไฟฟ้าผ่านวัตถุที่ต้องการทดสอบ เช่น จุดเชื่อม (Weld) การตัดสินผลว่า "ผ่าน" หรือ "ไม่ผ่าน" (Pass/Fail) จะพิจารณาจากความผันแปรของค่าความต้านทาน

โดยทั่วไป จุดเชื่อมที่มีความต้านทานต่ำจะมีค่าประมาณ 10 μΩ ถึง 100 μΩ

ระบบจะวิเคราะห์ผลทดสอบจากความแตกต่างเพียงเล็กน้อยของค่าความต้านทานนี้ จึงช่วยให้การบริหารจัดการคุณภาพของทุกจุดเชื่อมในสายการผลิตเป็นไปอย่างเป็นระบบและรองรับการตรวจสอบย้อนกลับ (Traceability) ได้อย่างมั่นใจ

[สินค้าลงทะเบียน] เพียงกรอกรายละเอียดในแบบฟอร์ม เพื่อขอราคาสินค้า

จุดเด่น

ความแม่นยำพื้นฐานอยู่ที่ 0.045% ความละเอียดสูงสุดเท่ากับ 1 nΩ และกระแสทดสอบสูงสุดที่ 1A

ช่วงการวัดมีตั้งแต่ 1 nΩ (วัดที่กระแสทดสอบ 1 A) จนถึง 1,200 MΩ

ติดตั้งฟังก์ชันขั้นสูง เช่น OVC ระบบวัดอุณหภูมิ และฟังก์ชันชดเชยค่า เพื่อรับประกันความแม่นยำในการวัด

รองรับค่าความต้านทานของเส้นทางวัด (Path Resistance) ในระดับสูง ช่วยให้การเชื่อมต่อกับระบบทดสอบอัตโนมัติเป็นไปอย่างราบรื่น และลดความกังวลเกี่ยวกับความต้านทานของสายไฟ

ระบบตรวจสอบการสัมผัส (Contact-check) ขั้นสูง ที่มาพร้อมฟังก์ชันเปรียบเทียบค่า (Comparator) รวมถึงการควบคุมและการสื่อสารข้อมูลที่ครบถ้วนสมบูรณ์

ช่วงการวัด

Resistance range (13 ranges)	[Range, Maximum display value, Resolutions, Testing current (Measurement current) ] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ (100 MΩ range high-precision mode): 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA or less
Representative accuracy (High mode, OVC function enabled, SLOW2, no zero adjustment)	1000 μΩ range: ±0.045% rdg ±0.010 % f.s. 10 mΩ range: ±0.045% rdg ±0.001 % f.s. 100 mΩ range: ±0.045% rdg ±0.001 % f.s. 1000 mΩ range: ±0.012% rdg ±0.001 % f.s. 1000 Ω range: ±0.006% rdg ±0.001 % f.s.
Testing current (Measurement current)	High mode: 1000μΩ (1 A) to 1000 MΩ (up to 1 μA) Low mode: 100 mΩ (100 mA) to 100 Ω (1 mA) Low power mode (LP): Low power measurement with measurement current and open circuit voltage down to 20 mV LP1000 mΩ (1 mA) to LP1000 Ω (5 μA)
Measurement speed	Representative value: FAST (2.3 ms) / MED (50 Hz: 22 ms, 60 Hz: 19 ms) / SLOW1 (102 ms) / SLOW2 (202 ms) PR10 mΩ range*: FAST (21 ms) / MED (50 Hz: 41 ms, 60 Hz: 37 ms) / SLOW1 (121 ms) / SLOW2 (221 ms)
Path resistance tolerance (reference values) Path resistance between SOURCE B and SOURCE A (other than measurement target)	Range: 100 mΩ or less (PR* mode off) : 2.6 Ω Range: 100 mΩ or less (PR* mode on) : 3.5 Ω Range: 1000 mΩ: 15 Ω Range: 10 Ω : 150 Ω Range: 100 Ω : 100 Ω Range: 10 kΩ : 500 Ω Range: 100 kΩ or greater: 1 kΩ
Maximum open-terminal voltage	Range: 1000 Ω or less: 8.0 V Range: 10 kΩ or greater: 20 V
Temperature measurement	Temperature Sensor (Z2001[included accessories]): -10.0℃ to 99.9℃ Analog input (Ex: Infrared thermometer): DC 0 V to 2.0 V

Power supply

100 V to 240 V AC, 50 Hz/60 Hz, Rated power consumption: 40 VA max.

Normal power consumption (Reference value) 16 W (Testting current 1 A, LCD on)

ขนาดสินค้า

215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D, 2.7 kg (95.2 oz)

Included accessories

Power cord ×1

Temperature sensor Z2001 ×1

Male EXT I/O connector ×1

EXT. I/O connector cover ×1

Spare fuse (F1.6AH 250 V)×1

Start up guide ×1

Operating Precautions ×1

Instruction manual ×1

Options (จำหน่ายแยก)

Measurement Leads:

PIN TYPE LEAD L2100

PIN TYPE LEAD L2102

FOUR-POINT ARRAY PROBE RM9010-01

CLIP TYPE LEAD L2101

PIN TYPE LEAD L2103

FOUR-POINT ARRAY PROBE RM9010-02

**The Z2001 is bundled with the RM3545A series

The L2100 is for low resistance measurement. Accuracy is guaranteed only for the following ranges with a measurement current is 100 mA or more.

1000 μΩ range (HIGH, LOW), 10 mΩ range (HIGH, LOW), 100 mΩ range (HIGH, LOW), 1000 mΩ range (HIGH only)

About lead length

A: From junction to probe, B: Probe length, L: Overall length

Note: For L2101 to L2104, length “A” can be extended by roughly 1.1 m (3.61 ft) by cutting the binding tube.

PC Communication:

USB CABLE (A-B) L1002

LAN CABLE 9642

RS-232C CABLE L9637

Multichannel Options:

SWITCH MAINFRAME SW1001

SWITCH MAINFRAME SW1002

MULTIPLEXER UNIT Z3003

**Z3003: Only compatible with RM3545A-2

LED COMPARATOR ATTACHMENT L2105

0 ADJ BOARD Z5038

TEMPERATURE SENSOR Z2001

FUSE SET Z5056

**Z2001 is included

Specifications

Multiplexer (built-in option)* *RM3545A-2 only	Multiplexer unit Z3003 Number of installable units：Max. 2 Maximum number of channels : 20 channels (4-wire method), 42 channels (2-wire method) Switching time : 30 ms
Multiplexer (external option)	Switch Mainframe Maximum number of channels (SW1001): 33 channels (4-wire method) Maximum number of channels (SW1002): 132 channels (4-wire method) Switching time：11 ms
Communication interfaces	LAN (TCP/IP, 10BASE-T/100BASE-TX), RS-232C (Max. 115200 bps, also used as printer interface), USB, EXT I/O (D-sub 37-pin, Analog output (D/A output voltage range: DC 0 V to 1.5 V )
Functions	Contact check, Zero adjustment (within each range ±50% f.s.) 1, Zero-adjustment-free accuracy guaranteed, OVC function, Contact improvement function (max. applied voltage: 5V; max. applied current: 10 mA), Low-power mode (maximum open voltage: 20 mV), Auto-hold function, Comparator, Temperature measurement function, Temperature correction (TC) function, Temperature conversion (ΔT) function, Statistical calculation function, Delay function, Averaging function, Saving panels (saving of measurement conditions), Data memory function, Command monitor function (display of send/receive status of commands and queries),LabVIEW® Driver compatible2 1: Zero adjustment forcibly disabled for 100 MΩ or greater 2: LabVIEW Driver is the trademark or registered trademark of National Instruments.
