Fluke-1773 Power Quality Analysers เครื่องวิเคราะห์คุณภาพพลังงานไฟฟ้าแบบ 3 เฟส

Fluke-1773 ฟังก์ชั่นการวัด

วิเคราะห์คุณภาพพลังงานในระบบไฟฟ้า

Fluke-1773 จุดเด่น

การวัดอัตโนมัติ: เริ่มการบันทึกข้อมูลทันทีที่เริ่มต้นเซสชัน โดยไม่ต้องตั้งค่าซับซ้อน

อินเทอร์เฟซที่ใช้งานง่าย: หน้าจอสัมผัสแบบ capacitive ที่สามารถใช้งานได้แม้สวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE)

การวิเคราะห์ขั้นสูง: สามารถเลือกพารามิเตอร์ที่บันทึกไว้และสร้างมุมมองที่กำหนดเองสำหรับการวิเคราะห์ข้อมูลขั้นสูง

การเชื่อมต่อที่หลากหลาย: รองรับการเชื่อมต่อผ่าน Wi-Fi, Bluetooth, USB, Ethernet และ GPS เพื่อการซิงโครไนซ์เวลาที่แม่นยำ

Fluke-1773 ช่วงการวัด

Voltage Measurement Input

• Input Channels: 4 (L1, L2, L3, N) referenced to PE
• Measurement Category: CAT III 1000 V / CAT IV 600 V
• Maximum Voltage: 1000 V rms / 1000 V DC (1700 V peak)
• Nominal Voltage Range:
  -Wye / Single Phase: 50 to 1000 V
  -Delta: 100 to 1000 V
• Input Impedance: 10 MΩ between P-P and P-N; 5 MΩ between P/N to PE
• Bandwidth: DC to 30 kHz (excluding transients)
• Resolution: 24-bit synchronous sampling
• Sample Rate: 80 kS/s @ 50/60 Hz

Transient Voltage Measurement

• Range: ±8 kV
• Bandwidth: DC to 1 MHz
• Trigger Type: Adjustable threshold; detects high-frequency content >1.5 kHz
• Resolution: 14-bit synchronous sampling

Current Measurement Input

• Input Channels: 4 (3-phase + Neutral)
• Bandwidth: DC to 30 kHz
• Resolution: 24-bit
• Sample Rate: 80 kS/s
• Input Voltage (CT):
  -Clamp: 50 mV / 500 mV rms
  -Rogowski Coil: 15 mV / 150 mV rms @ 50 Hz, 18 mV / 180 mV rms @ 60 Hz
• Input Impedance: 11 kΩ


Data Storage & Processing

• Main Frequency Support: 42.5–57.5 Hz and 51–69 Hz
• Supported Topologies:
  -Single Phase, IT, Split Phase
  -Three-Phase Wye, Delta, High-Leg Delta
  -2-Element Delta (Aron), Open-Leg Delta
• Internal Memory: 8 GB internal (expandable via microSD)
• Recording Capacity: 10 sessions; up to 8 weeks at 1-min interval per session; 100 event triggers
• Time Synchronization Accuracy:
  -Internal: ±3 ppm
  -NTP: <0.1 sec
  -GPS (optional): <1 ms

Fluke-1773 Power Supply

• Input Power Range: 85 V to 660 V (100 V – 600 V nominal)
• Power Consumption: Max 40 VA
• Frequency: 50/60 Hz
• Battery Type: Removable Lithium-ion (BP1770)
• Battery Life: Approx. 1.5 hours

Fluke-1773 ขนาดสินค้า

Size (L X W X HD) 28.0 cm x 19.0 cm x 6.2 cm (11.0 in x 7.5 in x 2.4 in)
Weight 2.1 kg (4.6 lb)

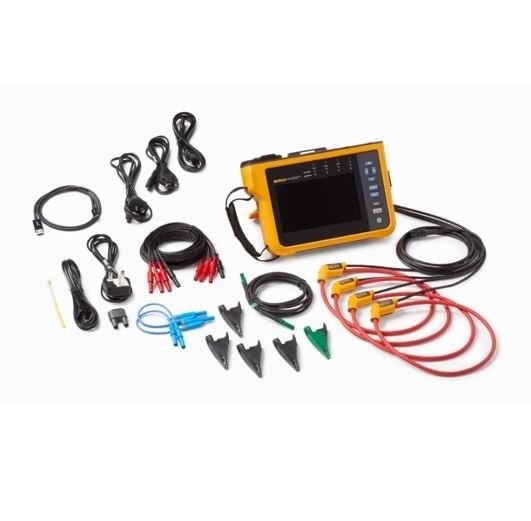

Fluke-1773 อุปกรณ์ที่มาในชุด

• FLUKE-1773 Power Quality Analyzer
• I17XX-FLEX1500 18 iFLEX 1500A 18 IN (2.0M) current probes (set of four)
• FLUKE-17XX flat cable voltage test lead 3-phase+N
• AC285 black alligator clips (set of four)
• AC285 green alligator clip
• Black 1M USB-C cable
• Line cords (US, EU, UK, AUS, BRA)
• FLK-17XX 0.18M test lead set
• Green test lead
• Cable marker set (for voltage and current)
• FLUKE-174X-MA-C8 wall outlet adapter

Fluke-1773 ข้อมูลจำเพาะ

Connectivity & Interface

• Communication Ports: USB Type A, USB-C, Ethernet (1 Gbps)
• Wireless: Wi-Fi 802.11 a/b/g/n/ac, Bluetooth 5.0/BLE, optional LTE/4G and GPS
• Display: Capacitive touchscreen with anti-glare

Environmental Specifications

• Operating Temp: -10°C to +50°C
• Storage Temp: -20°C to +60°C
• Humidity: 0–95% RH (non-condensing)
• Protection Rating: IP50 (IEC 60529)
• Vibration Class: IEC 60721-3-3 / 3M2
