Extech 382100 เครื่องวิเคราะห์และบันทึกค่าไฟฟ้า 1200A 3-Phase Power Analyzer/Datalogger
ex-382100
฿84,200.00(ราคายังไม่รวมภาษี 7%)
30 วัน
เครื่องวิเคราะห์และบันทึกข้อมูลกำลังไฟฟ้าแบบ 3 เฟส (3-Phase Power Analyzer/Datalogger) สามารถบันทึกข้อมูล (สูงสุด 30,000 ชุดข้อมูล) ใน SD Card รองรับการวิเคราะห์ระบบอย่างเต็มรูปแบบด้วยพารามิเตอร์สูงสุด 35 ค่า ยี่ห้อ Extech, USA
Extech 382100 เครื่องวิเคราะห์และบันทึกค่าไฟฟ้า 1200A 3-Phase Power Analyzer/Datalogger
เครื่องวิเคราะห์และบันทึกข้อมูลกำลังไฟฟ้าระบบ 3 เฟส ที่สามารถเก็บข้อมูลได้สูงสุดถึง 30,000 ชุด ลงใน SD Card ในรูปแบบไฟล์ Excel เพื่อความสะดวกในการถ่ายโอนและวิเคราะห์ข้อมูลบนคอมพิวเตอร์
รองรับการวิเคราะห์ระบบอย่างครบถ้วนด้วยพารามิเตอร์สูงสุด 35 ค่า เช่น แรงดันไฟฟ้าระหว่างเฟส, แรงดันไฟฟ้าเฟสต่อกราวด์, กระแสไฟฟ้าเฟสต่อกราวด์, กำลังไฟฟ้า (KW / KVA / KVAR / PF)
ทั้งแบบรายเฟสและรวมทั้งระบบ, พลังงานไฟฟ้า (KWH / KVAH / KVARH / PFH) รวมทั้งมุมเฟส ผลลัพธ์จะแสดงผ่านหน้าจอ LCD แบบ Dot Matrix ขนาดใหญ่ที่อ่านค่าได้อย่างชัดเจนแม้ในสภาพแสงแดดจัด
พร้อมไฟ Backlit ช่วยให้มองเห็นได้ง่าย
จุดเด่น

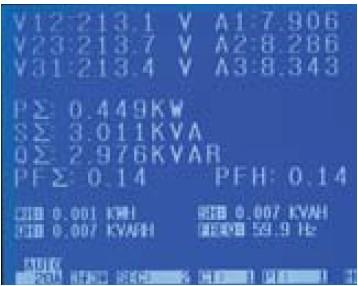

หน้าจอ LCD แบบ Dot Matrix ขนาดใหญ่ พร้อมไฟแบ็คไลท์ ช่วยให้สามารถอ่านตัวเลขได้ชัดเจนแม้ในสภาพแสงจ้า
การวิเคราะห์ระบบที่สมบูรณ์แบบสูงสุดด้วย 35 พารามิเตอร์:
แรงดันไฟฟ้า (V) ระหว่างเฟสกับเฟส และระหว่างเฟสกับกราวด์
กระแสไฟฟ้า (A) เฟสต่อกราวด์
ค่ากำลังไฟฟ้าในหน่วย KW, KVA, KVAR และ PF ทั้งแบบวัดแยกรายเฟสและแบบรวมทั้งระบบ
ค่าพลังงานสะสมทั้งในรูปแบบ KWH, KVAH, KVARH, และ PFH รวมถึงระบบทั้งหมด
มุมเฟส (Phase Angle) คือมุมที่แสดงความแตกต่างของเฟสระหว่างสัญญาณสองสัญญาณ
แคลมป์วัดกระแสที่มีความแม่นยำสูง ปรับย่านการวัดได้อัตโนมัติ ตั้งแต่ 0.2A ถึง 1200A
มาตรฐานความปลอดภัย: รองรับแรงดันอินพุตสูงสุด 600.0VAC มาตรฐาน CAT III-600V
รองรับระบบการกระจายไฟฟ้ากำลังสูง โดยสามารถปรับตั้งค่าอัตราส่วนของหม้อแปลงกระแส (CT) และหม้อแปลงแรงดัน (PT) ได้ตามต้องการ

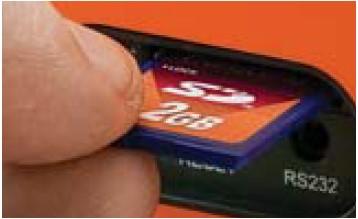

การบันทึกข้อมูล: สามารถบันทึกข้อมูลได้สูงสุด 30,000 ชุดลงใน SD Card โดยตรงในรูปแบบไฟล์ Microsoft Excel®
อัตราการสุ่มตัวอย่างข้อมูล: สามารถปรับตั้งค่าได้หลากหลายช่วงเวลาตั้งแต่ 2 วินาทีจนถึง 2 ชั่วโมง

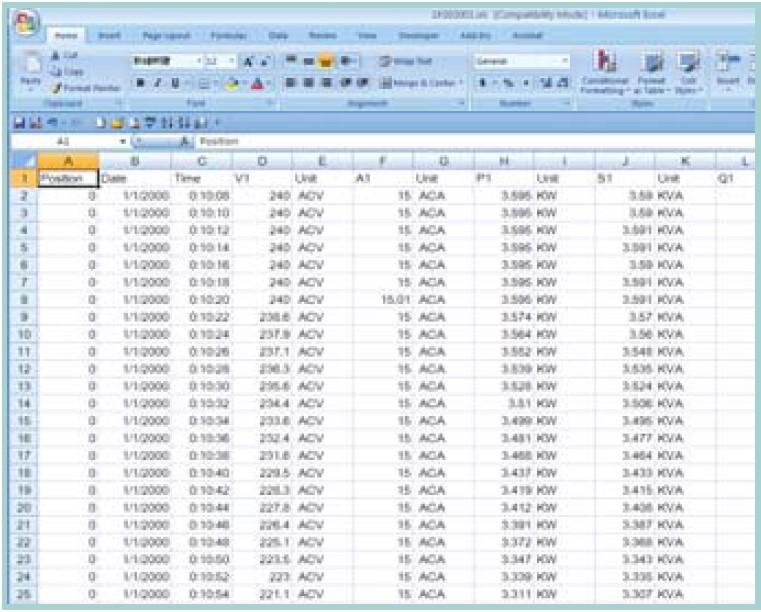

การจัดการข้อมูล: สามารถนำเข้าข้อมูลที่บันทึกไว้เข้าสู่โปรแกรม Excel ได้ทันทีโดยใช้ SD Card
ใช้งานง่ายด้วยการควบคุมผ่านเมนูบนหน้าจอ และตัวเครื่องที่หุ้มด้วยวัสดุกันกระแทก (Over molded) ทำให้จับได้กระชับมือมากขึ้น
Applications การใช้งาน
การประเมินคุณภาพของไฟฟ้ากระแสสลับ (AC Power Quality Evaluation)
การติดตั้งมอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้า
การตรวจประเมินประสิทธิภาพการใช้พลังงาน (Energy Audits)
รองรับการถ่ายโอนข้อมูลบันทึกจาก SD Memory Card เข้าสู่โปรแกรม Excel® บนคอมพิวเตอร์
Backlit: ไฟส่องสว่างจากด้านหลังหน้าจอ / ไฟ Backlit
มาพร้อม SD Memory Card ในชุด
ช่วงการวัด
AC Current | 1200A |
|---|---|
AC Current Basic Accuracy | ±(0.5% of reading + 0.5A) |
AC Voltage | 600.0V |
AC Voltage Basic Accuracy | ±(0.5% of reading + 0.5V) |
Active Power | 9.999MW |
Active Power Basic Accuracy | ±(1.0% of reading + 0.08KW) |
Active Power Energy | 0.0kWh to 9.999MWHr |
Active Power Energy Basic Accuracy | ±(2.0% of reading + 0.08KWh) |
Apparent Power | 9.999MVA |
Apparent Power Basic Accuracy | ±(1.0% of reading + 0.08KVA) |
Apparent Power Energy | 0.0KVAh to 9.999MVAh |
Apparent Power Energy Basic Accuracy | ±(2.0% of reading + 0.08KVAh) |
Frequency | 45Hz to 65Hz |
Frequency Basic Accuracy | ±0.1Hz |
Memory | 60,000 readings (2GB SD memory Card) |
Phase | -180° to +180.0° |
Phase Basic Accuracy | ±1° |
Power Factor | 0.00 to 1.00 |
Power Factor Basic Accuracy | ±0.04 |
Reactive Power | 9.999MVAR |
Reactive Power Basic Accuracy | ±(1.0% of reading + 0.08KVAR) |
Reactive Power Energy | 0.0kVARh to 9.999MVARh |
Reactive Power Energy Basic Accuracy | ±(2.0% of reading + 0.08KVARh) |
True RMS | Yes |
ขนาดสินค้า
8.9 × 2.5 × 1.3 (225 × 125 × 64mm)
Meter: 2.3lbs (1049g); Clamp: 1.2lbs (522g)
Power
8 AA batteries
Universal AC adapter (100 to 240 V)
อุปกรณ์ในชุดมาตรฐาน
3 current clamps
4 voltage leads with alligator clips
8 AA batteries
SD memory card
Universal AC adaptor (100 to 240V)
Case
Specifications
Certifications | CE |
|---|---|
Safety Category | CAT III-600V |
