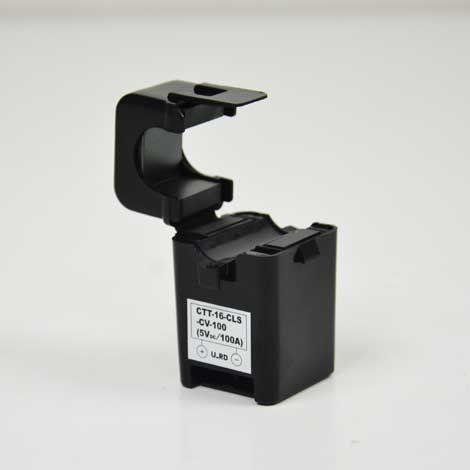

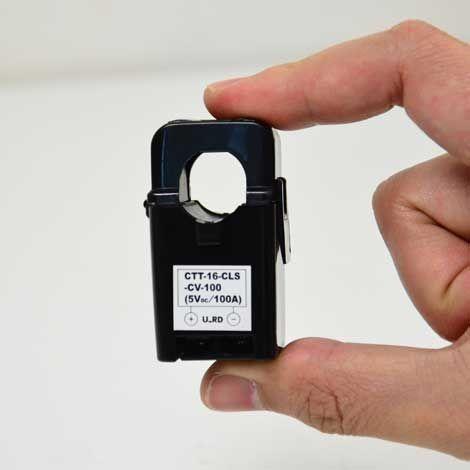

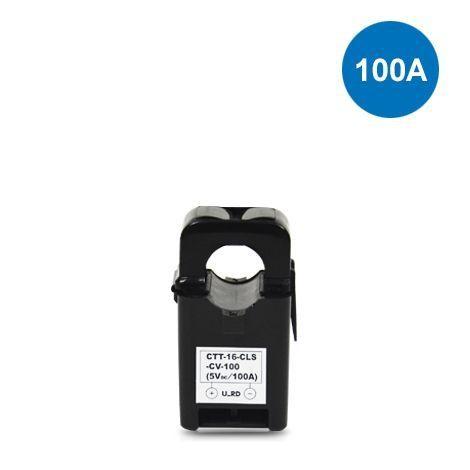

U_RD CTT-16CLS-CV100 Split Core Current ทรานส์ฟอร์เมอร์ | Output 0-5 Vdc (100A)
CTT-16-CLS-CV-100
฿2,200.00(ไม่รวมภาษี)
จำนวน
สินค้าในคลัง3
AC Current Convertor ช่วงการวัดกว้างตั้งแต่: 0 ถึง 100A เหมาะสำหรับความถี่ AC 50/60 Hz ใช้งานง่ายไม่ต้องใช้กระแสไฟเลี้ยง Output 0 ถึง 5 VDC (โดยตรงจากตัวเซนเซอร์) เป็นทั้งแคลมป์และตัวแปลงสัญญาณในตัวเดียวกัน
CTT-16-CLS-CV-100 ฟังก์ชั่นการวัด
Current converter integrated clamp type sensor and converter
CTT-16-CLS-CV-100 จุดเด่น
ตัวแปลงสัญญาณ Current ที่ผสมผสานรูปแบบมาในลักษณะของแคลมป์เซนเซอร์และตัวแปลงสัญญาณในตัวเดียวกัน
ขนาดกะทัดรัดทำให้ง่ายต่อการติดตั้งได้ในจุดที่พื้นที่จำกัด
เหมาะสำหรับการใช้งานทั่วไป เช่น วัดค่าหม้อแปลงไฟฟ้าในศูนย์ค้า, การวัดค่าเฉลี่ยของ AC current และ DC Voltage
CTT-16-CLS-CV-100 ช่วงการวัด
Rating current 100 A (50/60Hz)
CTT-16-CLS-CV-100 ขนาดสินค้า
A 55
B 40.5
C 29.5
D 31
E 19
Ø 16
Weight 75 g
CTT-16-CLS-CV-100 ข้อมูลจำเพาะ
Output voltage 0 to 5 VDC/0 to rating current, build in 7.5VDC limitter (Recommended load resistor ≥ 10MΩ)
Maximum current 100% (continuous), 150% (1 min)
Linearity ±2% FS dynamic range 1:100 (50/60Hz sine wave)
Output impedance 5.8kΩ
Response time 300ms
Output ripple Within 5% of output
Withstand voltage AC 2000V (50/60Hz), 1 min (Core-output terminal in a lump)
Insulation resistance DC 500V, ≥ 100MΩ (Core-output terminal in a lump)
Operating temperature -20 to 50°C, ≤ 80%RH, No condensation, for indoor assembly, free direction for setting
Storage temperature -30 to 90°C, ≤ 85%RH, No condensation
Fitting repeatability ≈100 times

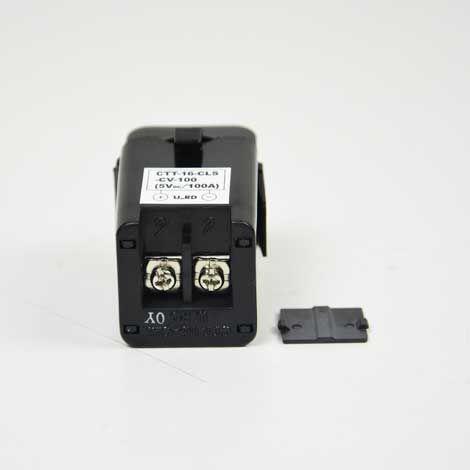

Output terminal 2XM3 screw terminal with terminal cover
Screw torque 0.3N•m
