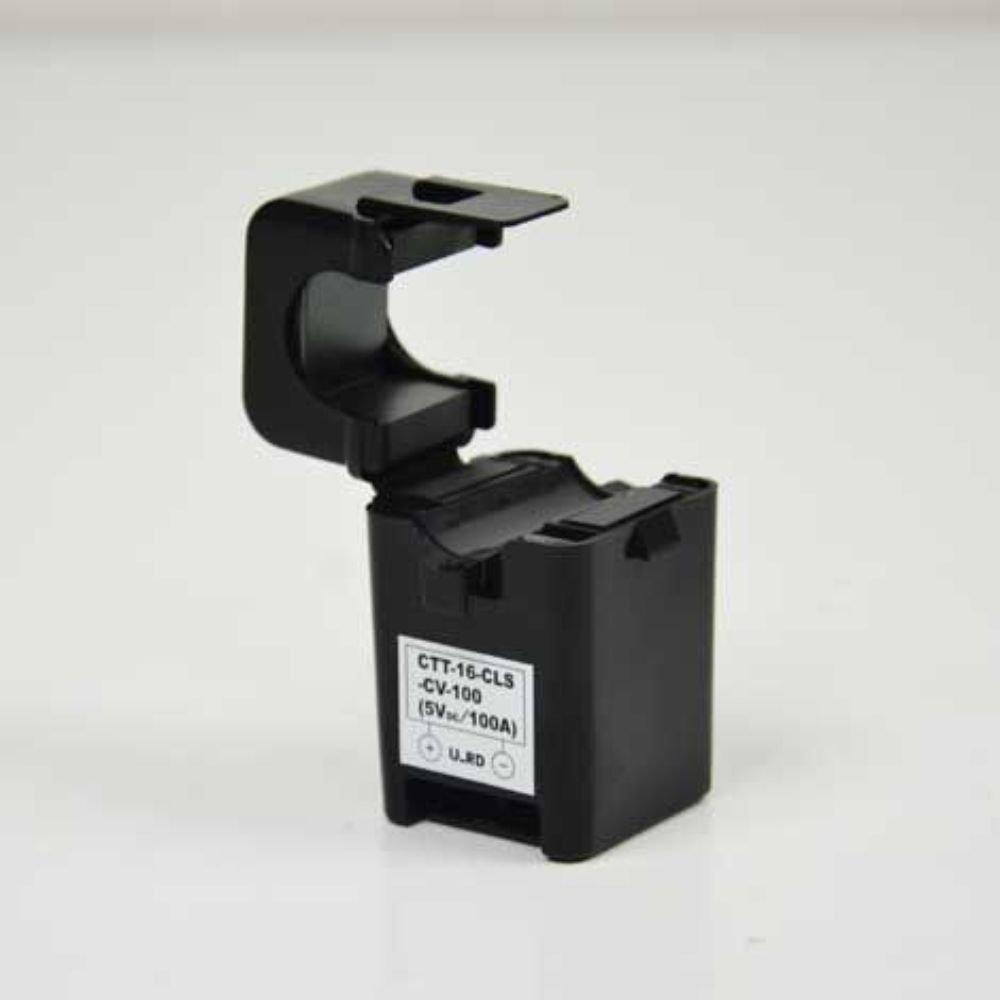

U_RD CTT-36-CLS-CV-500 Split Core Current ทรานส์ฟอร์เมอร์
CTT-36-CLS-CV-500
฿3,900.00(ไม่รวมภาษี)
จำนวน
สินค้าในคลัง10
U_RD CTT-36-CLS-CV-500 Split Core Current ทรานส์ฟอร์เมอร์ | เป็นตัวแปลงสัญญาณกระแสที่รวมฟังก์ชันของแคลมป์เซนเซอร์และตัวแปลงสัญญาณไว้ในอุปกรณ์เดียว มีขนาดกะทัดรัด ทำให้ติดตั้งได้ง่ายแม้ในพื้นที่จำกัด เหมาะสำหรับการใช้งานทั่วไป เช่น การวัดค่าหม้อแปลงไฟฟ้าในศูนย์การค้า การวัดค่าเฉลี่ยของกระแสสลับ (AC) หรือแรงดันตรง (DC)
Split Core Current
เหมาะสำหรับวัดค่าหม้อแปลงไฟฟ้าในศูนย์ค้า, การวัดค่าเฉลี่ยของ AC current และ DC Voltage
จุดเด่น
ใช้กับแหล่งจ่ายไฟ 50/60Hz เท่านั้น สำหรับการตรวจจับกระแส AC และส่งสัญญาณแรงดัน DC

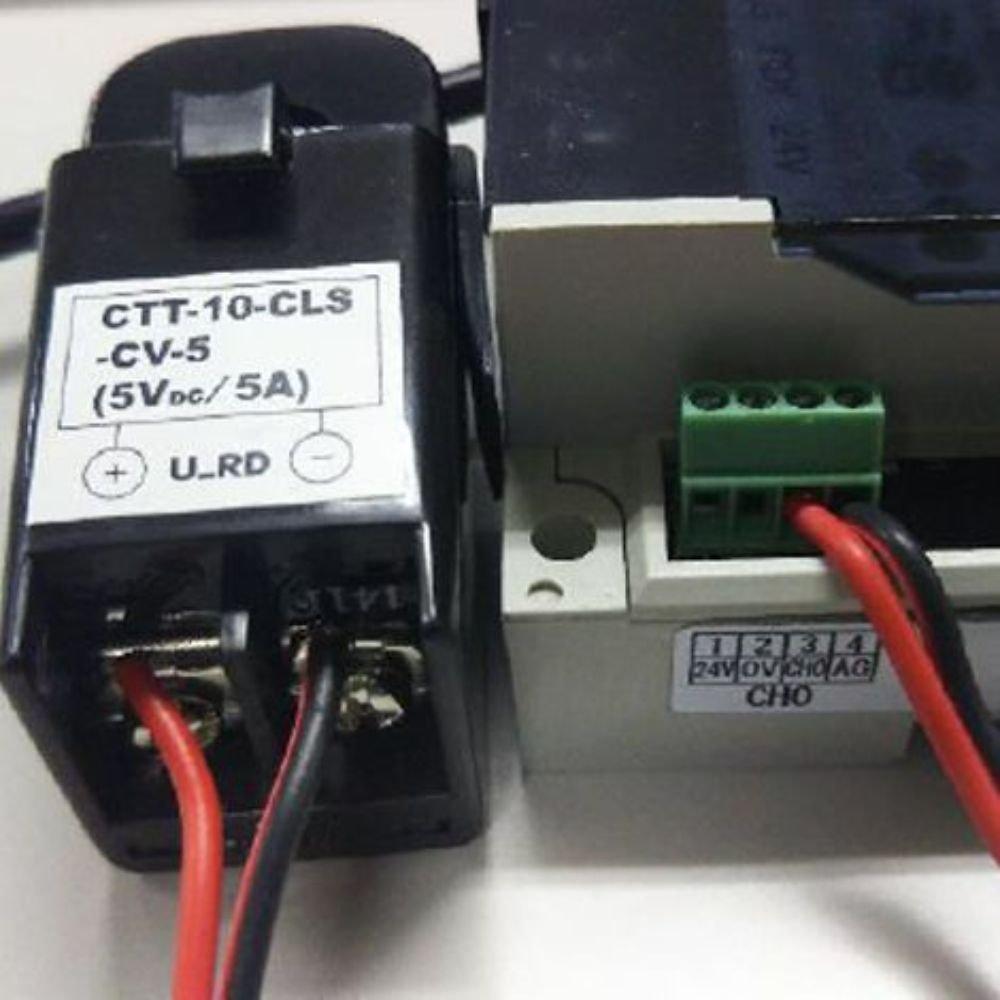

ไม่ต้องใช้แหล่งจ่ายไฟ เสียบสัญญาณวัด 0–5VDC ออกโดยตรงจากเซนเซอร์
ติดตั้งง่ายมากด้วยการรวมฟังก์ชันของแคลมป์เซนเซอร์และตัวแปลงสัญญาณในเครื่องเดียว
สามารถวัดค่าโดยมีการแยกวงจร (isolation)
รองรับช่วงกระแสไฟฟ้าที่กว้าง ตั้งแต่ 0–5A จนถึง 0–500A
ช่วงการวัด

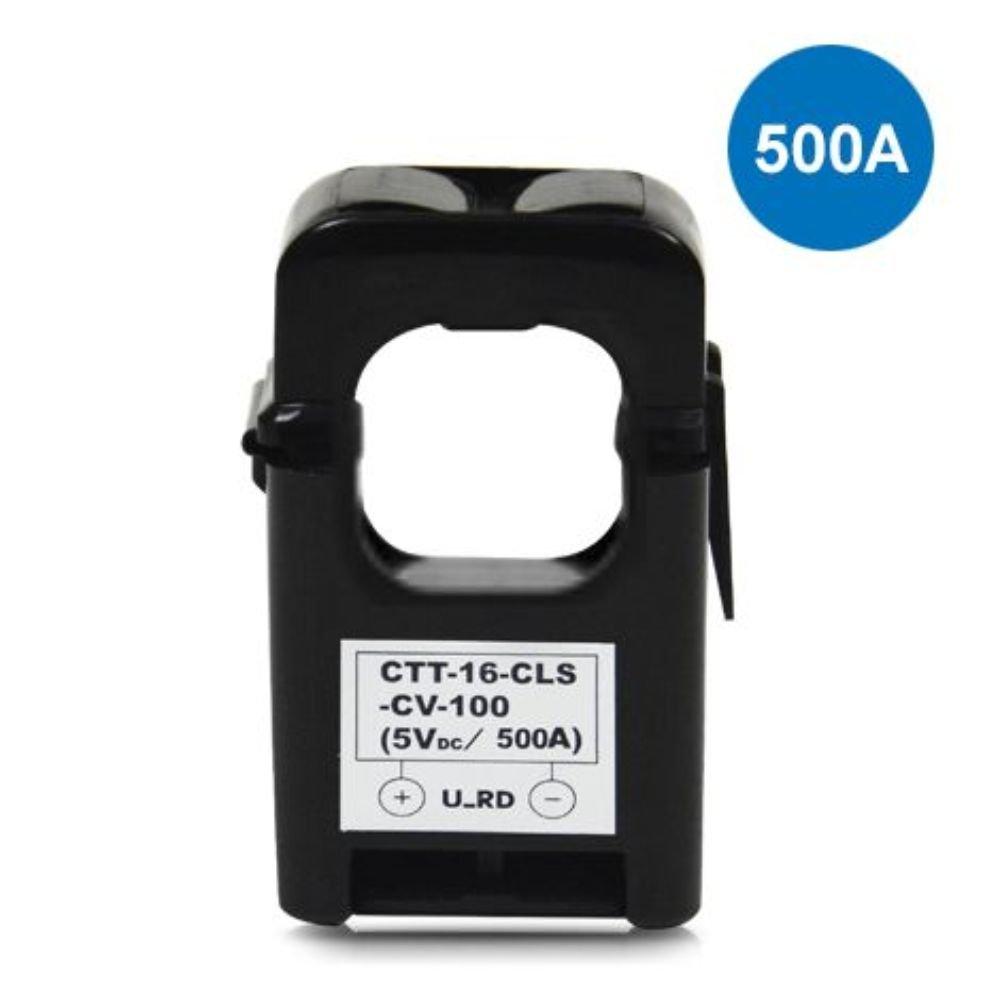

Rating current : 500 A (50/60Hz)
Output voltage : 0 to 5 VDC/0 to rating current, build in 7.5VDC limitter (Recommended load resistor ≥ 10MΩ)

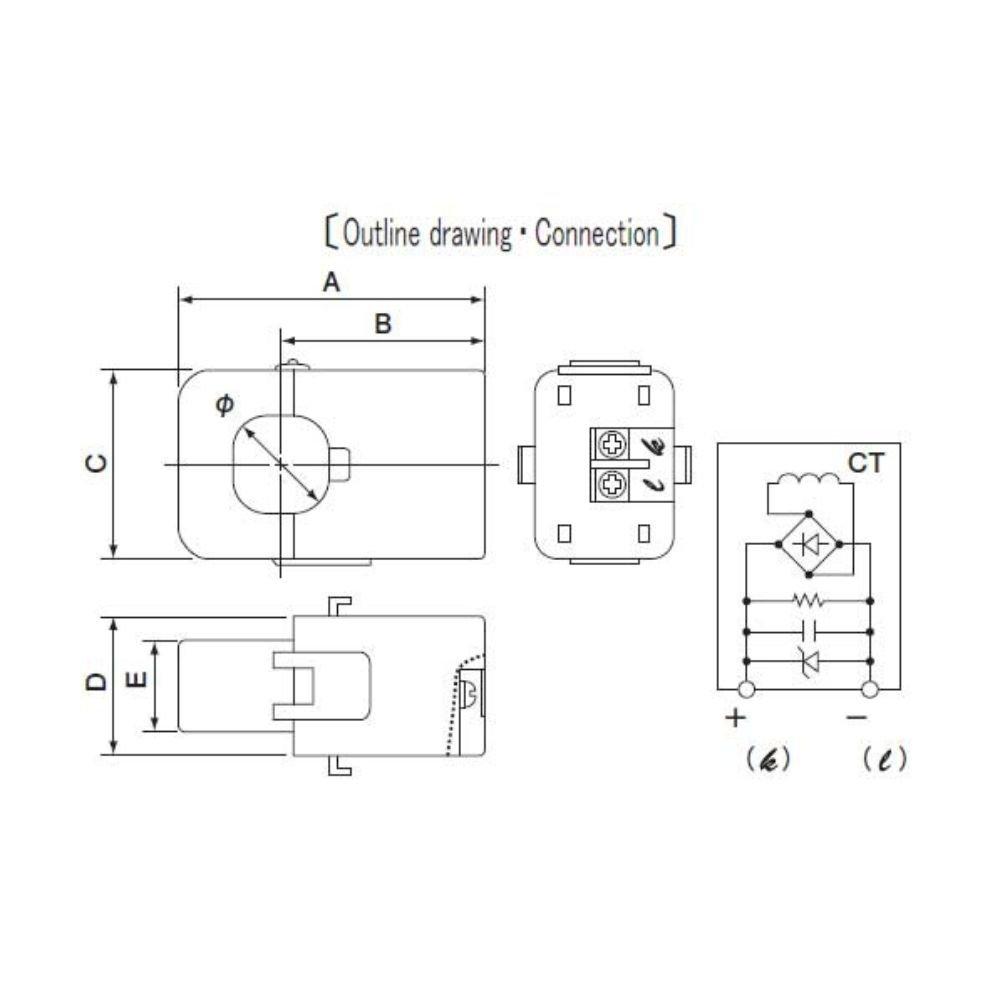

ขนาดแคลมป์

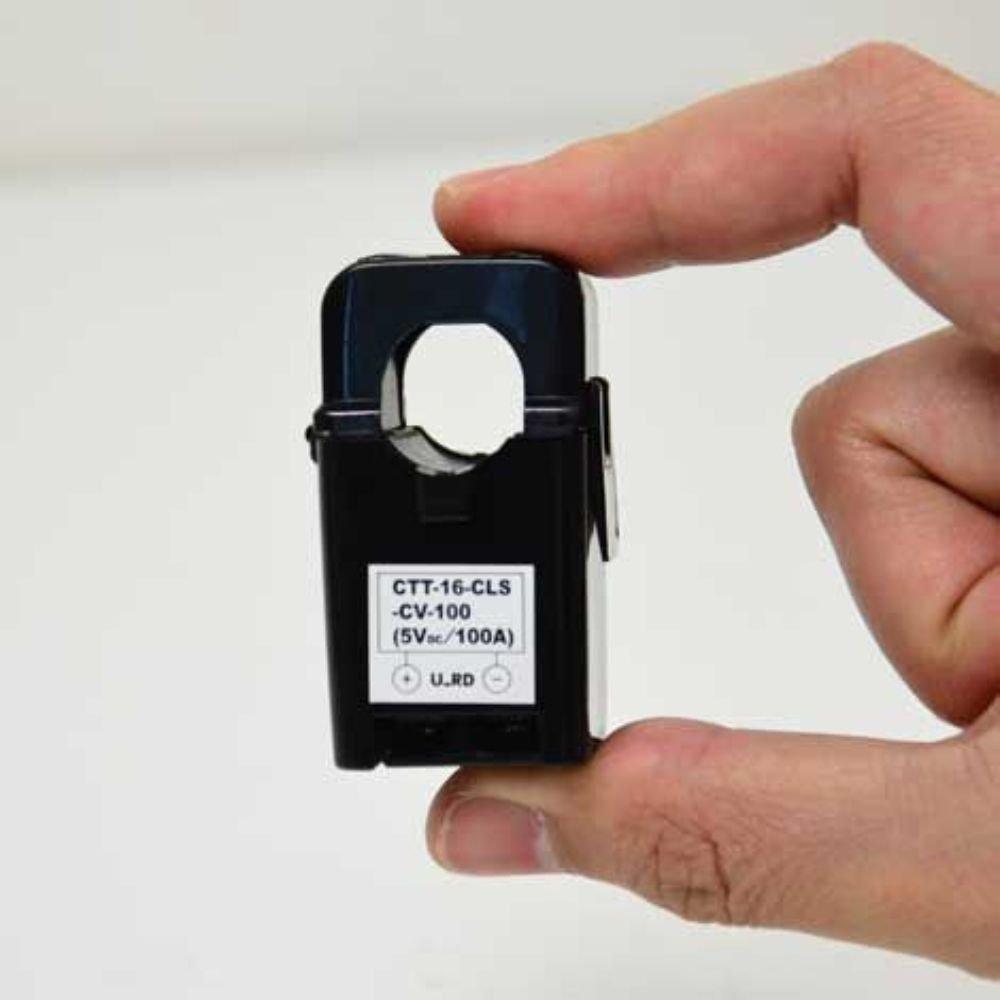

Dimension : 57 x 40.5 x 91 mm
Weight : 290 g
ข้อมูลจำเพาะ
Specification | |
|---|---|
Rating Current | 500 A (50/60Hz) |
Output Voltage | 0 to 5 VDC/0 to rating current, built-in 7.5VDC limiter (Recommended load resistor ≥ 10MΩ) |
Maximum Current | 100% (continuous), 150% (1 min) |
Linearity | ±2% FS dynamic range 1:100 (50/60Hz sine wave) |
Output Impedance | 5.8kΩ |
Response Time | 300ms |
Output Ripple | Within 5% of output |
Withstand Voltage | AC 2000V (50/60Hz), 1 min (Core-output terminal in a lump) |
Insulation Resistance | DC 500V, ≥ 100MΩ (Core-output terminal in a lump) |
Operating Temperature | -20 to 50°C, ≤ 80%RH, No condensation, for indoor assembly, free direction for setting |
Storage Temperature | -30 to 90°C, ≤ 85%RH, No condensation |
Fitting Repeatability | ≈100 times |
Output Terminal | 2XM3 screw terminal with terminal cover |
Screw Torque | 0.3N•m |
