U RD CTT-10-CLS-CV-50 Split Core Current ทรานส์ฟอร์เมอร์
ctt-10-cls-cv-50
฿1,500.00(ไม่รวมภาษี)
จำนวน
สินค้าใกล้หมดแล้ว

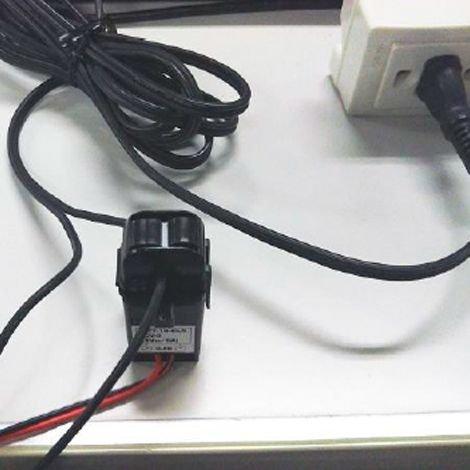

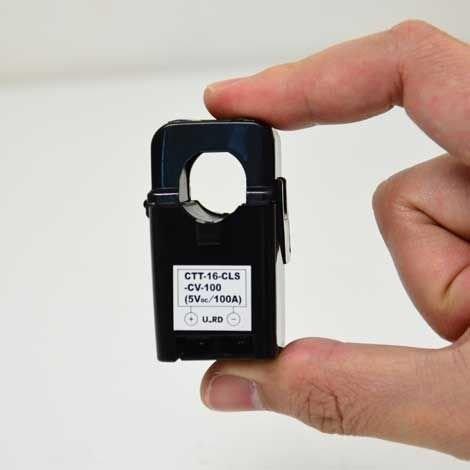

U RD CTT-10-CLS-CV-50 Split Core Current ทรานส์ฟอร์เมอร์ เป็นตัวแปลงสัญญาณกระแสที่รวมฟังก์ชันของแคลมป์เซนเซอร์และตัวแปลงสัญญาณไว้ในอุปกรณ์เดียว มีขนาดกะทัดรัด ทำให้ติดตั้งได้ง่ายแม้ในพื้นที่จำกัด เหมาะสำหรับการใช้งานทั่วไป เช่น การวัดค่าหม้อแปลงไฟฟ้าในศูนย์การค้า การวัดค่าเฉลี่ยของกระแสสลับ (AC) หรือแรงดันตรง (DC)
Split Core Current
เหมาะสำหรับวัดค่าหม้อแปลงไฟฟ้าในศูนย์ค้า, การวัดค่าเฉลี่ยของ AC current และ DC Voltage
จุดเด่น
ใช้กับแหล่งจ่ายไฟ 50/60Hz เท่านั้น สำหรับการตรวจจับกระแส AC และส่งสัญญาณแรงดัน DC
ไม่ต้องใช้แหล่งจ่ายไฟ เสียบสัญญาณวัด 0–5VDC ออกโดยตรงจากเซนเซอร์

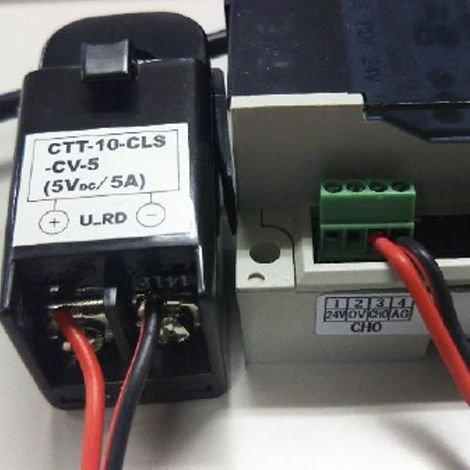

ติดตั้งง่ายมากด้วยการรวมฟังก์ชันของแคลมป์เซนเซอร์และตัวแปลงสัญญาณในเครื่องเดียว
สามารถวัดค่าโดยมีการแยกวงจร (isolation)

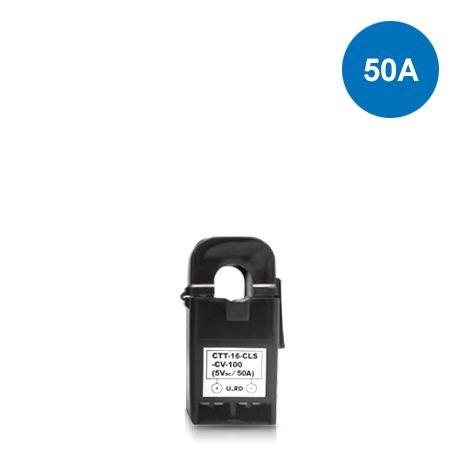

รองรับช่วงกระแสไฟฟ้าสูงสุด 50A
ช่วงการวัด
Rating current : 50A (50/60Hz)
Output voltage : 0 to 5 VDC/0 to rating current, build in 7.5VDC limitter (Recommended load resistor ≥ 10MΩ)

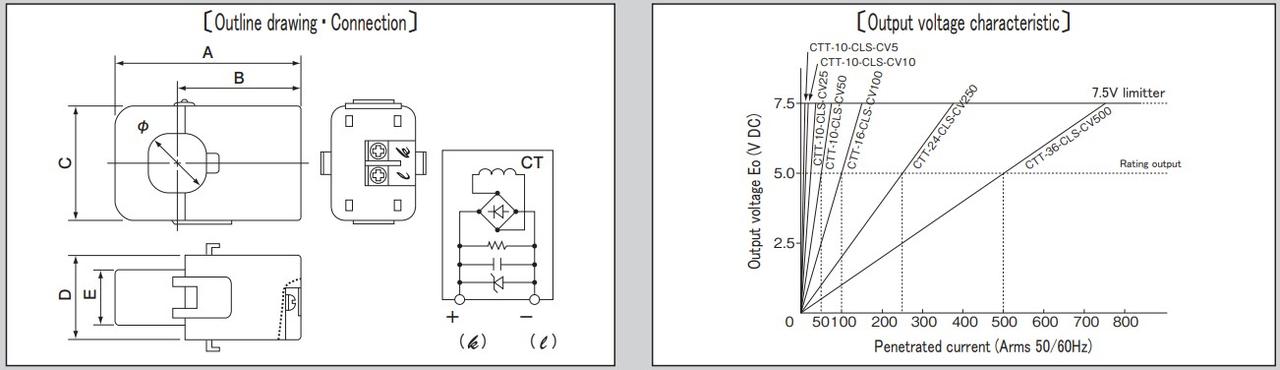

ขนาดแคลมป์
Dimension : 23 x 26 x 50 mm
Weight : 45 g
A | 50 |
B | 37 |
C | 23 |
D | 26 |
E | 14.5 |
Ø | 10 |
ข้อมูลจำเพาะ
Rating current | 50 A (50/60Hz) |
Output voltage | 0 to 5 VDC/0 to rating current, build in 7.5VDC limitter (Recommended load resistor ≥ 10MΩ) |
Maximum current | 100% (continuous), 150% (1 min) |
Linearity | ±2% FS dynamic range 1:100 (50/60Hz sine wave) |
Output impedance | 6.2kΩ |
Response time | 300ms |
Output ripple | Within 5% of output |
Withstand voltage | AC 2000V (50/60Hz), 1 min (Core-output terminal in a lump) |
Insulation resistance | DC 500V, ≥ 100MΩ (Core-output terminal in a lump) |
Operating temperature | -20 to 50°C, ≤ 80%RH, No condensation, for indoor assembly, free direction for setting |
Storage temperature | -30 to 90°C, ≤ 85%RH, No condensation |
Fitting repeatability | ≈100 times |

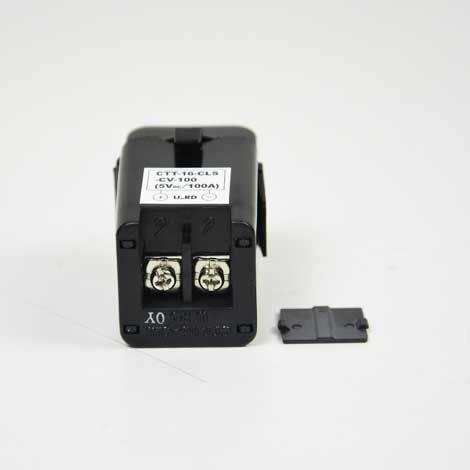

Output terminal | 2XM3 screw terminal with terminal cover |
Screw torque | 0.3N•m |
เอกสารที่เกี่ยวข้อง
CTT-10-CLS-CV-50 Manual
