ช่วงการวัด 2000 A AC/DC DC to 5kHz (-3dB) ค่า peak สูงสุด : 2840 A peak Coductor size: Ø 55mm ยี่ห้อ HIOKI, Japan
Index
CT7742 ฟังก์ชั่นการวัด
เซนเซอร์วัดไฟฟ้า
CT7742 จุดเด่น

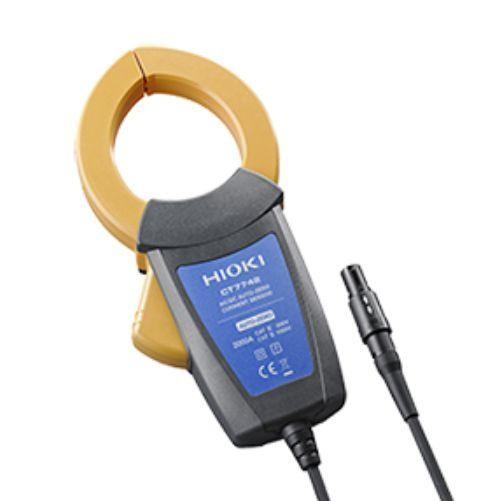

CT7742 คือเซนเซอร์วัดไฟฟ้าได้ถึง 2000 A AC/DC Current ซึ่งสามารถทำงานร่วมกับเครื่องแสดงผล CM7290, CM7291 เพื่อความสะดวกในการอ่านค่า
นอกจากนี้ยังเพิ่มช่วงระยะของอุณหภูมิและ Auto-Zero adjustment ที่จะช่วยลดความคลาดเคลื่อนจากช่วงการวัดอุณหภูมิที่กว้างลงได้
CT7742 ช่วงการวัด
Rated input current 2000 A AC/DC
Max. Measurement current 2000 A
Max. allowable Peak input 2840 A peak
Bandwidth DC to 5 kHz (-3dB)
Typical accuracy ±2.3 deg. (DC < f ≤ 66 Hz)
CT7742 ขนาดสินค้า
Core diameter ø55 mm
Cord length 2.5m
Dimensions / Weight 64 x 195 x 34mm (510g)
CT7742 อุปกรณ์ที่มาในชุด
Clamp on AC/ DC sensor x1
CT7742 ข้อมูลจำเพาะ
Bandwidth DC to 5 kHz (-3dB)
Typical accuracy ±2.3 deg. (DC < f ≤ 66 Hz)
Output rate 0.1 mV/A
Max. rated voltage to earth AC / DC 600 V (CAT IV)
AC / DC 1000 V (CAT III)
Power consumption 50 mVA
Output connectors HIOKI PL 14
