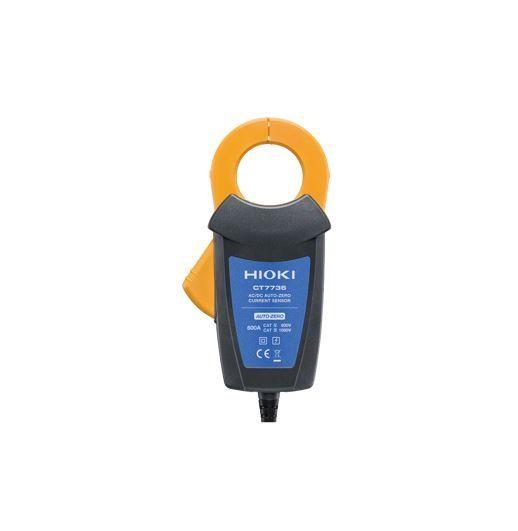

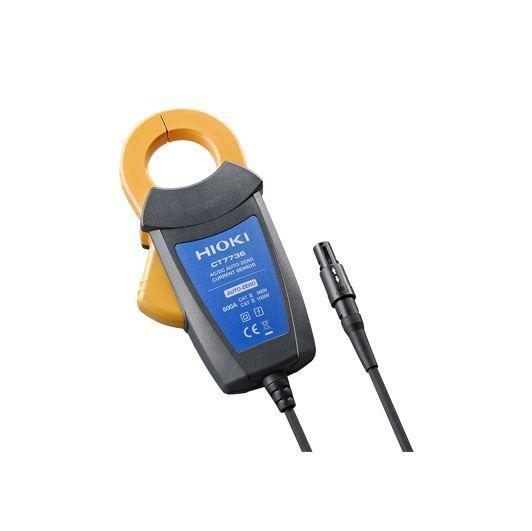

ช่วงการวัด 600 A AC/DC DC to 5kHz (-3dB) ค่า peak สูงสุด : 900 A peak Coductor size: Ø 33mm ยี่ห้อ HIOKI, Japan
CT7736 ฟังก์ชั่นการวัด
เซนเซอร์วัดไฟฟ้า
CT7736 ช่วงการวัด
Rated measurement current 600 A AC/DC
Max. measurement current 600 A (requires derating at frequency)
Max. allowable peak input 900 A peak
Bandwidth DC to 5 kHz (-3dB) (When used in combination with CM7290 or CM7291: DC 3 Hz to 1 kHz)
Typical phase accuracy ±1.8 deg. (DC < f ≤ 66 Hz)
Output rate 1 mV/A
Max. rated voltage to earth
AC/DC 600 V (CAT IV)
AC/DC 1000 V (CAT III)
CT7736 ขนาดสินค้า
Core diameter φ 33 mm (1.30 in) or less
Dimensions and mass 64 mm (2.52 in)W × 160 mm (6.30 in)H × 34 mm (1.34 in)D, 320 g (11.3 oz), Cable length 2.5 m (8.20 ft)
CT7736 อุปกรณ์ที่มาในชุด
Current Sensor x1
CT7736 ข้อมูลจำเพาะ
Output connectors HIOKI PL 14
Operating temperature range -25 °C to 65 °C (-13 °F to 149 °F)
