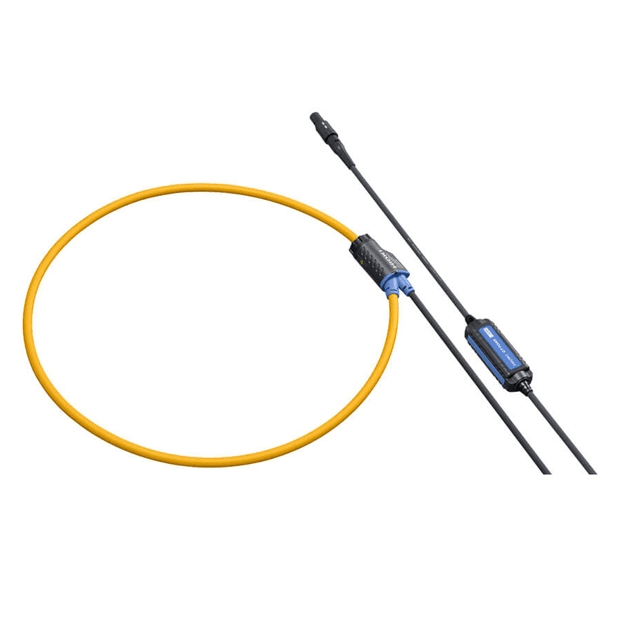

CT7046 AC FLEXIBLE CURRENT SENSOR CT7040 series
HIOKI

CT7046 AC FLEXIBLE CURRENT SENSOR CT7040 series

รหัสสินค้า

CT7046

ภาพรวม

Flexible 600 A/6000 A AC Current Sensors ขนาดเส้นผ่าศูนย์กลาง 254 มิลลิเมตร สำหรับเครื่องวัด PQ Series.

Index

    CT7046 ฟังก์ชั่นการวัด

    ใช้สำหรับวัดกระแส 6000 A AC


    CT7046 AC FLEXIBLE CURRENT SENSOR CT7040 series


    CT7046 ช่วงการวัด

    Internal Measurement range 600A AC/ 6000A AC (Range is controlled by main device)

    Max. allowable input 10000 A continuous (at 6000 A range, 45 to 66 Hz, requires derating )

    CT7046 ขนาดสินค้า

    Loop diameter เส้นผ่าศูนย์กลาง 254 mm (10.00 in) or less

    Mass 186 g (6.6 oz)

    CT7046 อุปกรณ์ที่มาในชุด

    CT7046

    Instruction manual ×1

    CT7046 ข้อมูลจำเพาะ

    Bandwidth

    10 Hz to 50 kHz (±3dB)
    (When used in combination with CM7290 or CM7291: 10 Hz to 1 kHz)


    Amplitude and phase accuracy ±1.5 % rdg. ±0.25 % f.s. (f.s. is internal range, 45 to 66 Hz) ±1 deg


    Output rate

    1 mV/A (600 A*), 0.1 mV/A (6000 A)
    *Selectable only when used with CM7290, CM7291, PQ3100


    Max. rated voltage to earth

    AC 600 V (CAT IV), AC 1000 V (CAT III)


    Dust and water resistance * IP54 (when connected to a supported instrument, Do not make measurements when wet.)

    Output connectors HIOKI PL 14

    Operating temperature range -25 °C to 65 °C (-13 °F to 149 °F)

    Dimensions Flexible loop cable diameter: φ7.4 mm (0.29 in), Cable length: Between flexible loop and battery box: 2.3 m (7.55 ft), Output cable: 20 cm (0.66 ft), Battery box25 mm (0.98 in)W × 72 mm (2.83 in)H × 20 mm (0.79 in)D
