อุปกรณ์ตรวจจับสัญญาณ (Logic Probe) ใช้ร่วมกับเครื่อง Hioki Memory HiCorder เพื่อวัดสัญญาณ ON/OFF (สูง/ต่ำ) ของแรงดันไฟฟ้า หรือสัญญาณจาก contact เช่น รีเลย์ หรือ open-collector แล้วบันทึกผลลงเครื่อง HiCorder

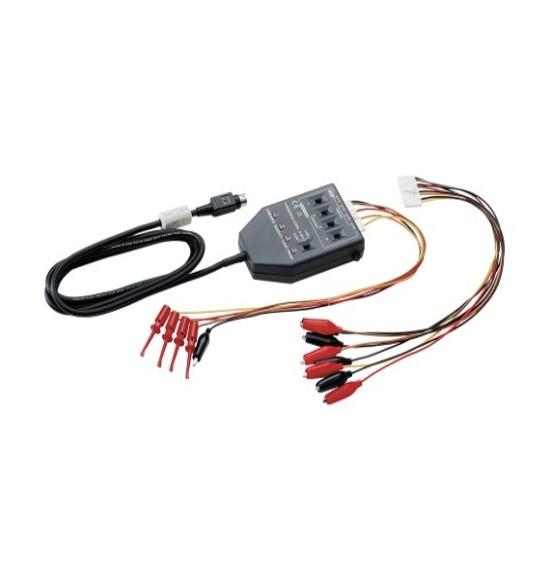

Hioki 9320-01 อุปกรณ์ตรวจจับสัญญาณ
อุปกรณ์นี้คือเครื่องตรวจจับสัญญาณ (Logic Probe) ที่ใช้ควบคู่กับ Hioki Memory HiCorder สำหรับตรวจวัดสัญญาณ ON/OFF (สูง/ต่ำ) จากแรงดันไฟฟ้าหรือจาก contact ต่าง ๆ เช่น รีเลย์หรือ open-collector และสามารถบันทึกค่าที่วัดได้ลงในเครื่อง HiCorder
จุดเด่น
4 ช่องสำหรับการรับสัญญาณเข้า
การตรวจจับสัญญาณเมื่อเปิดหรือปิดแรงดันไฟฟ้าหรือหน้าสัมผัส
กระบวนการอินพุตมีทั้งหมด 3 ขั้นตอน
ความกว้างของพัลส์ในการตอบสนองต้องมีขนาดตั้งแต่ 500 ns ขึ้นไป
สามารถใช้ร่วมกับเครื่องบันทึกข้อมูลหน่วยความจำที่มีขั้วต่อขนาดเล็กได้
Specifications
Digital input threshold | 1.4 V/ 2.5 V/ 4.0 V | |||||
|---|---|---|---|---|---|---|
Contact input detection resistance | 1.4 V: 1.5 kΩ or higher (open) and 500 Ω or lower (short) | |||||
Detectable pulse width | 500 ns or longer | |||||
Max. allowable input | 0 to +50V DC (the maximum voltage that can be applied across input pins without damage) | |||||
Dimensions and mass | 62 mm (2.44 in)W × 94 mm (3.70 in)H × 20 mm (0.79 in)D, 150 g (5.3 oz), Main unit cable 1.5 m (4.92 ft), input section cable 300 mm (0.98 ft) | |||||
อุปกรณ์ที่มีมาในชุด
IC คลิปลีด × 1
คลิปจระเข้ × 1
กระเป๋าถือ × 1
คู่มือการใช้งาน × 1
