DeFelsko PosiTest-PG เกจวัดความหนาสีแบบทำลายพื้นผิว

PosiTest-PG ฟังก์ชั่นการวัด

เครื่องวัดความหนาผิวเคลือบแบบทำลายพื้นผิว

PosiTest-PG จุดเด่น

✔ ตัวเครื่องผลิตจากอะลูมิเนียมเคลือบผิวแบบ Anodized แข็งแรง ทนต่อการกัดกร่อน
✔ สามารถวัดความหนาชั้นสีได้สูงสุดถึง 1,250 ไมครอน (50 mils) ขึ้นอยู่กับหัวตัดที่ใช้
✔ ในชุดมีหัสตัด 3 แบบ 1x, 2x และ 10x (สามารถซื้อเพิ่มเป็น 5x ได้)
✔ หัวตัดแบบ Tungsten Carbide แข็งแรงทนทาน สามารถเปลี่ยนได้
✔ กล้องจุลทรรศน์กำลังขยาย 50x พร้อมสเกลอ่านค่าได้ทั้งหน่วยไมครอนและมิล

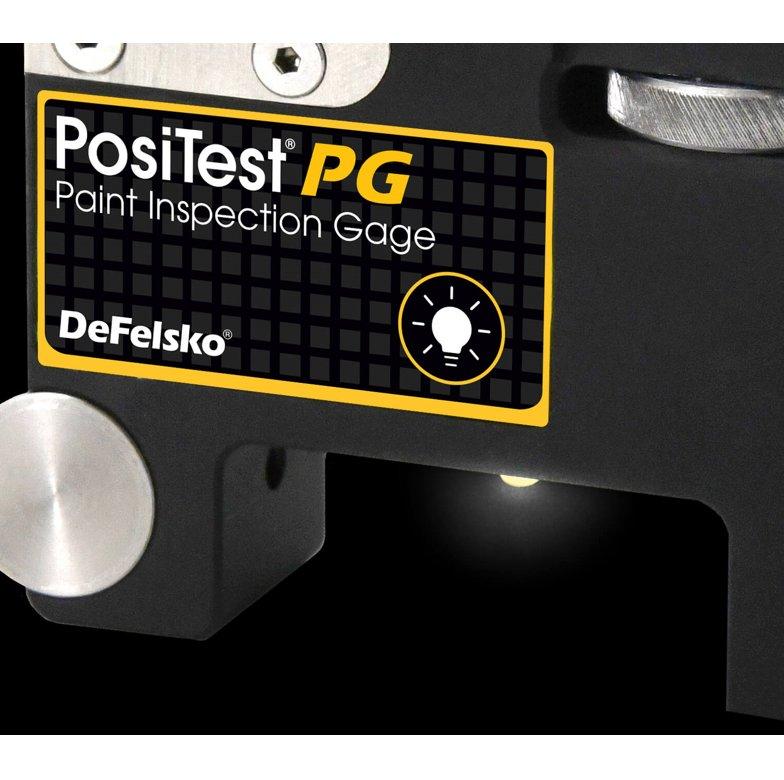

✔ มีแสงสว่างสีขาวแบบ LED ในตัว พร้อมสวิตช์เปิด/ปิด

PosiTest-PG ช่วงการวัด

Cutting Tip 1X : 0 - 1,250 µm  Accuracy ±25.4 µm

                           : 0 - 50 mils   Accuracy ±1 mil

Cutting Tip 2X : 0 - 625 µm  Accuracy ±12.7 µm

                           : 0 - 25 mils  Accuracy ±0.5 mil

Cutting Tip 5X : 0 - 250 µm  Accuracy ±5.08 µm
                          : 0 - 10 mils  Accuracy ±0.2 mil

Cutting Tip 10X : 0 - 125 µm  Accuracy ±2.5 µm

                           : 0 - 5 mils  Accuracy ±0.1 mil

PosiTest-PG Power Supply

 AAA battery x 1

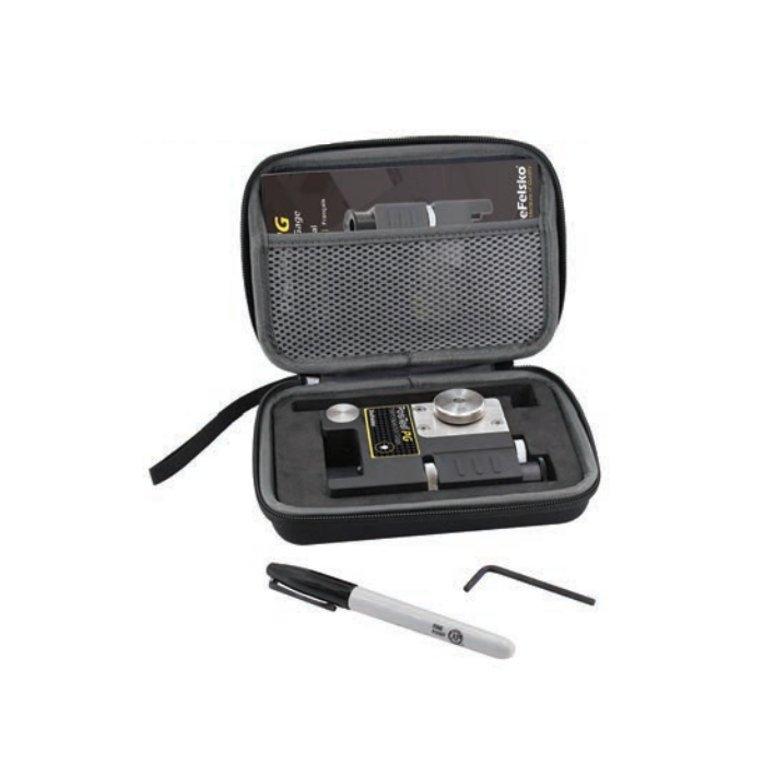

PosiTest-PG อุปกรณ์ที่มาในชุด

ตัวเครื่องวัดพร้อมสเกล
หัวตัด 3 ขนาด (1x, 2x, 10x)
กุญแจหกเหลี่ยมขนาด 1/8 นิ้ว
ปากกามาร์กเกอร์ถาวร สีดำ
แบตเตอรี่ AAA จำนวน 1 ก้อน
คู่มือการใช้งาน
กล่องบรรจุเฉพาะรุ่น
ใบรับรองการสอบเทียบจากโรงงาน (Calibration Certificate)

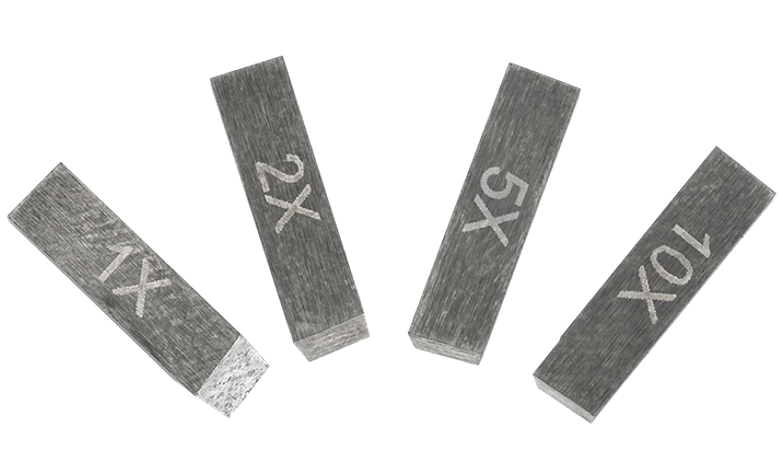

PosiTest-PG อุปกรณ์เสริม

PGCUTTER1X : Cutting Tip 1X / 45°

PGCUTTER2X : Cutting Tip 2X / 26.6°

PGCUTTER5X : Cutting Tip 5X / 11.3°

PGCUTTER10X : Cutting Tip 10X / 5.7°

PosiTest-PG ข้อมูลจำเพาะ

Conforms to ISO 2808/19399, ASTM D4138, JIS K 5600-1-7, and NF T30-123

PosiTest PG สามารถวัดความหนาของชั้นเคลือบแต่ละชั้นของระบบเคลือบหลายชั้นได้

 โดยที่ชั้นเคลือบแต่ละชั้นต้องมีสีที่แตกต่างกัน ชั้นเคลือบที่อยู่ติดกันควรมีสีตัดกันเพื่อช่วยให้แยกแยะอินเทอร์เฟซของชั้นเคลือบได้ชัดเจนยิ่งขึ้น (ASTM D4138)

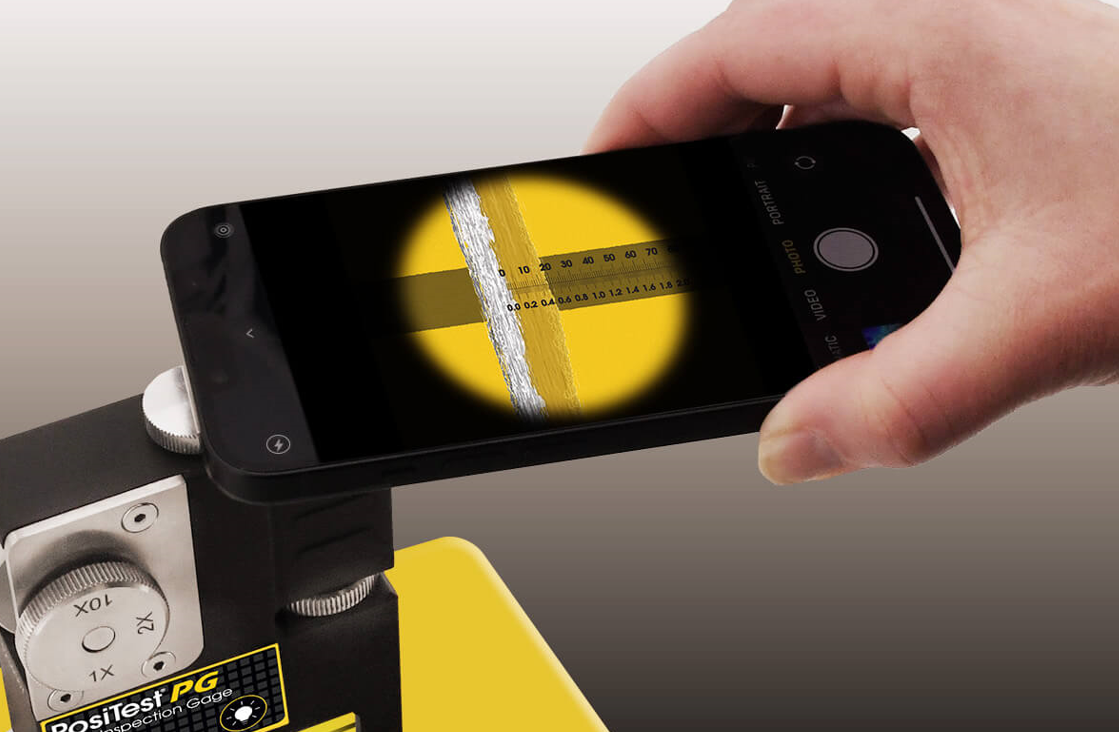

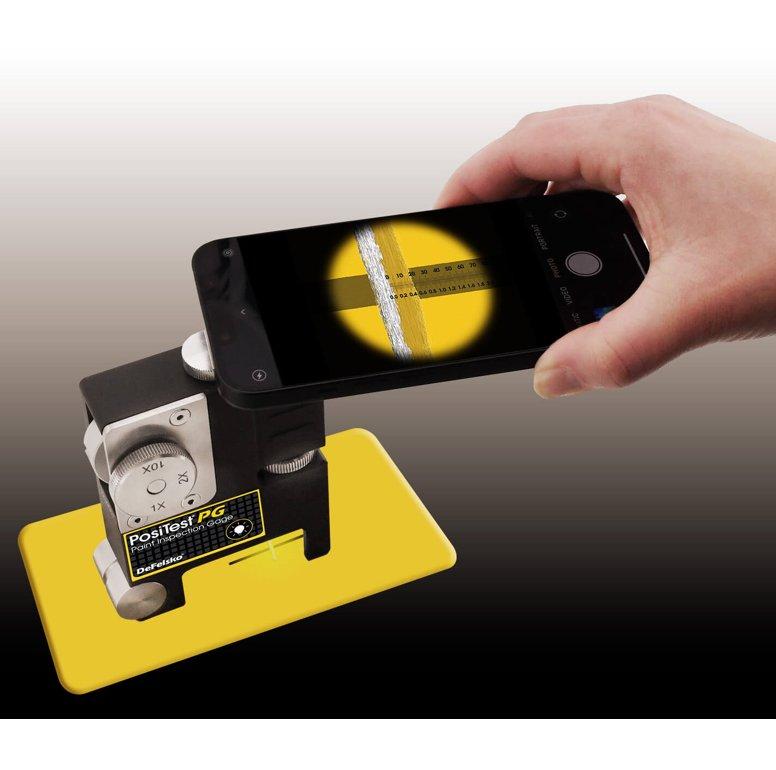

วิธีที่ดีที่สุดในการถ่ายภาพรอยตัดของเครื่องวัด

สามารถถ่ายภาพการตัดตามหน้าตัดภายใต้การขยายภาพโดยใช้โทรศัพท์มือถือหรือกล้องที่มีเลนส์มาโคร เทคนิคหรือโหมดที่แตกต่างกันอาจให้ภาพที่ดีกว่า ขึ้นอยู่กับยี่ห้อของโทรศัพท์/กล้อง สำหรับผู้ใช้ Apple iPhone โหมดภาพบุคคลมักจะให้ผลลัพธ์ที่ยอดเยี่ยม

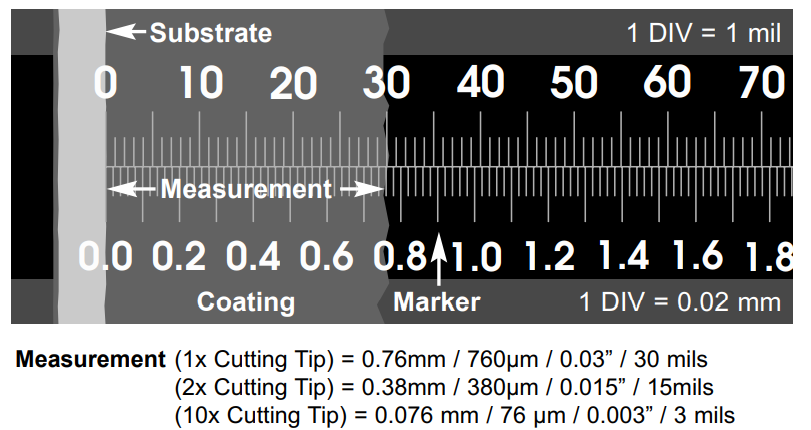

ตัวอย่างการอ่านค่าผลการวัด

• บันทึกความกว้างของรอยตัดโดยวัดจากขอบของวัสดุพิมพ์ไปยังขอบของเครื่องหมายตัดกัน โดยนับจำนวนระดับ หากวัดระบบเคลือบหลายชั้น อาจบันทึกความกว้างของแต่ละชั้นได้ (การวัดเป็นมิล/นิ้วควรใช้เครื่องหมายระดับที่อยู่เหนือเส้นกึ่งกลาง การวัดเป็นไมครอน/มิลลิเมตร ควรใช้เครื่องหมายระดับที่อยู่ใต้เส้นกึ่งกลาง)

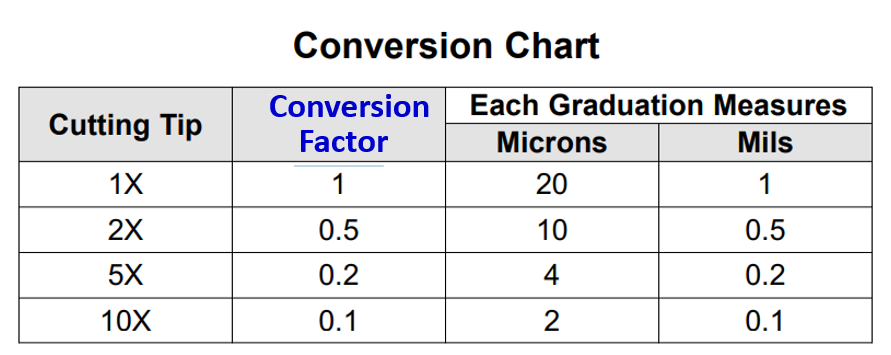

• คูณความกว้างที่วัดได้ของการตัดด้วยปัจจัยการแปลง (ConversionFactor) จากตารางด้านล่างเพื่อกำหนดความหนาของการเคลือบ
• ยกตัวอย่างการอ่านค่าในหน่วย mil  จาก Cutting Tip 2X :  ความกว้างของรอยตัด x ความกว้างที่วัดได้จากตาราง (ConversionFactor) = 30 mil x 0.5 ดังนั้นค่าที่อ่านได้คือ 15 mil
