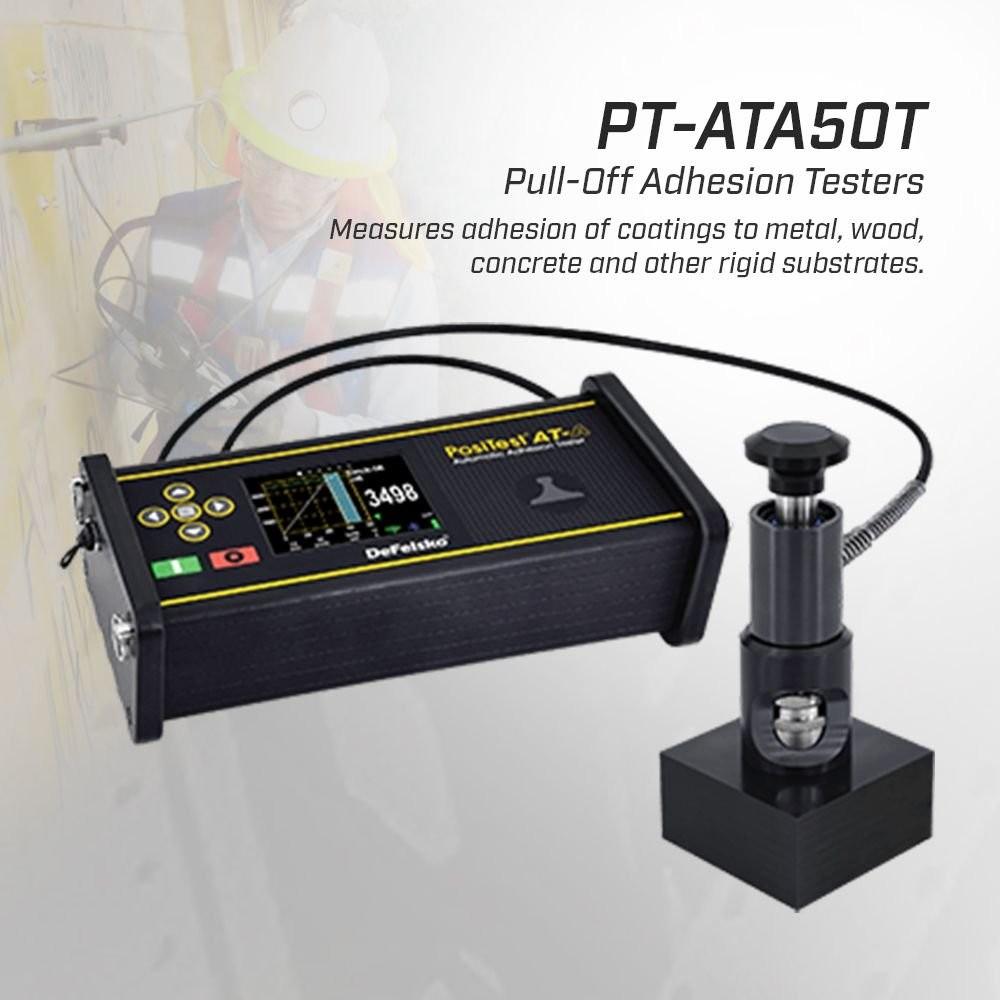

DeFelsko PT-ATA50T เครื่องทดสอบแรงยึดเกาะพื้นผิวแบบอัตโนมัติ | 50 x 50 mm Tile Kit (BS EN 12004-2)

PT-ATA50T ฟังก์ชั่นการวัด

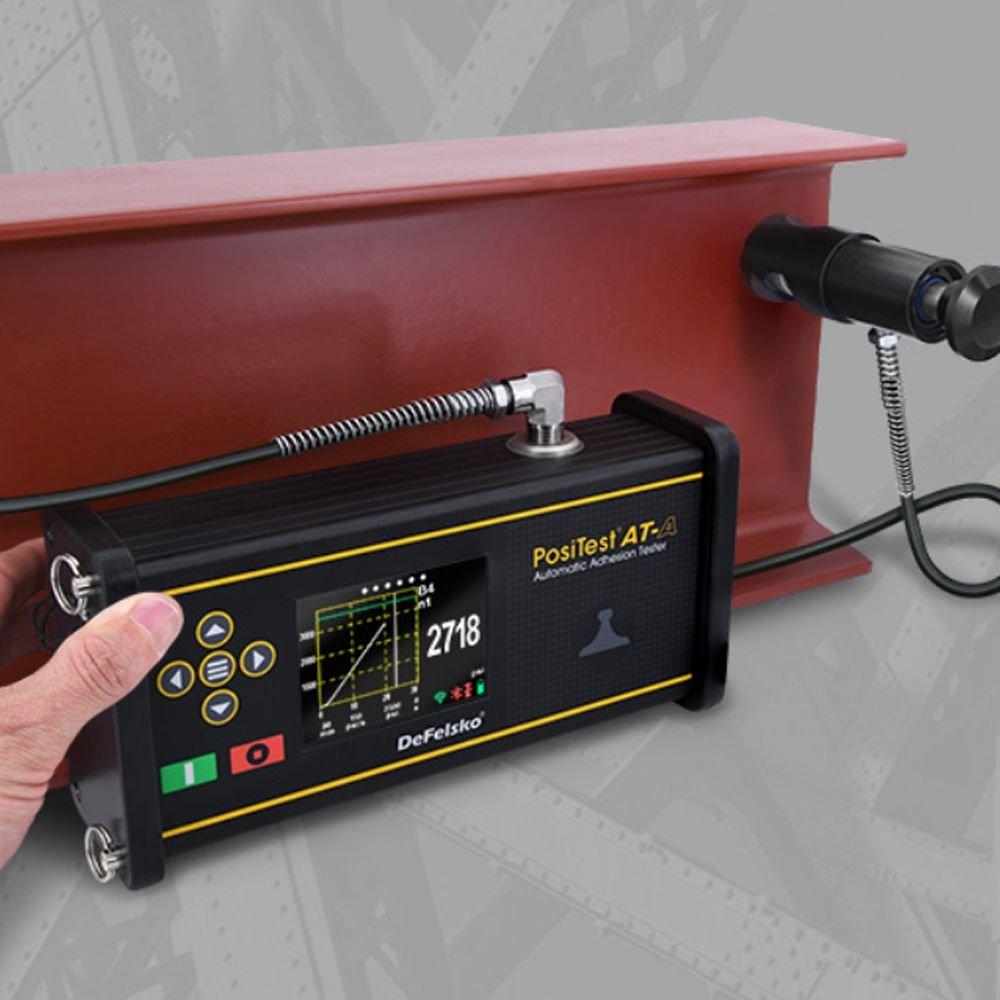

เครื่องทดสอบแรงยึดเกาะพื้นผิวแบบอัตโนมัติ

PT-ATA50T จุดเด่น

คุณสมบัติเด่นของ Defelsko PosiTest® AT

ระบบปั๊มไฮดรอลิกควบคุมด้วยระบบอิเล็กทรอนิกส์
ช่วยดึงแรงยึดเกาะออกอย่างนุ่มนวลและต่อเนื่องโดยอัตโนมัติ ลดการใช้แรงของผู้ใช้งาน และลดความเสี่ยงในการรบกวนกระบวนการทดสอบ
สามารถปรับอัตราการดึง, ขีดจำกัดแรงดึง และระยะเวลาการคงแรง
ได้ตามความต้องการของผู้ใช้งาน
หน่วยความจำภายในขนาดใหญ่
รองรับการจัดเก็บข้อมูลสูงสุด 100,000 ครั้ง แบ่งได้สูงสุด 1,000 กลุ่มการทดสอบ พร้อมบันทึกค่าต่างๆ ได้แก่ ค่าสูงสุดของแรงดึง, อัตราการดึง, ระยะเวลาการทดสอบ, กราฟแรงดันตามเวลา, ขนาดดอลลี่, ผลสอบผ่าน/ไม่ผ่าน, ลักษณะการแตกหัก และหมายเหตุจากผู้ใช้งาน

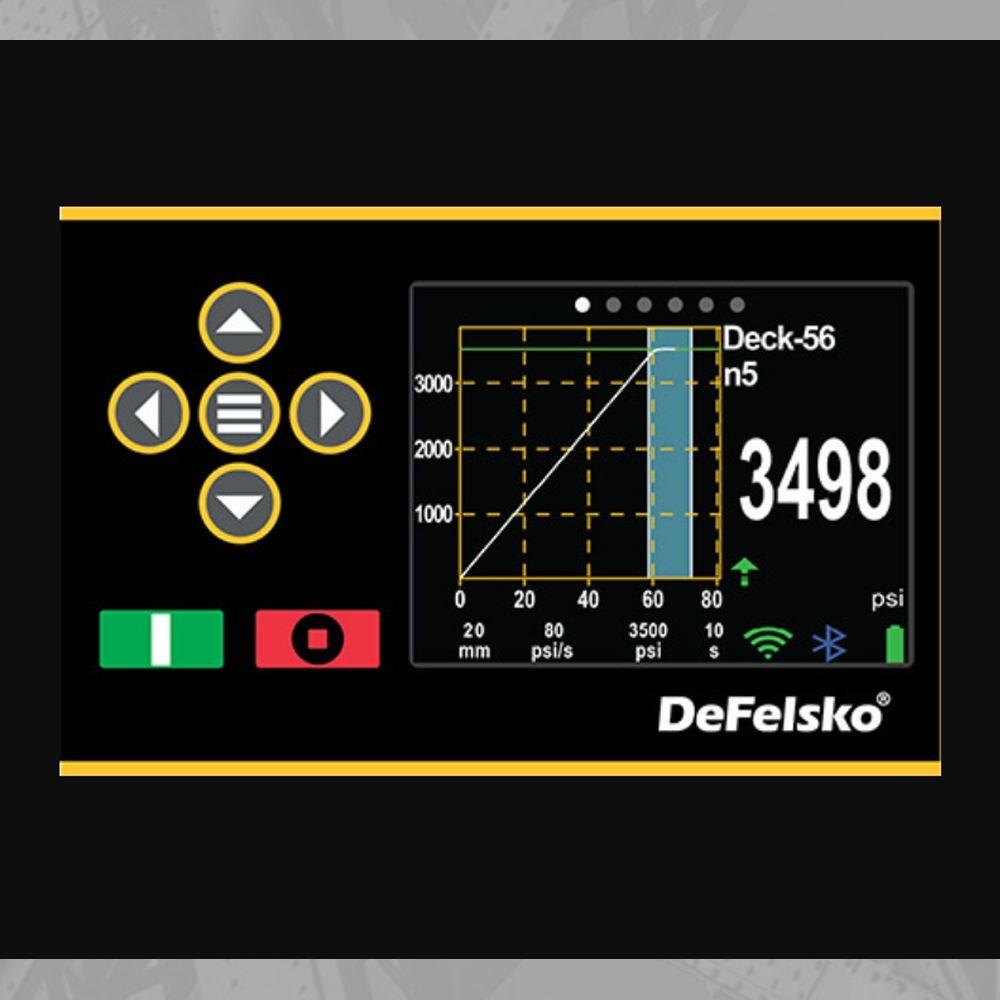

หน้าจอสัมผัสสี ทนต่อแรงกระแทกและรอยขีดข่วน
พร้อมแป้นพิมพ์สำหรับใช้งานได้ทั้งแบบใส่หรือไม่ใส่ถุงมือ
รองรับการเชื่อมต่อกับซอฟต์แวร์
เช่น PosiSoft Desktop, PosiSoft.net และแอป PosiTector (รองรับทั้ง iOS และ Android)
แม่นยำสูงและใช้งานง่าย
ออกแบบให้สามารถอ่านค่าแรงดึง (Pull-off) ได้อย่างแม่นยำ พร้อมหน้าจอแสดงผลแบบดิจิทัลที่ชัดเจน
มีให้เลือกทั้งรุ่น Manual และ Automatic
ตอบโจทย์การใช้งานที่หลากหลาย ไม่ว่าจะเป็นงานควบคุมคุณภาพภาคสนาม หรือการวิจัยในห้องปฏิบัติการ
รองรับหลายขนาดดอลลี่ (Dolly)
เพื่อความเหมาะสมกับวัสดุและลักษณะของพื้นผิวที่ทดสอบ
พกพาสะดวก โครงสร้างแข็งแรง
ออกแบบให้เหมาะกับงานภาคสนาม มีความทนทานต่อสภาพแวดล้อมอุตสาหกรรม

Memory and Reporting Features

- หน่วยความจำภายในสามารถจัดเก็บข้อมูลสูงสุด 100,000 ครั้ง แบ่งได้ถึง 1,000 กลุ่มการทดสอบ (batches) โดยบันทึกรายละเอียดครบถ้วน ได้แก่ แรงดึงสูงสุด, อัตราการดึง, ระยะเวลาการทดสอบ, กราฟแรงดันตามเวลา, ขนาดดอลลี่, ผลสอบผ่าน/ไม่ผ่าน, ลักษณะการแตกหัก และหมายเหตุเพิ่มเติม
- สามารถบันทึกผลลัพธ์ในรูปแบบ ผ่าน/ไม่ผ่าน (Pass/Fail) พร้อมจำแนกประเภทของการแตกหัก เช่น การแตกภายใน (Cohesive), การหลุดล่อนระหว่างชั้น (Adhesive), และการล้มเหลวของกาว (Glue Failure)
- รองรับการเชื่อมต่อแบบไร้สายกับอุปกรณ์สมาร์ตดีไวซ์ผ่านแอป PosiTector App (รองรับทั้ง iOS และ Android)
- เชื่อมต่อผ่าน WiFi เพื่อ ส่งข้อมูลไปยัง PosiSoft.net, อัปเดตซอฟต์แวร์อัตโนมัติ และเข้าถึงข้อมูลการวัดผ่านเว็บเบราว์เซอร์มาตรฐานได้ทันที (ดูรายละเอียดเพิ่มเติมในหัวข้อ WiFi Features)
- ฟังก์ชัน PosiSoft USB Drive ช่วยให้สามารถเข้าถึงข้อมูลการวัดและกราฟผ่าน PC/Mac ได้โดยไม่ต้องติดตั้งซอฟต์แวร์เพิ่มเติม เพียงเสียบสาย USB เข้ากับอุปกรณ์
- รองรับการใช้งานร่วมกับซอฟต์แวร์หลากหลาย ได้แก่ PosiSoft Desktop, PosiSoft.net และแอป PosiTector App สำหรับระบบ Apple iOS และ Android

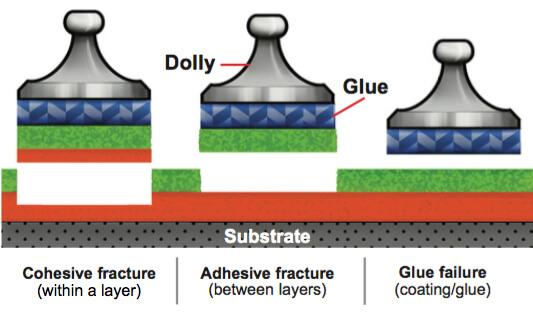

เมื่อทำการทดสอบแรงดึง (Pull-off Test) เสร็จสิ้นแล้ว ควรทำการตรวจสอบดอลลี่และพื้นผิวที่เคลือบไว้ นอกจากการบันทึกค่าแรงดึงสูงสุดแล้ว มาตรฐานระดับประเทศและสากลหลายฉบับ เช่น ASTM D4541 และ ISO 4624 ยัง กำหนดให้บันทึกลักษณะของการแตกหัก (Nature of Fracture) ที่เกิดขึ้นร่วมด้วย

1.Cohesive Fracture (การแตกภายในเนื้อวัสดุเคลือบ): การแตกหักเกิดขึ้นภายในชั้นของวัสดุเคลือบเอง โดยวัสดุเคลือบบนหน้าดอลลี่และบนพื้นผิวทดสอบเป็นชนิดเดียวกัน แสดงให้เห็นว่าแรงยึดเกาะระหว่างวัสดุเคลือบกับพื้นผิวยังคงดีอยู่

2.Adhesive Fracture (การหลุดล่อนระหว่างชั้น): การแตกหักเกิดขึ้นบริเวณรอยต่อระหว่างชั้นวัสดุ เช่น ระหว่างชั้นเคลือบกับพื้นผิว หรือระหว่างชั้นเคลือบต่างชนิด โดยวัสดุเคลือบบนหน้าดอลลี่ไม่ตรงกับวัสดุบนนั้นพื้นผิว แสดงว่าแรงยึดเกาะระหว่างชั้นไม่เพียงพอ

3.Glue Failure (ความล้มเหลวของกาว): เกิดการแยกตัวของกาวอย่างชัดเจน ไม่ว่าจะเป็นการแยกตัวภายในกาวเอง ระหว่างกาวกับวัสดุเคลือบ หรือระหว่างกาวกับดอลลี่ โดยสังเกตได้ว่าไม่มีวัสดุเคลือบติดอยู่บนหน้าดอลลี่เลย แสดงว่าปัญหาอยู่ที่คุณสมบัติของกาวหรือกระบวนการติดตั้ง

PT-ATA50T ช่วงการวัด

DeFelsko PT-ATA Series ทั้ง 4 รุ่น

Order Code  ATA20

Dolly size and stand-off*  20mm

Typical Applications  Higher bond strength coatings on metals

Range

0.7 – 24 MPa
100 – 3500 psi
220 – 7550 N

Resolution 0.01 MPa (1 psi)
Accuracy ±1% Full Scale

Included Dollies  Ø20 mm (qty 20) Aluminum

Cutting Tool 20 mm hole saw

Order Code  ATA50

Dolly size and stand-off*  50mm

Typical Applications  Lower bond strength coatings on wood, concrete and plastic

Range

0.1 – 3.8 MPa
16 – 560 psi
220 – 7550 N

Resolution 0.01 MPa (1 psi)
Accuracy ±1% Full Scale

Included Dollies  Ø50 mm (qty 8)

Cutting Tool 50 mm hole saw

Order Code  ATA50T

Dolly size and stand-off*  50x50 mm

Typical Applications  Cementitious adhesives for tiles

Range

0.1 – 3.0 MPa
13 – 440 psi
220 – 7550 N

Resolution 0.01 MPa (1 psi)
Accuracy ±1% Full Scale

Included Dollies 50x50 mm Plate (qty 4) with threaded post Steel

Order Code  ATA50C

Dolly size and stand-off*  50mm

Typical Applications  Concrete surfaces and overlays

Range

0.1 – 3.8 MPa
16 – 560 psi
220 – 7550 N

Resolution 0.01 MPa (1 psi)
Accuracy ±1% Full Scale

Included Dollies Ø50 mm (qty 4) with ≥ 25 mm thickness Steel

Cutting Tool 50 mm diamond grit hole saw with arbor

PT-ATA50T Power Supply

built-in rechargeable Li-ion battery with charger

PT-ATA50T อุปกรณ์ที่มาในชุด

เครื่องทดสอบแรงยึดเกาะแบบอัตโนมัติ
แบตเตอรี่ Li-ion แบบชาร์จไฟได้ในตัว พร้อมเครื่องชาร์จ
ดอลลี่ (Dollies)
แผ่นขัดผิว (Abrasive pad)
เครื่องมือตัดแต่งพื้นผิว
กาวพร้อมไม้คนและพาเลตผสม
สำลีก้าน
สาย USB
ซอฟต์แวร์ PosiSoft
คู่มือการใช้งาน
สายสะพายไหล่
ใบรับรองการสอบเทียบ (Certificate of Calibration) ที่สามารถสอบกลับได้ถึง NIST
กล่องใส่อุปกรณ์น้ำหนักเบา แข็งแรง ทนทาน พร้อมหูหิ้ว

PT-ATA50T ข้อมูลจำเพาะ

การใช้งานที่หลากหลาย

เครื่องทดสอบแรงยึดเกาะ Defelsko PosiTest® AT ถูกนำไปใช้ในหลากหลายอุตสาหกรรม เช่น:
- การเคลือบสีในอุตสาหกรรมยานยนต์และต่อเรือ
- งานวิศวกรรมโครงสร้างและการก่อสร้าง
- การตรวจสอบคุณภาพการเคลือบผิวโลหะ เหล็ก และคอนกรีต
- การวิจัยและพัฒนาในห้องปฏิบัติการ

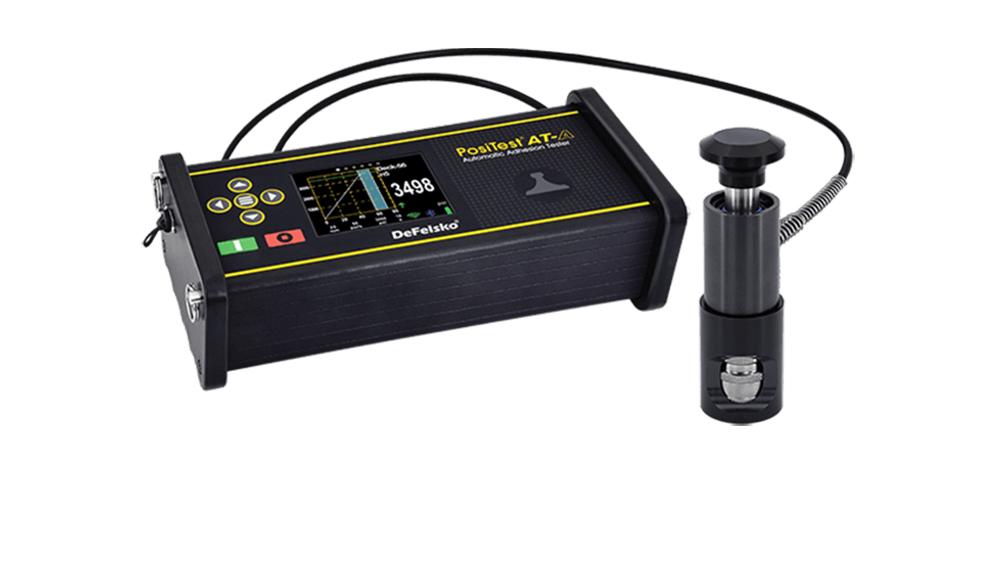

                                                               ▲ Dolly size & Standoff 20 mm Typical Applications Coatings on Metal

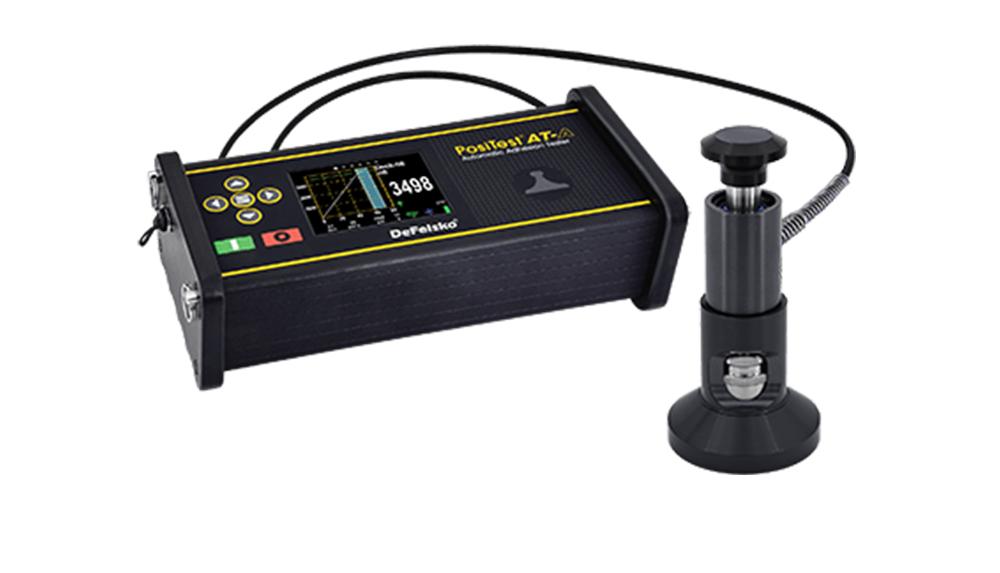

                                                                    ▲ Dolly size & Standoff 50 mm Coatings on Concrete, Wood and Plastic

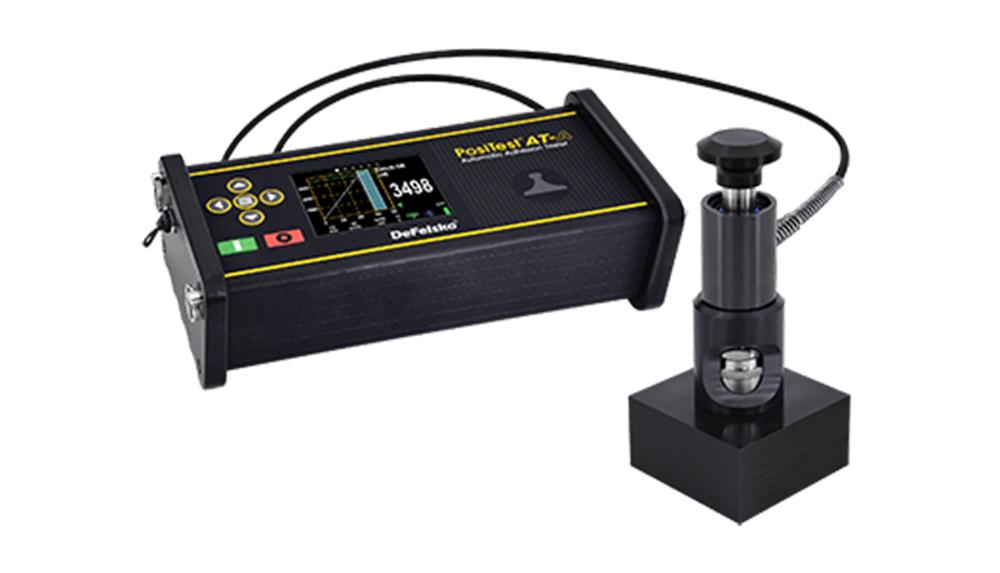

                                                                    ▲ Dolly size & Standoff 50 x 50 mm Tile Adhesion Strength Conforms to EN 12004-2

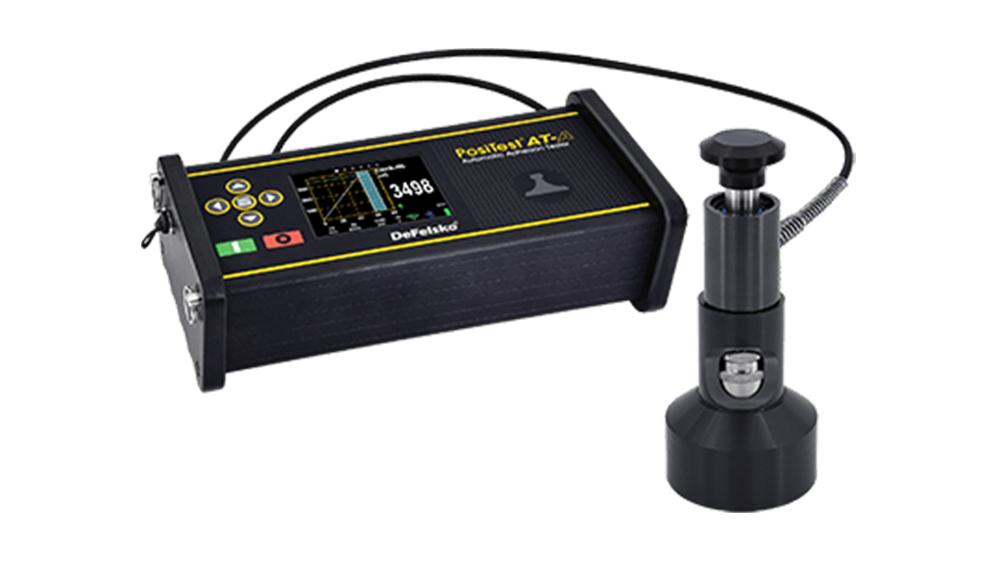

                                                                ▲ Dolly size & Standoff 50 mm Concrete Surfaces and Overlays Conforms to ASTM C1583 and EN 1542

สามารถอัปเกรดแทนกล่องมาตรฐาน เป็นกล่อง Pelican แจ้งได้กับฝ่ายขาย (อุปกรณ์เสริม)

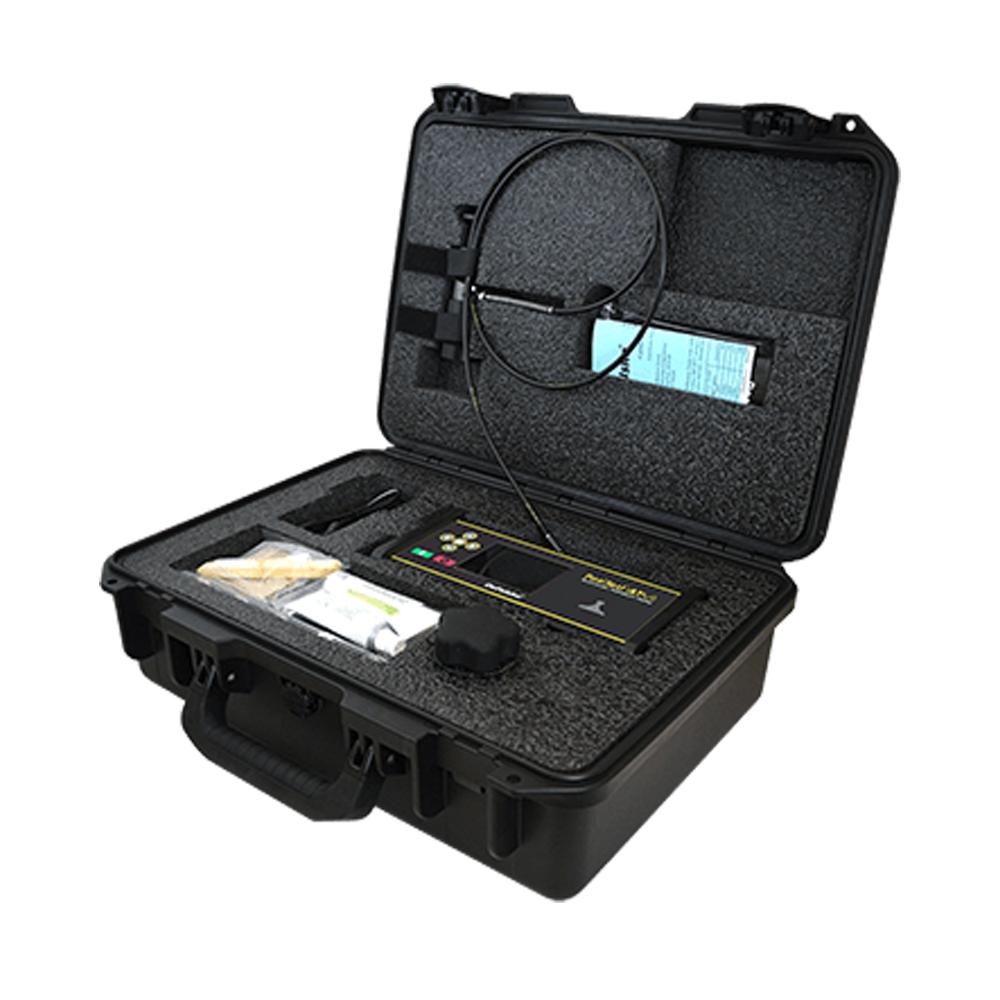

กล่อง Pelican แบบ Heavy-duty กันน้ำ พร้อมฟองน้ำภายในที่ออกแบบพิเศษเฉพาะ เพื่อรองรับและป้องกันเครื่องมือ PosiTest® AT-A ได้อย่างมั่นคงและปลอดภัย กล่องชนิดนี้สามารถ อัปเกรดแทนกล่องมาตรฐานในขณะสั่งซื้อ หรือ ซื้อเพิ่มเติมภายหลังเป็นอุปกรณ์เสริม ก็ได้

1.กันน้ำได้เต็มประสิทธิภาพ (Waterproof)
2.มาพร้อม ตัวล็อก Press & Pull แบบเปิดง่าย 2 จุด
3.ด้ามจับนุ่มสองชั้น จับถนัดมือ สะดวกสบาย
4.แข็งแรงแต่มีน้ำหนักเบา พกพาสะดวก
5.มีช่องสำหรับใส่แม่กุญแจล็อกได้ 2 ตำแหน่ง เพื่อความปลอดภัย
6.ขนาดเหมาะสมสำหรับขึ้นเครื่องบินเป็นสัมภาระถือขึ้นเครื่อง (Carry-on luggage)
7.ขนาดภายนอก (กว้าง x ยาว x ลึก): 18.20" x 13.40" x 6.70" (46.2 x 34 x 17 ซม.)

วิธีการทดสอบแรงยึดเกาะอื่น ๆ

นอกเหนือจากการทดสอบแรงยึดเกาะด้วยเครื่องแบบ Pull-off แล้ว ยังมีวิธีการทดสอบแรงยึดเกาะอีกหลายประเภท โดยบางวิธีใช้งานร่วมกับ เครื่องทดสอบแรงดึง (Tensile Test Machine) เช่น:

- ทาสีลงบนพื้นผิวแล้วฝังแถบผ้าไว้ในสี จากนั้นให้เครื่องดึงแถบผ้าและพื้นผิวออกจากกัน
- หรือทาสีระหว่างแผ่นพื้นผิว 2 แผ่น แล้วใช้เครื่องดึงทั้งสองแผ่นแยกออกจากกัน

ASTM D2370 เป็นมาตรฐานที่ใช้ในการทดสอบ การยืดตัว, ความแข็งแรงเชิงแรงดึง และความแข็งของฟิล์มอินทรีย์ โดยทดสอบในลักษณะเป็นฟิล์มอิสระ (Free Film)

ASTM D5179 เป็นการทดสอบแรงยึดเกาะของวัสดุเคลือบอินทรีย์บนพลาสติก โดยติดแท่งอะลูมิเนียมลงบนพื้นผิว แล้วดึงออกด้วยเครื่องทดสอบแรงดึง

ASTM D4145 เป็นวิธีทดสอบการงอ (Bending Test) เพื่อวัดความยืดหยุ่นและแรงยึดเกาะของวัสดุเคลือบบนแผ่นโลหะก่อนขึ้นรูป เช่น การรีด, การพับด้วยเบรก, หรือกระบวนการแปรรูปอื่น ๆ ซึ่งอาจทำให้ชั้นเคลือบเกิดรอยแตก, หลุดล่อน หรือสูญเสียแรงยึดเกาะ การทดสอบนี้จึงใช้ประเมินความทนทานของระบบเคลือบในกระบวนการผลิต

ASTM D4146 ใช้สำหรับทดสอบความสามารถในการขึ้นรูป (Formability) และแรงยึดเกาะของสารเคลือบที่ประกอบด้วย ซิงค์ไพรเมอร์/โครเมต ที่เคลือบจากโรงงาน โดยทำการยืดตัวชิ้นทดสอบแบบสองแกน (Biaxial) จากนั้นติดเทปกาวบริเวณที่ถูกยืด แล้วลอกออกเพื่อตรวจสอบปริมาณสารเคลือบที่หลุดลอก เปรียบเทียบกับมาตรฐานภาพถ่ายเพื่อประเมินระดับการยึดเกาะ

นอกจากนี้ ยังมีวิธีทดสอบแรงยึดเกาะอื่น ๆ ที่ได้จากการทดสอบความแข็ง เช่น:

- การทดสอบด้วยดินสอ (Pencil Hardness)
- การทดสอบแรงกระแทกจากกรวด (Gravelometer)
- การตกกระแทก (Falling Dart)
- การงอด้วยแท่ง (Mandrel Bend)

ซึ่งการหลุดล่อนของสารเคลือบ (Chip-off) ที่เกิดขึ้นระหว่างการทดสอบเหล่านี้ ควรถูกบันทึกไว้ด้วย สุดท้าย ในบางการทดสอบความทนทานต่อสารเคมี อาจพบการสูญเสียแรงยึดเกาะ เช่น การเกิดฟองอากาศ, การพองตัว หรือการหลุดลอกของชั้นเคลือบ
