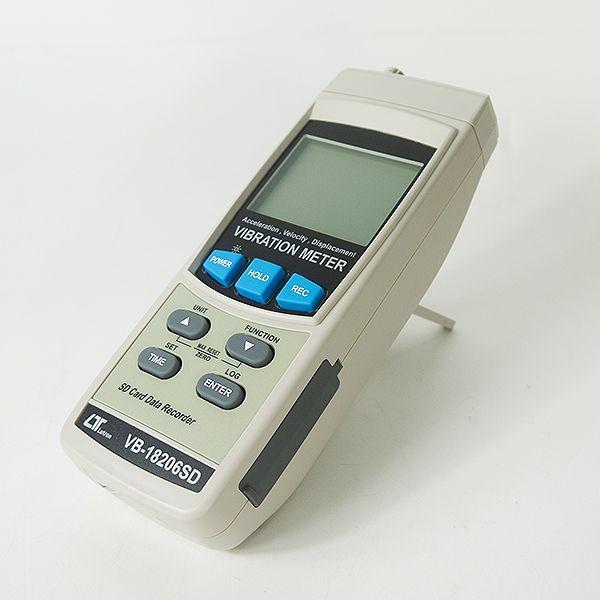

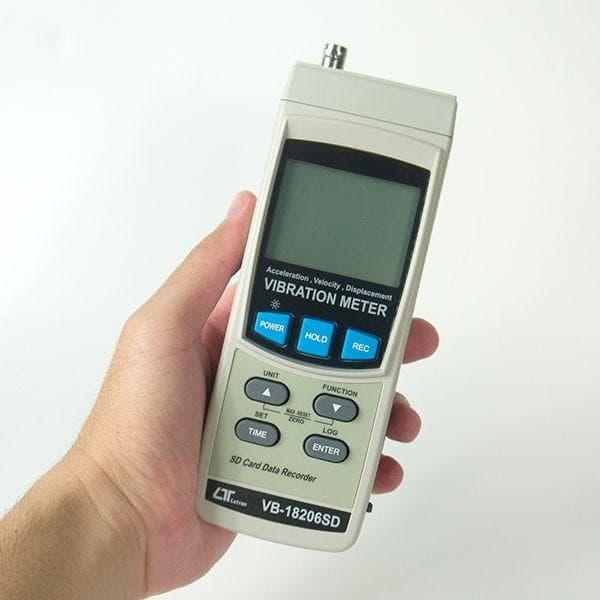

Lutron VB-18206SD เครื่องวัดความสั่นสะเทือน | SD Card
VB-18206SD
VB-18206SD

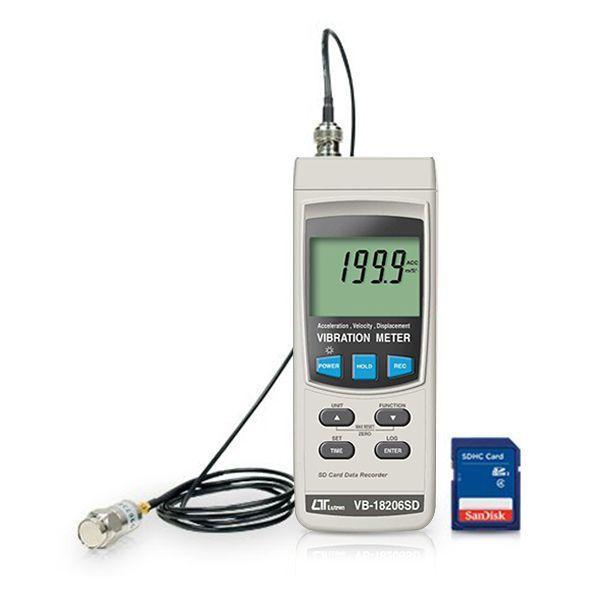

เครื่องวัดความสั่นสะเทือน เซนเซอร์แบบแม่เหล็ก Magnatic Base สามารถวัด Acceleration, Velocity, Displacement ช่วงความถี่ 10 Hz ถึง 1 kHz มาตรฐาน ISO2954 บันทึกข้อมูลลงบน SD card แบบ Real-time Vibration Sensor cable ยาว 1.2 เมตร ถ่ายโอนข้อมูลได้ผ่าน RS-232 และ USB PC interface ยี่ห้อ Lutron, Taiwan
จำนวน
สินค้าในคลัง9
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
หน้าจอค้าง กดอะไรไม่ได้เลย แต่ค่ายังวัดได้อยู่ ต้องทำอย่างไร
หากต้องการนำไปวัดงานต่อไปนี้
1. วัดการสั่นของ bearing ใน spindle
2. วัดการสั่นของ bearing ใน motor
จุดประสงค์เพื่อทราบประสิทธิภาพ bearing
รบกวนคอนเฟิร์มกลับว่า VB-18206SD Vibration meter สามารถใช้วัดได้หรือไม่ค่ะ
VB-18206SD ฟังก์ชั่นการวัด
วัดความสั่นสะเทือน
VB-18206SD จุดเด่น
เครื่องวัดความสั่นสะเทือน สามารถวัด Acceleration, Velocity และ Displacement ที่ช่วงความถี่ 10 Hz ถึง 1 KHz แสดงผลแบบดิจิตอลผ่านหน้าจอ LCD มาพร้อมฟังก์ชั่น Data Hold, Record Max./Min. สามารถตั้งค่าการปิดเครื่องได้ทั้งแบบ Auto และ Manual เพื่อประหยัดพลังงานเมื่อไม่มีการใช้งานตัวเครื่อง และรองรับการบันทึกข้อมูลแบบ Real-time ด้วย SD Card สูงสุดถึง 32GB สามารถถ่ายโอนข้อมูลลงคอมพิวเตอร์ผ่าน RS-232 และ USB PC interface เพื่อสะดวกในการวิเคราะห์ข้อมูลต่อไป

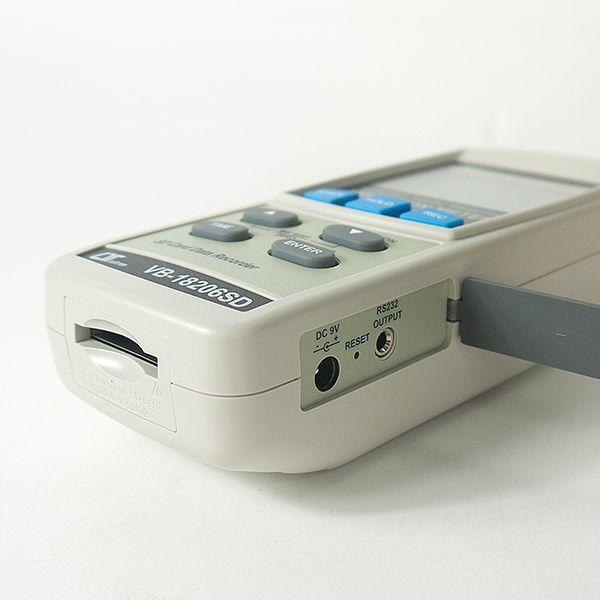

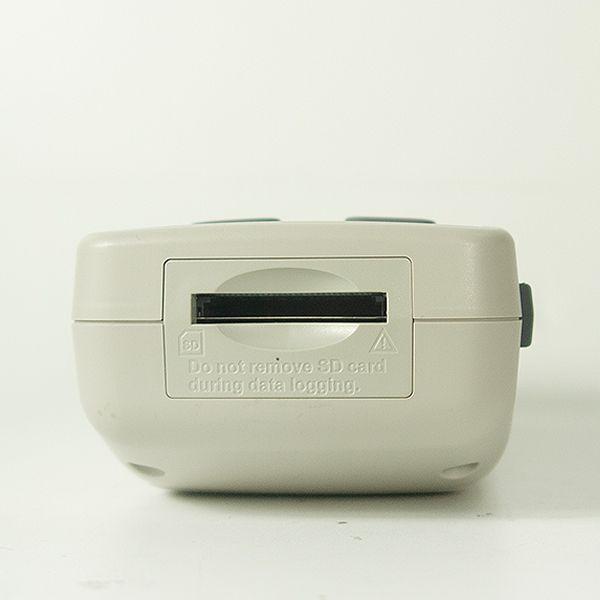

▼ การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน
▲ EXCEL data screen (for example)
▲ EXCEL graphic screen (for example)
ช่วงการวัด
Acceleration (อัตราเร่ง) – โหมด RMS, Peak, Max Hold
หน่วยวัด | ช่วง (Range) | ละเอียด (Resolution) | ความแม่นยำ (Accuracy) | จุดสอบเทียบ (Calibration Point) |
|---|---|---|---|---|
m/s² | 0.5 - 199.9 | 0.1 | ± (5% + 5d) @ 160 Hz, 80 Hz, 23 ± 5℃ | 50 m/s² (160 Hz) |
G | 0.05 - 20.39 | 0.01 | ± (5% + 5d) @ 160 Hz, 80 Hz, 23 ± 5℃ | 50 m/s² (160 Hz) |
ft/s² | 2 - 656 | 1 | ± (5% + 5d) @ 160 Hz, 80 Hz, 23 ± 5℃ | 50 m/s² (160 Hz) |
Velocity (ความเร็ว) – โหมด RMS, Peak, Max Hold
หน่วยวัด | ช่วง (Range) | ละเอียด (Resolution) | ความแม่นยำ (Accuracy) | จุดสอบเทียบ (Calibration Point) |
|---|---|---|---|---|
mm/s | 0.5 - 199.9 | 0.1 | ± (5% + 5d) @ 160 Hz, 80 Hz, 23 ± 5℃ | 50 mm/s (160 Hz) |
cm/s | 0.05 - 19.99 | 0.1 | ± (5% + 5d) @ 160 Hz, 80 Hz, 23 ± 5℃ | 50 mm/s (160 Hz) |
inch/s | 0.02 - 7.87 | 0.1 | ± (5% + 5d) @ 160 Hz, 80 Hz, 23 ± 5℃ | 50 mm/s (160 Hz) |
Displacement (ระยะกระจาย) – P-P, Max Hold P-P
หน่วยวัด | ช่วง (Range) | ละเอียด (Resolution) | ความแม่นยำ (Accuracy) | จุดสอบเทียบ (Calibration Point) |
|---|---|---|---|---|
mm | 0.014 - 1.999 | 0.001 | ± (5% + 5d) @ 160 Hz, 80 Hz, 23 ± 5℃ | 0.141 mm (160 Hz) |
inch | 0.001 - 0.078 | 0.001 | ± (5% + 5d) @ 160 Hz, 80 Hz, 23 ± 5℃ | 0.141 mm (160 Hz) |
โหมดวัดผล:
RMS: วัดค่า True RMS
Peak: วัดและแสดงค่าสูงสุดรอบล่าสุด
Max. Hold: วัดและคงค่าสูงสุดที่วัดได้
โหมด P-P: วัดค่า Peak to Peak
Max. Hold P-P: วัดและคงค่ามากสุดของ Peak to Peak
Power Supply
แบตเตอรี่ AA 1.5 V (UM3) จำนวน 6 ก้อน

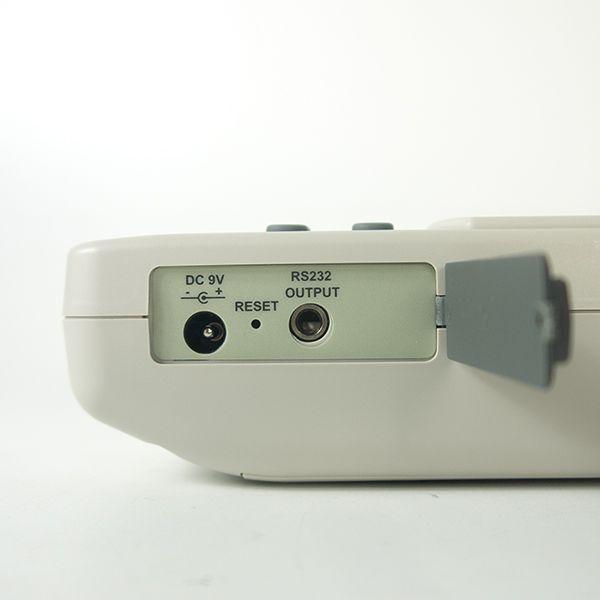

สามารถใช้ อะแดปเตอร์ DC 9V (อุปกรณ์เสริม)
ขนาดและน้ำหนักอุปกรณ์
ขนาดตัวเครื่อง: 203 x 76 x 38 มม.

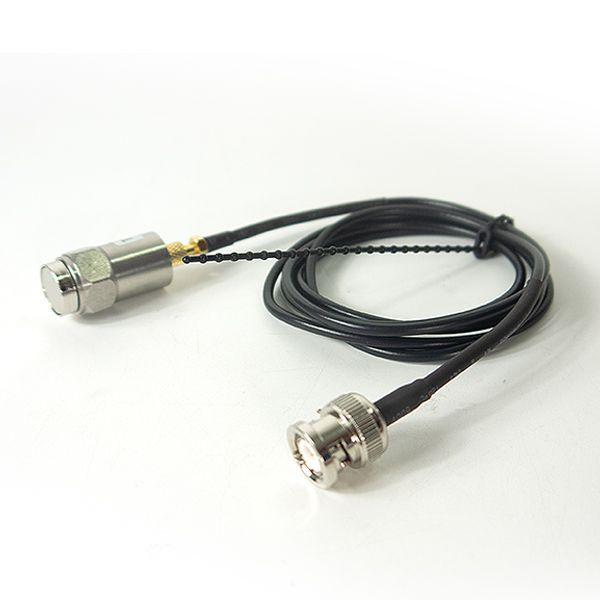

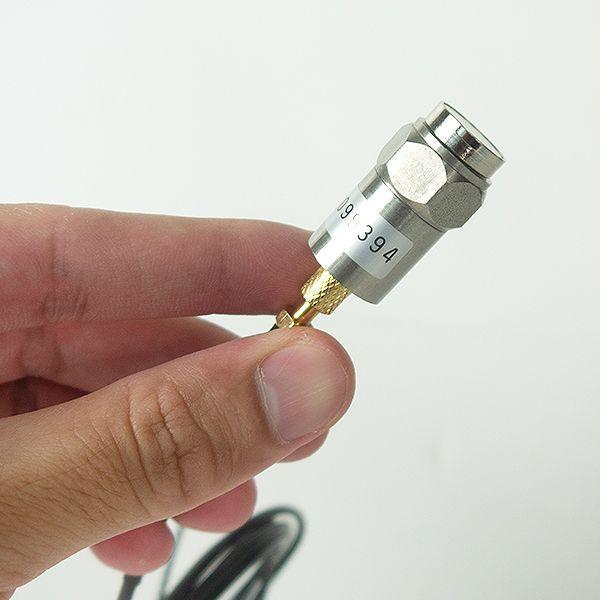

หัวเซนเซอร์วัดแรงสั่นสะเทือน: Ø16 x 37 มม. สายยาว 1.2 ม.
น้ำหนักตัวเครื่อง: 515 กรัม / 1.13 ปอนด์
หัวเซนเซอร์พร้อมสายและฐานแม่เหล็ก: 99 กรัม / 0.22 ปอนด์

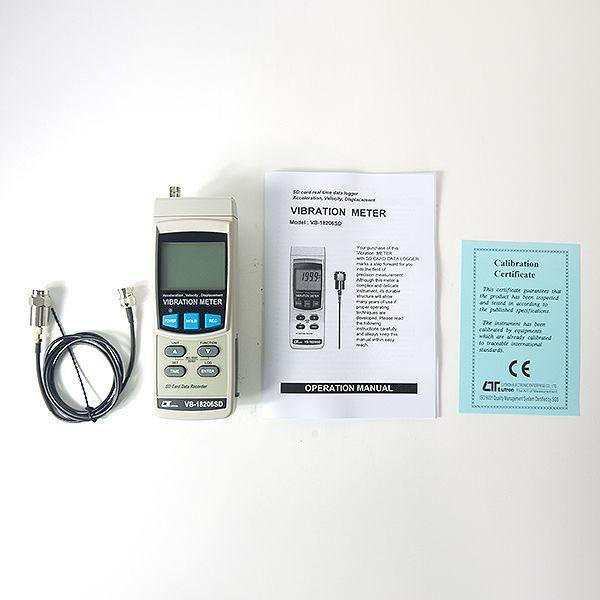

รายการอุปกรณ์มาตรฐานพร้อมชุด
เครื่องหลัก x1
เซนเซอร์วัดแรงสั่นสะเทือนพร้อมสาย x1
ฐานแม่เหล็ก x1

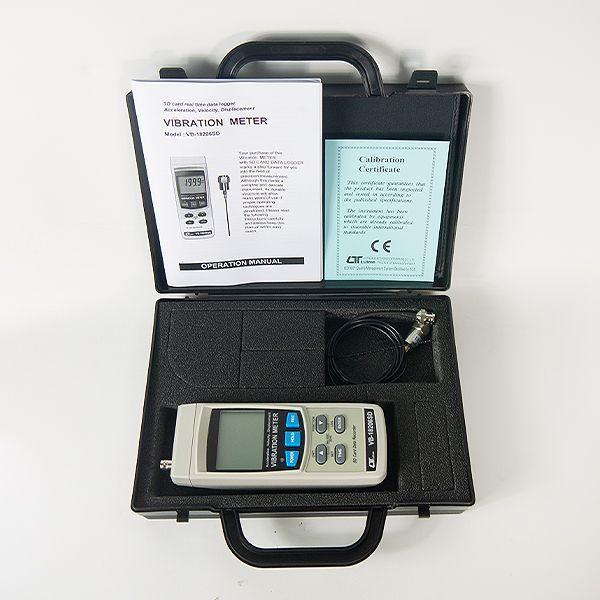

กระเป๋าแข็ง (CA-06) x1
คู่มือการใช้งาน x1
SD Card ขนาด 32GB (แถมฟรี) x1
แบตเตอรี่ AA (แถมฟรี) x6
อุปกรณ์เสริม
Vibration Sensor (VB-83)
AC to DC 9V Adapter (AP-9VA)
สาย USB (USB-01)
สาย RS232 (UPCB-02)
ซอฟต์แวร์เก็บข้อมูล (SW-E816)
กระเป๋าใส่อุปกรณ์ (CA-06)
