Lutron BVB-8217SD เครื่องวัดและบันทึกความสั่นสะเทือน 3 Channels | SD Card

เครื่องวัดและบันทึกความสั่นสะเทือน

เครื่องวัดและบันทึกความสั่นสะเทือน 3 Channels | SD Card

จุดเด่น

• สำหรับการตรวจสอบการสั่นสะเทือนของเครื่องจักรในงานอุตสาหกรรม
• แสดงค่าการสั่นสะเทือนของแกน X, Y, Z (CH1 to CH3) ในเวลาเดียวกัน
• เซนเซอร์เป็นแบบแม่เหล็ก (Magnetic base)
• ได้มาตรฐาน ISO2954
• มีฟังก์ชั่นการบันทึกข้อมูล รูปแบบการบันทึกมีทั้งแบบ Auto และ Manual
• บันทึกลงบน SD Card (รองรับ SD Card 1 ถึง 32 GB)
• แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ไปเสียบยังคอมพิวเตอร์ เปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที
• สามารถตั้งค่าความถี่ในการบันทึกข้อมูล (Sampling Time) ได้ ตั้งแต่ 1 ถึง 3600 วินาที
• ตัวเครื่อง Built-in Clock และ Calendar จึงแสดงข้อมูลเวลาและวันที่ของการบันทึกในไฟล์

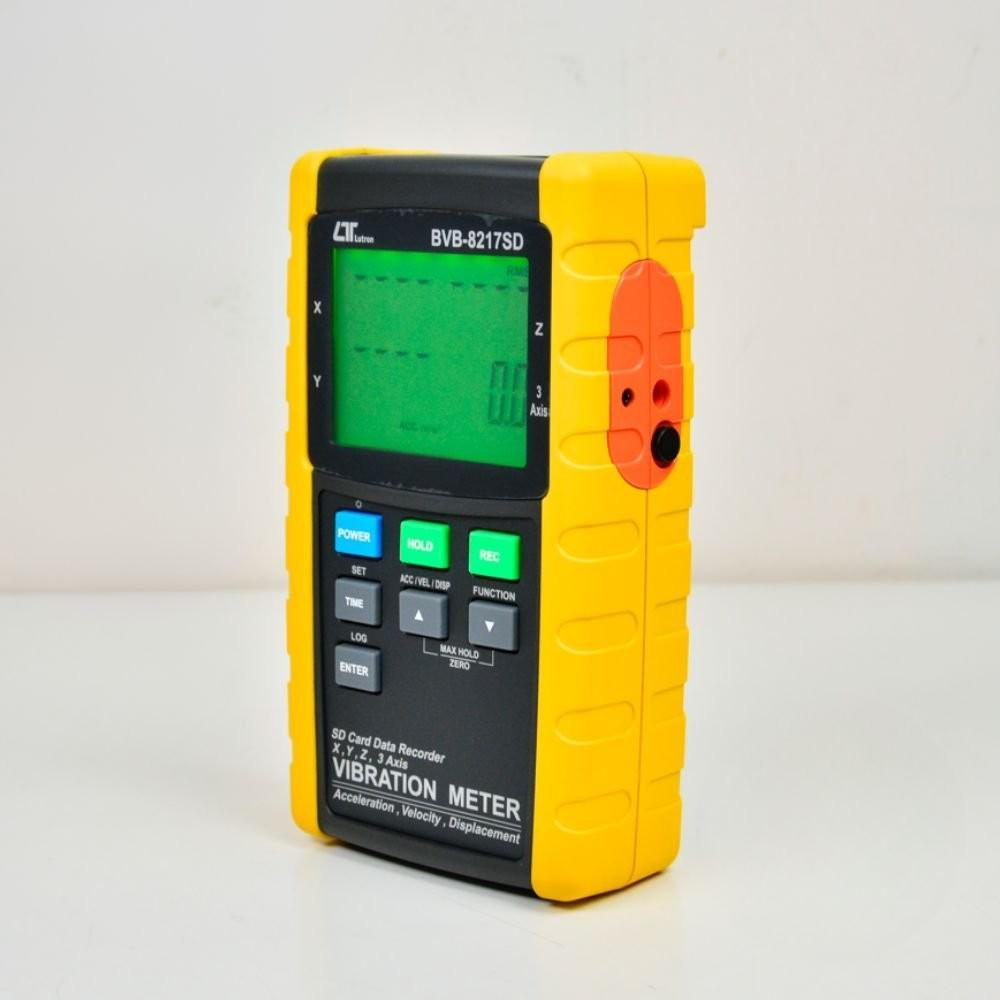

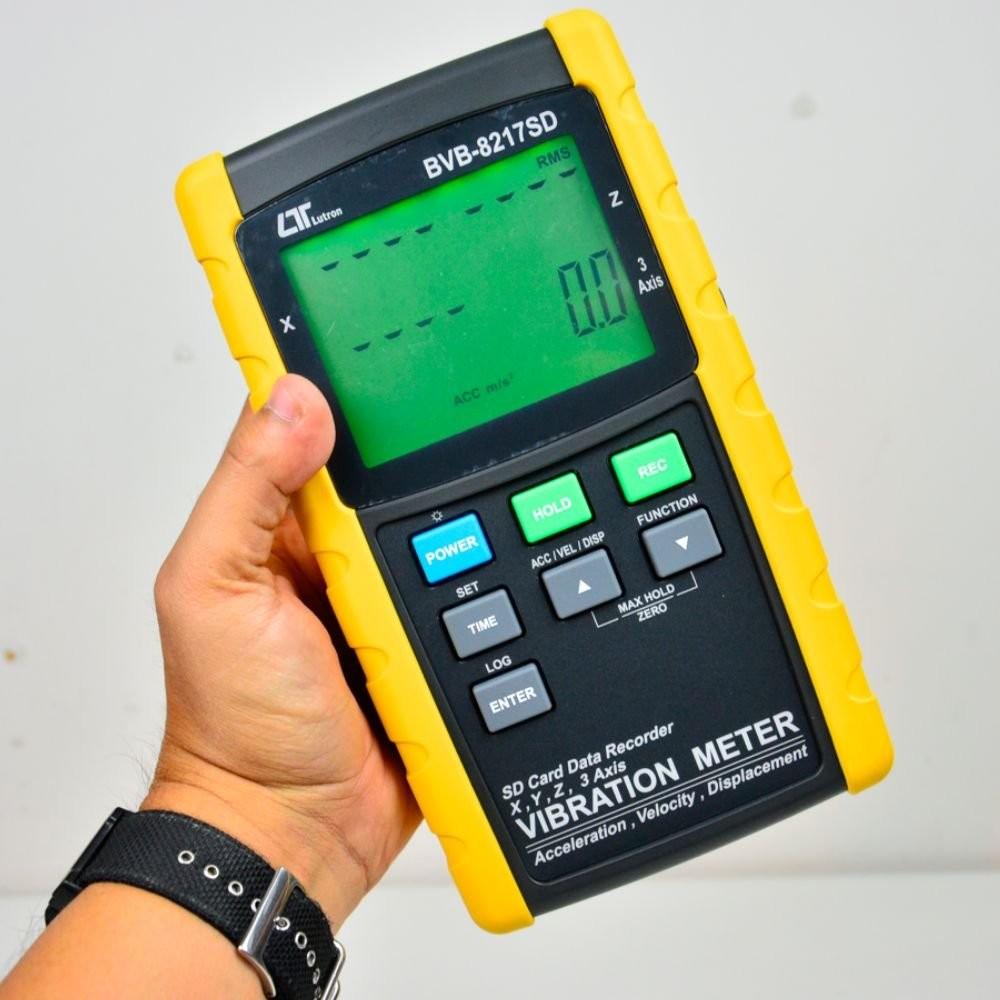

ภาพด้านบน : แสดงลักษณะขนาดเครื่องวัดและบันทึกความสั่นสะเทือน

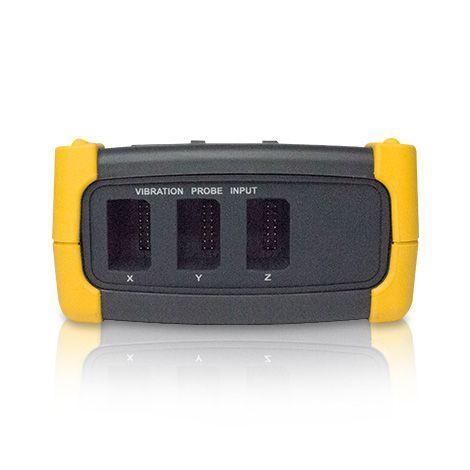

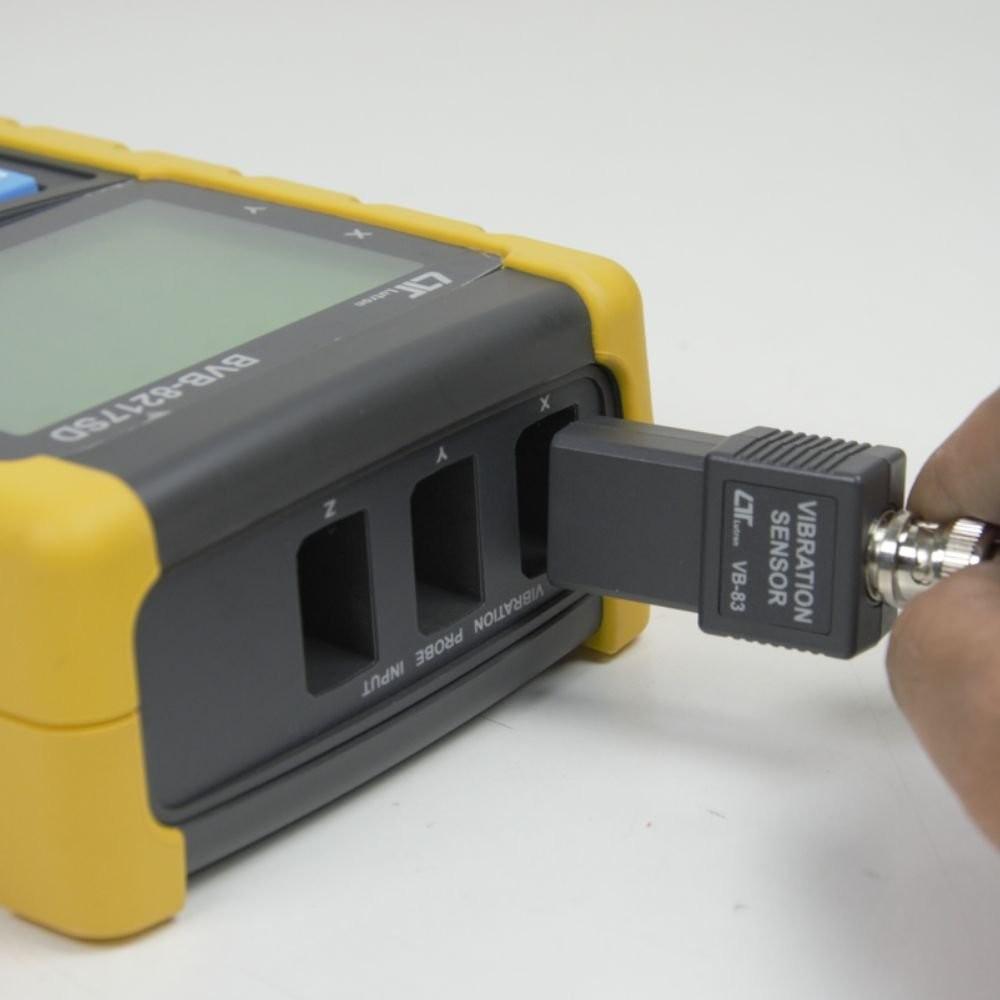

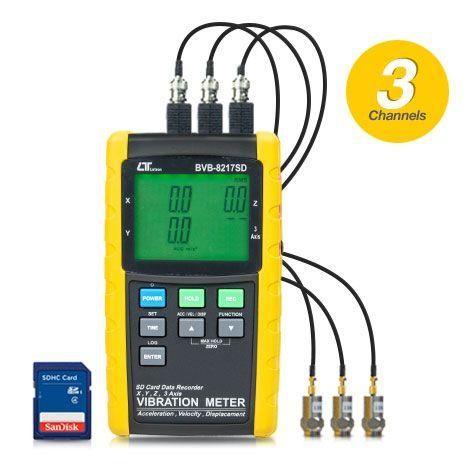

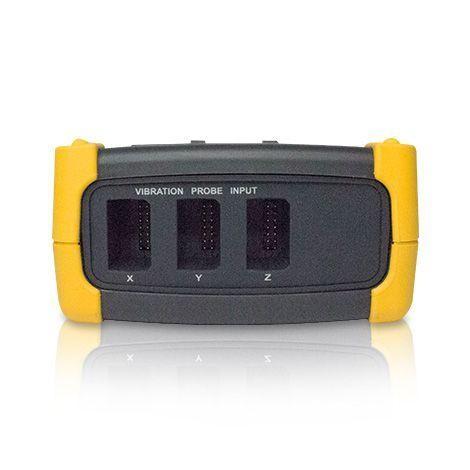

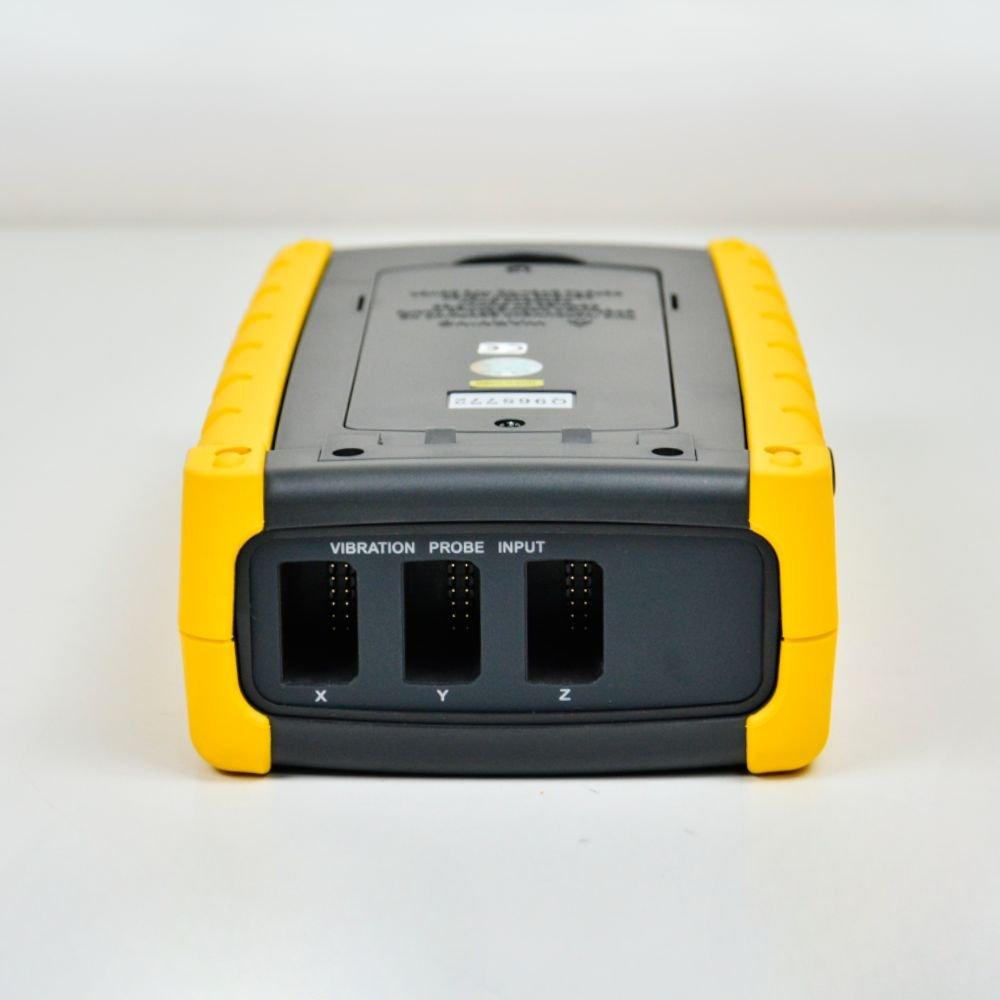

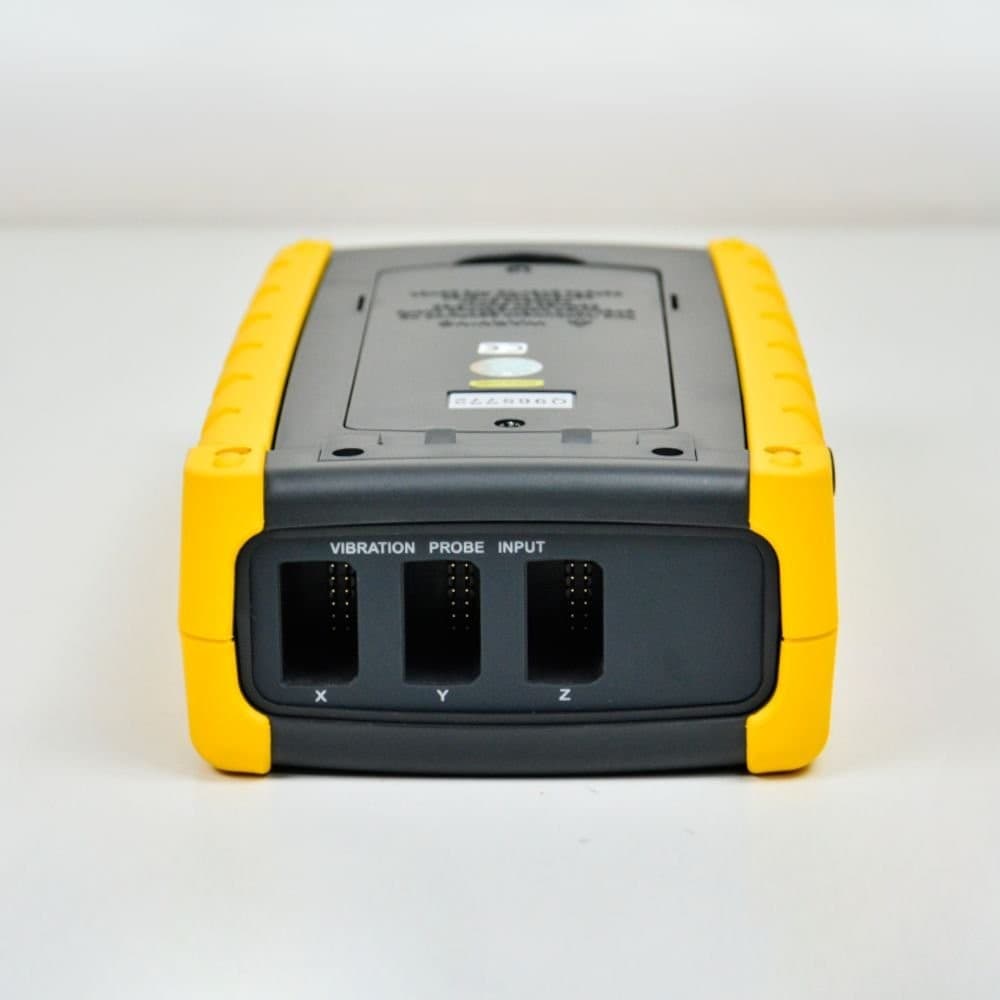

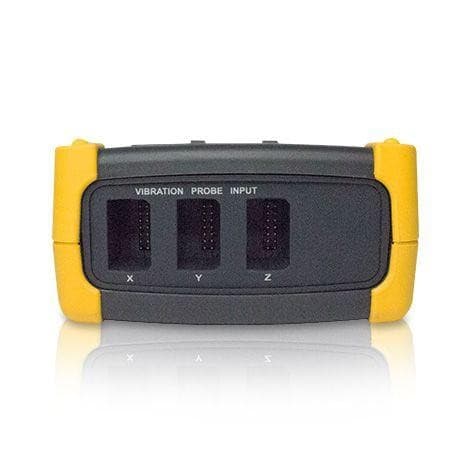

ภาพด้านบน : แสดงลักษณะการเชื่อมต่อเซนเซอร์เข้ากับเครื่องวัดและบันทึกความสั่นสะเทือน

ช่วงการวัด

1. ▼ Acceleration (RMS, Peak, Max Hold)
   m/s2
2. Range 0.5 to 199.9 m/s2
3. Resolution 0.1 m/s2
4. Accuracy ±(5% + 5d) reading
   at 160 Hz, 80 Hz, 23 ± 5 ℃
5. Calibration Point 50 m/s2 (160 Hz)
6. g at (1 g = 9.8 m/s2)
7. Range 0.05 to 20.39 G
8. Resolution 0.01 G
9. Accuracy ±(5% + 5d) reading
   at 160 Hz, 80 Hz, 23 ± 5 ℃
10. Calibration Point 50 m/s2 (160 Hz)
11. ft/s2
12. Range 2 to 656 ft/s2
    Resolution 1 ft/s2
    Accuracy ±(5% + 5d) reading
    at 160 Hz, 80 Hz, 23 ± 5 ℃
    Calibration Point 50 m/s2 (160 Hz)

13. ▼ Velocity (RMS, Peak, Max Hold)
    mm/s
14. Range 0.5 to 199.9 mm/s
15. Resolution 0. 1 mm/s
16. Accuracy ±(5 % + 5d) reading
    at 160 Hz, 80 Hz, 23 ± 5 ℃
17. Calibration Point 50 mm/s (160 Hz)
18. cm/s
19. Range 0.05 to 19.99 cm/s
20. Resolution 0. 01 cm/s
21. Accuracy ±(5 % + 5d) reading
    at 160 Hz, 80 Hz, 23 ± 5 ℃
22. Calibration Point 50 mm/s (160 Hz)
23. inch/s
24. Range 0.02 to 7.87 inch/s
    Resolution 0.01 inch/s
    Accuracy ±(5 % + 5d) reading
    at 160 Hz, 80 Hz, 23 ± 5 ℃
25. Calibration Point 50 mm/s (160 Hz)
26. ▼ Displacement (p-p, Max Hold p-p)
27. mm
28. Range 1.999 mm
    Resolution 0.001 mm
29. Accuracy ±(5 % + 5d) reading
    at 160 Hz, 80 Hz, 23 ± 5 ℃
30. Calibration Point 0.141 mm (160 Hz)
31. inch
32. Range 0.078 inch
33. Resolution 0.001 inch
34. Accuracy ±(5 % + 5d) reading
    at 160 Hz, 80 Hz, 23 ± 5 ℃
35. Calibration Point 0.141 mm (160 Hz)

Power Supply

Battery AA × 8 or Adapter ADC 9V (optional)

ขนาดเครื่อง

• 203 x 76 x 38mm (515g)

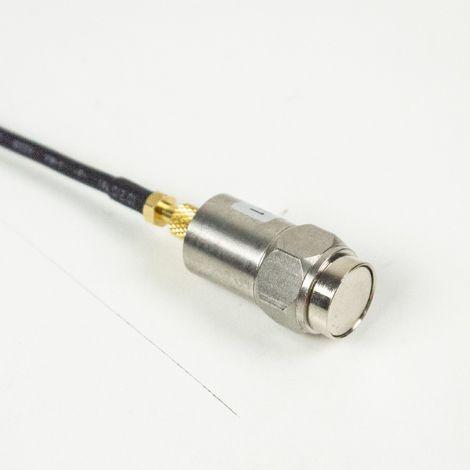

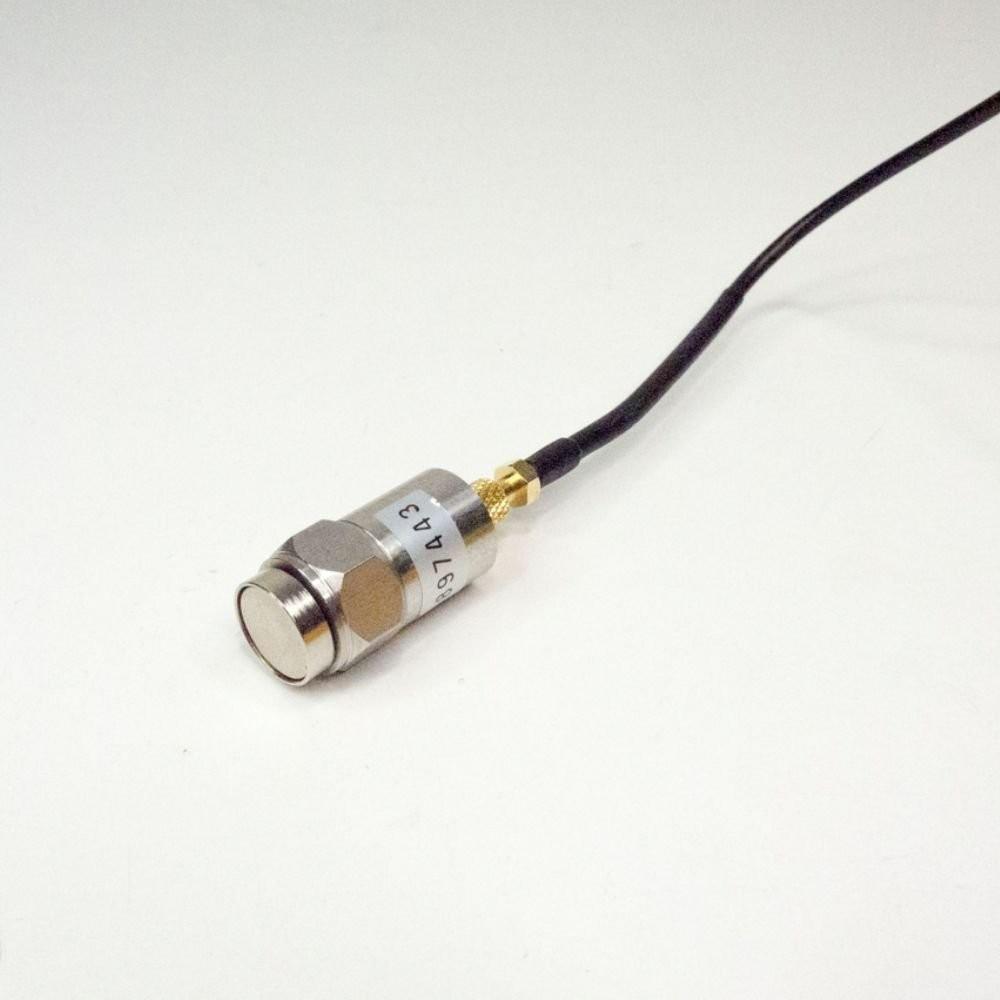

• Probe: ø16mm x 37 mm. | Cable length: 1.2 meter

อุปกรณ์ที่มาในชุด

• Main Unit
• Instruction manual

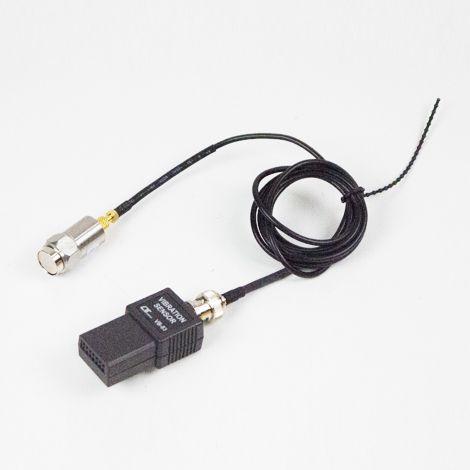

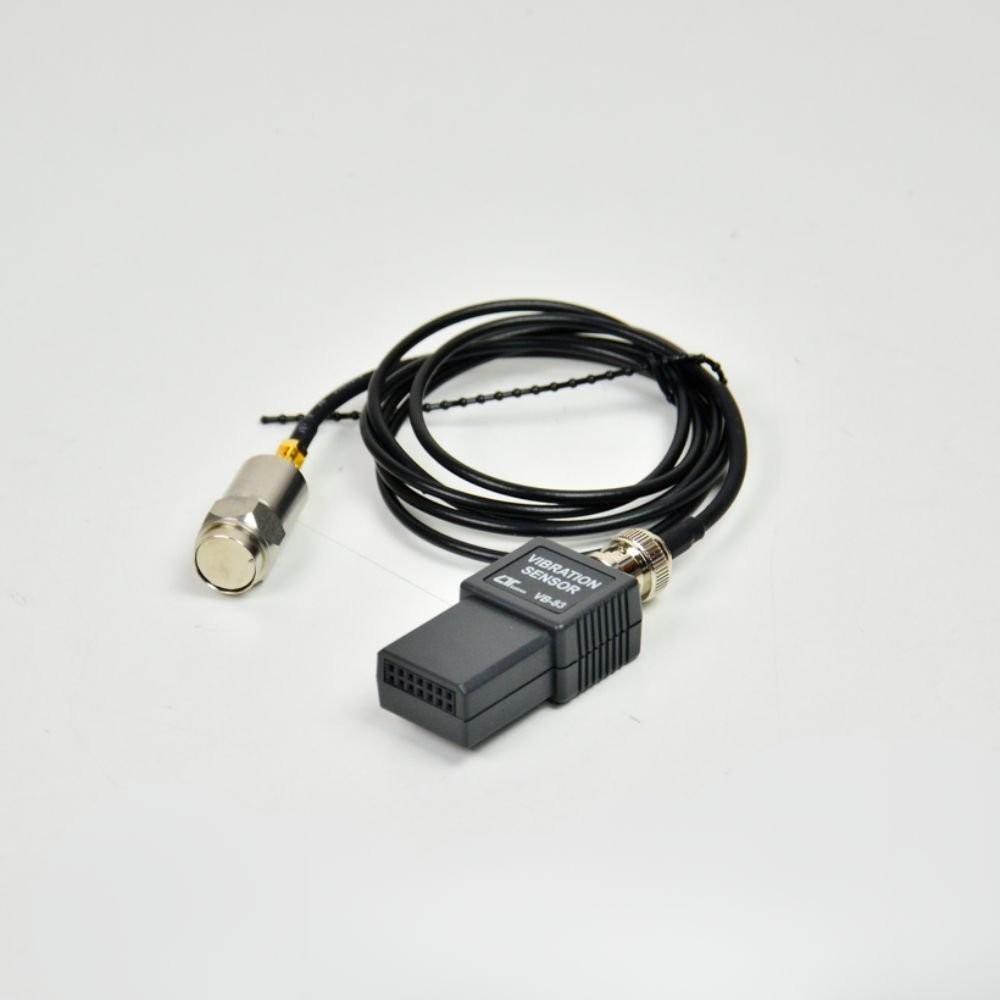

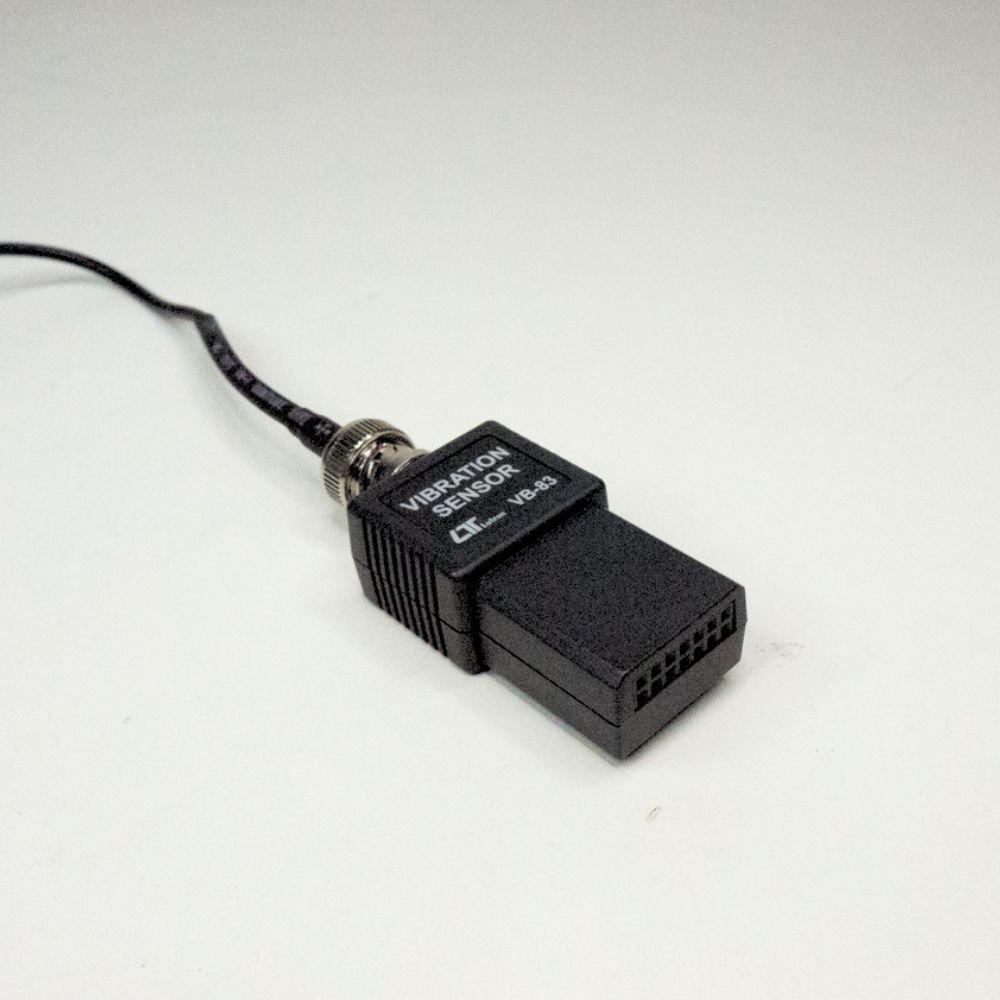

• Vibration sensor set เซนเซอร์ x 1 (VB-83)
• Carrying case
• SD Card 32GB x 1 (เลกะแถมให้ฟรี)

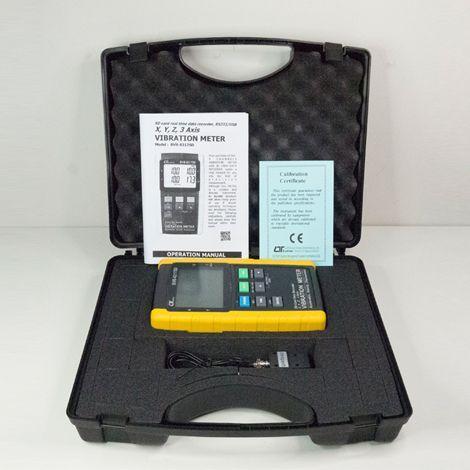

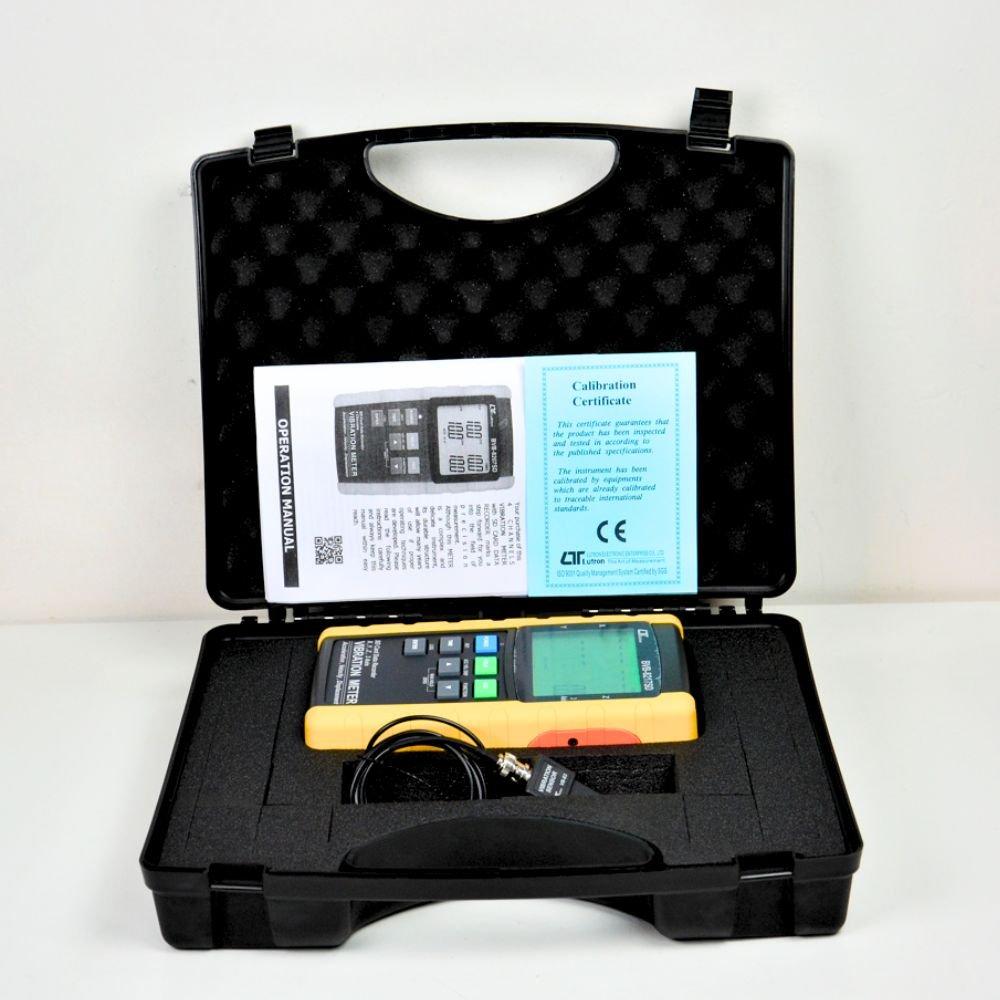

ภาพด้านบน : อุปกรณ์ที่มีในชุด

อุปกรณ์เสริม

• เซนเซอร์ (VB-83)
• Adapter (AP-9VA)
• Data Acquisition Software (SW-E816)
• RS232 Cable (UPCB-02)
• USB Cable (USB-01)

ข้อมูลจำเพาะ

1. Display LCD size : 82 mm x 61 mm (LCD with green backlight)
   Channels Show X, Y, Z ( CH1 to CH3 ) and 3 Axis vibration values in the same LCD
   Measurement Velocity, Acceleration, Displacement
2. Unit
3. Acceleration: meter/s2, g, ft/s2
   Velocity: mm/s, cm/s, inch/s
   Displacement: mm, inch
4. Function
   Acceleration, Velocity: RMS, Peak, Max Hold.
   Displacement: p-p ( peak-peak ), Max Hold p-p
5. Frequency range 10 Hz to 1 KHz (Sensitivity relative during the the frequency range meet ISO2954)
6. Peak Measurement
7. Acceleration, Velocity: To measure and update the peak value
   Displacement: To measure and update the peak to peak ( p-p ) value.
8. Max Hold
9. Acceleration, Velocity: To measure and update the max. peak value
   Displacement: To measure and update the max peak to peak ( p-p ) value
10. Zero Button
11. Under Acceleration ( RMS ) measurement, sensor motionless
    press two Buttons ( 3-5, 3-7, Fig. 1 ) >3 seconds
12. Max. Hold Reset Button
13. Under Max. hold measurement
    press two Buttons ( 3-5, 3-7, Fig. 1 ) >3 seconds
14. Circuit Custom one-chip of microprocessor LSI circuit
15. Datalogger Sampling Time Setting range
16. Auto 1 second to 3600 seconds (Sampling time can set to 1 second, but memory data may loss)
17. Manual Push the data logger button once will save data one time
    (Set the sampling time to 0 second.)
    (Manual mode, can also select the 1 to 99 position ( Location ) no.)
18. Advanced
19. Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second)
    Set sampling time
    Set beep Sound ON/OFF
    Decimal point of SD card setting
    Auto power OFF management
    SD memory card Format
    Set Metric/ Imperial unit

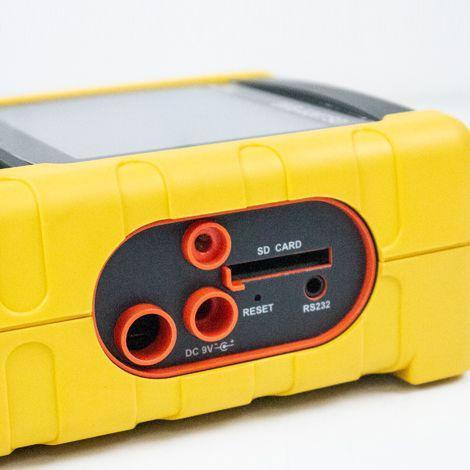

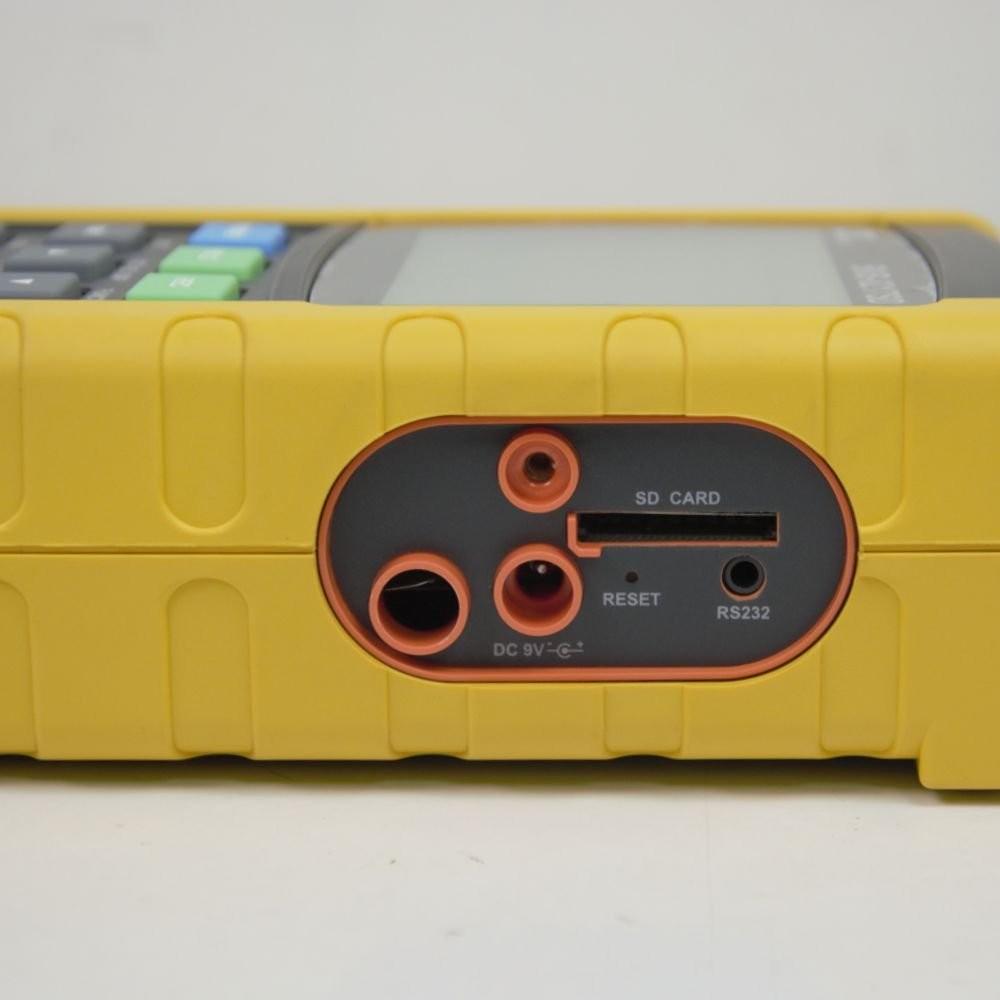

20. Data Output
21. RS232/USB PC computer interface
22. Connect the optional RS232 cable UPCB-02 will get the RS232 plug
23. Connect the optional USB cable USB-01 will get the USB plug.
24. Sampling Time of Display Approx. 1 second.
