Fluke Ultra Series กล้องถ่ายภาพความร้อน Thermal Imagers 30 Hz IR resolution: 640 × 480 SuperResolution: 1280 × 960 ใช้งานง่ายและชาญฉลาด พร้อมเพิ่มความไวต่ออุณหภูมิ (Thermal Sensitivity) ช่วยตรวจจับความแตกต่างเล็กน้อยได้อย่างแม่นยำ

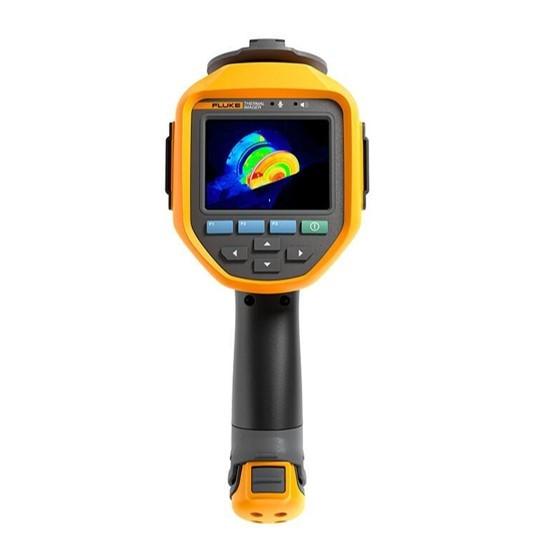

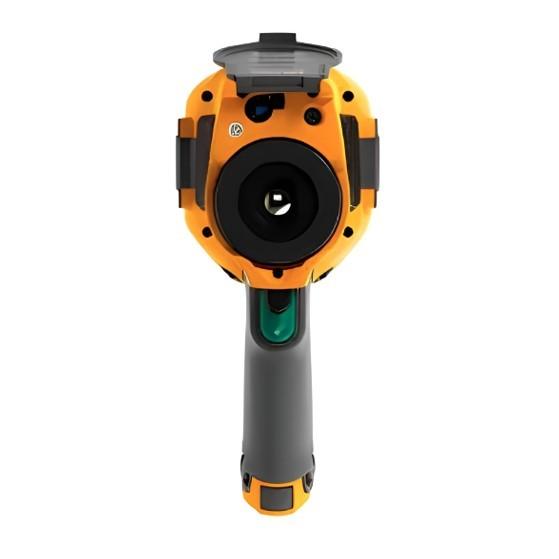

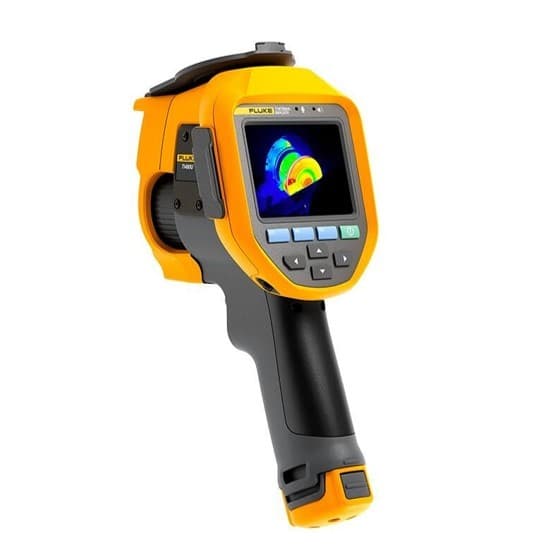

Fluke Ti480U กล้องถ่ายภาพความร้อน Thermal Imagers 30 Hz
Fluke Ultra Series รุ่นใหม่ได้รับการออกแบบมาเพื่อมอบประสบการณ์การตรวจสอบด้วยอินฟราเรดขั้นสูง โดยมีส่วนต่อประสานผู้ใช้ (User Interface) ที่ใช้งานง่ายและชาญฉลาด
พร้อมเพิ่มความไวต่ออุณหภูมิ (Thermal Sensitivity) ช่วยตรวจจับความแตกต่างเล็กน้อยได้อย่างแม่นยำ และใช้เทคโนโลยีล่าสุดเพื่อให้ได้ภาพที่คมชัดสูงสุดบนหน้าจอ
กล้องอินฟราเรดระดับมืออาชีพนี้มาพร้อมความละเอียดสูงถึง 640x480 พิกเซล รวมถึงความละเอียดเชิงพื้นที่ (Spatial Resolution) ที่ดียิ่งขึ้น และเทคโนโลยีการโฟกัส UltraFocus ทำให้กล้องในตระกูล Ti480U/401U/300U เป็นตัวเลือกอันดับต้น ๆ สำหรับมืออาชีพที่ต้องการยกระดับการทำงานไปอีกขั้น
จุดเด่น
ระบบออปติคอลที่เหนือชั้น: ติดตั้งเซนเซอร์และระบบออปติคอลที่ทนทาน มอบความคมชัดของภาพที่ดียิ่งขึ้น เพื่อการบันทึกภาพที่ชัดเจนสำหรับการนำเสนอผลงานที่มีคุณภาพสูง
ระบบออปติคอลคุณภาพเยี่ยม: ติดตั้งเซนเซอร์และระบบออปติคอลที่แข็งแรงและทนทาน มอบภาพที่คมชัด เพื่อการบันทึกภาพที่ชัดเจน ช่วยให้การนำเสนอผลงานเป็นไปอย่างมืออาชีพและมีคุณภาพสูง เทคโนโลยีการโฟกัส UltraFocus: ด้วยอัลกอริทึมโฟกัสที่มีประสิทธิภาพ ในเวลาเพียงหนึ่งวินาที พร้อมระบบเลเซอร์วัดระยะเพื่อหาโฟกัสอัตโนมัติ (Laser distance autofocus) และฟังก์ชันโฟกัสอัตโนมัติแบบต่อเนื่อง ทำให้งานตรวจสอบง่ายขึ้นและมีประสิทธิภาพมากขึ้น
อัตราเฟรมเรตสูงสุดที่ 30 เฮิรตซ์: รองรับการบันทึกวิดีโออย่างราบรื่นแม้ในขณะที่วัตถุกำลังเคลื่อนที่
ช่วงการวัดอุณหภูมิสูงสุดถึง 1200 °C: รองรับความต้องการในกระบวนการผลิตระดับสูงและการใช้งานด้านการวิจัยและพัฒนา (R&D)
รองรับการซูมดิจิทัลสูงสุด 10 เท่า ช่วยให้คุณซูมภาพบนหน้าจอเพื่อตรวจสอบเป้าหมายระยะไกลได้อย่างง่ายดาย เช่น อุปกรณ์แรงดันไฟฟ้าสูง ท่อส่งเหนือศีรษะ และเครื่องจักรขนาดใหญ่
ซอฟต์แวร์ SmartView IR สำหรับคอมพิวเตอร์: ออกแบบมาเพื่อจัดการภาพถ่ายและวิดีโอความร้อน วิเคราะห์ข้อมูลการวัด และสร้างรายงานอย่างละเอียดครบถ้วน
การออกแบบเชิงอุตสาหกรรมของ Fluke ใช้หลักสรีรศาสตร์อย่างเหมาะสมและมีความทนทานสูง จึงสามารถใช้งานด้วยมือเดียวได้อย่างสะดวกในสภาพแวดล้อมทางอุตสาหกรรม
Power System
Battery type | 7.2V, 19Whr lithium battery, replaceable and rechargeable on field | ||
|---|---|---|---|
Battery life | 2 to 3 hours/battery | ||
Charge Mode | 10-15 V DC charging | ||
Charging time | 2.5 hours to full charge | ||
Energy saving management | Auto screen-off | ||
Battery charge | Ti SBC3B Two Bay Battery Charger (100 V ac to 240 V ac, 50/60 Hz, included), or in-Imager charging. Optional 12 V automotive charging adapter. | ||
External power supply | Power adapter (110 to 220 V, 50/60 Hz AC power) | ||
ขนาดสินค้า
27.9 cm x 12.2 cm x 17.5 cm
1215 g
Included Accessories:
The Imager (standard field angle lens included)
SBP3 smart battery pack x2
SBC3 power adapter
SBC3 battery charging base
Hand strap
Hard carrying case
Mini HDMI cable
USB-A dual-port cable
64GB MICRO SD
Quick reference guide
Safety information
Detection report
Specifications
IR resolution | 640 × 480 |
|---|---|
SuperResolution | 1280 × 960 |
Detector type | Uncooled focal plane infrared detector |
Thermal sensitivity (NETD) | 50 mk (0.05 °C) |
Spectral response | 7 to 14 μm |
Image frame rate | 30 Hz |
Lens Field of View (FOV) | 25° x 19° |
Spatial resolution (IFOV) | 0.68 mrad |
Minimum imaging distance | 0.25 m |
Lens focal distance | f 24.8 |
Focus | Auto / Manual Focus |
Lens recognition | Auto |

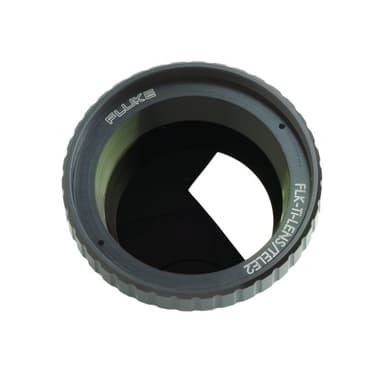

Optional lens | 2x telephoto lens |
4x telephoto lens | |
Wide-angle lens | |
Digital Zoom | 1-10x |
Measurement Analysis | |
|---|---|
Temperature range | -20 °C to 1200 °C |
Temperature measurement range | -20 °C to 120 °C |
0 °C to 650 °C | |
300 °C to 1200 °C | |
Intelligent range | Yes |
Temperature accuracy | ±2 °C or 2%, whichever is greater (@ 23 °C ± 5 °C ambient temperature) |
Temperature measurement area | Spots: 16 |
Lines: 8 | |
Areas: 12 | |
Global temperature measurement correction | Support emissivity, environment temperature, reflected temperature, relative humidity, temperature measurement distance, IR window (temperature and transmittance) correction |
Area temperature measurement correction | Yes |
Area audible alarm | Support high and low temperature alarm for the highest, lowest and average temperature of the area |
Temperature rise function | Reference temperature can be the highest, lowest, or custom temperature of the area |
On-Imager analysis | The thermal photos or videos are directly analyzed in the Imager |
Analysis software for PC | SmartView IR |
Image Display | |||
|---|---|---|---|
Display Screen | 3.5" LCD, 640 × 480 | ||
Image mode | Thermal image, Visible image, PIP, Fusion | ||
Palettes | Grey, Iron 10, IronRed, Rainbow, Grey10, GreyRed, MidGrey, Yellow and Rain | ||
Palettes can be inverted | |||
Support real-time palette preview and switching | |||
Temperature span mode | Support automatic adjustment of temperature span (min. 3 °C) | ||
Support manual adjustment of temperature span (min. 2 °C) | |||
The maximum and minimum value of temperature span can be selected by touch (min. 2 °C) | |||
Color and audible alarm | Yes. Above the temperature, below the temperature and between the temperature | ||
Information displayed on the image | Display the global maximum, minimum, average temperature and temperature measurement parameters | ||
High/low temperature tracking | Marking and automatically tracks high and low temperature points | ||
IR-Fusion | |||
|---|---|---|---|
Blending degree of a visual photo and an infrared thermal image | 0% to 100% | ||
Picture-in-Picture (PIP) | Yes. The size, position and blending degree of infrared window can be adjusted | ||
Shooting Function | |
|---|---|
Digital camera | Industrial grade digital camera with 13-megapixel lens |
Memory card | Micro SD card, standard 64 GB; expandable to 128 GB |
Shooting Mode | Support single frame and time-lapse shooting |
Image format | .bmp .jpg |
Screen freeze | Support single frame shooting and fully-radiometric video recording |
Code scanning function | Yes. A QR code can be scanned as a label |
Annotation function | Support voice, text and label annotation |
Fully-radiometric video recording | Support thermal video recording for analysis |
Non-fully-radiometric video recording | Support thermal video, visible video recording (only for viewing, not for analysis) |
Video frame rate | 1 Hz to 9/16 Hz |
Video Format | .is5, .mp4 |
Gallery | Support viewing, editing and deleting captured images and video files |
Data Connection | |
|---|---|
Bluetooth connection | Support BT4.2 LE |
USB interface | Type-A, USB 2.0 |
HDMI interface | Mini HDMI interface, HDMI 1.4 |
Fully-radiometric video analysis via PC software | Yes |
Remote display via software | Yes |
Remote operation via software | Yes |
HDMI output | Support connection to a display or a projector via the HDMI interface |
Ancillary Function | |||
|---|---|---|---|
Laser | Yes | ||
Temperature feature measurement | Support measuring the length of the temperature measurement line; support measuring the rectangular and circular area of the temperature measurement area | ||
LED torch/flashlight | Support flashlight and flash mode | ||
Reliability and Certification | |||
|---|---|---|---|
Safety standard | IEC 61010-1: pollution degree 2 | ||
Electromagnetic Compatibility (EMC) | International: IEC 61326-1: Industrial Electromagnetic Environment; CISPR 11: Group 1, Class A | ||
Radio frequency | 2400 MHz to 2483.5 MHz | ||
Radio output power | <100 mW | ||
Laser | IEC 60825-1, Class 2; 650 nm; <1 mW | ||
Ingress protection rating | IEC 60529: IP52 | ||
Drop test | Designed for 1 m drop resistance | ||
Physical Parameter | ||
|---|---|---|
Operating temperature | -10 °C to 50 °C | |
Storage temperature | -20 °C to 50 °C, without battery | |
Relative humidity | 0% to 95% (non-condensing) | |
Dimensions | 27.9 cm x 12.2 cm x 17.5 cm | |
Weight | 1215 g | |
Supported Languages | |
|---|---|
Supported languages | Simplified Chinese, English, Japanese, Korean, Traditional Chinese |
Optional Lenses | |
Lens name | Field of view |
Standard lens | 25° x 19° |
Wide-angle lens | 44° x 34° |
2x telephoto lens | 12° x 9° |
4x telephoto lens | 7° x 5° |
