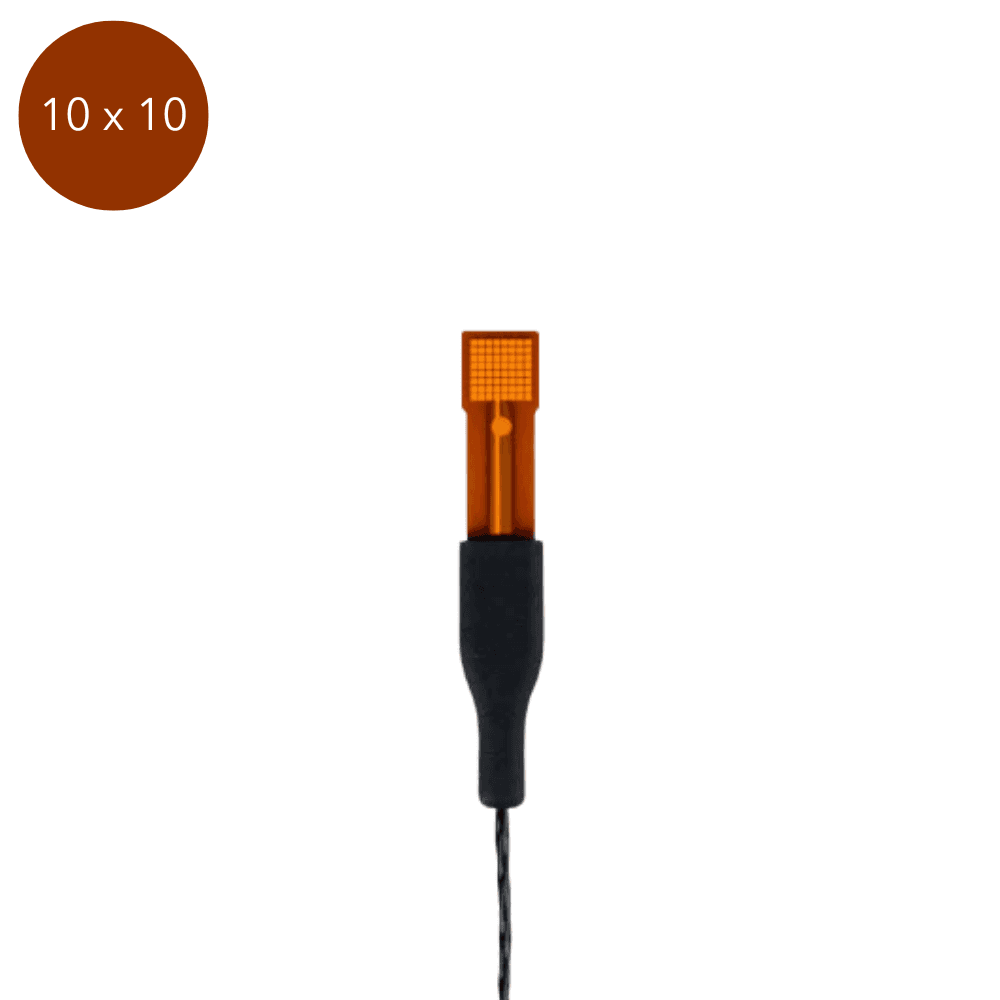

Hukseflux FHF05-10x10-02 เซ็นเซอร์วัดการไหลของความร้อน (Heat Flux Sensor) 10 x 10 mm

Hukseflux

Hukseflux FHF05-10x10-02 เซ็นเซอร์วัดการไหลของความร้อน (Heat Flux Sensor) 10 x 10 mm

Name: Hukseflux FHF05-10x10-02 เซ็นเซอร์วัดการไหลของความร้อน (Heat Flux Sensor) 10 x 10 mm
Brand: Hukseflux
SKU: fhf05-10x10-02
Price: 18300 THB
Availability: PreOrder

SKU

FHF05-10X10-02

Model

FHF05-10x10-02

เซ็นเซอร์วัดการไหลของความร้อนแบบแผ่นบาง มีความยืดหยุ่นสูง ใช้งานได้หลากหลาย และให้ค่าที่แม่นยำ ขนาด 10×10 mm ช่วงการวัด (-10 to 10) × 10³ W/m² ภายในประกอบด้วย Thermopile ยี่ห้อ Hukseflux

฿18,300.00(ราคายังไม่รวมภาษี 7%)

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

เซ็นเซอร์วัดการไหลของความร้อน (Heat Flux Sensor) | 10 x 10 mm

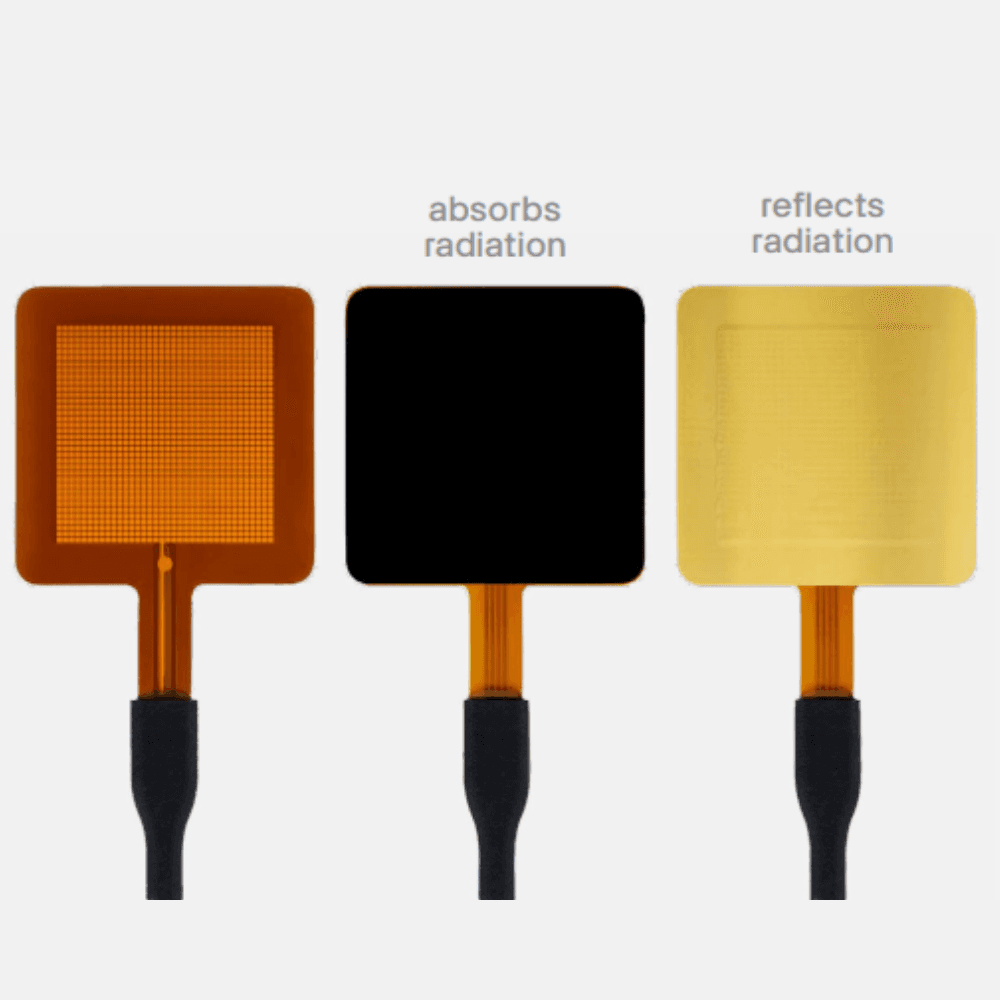

เซ็นเซอร์วัดการไหลของความร้อนแบบแผ่นบาง ออกแบบมาให้มีความยืดหยุ่นสูง ติดตั้งง่าย และเหมาะสำหรับการใช้งานวัดค่าความร้อนในหลากหลายอุตสาหกรรม สามารถวัดการถ่ายเทความร้อนที่เกิดขึ้นผ่านพื้นผิววัสดุได้โดยตรง ไม่ว่าจะเป็นการนำความร้อน (Conduction) การพาความร้อน (Convection) หรือการแผ่รังสีความร้อน (Radiation) โดยแสดงผลในหน่วยวัตต์ต่อตารางเมตร (W/m²)

คุณสมบัติเด่น

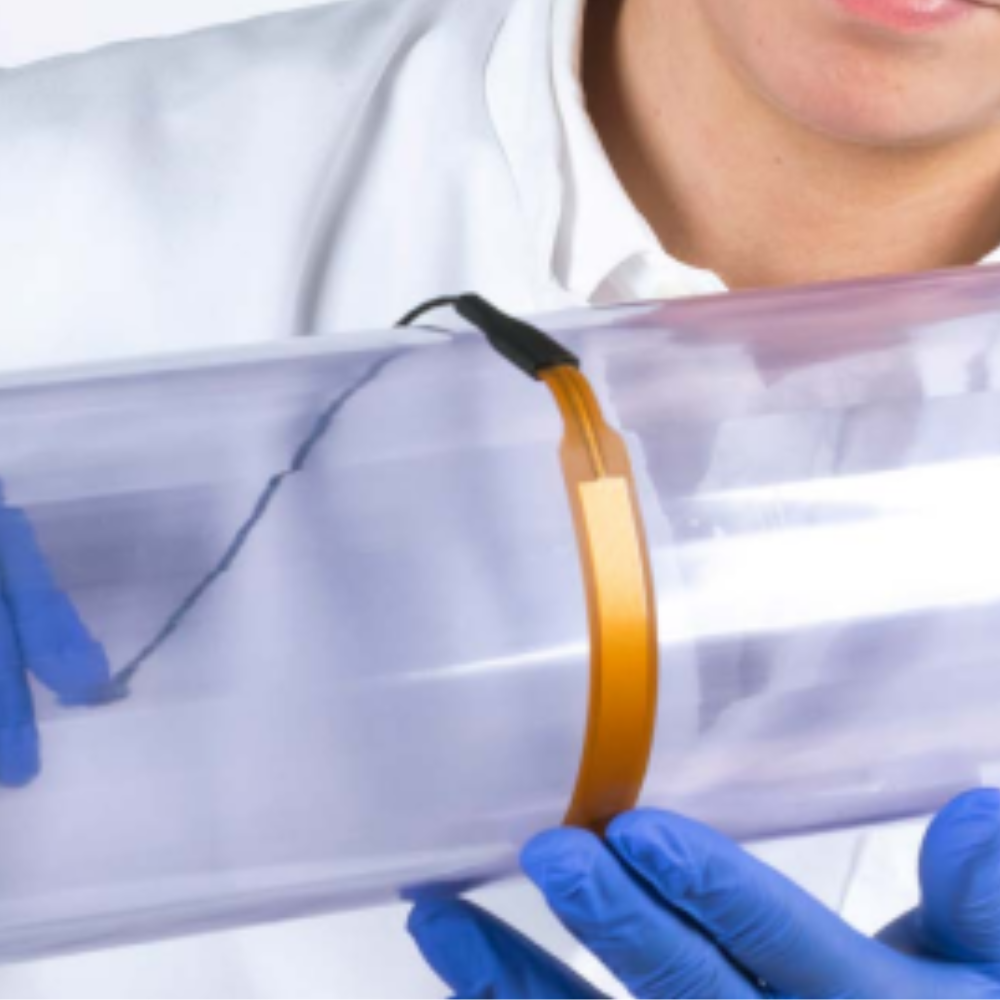

โครงสร้างบางและยืดหยุ่น สามารถติดตั้งบนพื้นผิวโค้งหรือพื้นที่จำกัดได้ง่าย
มี Thermal spreaders ช่วยลดผลกระทบจากวัสดุพื้นผิว ทำให้ค่าที่วัดมีความเสถียร
มี Guard area ลดความคลาดเคลื่อนจากขอบเซ็นเซอร์
รองรับการวัดทั้ง Conduction, Convection และ Radiation
มีเซ็นเซอร์วัดอุณหภูมิในตัว (Type T Thermocouple)
มาตรฐานป้องกัน IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

ช่วงการวัด

Measurement range: (-10 to 10) × 10³ W/m²

ขนาดเซนเซอร์

Outer dimensions (w × b): 10×10

ตาราง Sensitivity

ขนาดเซ็นเซอร์	Sensitivity (Nominal)
10 × 10 mm	1 × 10⁻⁶ V/(W/m²)
15 × 30 mm	3 × 10⁻⁶ V/(W/m²)
50 × 50 mm	13 × 10⁻⁶ V/(W/m²)
15 × 85 mm	7 × 10⁻⁶ V/(W/m²)
85 × 85 mm	50 × 10⁻⁶ V/(W/m²)

Specification

Measurand	Heat flux
Additional measurand	Temperature
Temperature sensor	Type T thermocouple, IEC 60584-1 Class 2
Thermal spreaders	Included
Rated bending radius	≥ 7.5 × 10⁻³ m
Rated load on cable	≤ 1.6 kg
Sensor thermal resistance	11 × 10⁻⁴ K/(W/m²)
Sensor thickness	0.4 × 10⁻³ m
Calibration uncertainty	±5% (k = 2)
Measurement range	(-10 to 10) × 10³ W/m²
Asymmetry	< 2%
Operating temperature (continuous)	-70 to +120 °C
Operating temperature (short intervals)	-160 to +150 °C
IP rating	IP67
Standard cable length	2 m
