เครื่องทดสอบ RCD Meter สำหรับการทดสอบอุปกรณ์ตัดไฟรั่ว ขนาดใหญ่: มาตรฐาน, คัดเฉพาะ, ไฟฟ้า AC และ A (เบรกเกอร์ที่ไวต่อ ไฟฟ้า DC) มาตรฐาน IEC 61557 ยี่ห้อ Kyoritsu, Japan

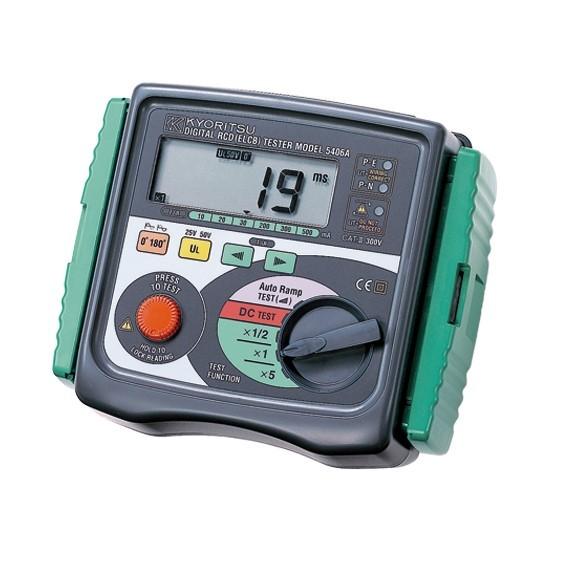

KYORITSU 5406A เครื่องทดสอบ RCD Meter
สำหรับการทดสอบอุปกรณ์ตัดไฟรั่ว ขนาดใหญ่: มาตรฐาน, คัดเฉพาะ, ไฟฟ้า AC และ A (เบรกเกอร์ที่ไวต่อ ไฟฟ้า DC) แสดงผลแบบ Digital
จุดเด่น
ควบคุมการทำงานด้วยไมโครโปรเซสเซอร์แบบเฉพาะ เพื่อความแม่นยำและความเชื่อถือได้สูงสุด
มีไฟแสดงสถานะ (LED) จำนวน 3 ดวง สำหรับตรวจสอบความถูกต้องของการเดินสายไฟ
สวิตช์ปรับมุมเฟส 0 และ 180 องศา เพื่อการทดสอบที่รวดเร็วและให้ค่าการวัดที่สม่ำเสมอ
แสดงผลแบบดิจิทัลสำหรับเวลาการตัดวงจร (Tripping Time)
สามารถทดสอบเครื่องตัดไฟรั่ว (RCD) ได้หลายประเภท ได้แก่ แบบมาตรฐาน (Standard), แบบหน่วงเวลา (Selective), แบบกระแสสลับ (AC) และแบบกระแสตรงไวต่อกระแสไฟ (A – DC Sensitive Breakers)
วงจรกระแสคงที่ (Constant Current Source Circuitry) ช่วยให้ค่าความแม่นยำไม่ถูกรบกวนจากความผันผวนของแรงดันไฟฟ้าหลัก
หน้าจอแสดงผลดิจิทัลขนาดใหญ่แบบเฉพาะ (Large Custom Digital Display)
มีสัญญาณแสดงการต่อสลับระหว่างสายเฟสและสายนิวทรัล
ระดับการป้องกัน IP54
เป็นไปตามมาตรฐาน IEC 61557
ช่วงการวัด
Rated Tripping Current | 10/20/30/200/300/500mA |
|---|---|
Fault Condition Settings | × 1/2, × 1, × 5, × DC, |
Trip Current Duration | 1000ms, 200ms (×5) |
Lowest Resolution | 1ms |
Trip Time Accuracy | ±0.6%rdg±4dgt |
Operating Voltage | 230V+10 to 15% |
ขนาดสินค้า
167(L) × 186(W) × 89(D)mm
Approx. 800g
อุปกรณ์มาตรฐาน
Molded plug test lead*
9121 (Shoulder Strap)
9147 (Cord case)
Instruction Manual
* 7123(AU): Australian plug
อุปกรณ์เสริม (แยกจำหน่าย)
7121B (Distribution board test leads)
Applicable standards
IEC 61557-1,-6
IEC 61010-1 CAT Ⅲ 300V Pollution Degree 2
IEC 61010-2-031
IEC 60529 (IP54)
