Insulation Testing คืออะไร ทำไมการทดสอบฉนวนไฟฟ้าจึงสำคัญ

Insulation Testing

Insulation Testing หรือการทดสอบความต้านทานของฉนวนไฟฟ้า เป็นหนึ่งในวิธีสำคัญสำหรับตรวจสอบสภาพของระบบไฟฟ้าและอุปกรณ์ไฟฟ้า โดยมีจุดประสงค์เพื่อประเมินว่าฉนวนยังสามารถป้องกันกระแสไฟฟ้ารั่วได้ดีหรือไม่

แม้อุปกรณ์ไฟฟ้าจะยังสามารถทำงานได้ตามปกติ แต่ฉนวนภายในอาจเริ่มเสื่อมสภาพจากการใช้งานเป็นเวลานาน ความร้อน ความชื้น ฝุ่นละออง สารปนเปื้อน หรือการสั่นสะเทือน หากไม่ได้รับการตรวจสอบอย่างเหมาะสม อาจนำไปสู่กระแสไฟฟ้ารั่ว ความเสียหายของอุปกรณ์ หรือการหยุดทำงานของเครื่องจักรโดยไม่คาดคิด

ดังนั้น การทดสอบฉนวนจึงมีบทบาทสำคัญในงาน Preventive Maintenance และ Predictive Maintenance

ฉนวนไฟฟ้า (Electrical Insulation)

ฉนวนไฟฟ้า (Electrical Insulation) คือ วัสดุที่ทำหน้าที่ป้องกันไม่ให้กระแสไฟฟ้าไหลไปยังส่วนที่ไม่ควรมีกระแสไฟฟ้า เช่น ฉนวนหุ้มสายไฟ ฉนวนของขดลวดมอเตอร์ หรือฉนวนภายในหม้อแปลง

เมื่อฉนวนอยู่ในสภาพดี จะมีค่าความต้านทานไฟฟ้าสูง ทำให้กระแสไฟฟ้ารั่วผ่านฉนวนได้น้อย

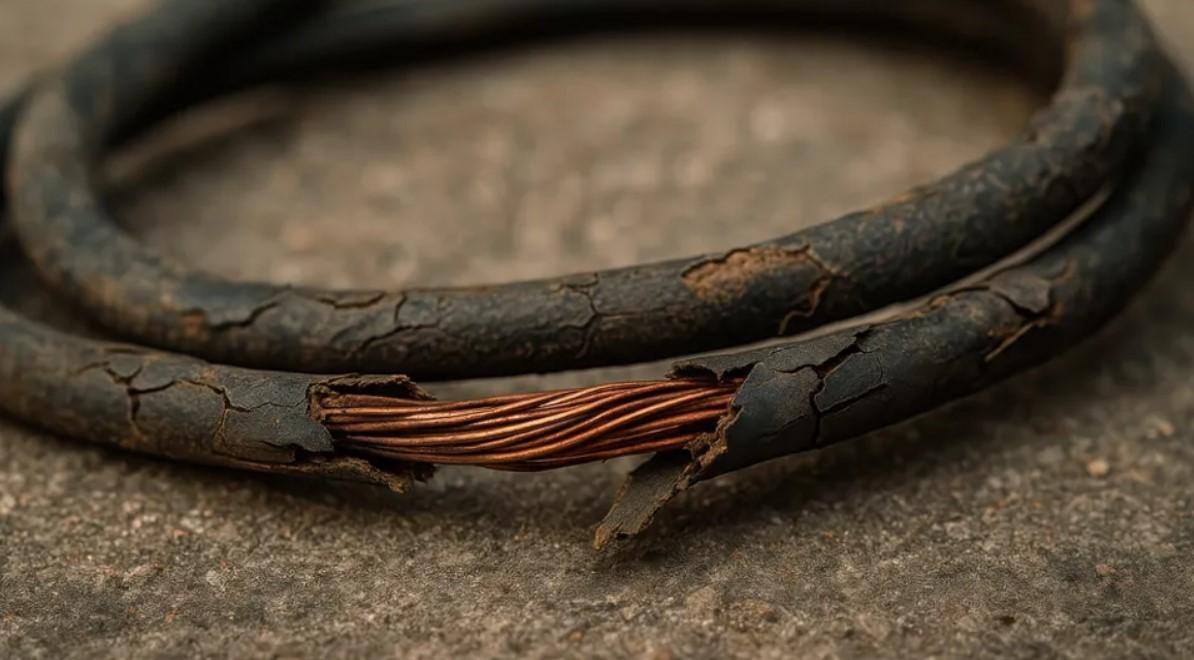

อย่างไรก็ตาม คุณสมบัติของฉนวนสามารถเสื่อมลงตามระยะเวลาการใช้งาน โดยปัจจัยที่พบได้บ่อย ได้แก่

• ความชื้น อาจทำให้คุณสมบัติการเป็นฉนวนลดลง

• ความร้อน (Heat) อุณหภูมิสูงเป็นเวลานานสามารถเร่งการเสื่อมของวัสดุฉนวน

• สิ่งปนเปื้อน เช่น ฝุ่น น้ำมัน สารเคมี หรือสิ่งสกปรก อาจเพิ่มโอกาสเกิดกระแสไฟฟ้ารั่ว

• การสั่นสะเทือน อาจทำให้เกิดการแตกร้าวหรือความเสียหายทางกายภาพของฉนวน

• อายุการใช้งาน วัสดุฉนวนสามารถเสื่อมสภาพลงตามอายุและการใช้งาน

Insulation Testing ทำงานอย่างไร

การทดสอบฉนวนโดยทั่วไปจะใช้ Insulation Tester จ่ายแรงดันไฟฟ้า DC ที่กำหนดไปยังอุปกรณ์หรือวงจรที่ต้องการตรวจสอบ จากนั้นวัดกระแสไฟฟ้าที่รั่วผ่านฉนวน และนำข้อมูลมาประเมินเป็นค่าความต้านทานฉนวน

หลักการพื้นฐานสามารถอธิบายได้ด้วยกฎของโอห์ม

R = V / I

โดย

• R = ความต้านทาน (Resistance)

• V = แรงดันทดสอบ (Test Voltage)

• I = กระแสไฟฟ้ารั่ว (Leakage Current)

ดังนั้น หากฉนวนมีคุณภาพดี จะมีกระแสไฟฟ้ารั่วต่ำและมีค่าความต้านทานฉนวนสูง ในทางกลับกัน หากค่าความต้านทานลดลง อาจเป็นสัญญาณว่าฉนวนมีการเสื่อมสภาพหรือมีปัจจัยอื่นที่ควรตรวจสอบเพิ่มเติม

Insulation Resistance (IR) คืออะไร

Insulation Resistance หรือ IR คือค่าความต้านทานของฉนวน ซึ่งเป็นค่าหลักที่ใช้ในการประเมินสภาพของฉนวนไฟฟ้า โดยมักแสดงผลเป็นหน่วย MΩ (Megohm) หรือ GΩ (Gigohm)

โดยทั่วไปสามารถทำความเข้าใจได้ว่า

ค่า IR สูง → ความต้านทานของฉนวนสูง → กระแสไฟฟ้ารั่วต่ำ

ค่า IR ต่ำ → ความต้านทานของฉนวนต่ำ → อาจมีกระแสไฟฟ้ารั่วเพิ่มขึ้น

อย่างไรก็ตาม การพิจารณาว่าค่า IR อยู่ในระดับที่เหมาะสมหรือไม่ ไม่ควรดูจากตัวเลขเพียงอย่างเดียว แต่ควรพิจารณาประเภทของอุปกรณ์ แรงดันทดสอบ สภาพแวดล้อม วิธีการทดสอบ และมาตรฐานที่เกี่ยวข้องร่วมด้วย

ทำไมการดู Trend ของค่า Insulation Resistance จึงสำคัญ

การวัดค่า Insulation Resistance เพียงครั้งเดียวสามารถบอกสภาพฉนวน ณ เวลาที่ทำการทดสอบได้ แต่การเก็บข้อมูลอย่างต่อเนื่องจะช่วยให้เห็นแนวโน้มการเปลี่ยนแปลงของฉนวน (Trend) ได้ชัดเจนยิ่งขึ้น

ตัวอย่างเช่น

แม้อุปกรณ์จะยังทำงานได้ แต่ค่า IR ที่ลดลงเรื่อย ๆ อาจเป็นสัญญาณที่ควรนำไปตรวจสอบเพิ่มเติม

การบันทึกค่าอย่างสม่ำเสมอช่วยให้ติดตามสภาพของอุปกรณ์ได้ดีขึ้น และสามารถวางแผนการบำรุงรักษาอย่างเหมาะสมก่อนที่ปัญหาจะลุกลามจนเกิดความเสียหายรุนแรง

DAR และ PI คืออะไร

นอกจากการวัดค่า Insulation Resistance แล้ว Insulation Tester บางรุ่นยังมีฟังก์ชันสำหรับวิเคราะห์การเปลี่ยนแปลงของค่าความต้านทานตามเวลา เช่น DAR และ PI

DAR (Dielectric Absorption Ratio)

DAR หรือ Dielectric Absorption Ratio เป็นค่าที่ใช้ประเมินการเปลี่ยนแปลงของความต้านทานฉนวนในช่วงเวลาที่กำหนด โดยช่วยให้เห็นพฤติกรรมของฉนวนมากกว่าการอ่านค่า IR เพียงจุดเดียว

PI (Polarization Index)

PI หรือ Polarization Index เป็นค่าที่ใช้ประเมินการเปลี่ยนแปลงของความต้านทานฉนวนในช่วงเวลาที่ยาวขึ้น โดยมักนำไปใช้กับอุปกรณ์ เช่น

• มอเตอร์

• เครื่องกำเนิดไฟฟ้า

• หม้อแปลงไฟฟ้า

• อุปกรณ์ไฟฟ้าที่มีความสำคัญต่อระบบ

ทั้ง DAR และ PI จึงช่วยเพิ่มข้อมูลสำหรับการประเมินสภาพฉนวน โดยเฉพาะ เมื่อจำเป็นต้องวิเคราะห์แนวโน้มและพฤติกรรมของฉนวนมากกว่าการวัดค่า IR เพียงครั้งเดียว

Insulation Testing ใช้กับอุปกรณ์อะไรได้บ้าง

1) มอเตอร์ไฟฟ้า

ใช้ตรวจสอบฉนวนของขดลวดมอเตอร์ ซึ่งเป็นส่วนสำคัญที่ช่วยป้องกันกระแสไฟฟ้ารั่วและความเสียหายของระบบ

2) เครื่องกำเนิดไฟฟ้า

ใช้ตรวจสอบสภาพฉนวนของขดลวดและระบบไฟฟ้าภายในเครื่องกำเนิดไฟฟ้า

3) สายไฟและสายเคเบิล

ช่วยตรวจสอบสภาพฉนวนของสายไฟและสายเคเบิล เพื่อค้นหาความผิดปกติหรือแนวโน้มการเสื่อมสภาพ

4) หม้อแปลงไฟฟ้า

ใช้ตรวจสอบสภาพฉนวนของส่วนต่าง ๆ ของหม้อแปลง เพื่อช่วยประเมินความพร้อมในการใช้งาน

5) ระบบสายไฟในอาคาร

สามารถใช้ตรวจสอบฉนวนของระบบสายไฟ เพื่อช่วยค้นหาความผิดปกติของระบบไฟฟ้า

6) เครื่องจักรอุตสาหกรรม

ใช้เป็นส่วนหนึ่งของการบำรุงรักษาระบบไฟฟ้าภายในเครื่องจักร โดยเฉพาะเครื่องจักรที่ทำงานต่อเนื่องและมีความสำคัญต่อกระบวนการผลิต

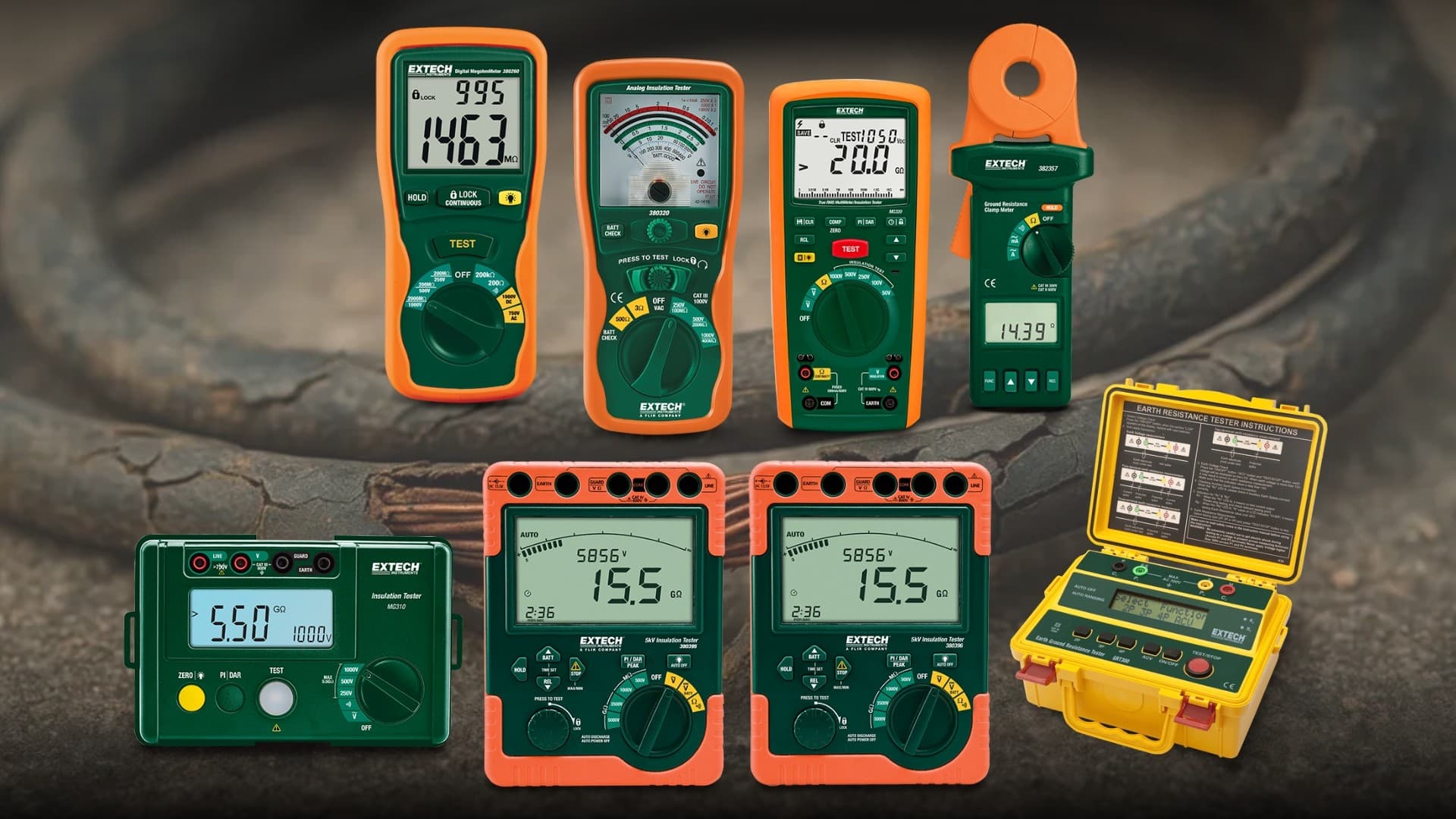

เลือก Insulation Tester อย่างไรให้เหมาะกับงาน

Insulation Tester แต่ละรุ่นอาจมีแรงดันทดสอบ ช่วงการวัด และฟังก์ชันแตกต่างกัน ดังนั้นควรเลือกเครื่องมือให้เหมาะกับลักษณะงานและอุปกรณ์ที่ต้องการทดสอบ

สิ่งที่ควรพิจารณา ได้แก่

• แรงดันทดสอบที่ต้องการ เช่น 250 V, 500 V, 1,000 V หรือระดับอื่นตามลักษณะงาน

• ช่วงการวัด Insulation Resistance

• มีฟังก์ชัน DAR หรือ PI หรือไม่

• ความสามารถในการบันทึกข้อมูลและดู Trend

• ความปลอดภัยในการใช้งาน

• ประเภทของอุปกรณ์ที่ต้องการทดสอบ

• มาตรฐานหรือข้อกำหนดที่เกี่ยวข้องกับงาน

การเลือกเครื่องมือที่เหมาะสมจะช่วยให้การตรวจสอบมีประสิทธิภาพ และได้ข้อมูลที่สามารถนำไปใช้ในการบำรุงรักษาได้จริง

สรุป

Insulation Testing เป็นวิธีสำคัญในการตรวจสอบสภาพฉนวนของระบบและอุปกรณ์ไฟฟ้า โดยใช้ค่าความต้านทานฉนวน หรือ Insulation Resistance (IR) เป็นข้อมูลหลักในการประเมิน

อย่างไรก็ตาม การตรวจสอบที่มีประโยชน์ไม่ได้จำกัดอยู่เพียงการดูค่า IR ณ ช่วงเวลาใดเวลาหนึ่ง แต่ควรมีการบันทึกและเปรียบเทียบผลอย่างต่อเนื่อง เพื่อดูแนวโน้มการเปลี่ยนแปลงของฉนวน รวมถึงสามารถใช้ฟังก์ชันอย่าง DAR และ PI เพื่อช่วยวิเคราะห์พฤติกรรมของฉนวนเพิ่มเติม

การตรวจสอบอย่างสม่ำเสมอจึงเป็นส่วนหนึ่งของแนวทาง Preventive Maintenance และ Predictive Maintenance ที่ช่วยให้ผู้ใช้งานสามารถติดตามสภาพอุปกรณ์ วางแผนการบำรุงรักษา และลดความเสี่ยงจากปัญหาที่อาจเกิดขึ้นในระบบไฟฟ้าได้

หมายเหตุ: ค่า Insulation Resistance ที่เหมาะสมควรพิจารณาตามประเภทอุปกรณ์ แรงดันทดสอบ วิธีการทดสอบ และมาตรฐานที่เกี่ยวข้อง ไม่ควรใช้ค่าตัวเลขเดียวเป็นเกณฑ์ตัดสินกับอุปกรณ์ทุกประเภท
