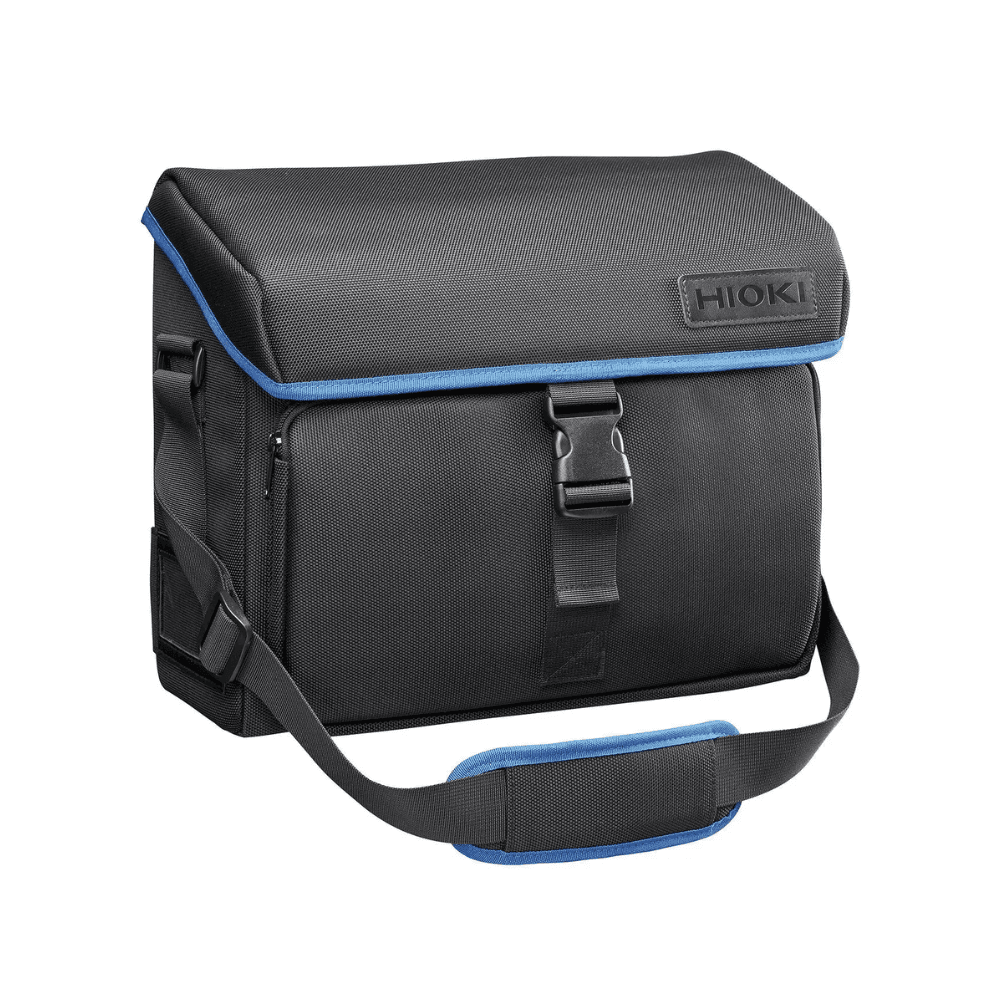

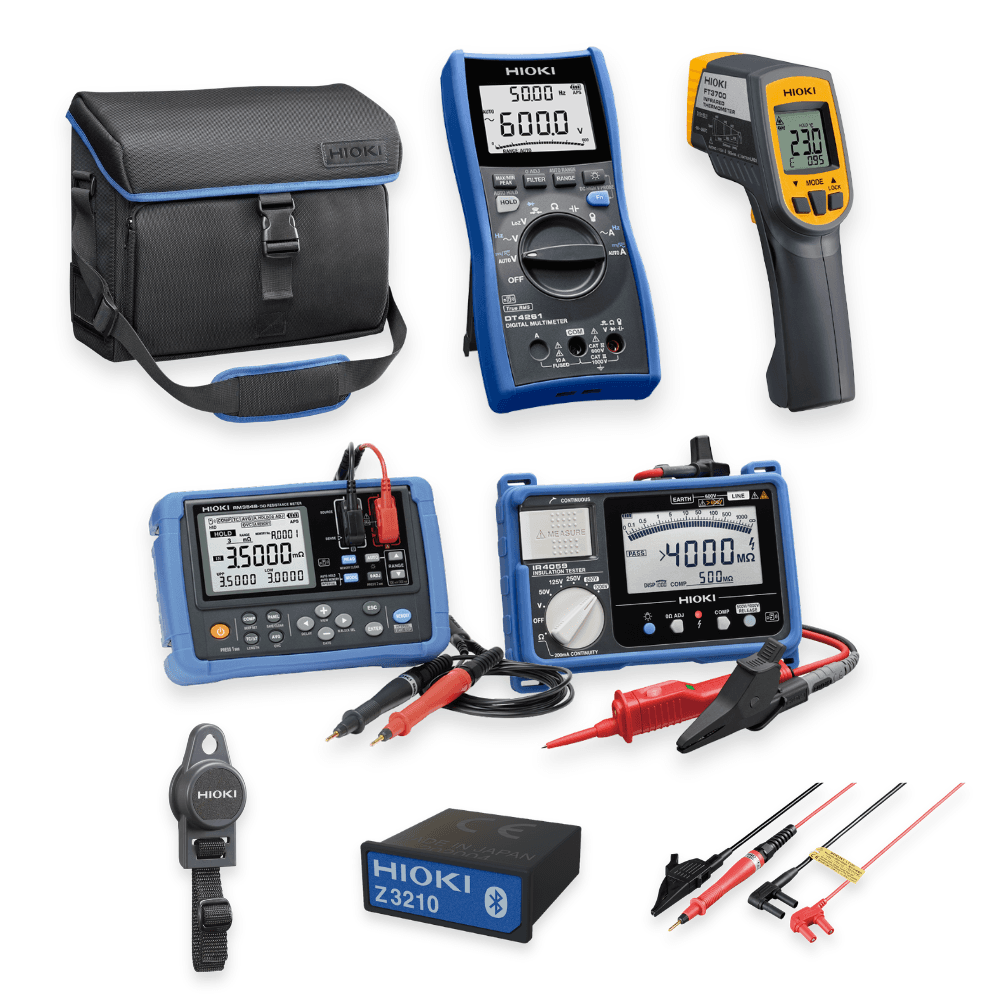

HIOKI-EV-maintenance-Kit ชุดเครื่องมือสำหรับตรวจสอบระบบรถยนต์ไฟฟ้า (EV)

1) Temperature measurement

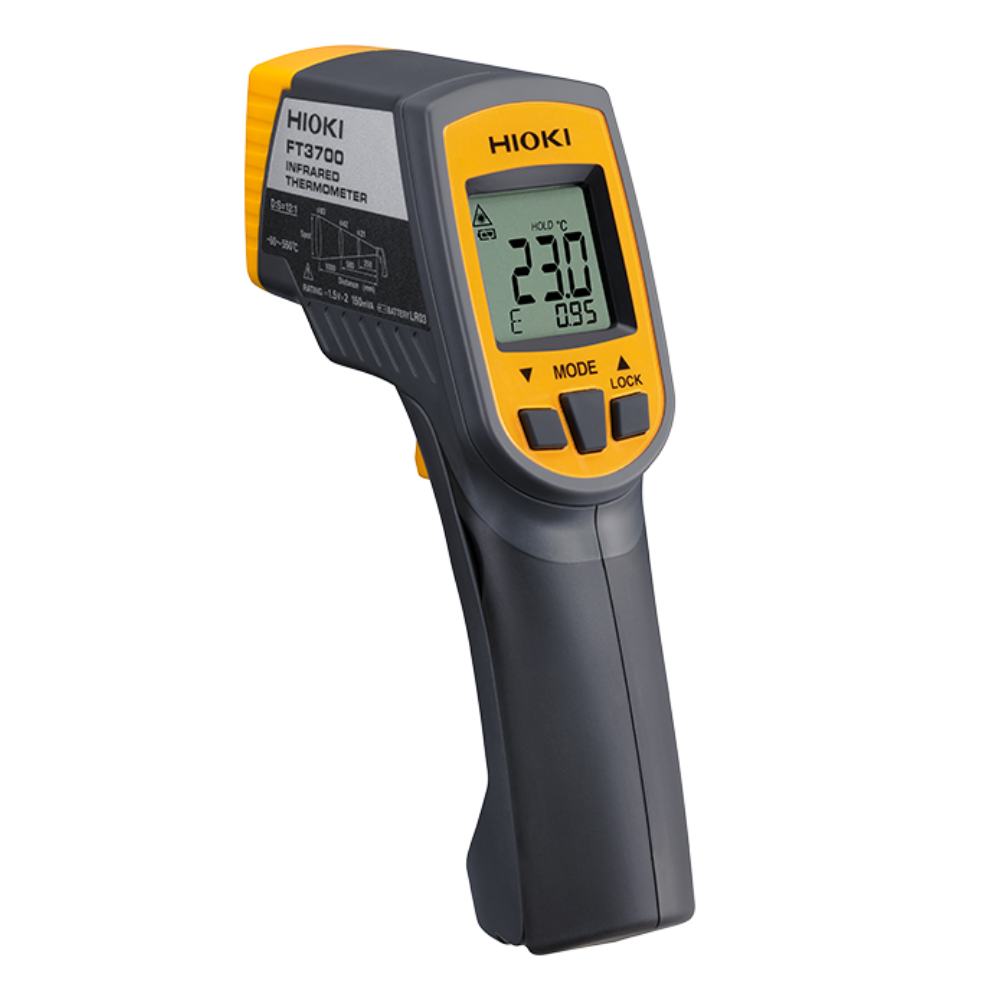

ใช้เครื่องวัดอุณหภูมิอินฟราเรด FT3701 ตรวจสอบจุดร้อนผิดปกติของแบตเตอรี่ ขั้วต่อ และอุปกรณ์ไฟฟ้าแรงดันสูง

• Measurement temperature range: -60.0 ℃ to 760.0 ℃

• Measurement wavelength: 8 to 14 μm

• Thermal emissivity compensation (ε): 0.10 to 1.00

• Measurement field diameter: φ 100 mm at 3000 mm (3.94 in. at 9.84 ft.) (distance : spot = 30 : 1)

2) Zero-voltage measurement

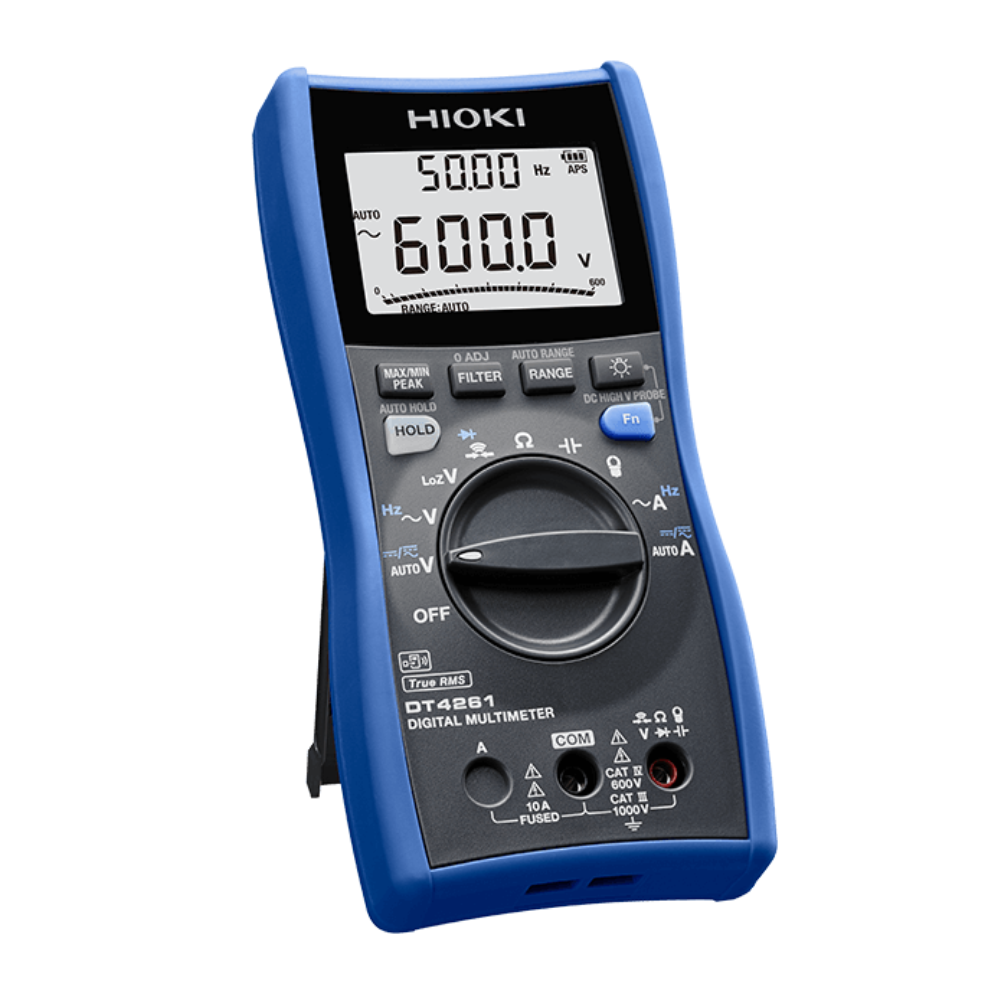

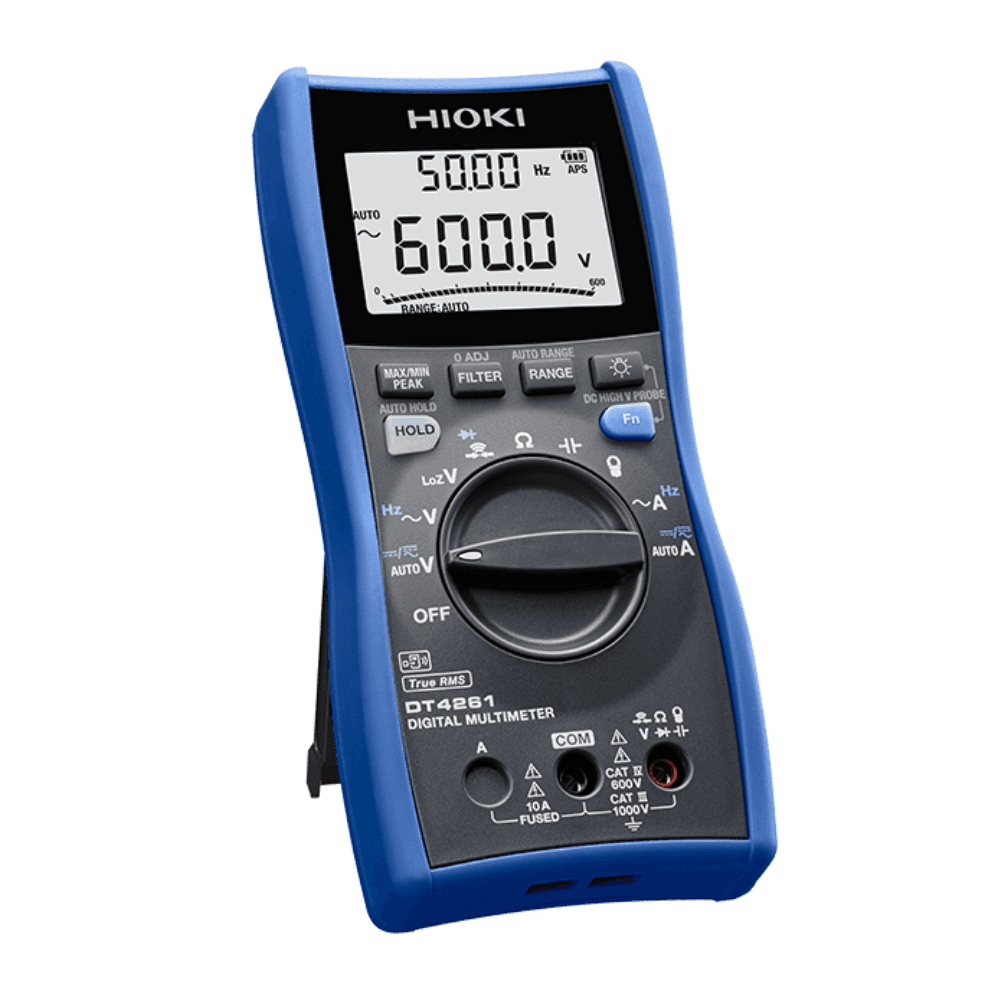

ใช้มัลติมิเตอร์ DT4261 ยืนยันว่าระบบแรงดันสูงถูกตัดออกอย่างสมบูรณ์ก่อนเริ่มงานซ่อมบำรุง

• DC voltage range: 600.0 mV to 1000 V

• AC voltage range: 6.000 V to 1000 V (true RMS, crest factor 3 or less)

• LoZ V: 600.0 V (true RMS, crest factor 3 or less)

3) Equipotential bonding test

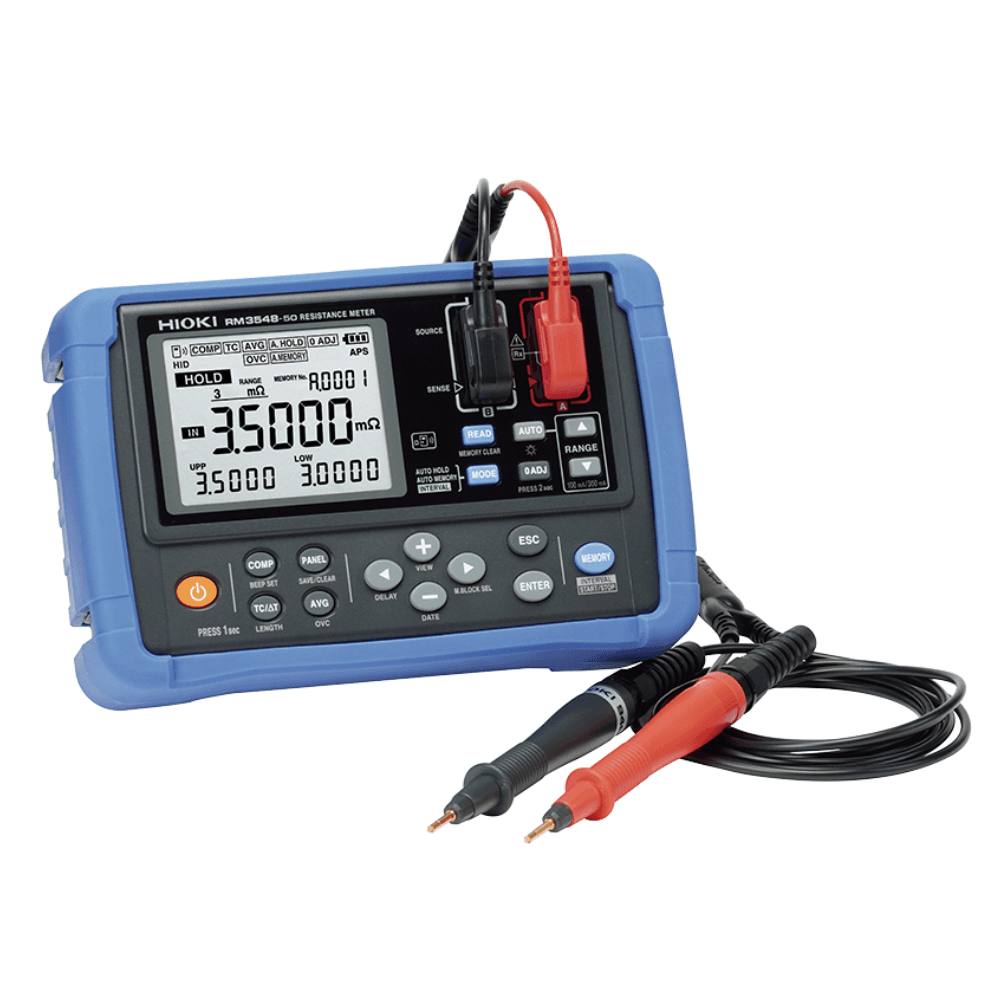

ใช้เครื่องวัดความต้านทาน RM3548-50 ตรวจสอบความต้านทานของจุดต่อสายดินและโครงสร้างตัวรถตามมาตรฐาน EV

• Resistance range: 3 mΩ (0.1 μΩ resolution) to 3 MΩ range (100 Ω resolution)

• Testing current: 500 nA DC to 1 A DC

• Open-terminal voltage: 5.5 V DC max.

• Temperature measurement: -10.0°C to 99.9°C

4) Insulation resistance test

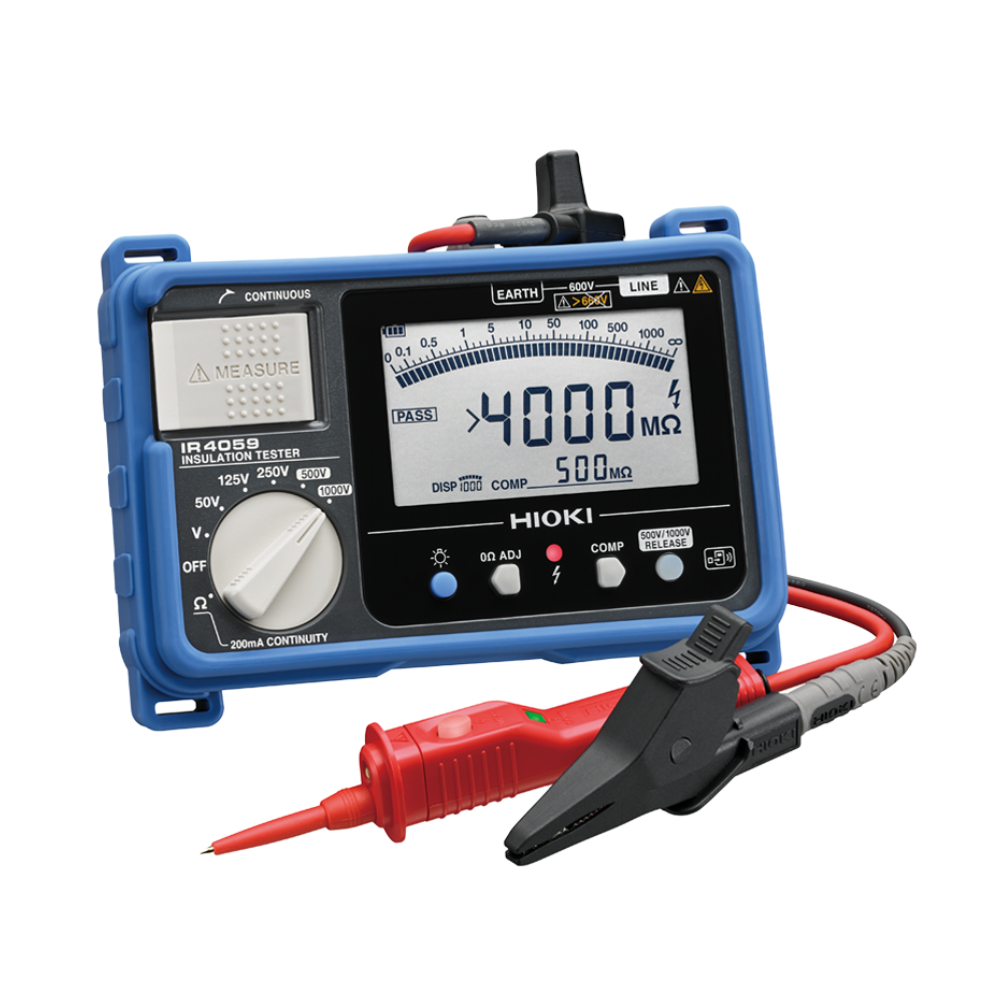

ใช้เครื่องทดสอบฉนวน IR4059 ตรวจสอบการรั่วไหลของกระแสไฟฟ้าระหว่างวงจรแรงดันสูงกับตัวถังรถ

• Rated output voltage: 50 V DC, 125 V DC, 250 V DC, 500 V DC, 1000 V DC

• Overload protection: 600 V AC (10 s)

• Response time: Approx. 0.3 second for PASS/FAIL judgement (based on in-house testing)
