เครื่องบันทึกและวิเคราะห์ไฟฟ้า ฟังก์ชั่นการวิเคราะห์พลังงานไฟฟ้าแบบ ACV, ACA, Power factor, Phase angle, Frequency, Active (Real) Power, Apparent Power, Reactive Power, Watt Hour, VA Hour, VAR Hour, Harmonics จอแสดงผลค่าเป็นกราฟ, บันทึกข้อมูลด้วย SD Card การเชื่อมต่อด้วย RS232, USB Interface มาตรฐาน CAT III 600V ยี่ห้อ Lutron, Taiwan
เครื่องวิเคราะห์ไฟฟ้า
ฟังก์ชั่นการวิเคราะห์พลังงานไฟฟ้าแบบ ACV, ACA, Power factor, Phase angle, Frequency, Active (Real) Power, Apparent Power, Reactive Power, Watt Hour, VA Hour, VAR Hour, Harmonics
จุดเด่น
ตัวเครื่องรองรับการวัดไฟ 1p:2w, 1p:3w, 3p:3w, 3p:4w เเละสามารถเก็บบันทึกข้อมูลผ่าน SD Card โดยสามารถดาวน์โหลดข้อมูลออกเป็นไฟล์ Excel ซึ่งไม่ต้องใช้ซอฟต์แวร์

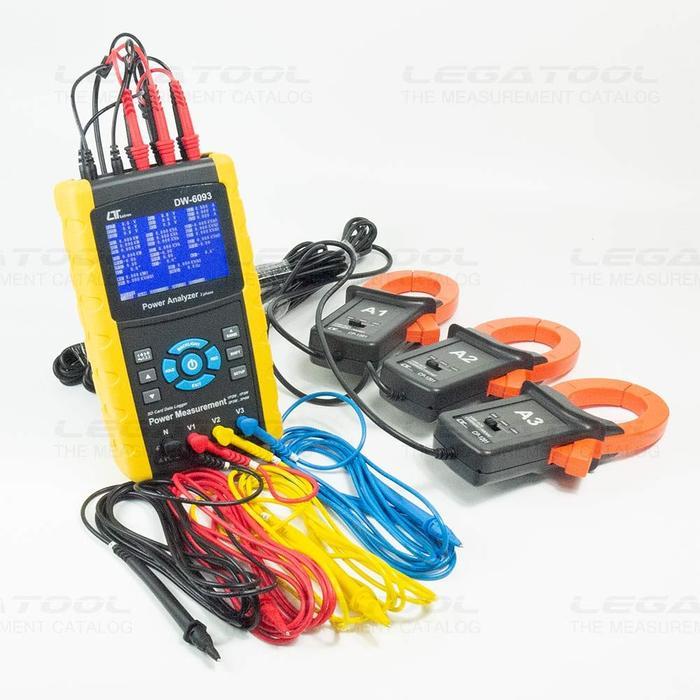

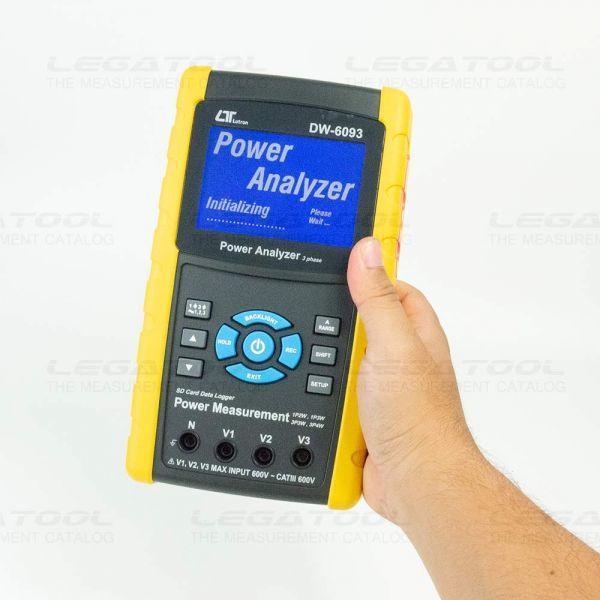

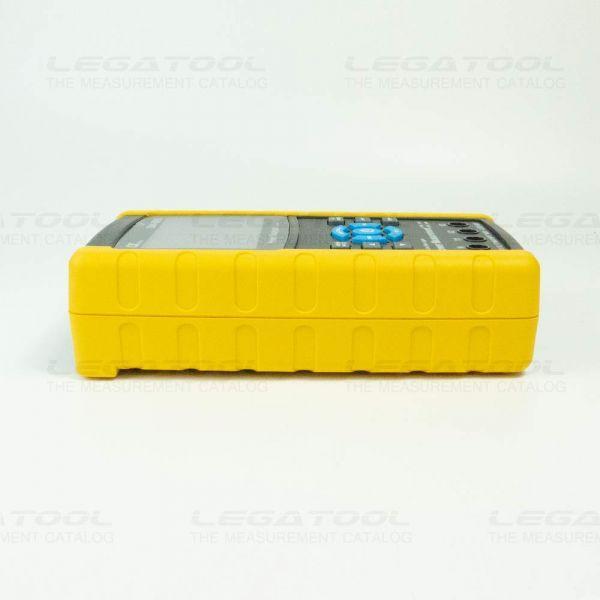

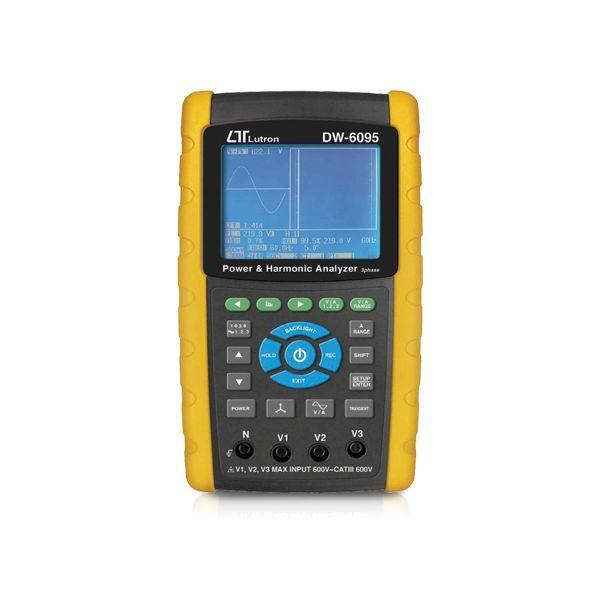

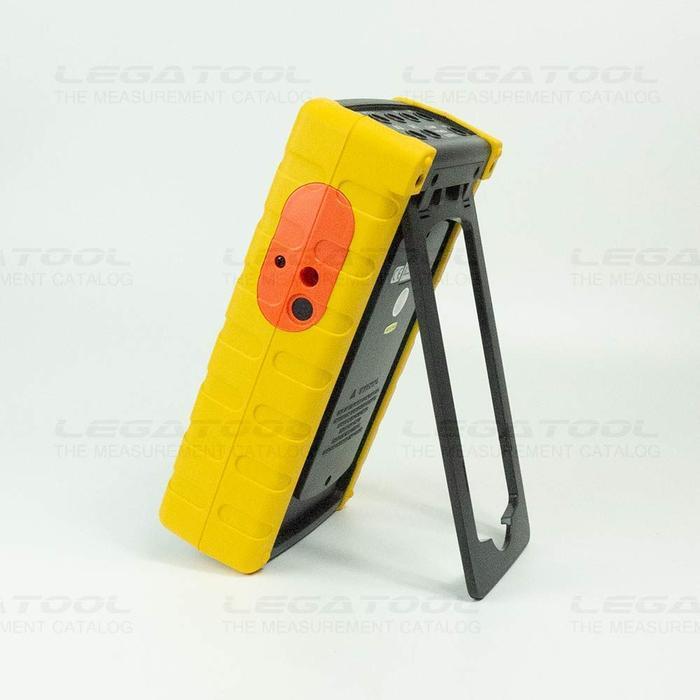

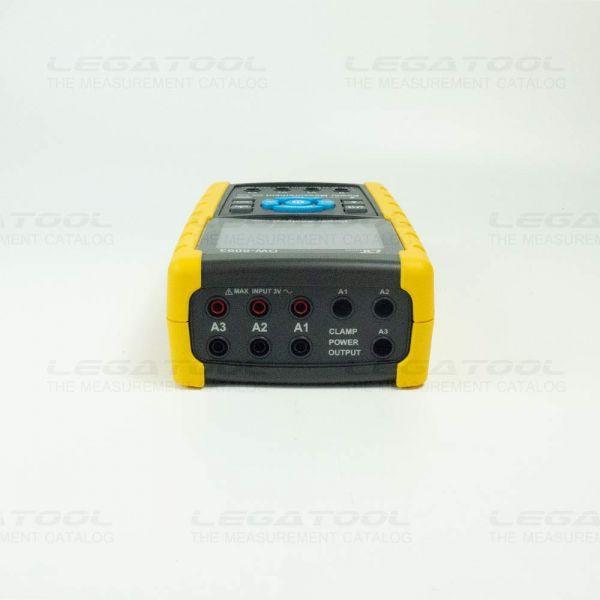

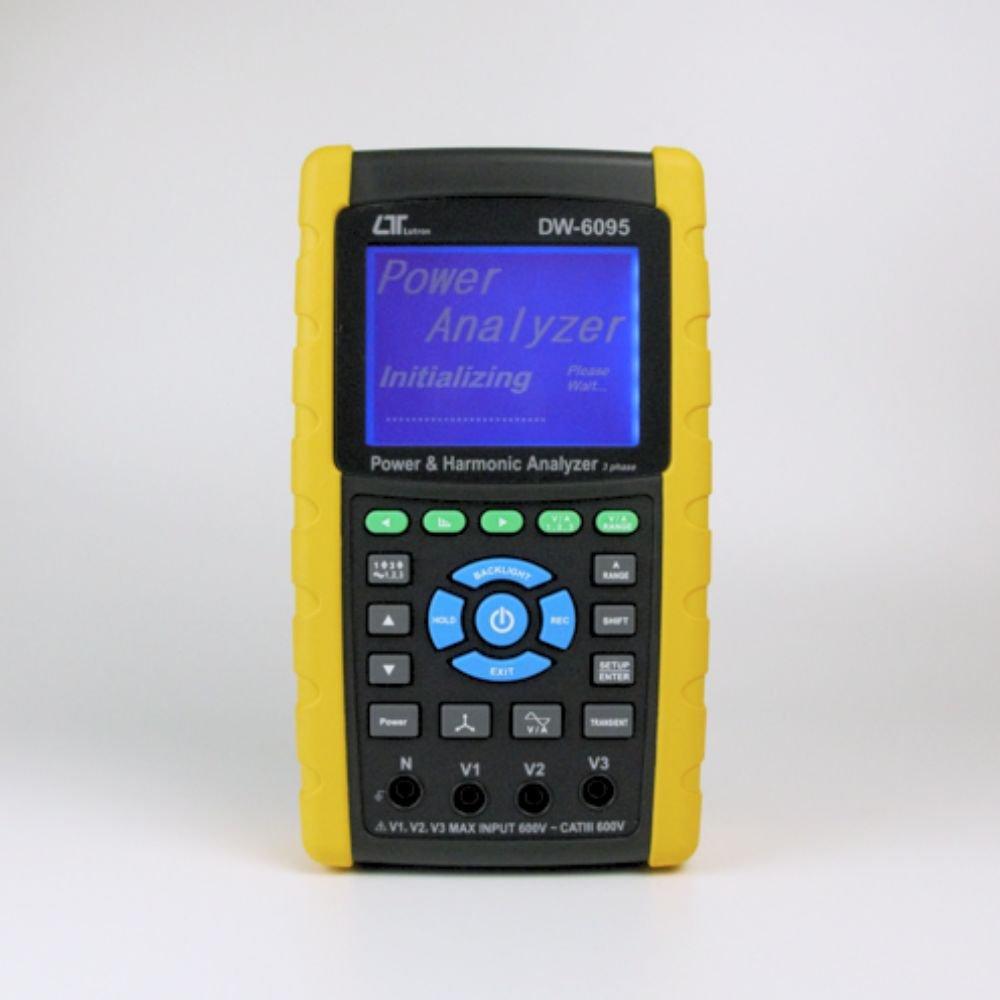

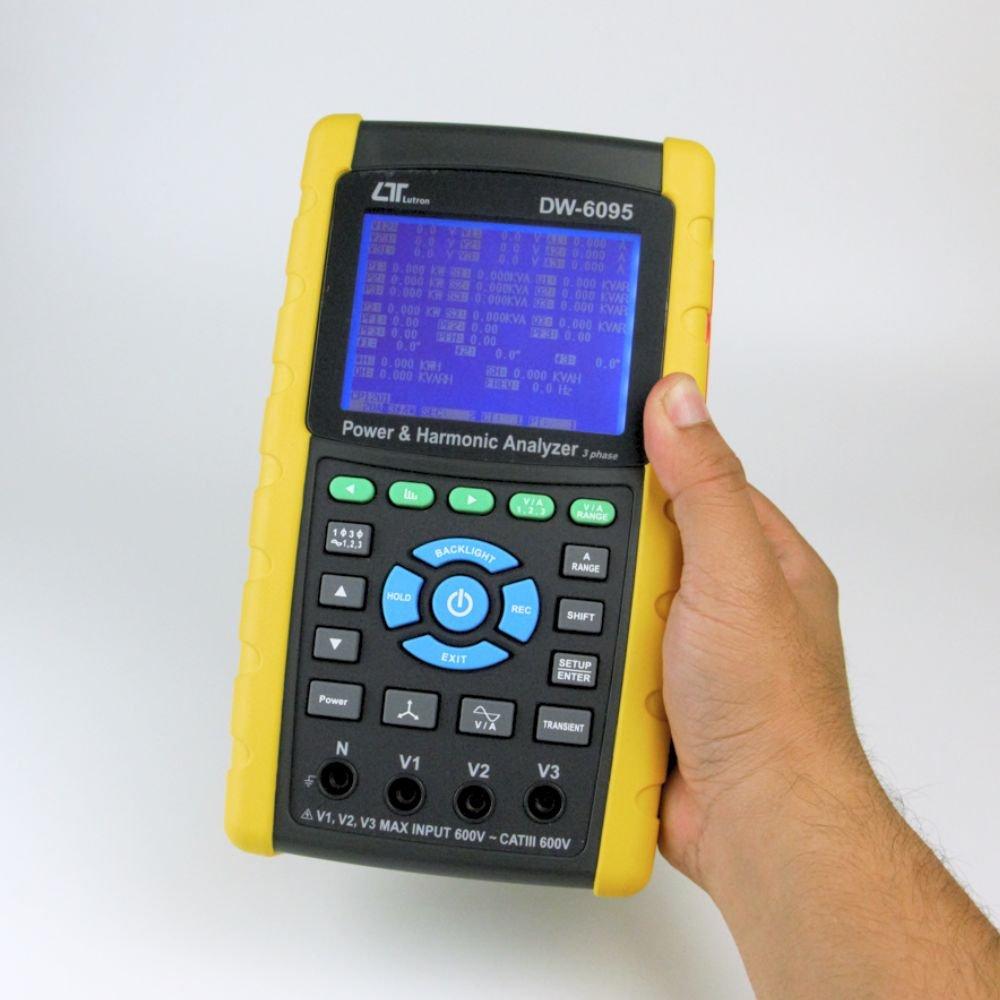

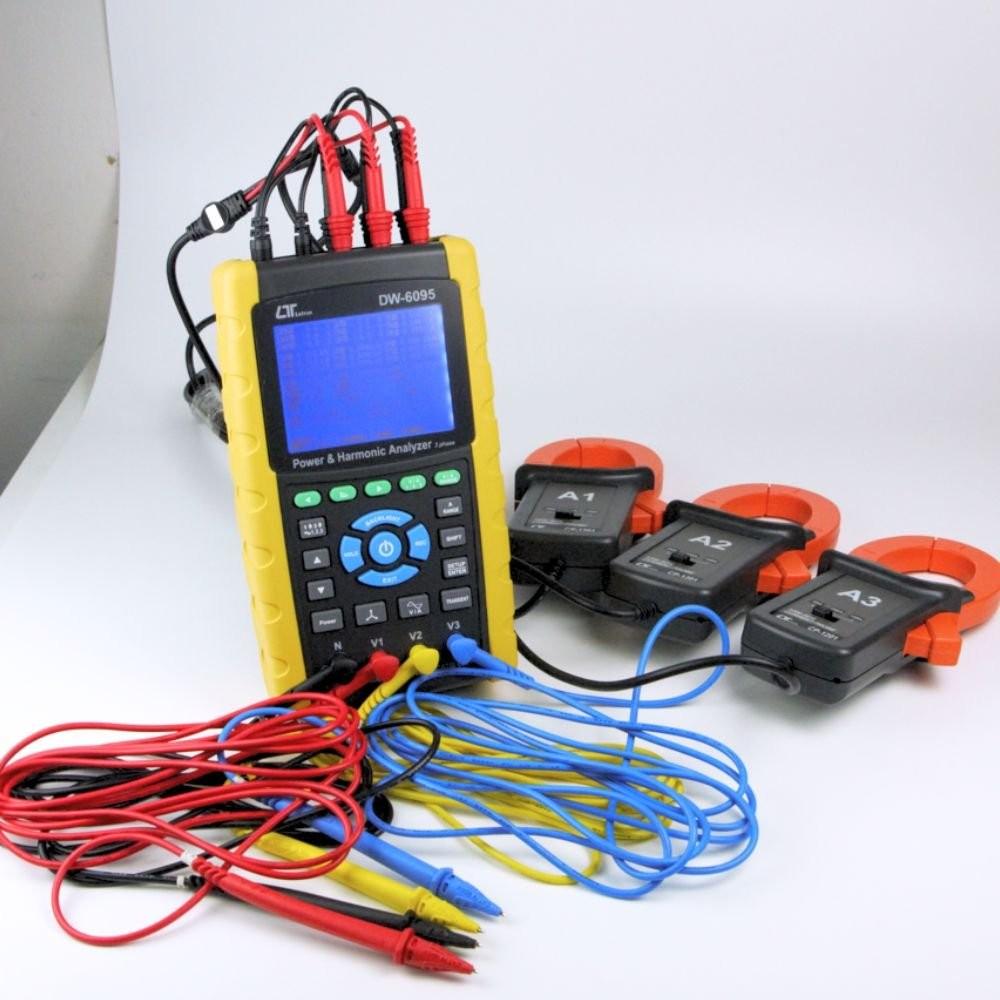

ภาพด้านบน : เครื่องวิเคราะห์ไฟฟ้า
ช่วงการวัด
- Measurement Range: DVC 600V
ACA 1200A
Power Facter : 1.00
Phase Angle : ±180°
Frequency : Hz 65 Hz
Active (Real) Power : 9.999 MW
Apparent Power : 9.999 MVA
Reactive Power : 9.999 MVAR
Watt Hour : 9.99 MWH
VA Hours : 9.999 MVAH
VAR Hour : 9.999 MVARH - Harmonics of AC voltage in Magnitude: 50th
- Harmonics of AC voltage in Percentage: 50th
- Harmonics of AC current in Magenitude: 50th
- Harmonics of AC current in Percentage: 50th
- Peak value of ACV or ACA : 50 Hz, 60 Hz
- Crest Factor of ACV or ACA : 1.000 to 99.99
Power Supply

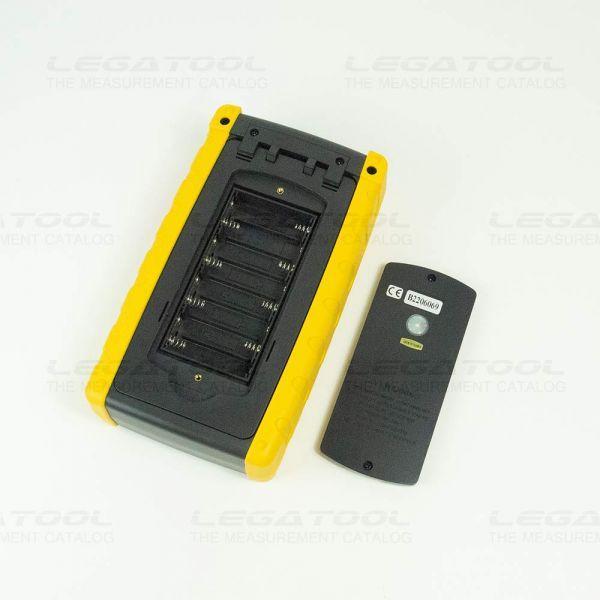

- Battery AA x 8

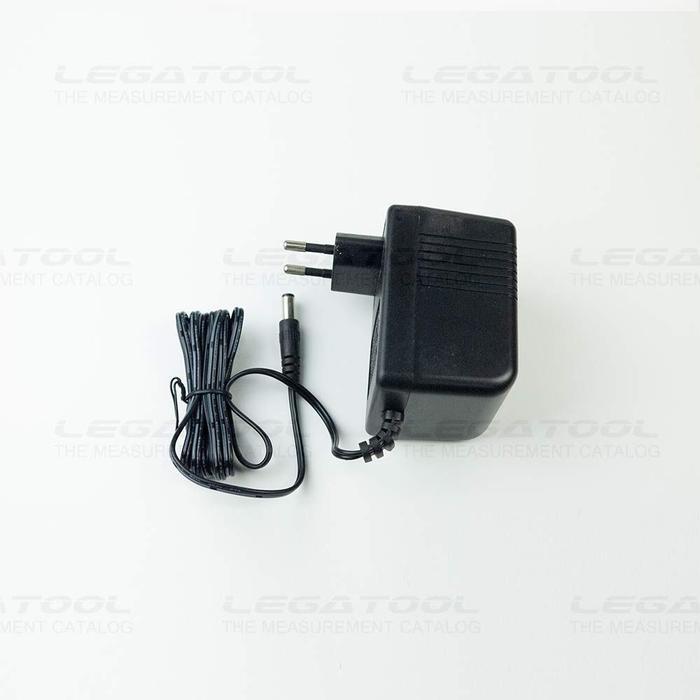

- AC to DC 9V power adapter
ขนาดเครื่อง
225 x 125 x 64 mm / 948 g
อุปกรณ์ที่มาในชุด
- ตัวเครื่อง

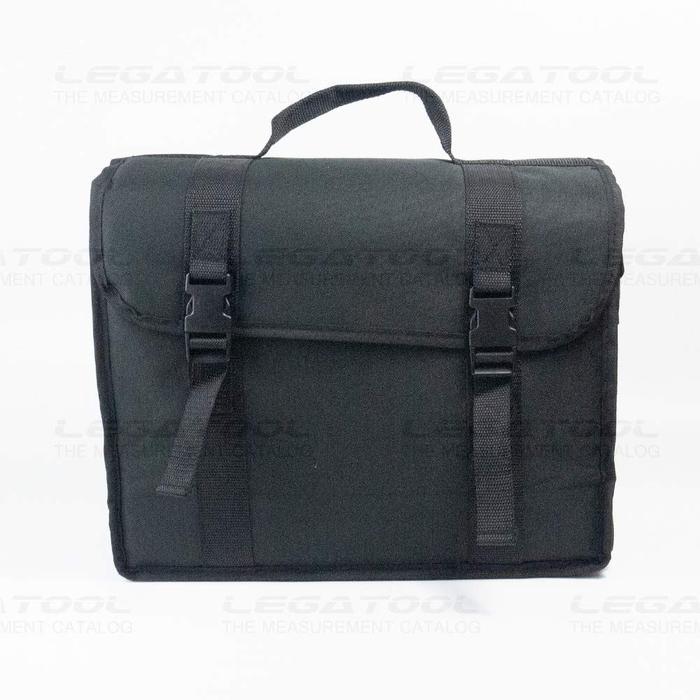

- กระเป๋า

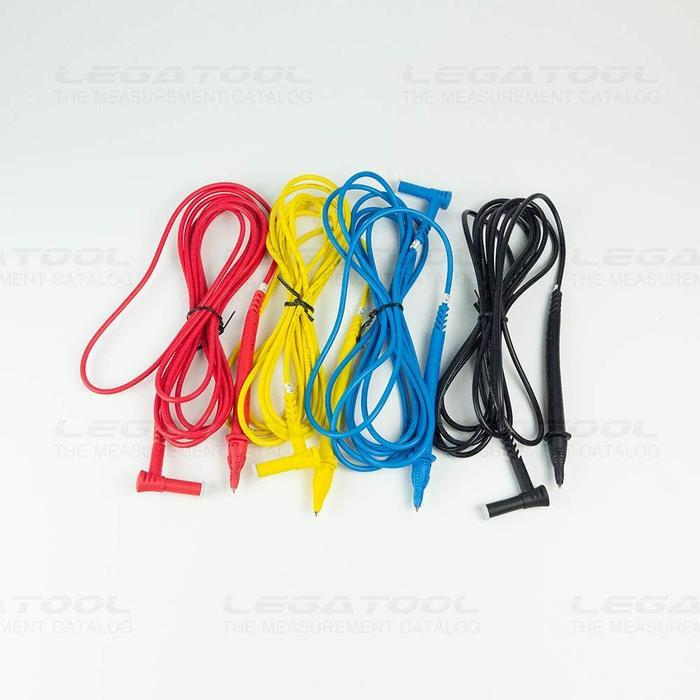

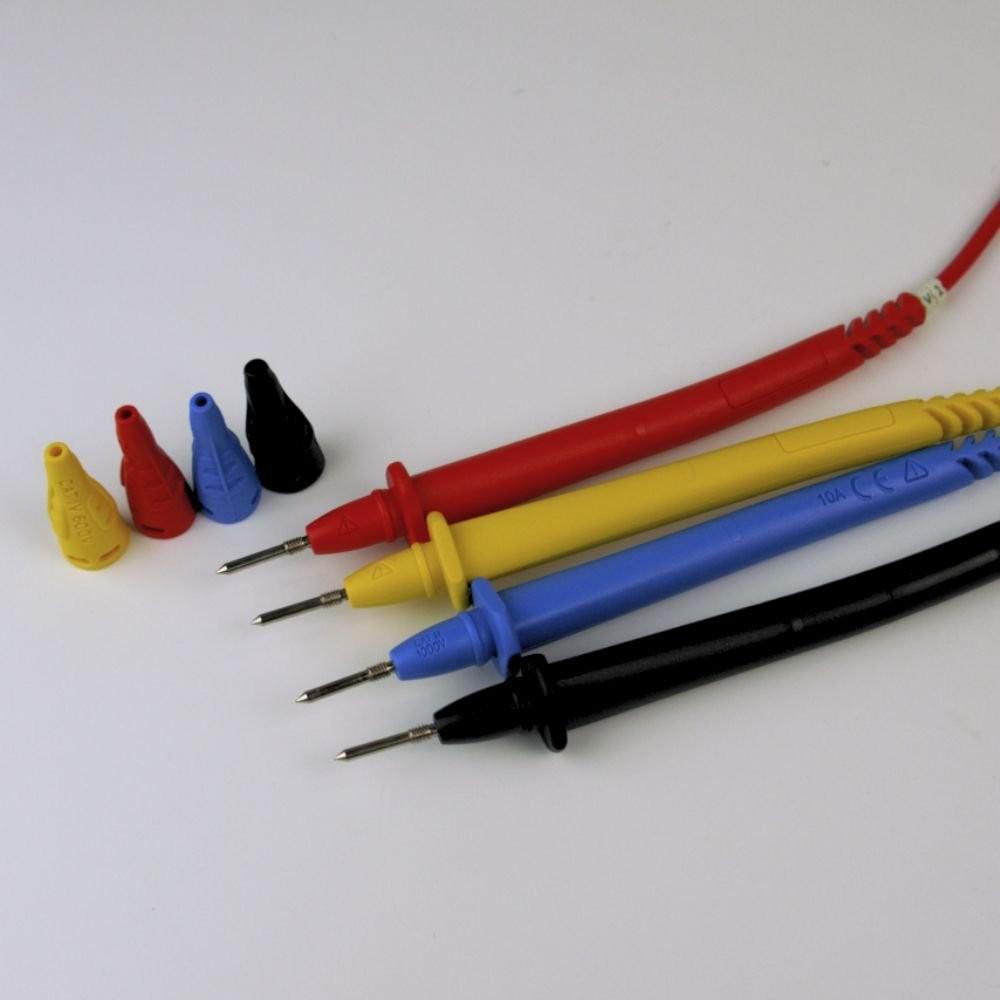

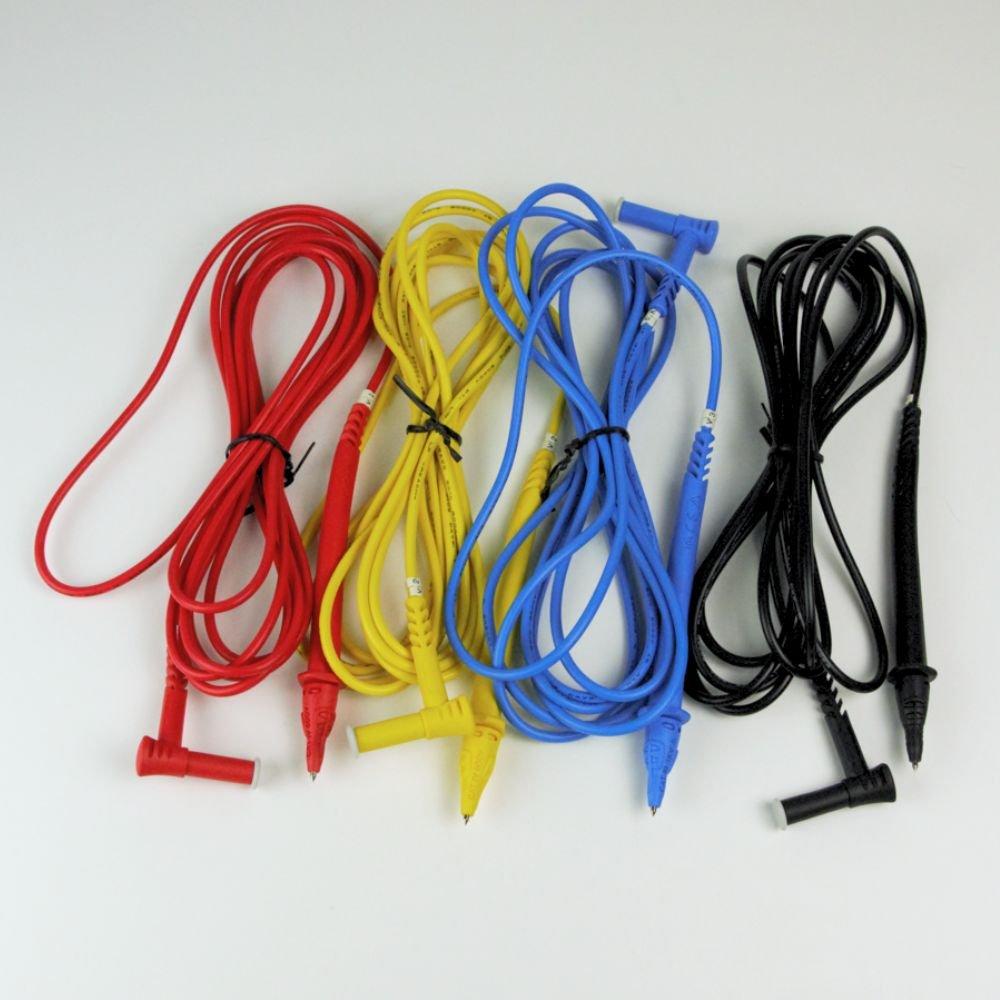

- Test Lead x4

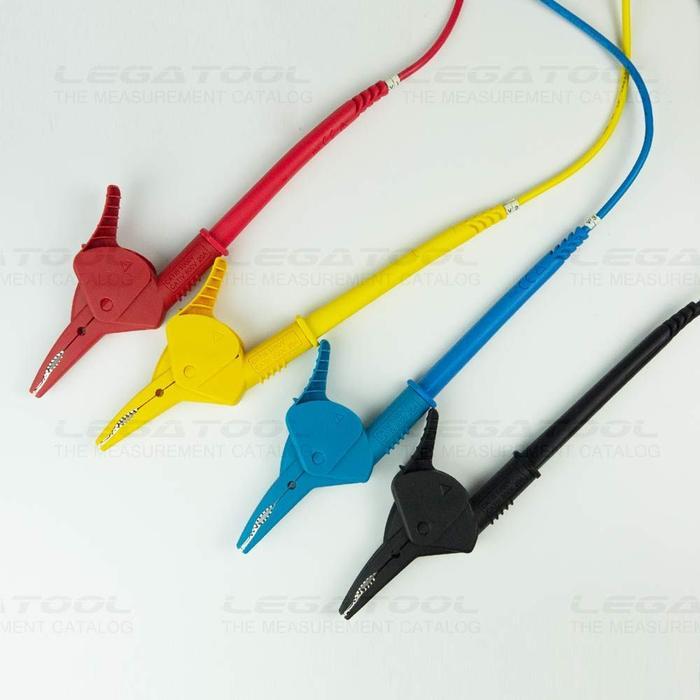

- Alligator clips x4

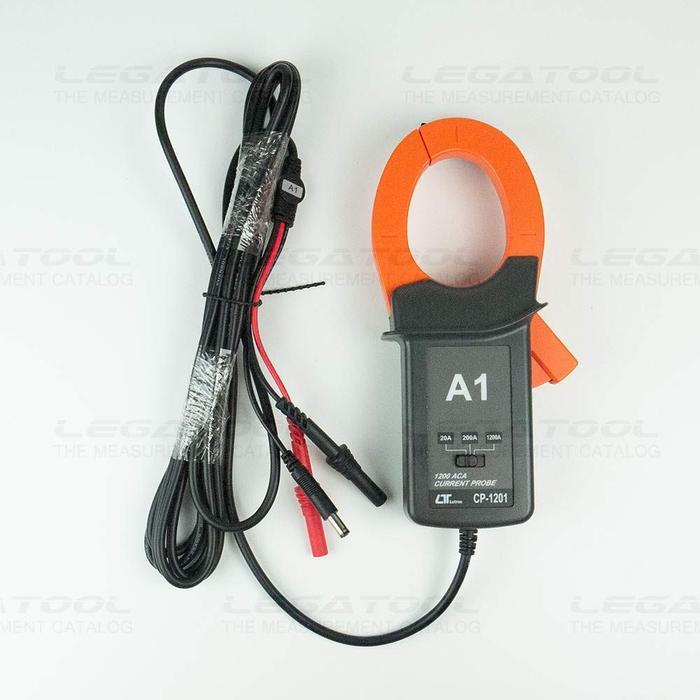

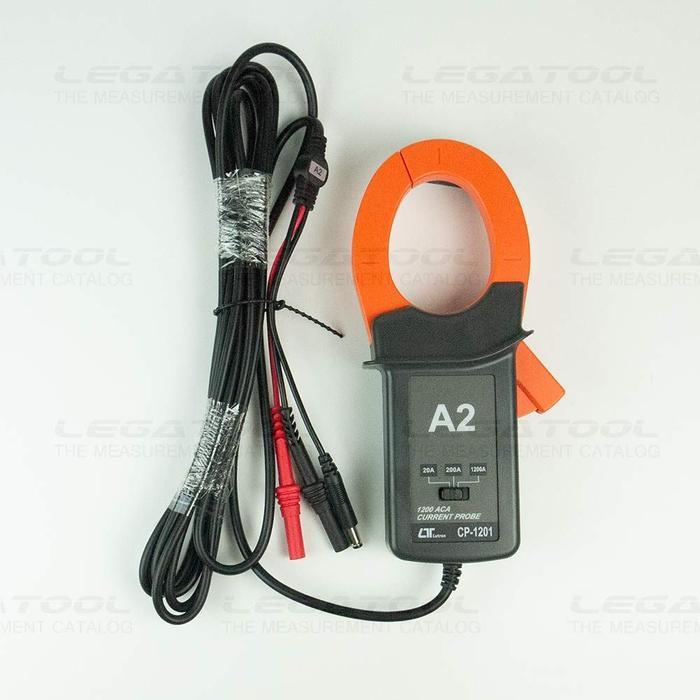

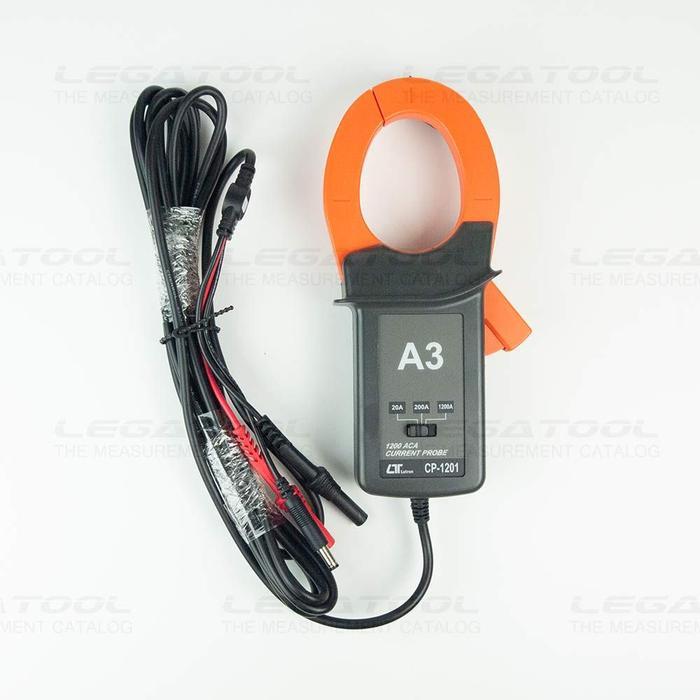

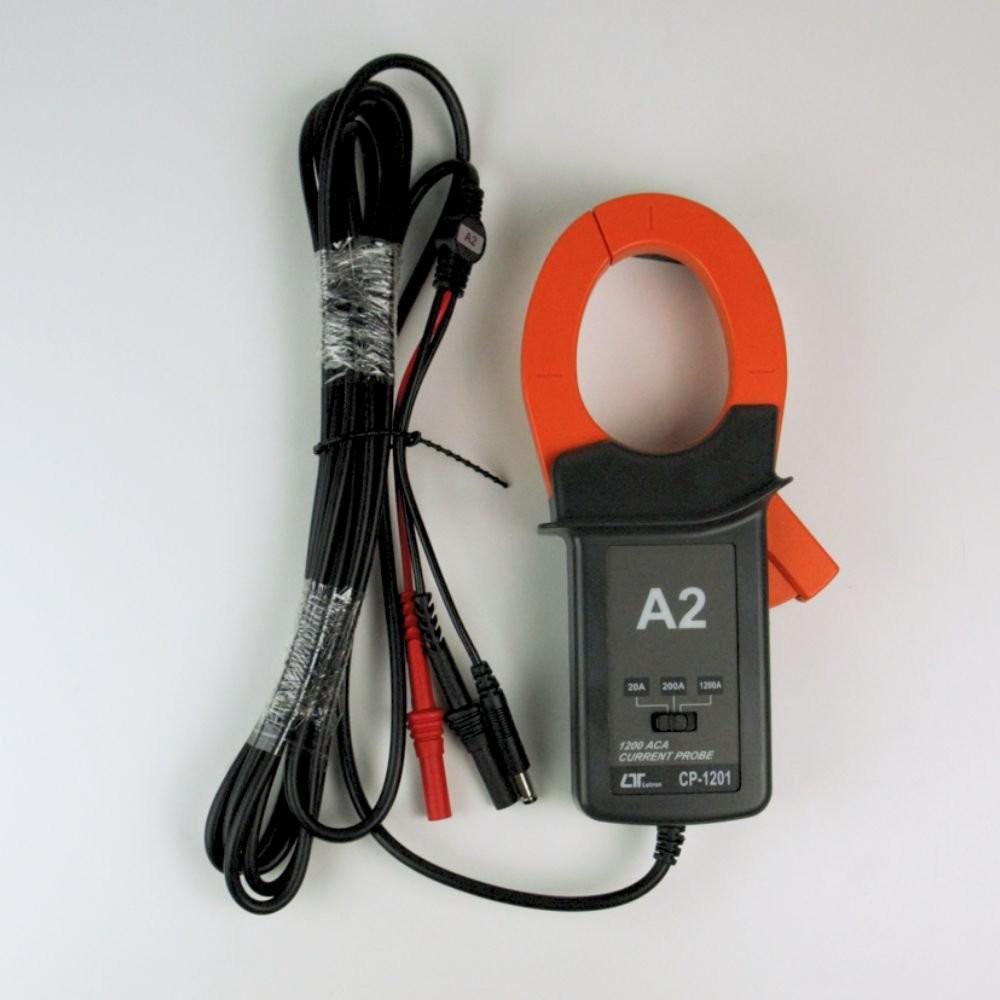

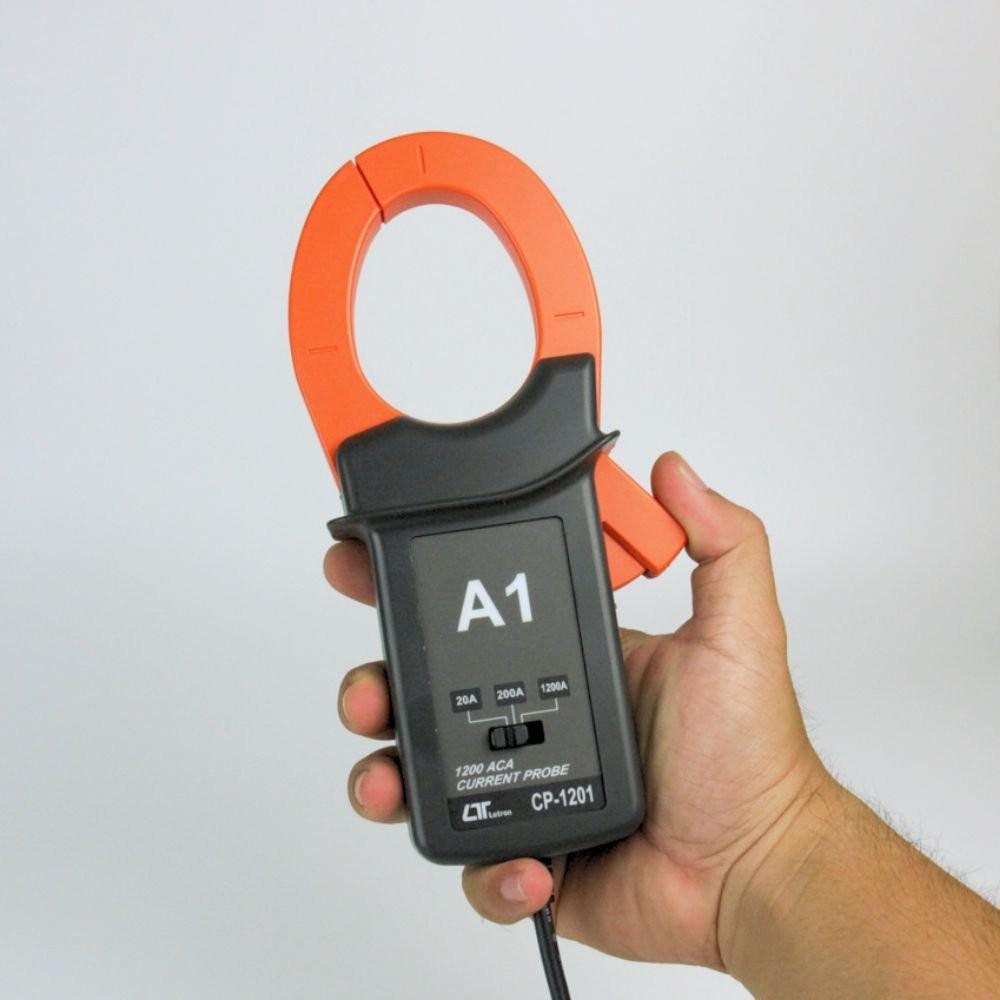

- Clamp Probe x3

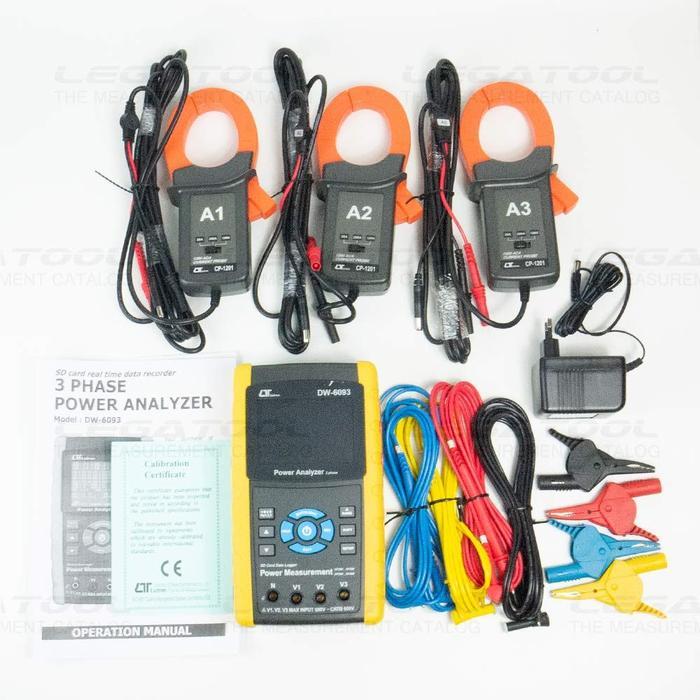

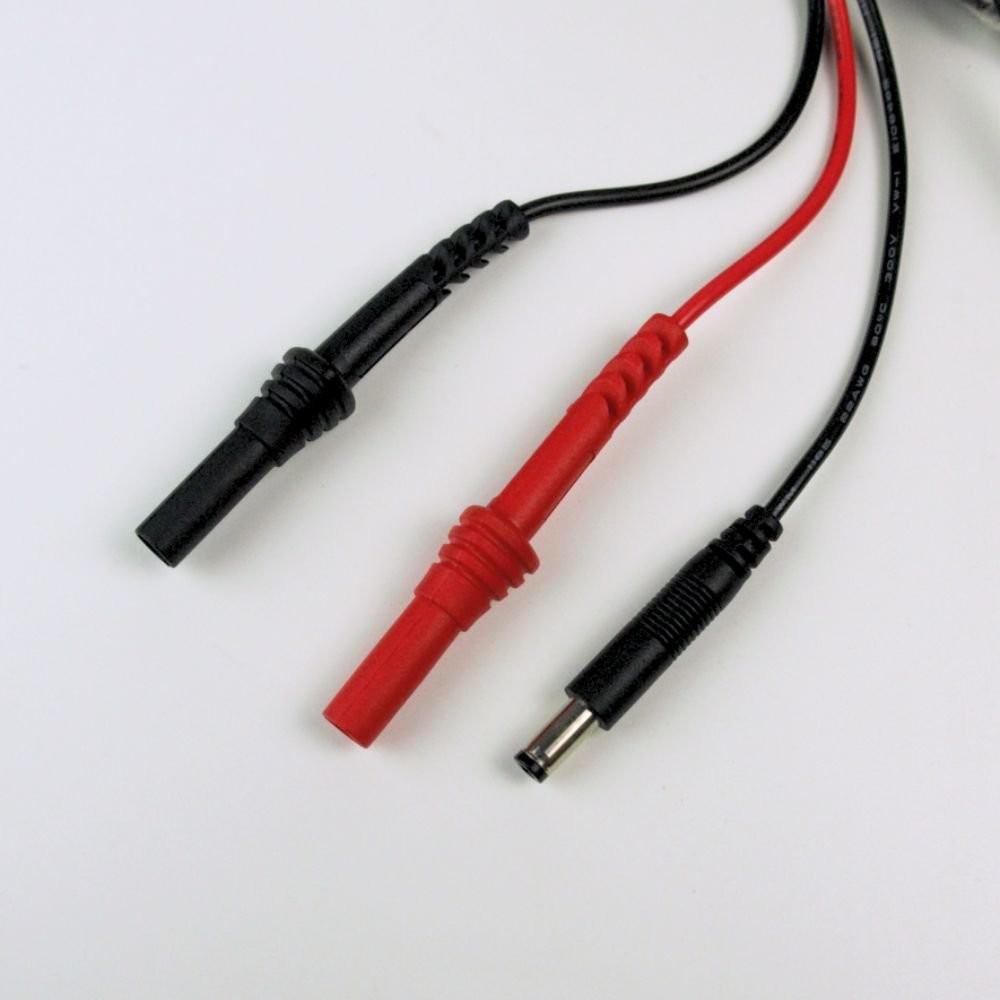

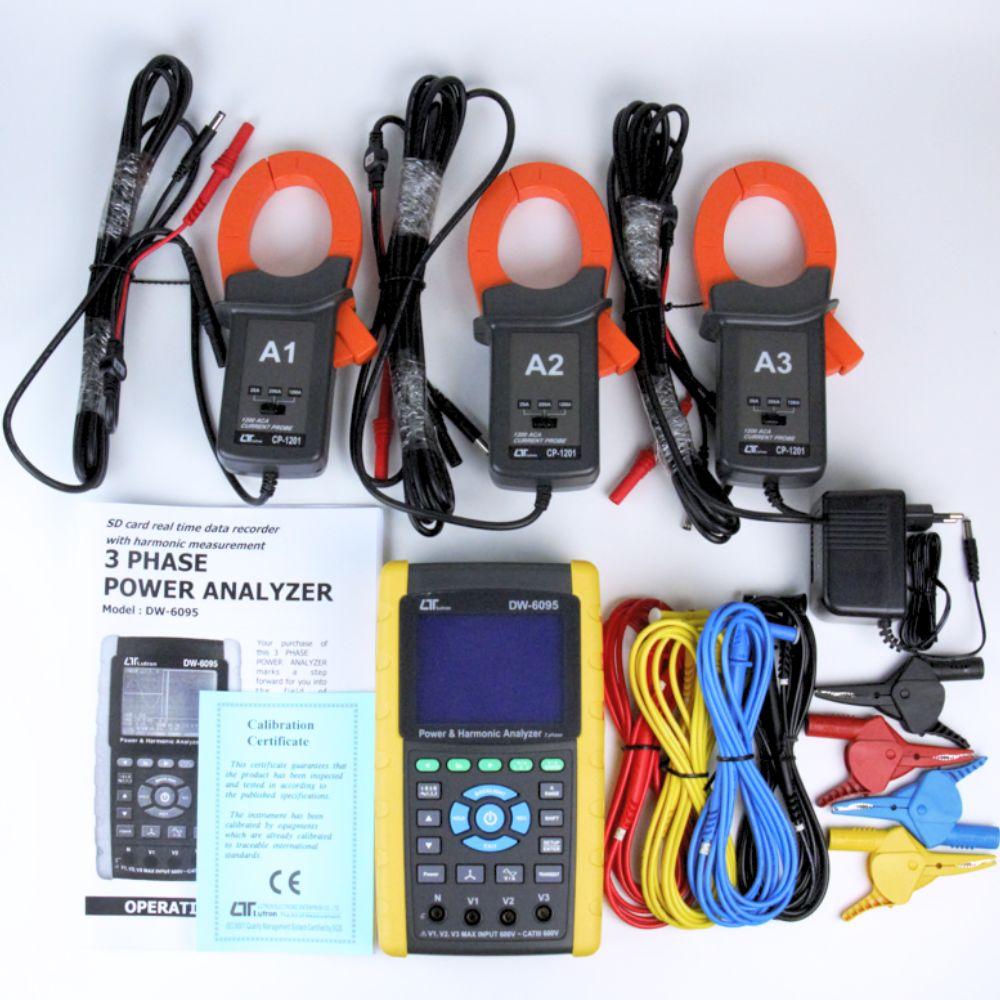

ภาพด้านบน : อุปกรณ์ที่มีในชุด
อุปกรณ์เสริม
- USB Cable (USB-01)
- RS232 Cable (UPCB-02)
- Data Acquisition Software (SW-U801-WIN)

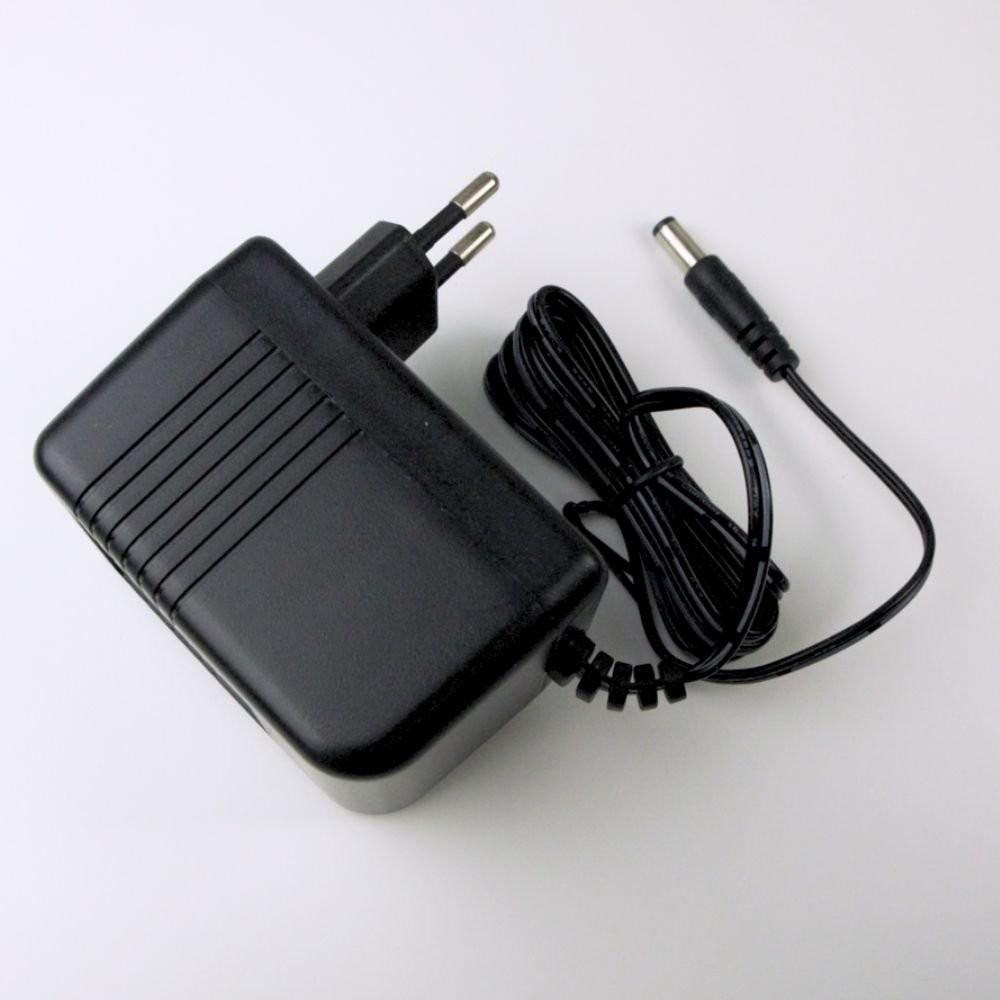

- Adapter (AP-9V220)
- Flexible 3000 Amp current probe (CP-3000)
ข้อมูลจำเพาะ
- Circuit : Custom one-chip of microprocessor LSI circuit
Display : LCD size : 81.4×61 mm (3.2 × 2.4 inch)
Dot Matrix LCD : 320 x 240 pixels
Wire connections : 1P:2W, 1P:3W, 3P:3W, 3P:4W
Sampling time : Approx. 1 second

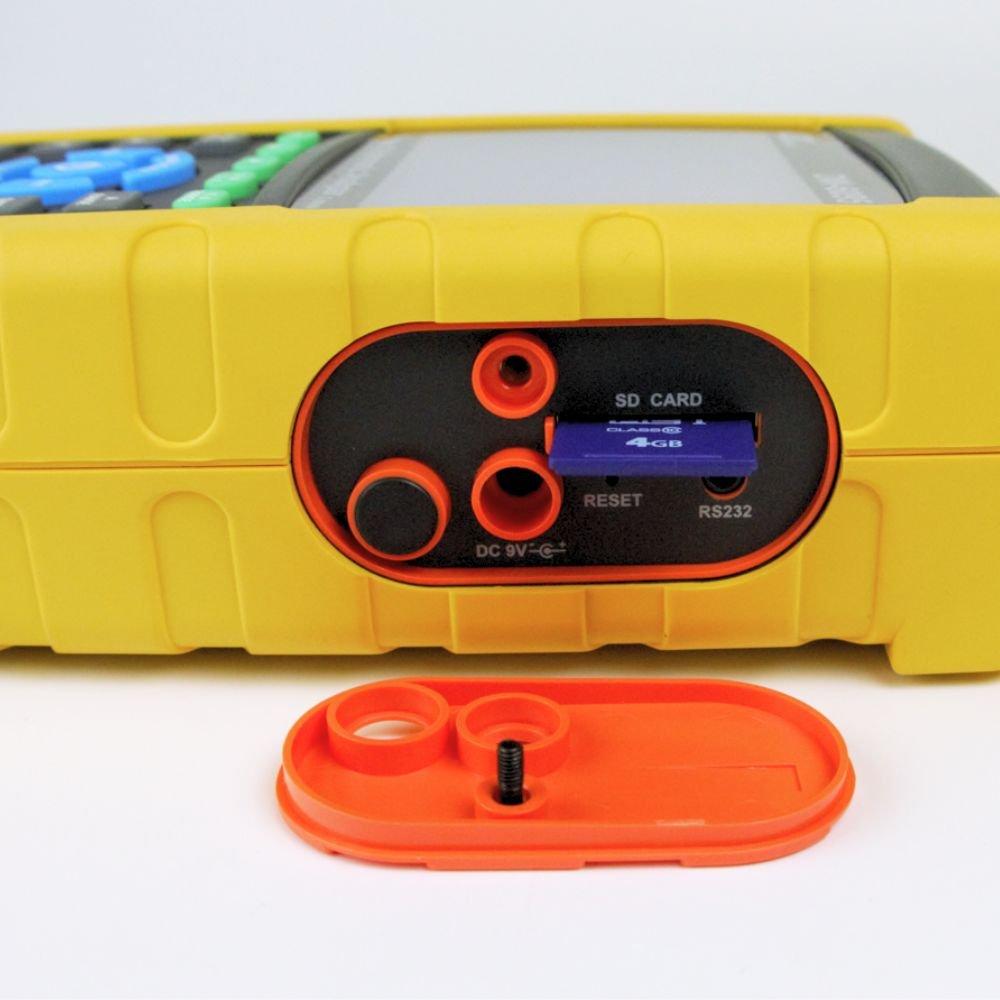

Data storage : SD memory card
Interface : RS232, USB PC interface
Functions : Data hold : Freeze the display reading
Clamp max. conductor size : ø50 mm (CP-1201)
Clamp dimensions/ Jaw : 210 x 64 x 33 mm/ 86 mm
Satety standard : IEC1010 CAT III 600 V
Opertaing Temerature : 0 to 50°C (32 to 122°F)
Opertaing Humidity : Less than 80%RH
Power requirement : Battery AA x 8 or AC to DC 9V power adapter
