ความหมายของตัวประกอบกำลังแบบล้าหลัง (Lagging Power Factor) และแบบนำหน้า (Leading Power Factor)
หลายคนยังคงสับสนกับคำว่า Lag หรือ Lead ที่ปรากฏบนหน้าจอเครื่องวัดพลังงานไฟฟ้าและเครื่องวัดตัวประกอบกำลัง (Power Factor Meter) ว่าแท้จริงแล้วสัญลักษณ์เหล่านี้กำลังบอกอะไรเราเกี่ยวกับระบบไฟฟ้าในอาคารหรือโรงงาน บทความนี้จัดทำขึ้นด้วยความตั้งใจที่จะย่อยเรื่องเฟสไฟฟ้าที่ดูซับซ้อน ให้กลายเป็นเรื่องที่เข้าใจง่าย ชัดเจน และเห็นภาพ เพื่อช่วยให้ทุกท่านสามารถอ่านค่าจากหน้าจอมิเตอร์ นำไปวิเคราะห์ ปรับปรุงระบบไฟฟ้า และบริหารจัดการค่า Power Factor ได้อย่างถูกต้องและมั่นใจยิ่งขึ้น

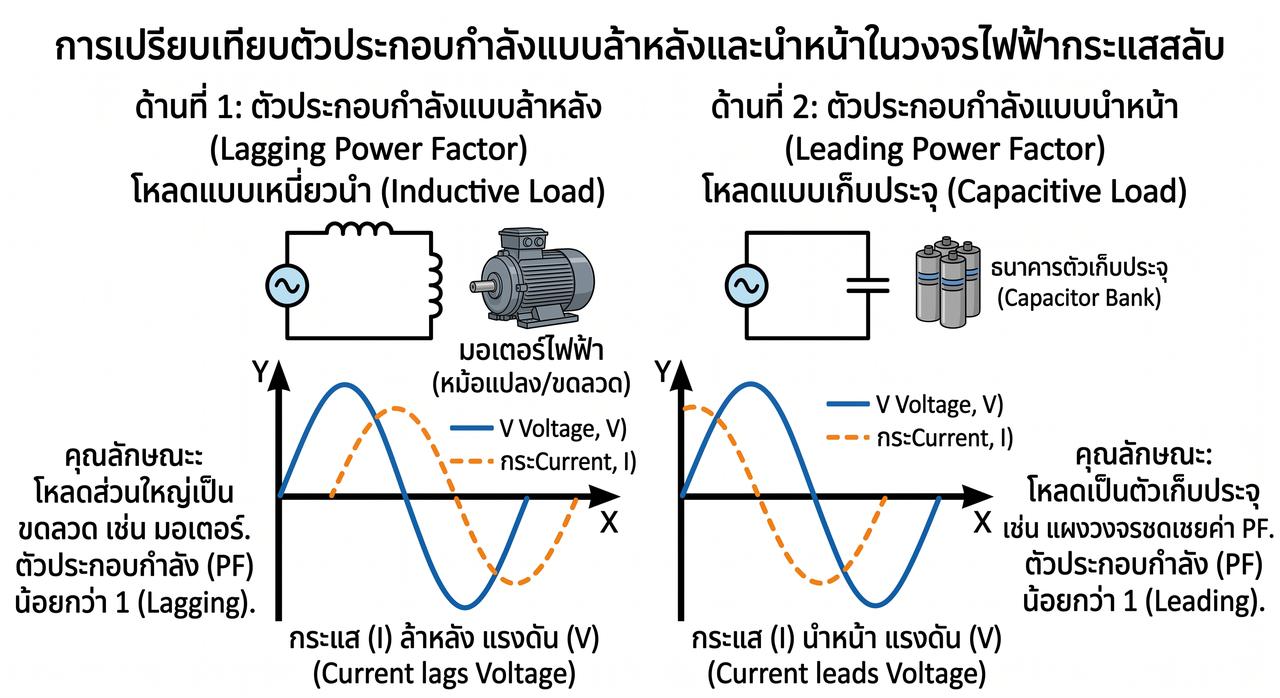

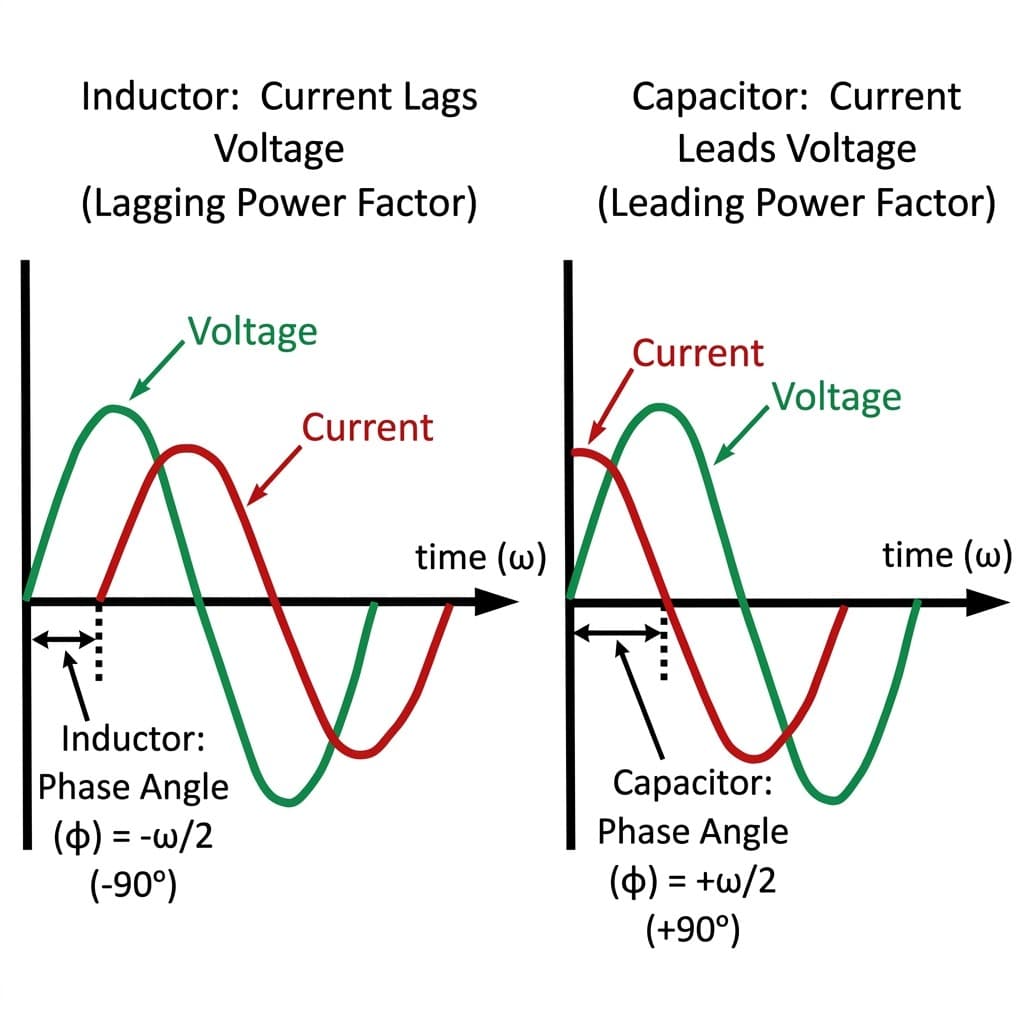

เรื่อง Lag (กระแสล้าหลังแรงดัน) และ Lead (กระแสนำหน้าแรงดัน) เป็นหัวใจสำคัญของระบบไฟฟ้ากระแสสลับ (AC) ซึ่งอธิบายความสัมพันธ์ทางเฟส (Phase Relationship) ระหว่าง แรงดันไฟฟ้า (Voltage: V) และ กระแสไฟฟ้า (Current: I) โดยมีจุดอ้างอิงหลักอยู่ที่ "ตัวกระแส (I) เคลื่อนที่ตามหลังหรือนำหน้าแรงดัน (V)"
1. Lagging Power Factor (กระแสล้าหลังแรงดัน)

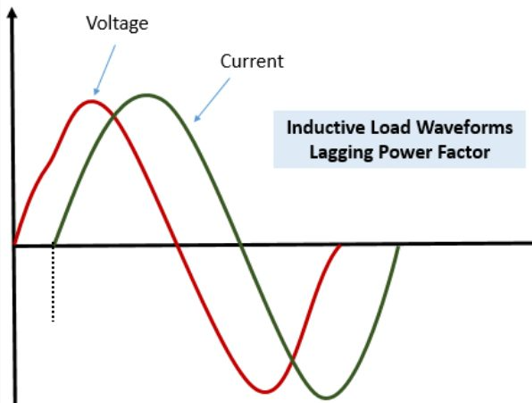

เกิดขึ้นเมื่อ รูปคลื่นของกระแสไฟฟ้า (I) มีเฟสตามหลังรูปคลื่นของแรงดันไฟฟ้า (V) นั่นคือ แรงดันจะพุ่งขึ้นถึงจุดสูงสุดก่อน แล้วกระแสจึงค่อยพุ่งขึ้นตามมาทีหลัง
โหลดที่ทำให้เกิด: โหลดแบบเหนี่ยวนำ (Inductive Load / L) เช่น มอเตอร์ไฟฟ้า, หม้อแปลง, พัดลม, เครื่องปรับอากาศ, ปั๊มน้ำ
กลไกการทำงาน: โหลดชนิดนี้ต้องสร้างสนามแม่เหล็กเพื่อทำงาน พลังงานจะถูกสะสมในรูปสนามแม่เหล็กก่อน ส่งผลให้กระแสไหลช้ากว่าแรงดัน
ผลกระทบ: ค่า Power Factor (PF) จะต่ำกว่า 1 และเป็นค่าล้าหลัง (Lagging) ทำให้ระบบต้องจ่ายกระแสแอกทีฟและรีแอคทีฟเพิ่มขึ้น เสียพลังงานในสายส่งโดยเปล่าประโยชน์
2. Leading Power Factor (กระแสนำหน้าแรงดัน)

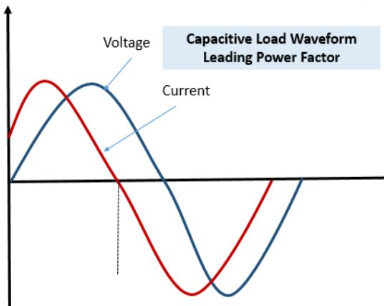

เกิดขึ้นเมื่อ รูปคลื่นของกระแสไฟฟ้า (I) มีเฟสนำหน้ารูปคลื่นของแรงดันไฟฟ้า (V) นั่นคือ กระแสไฟฟ้าจะพุ่งขึ้นถึงจุดสูงสุดก่อนที่แรงดันไฟฟ้าจะตามมา
โหลดที่ทำให้เกิด: โหลดแบบความจุไฟฟ้า (Capacitive Load / C) เช่น ตัวเก็บประจุ (Capacitor), สายส่งไฟฟ้าระยะไกลช่วงโหลดน้อย, Capacitor Bank
กลไกการทำงาน: ตัวเก็บประจุจะทำการประจุพลังงานในรูปสนามไฟฟ้าอย่างรวดเร็ว ทำให้กระแสไหลเข้าไปก่อนที่แรงดันจะเพิ่มขึ้น
ผลกระทบ: ค่า Power Factor (PF) เป็นค่านำหน้า (Leading) มักนำมาใช้ประโยชน์ในการแก้ค่า PF ที่ล้าหลังให้กลับมาเข้าใกล้ 1
ตารางเปรียบเทียบความแตกต่าง
หัวข้อ | LAgging (ล้าหลัง) | Leading (นำหน้า) |
|---|---|---|
ตำแหน่งกระแส (I) | ตามหลังแรงดัน (I lag V) | นำหน้าแรงดัน (I lead V) |
มุมเฟส (θ) | กระแสมีมุมติดลบเมื่อเทียบกับ V | กระแสมีมุมติดลบเมื่อเทียบกับ V |
อุปกรณ์ต้นเหตุ | ตัวอินดักเตอร์ (L) เช่น มอเตอร์, หม้อแปลง | ตัวแคปาซิเตอร์ (C) เช่น C-Bank, หลอด LED บางชนิด |
การสะสมพลังงาน | พลังงานในรูปสนามแม่เหล็ก (Magnetic Field) | พลังงานในรูปสนามไฟฟ้า (Electric Field) |
การนำไปใช้งาน | เป็นโหลดปกติในภาคอุตสาหกรรมและบ้านเรือน | ใช้ต่อขนานเพื่อชดเชยค่า Lagging PF ให้สูงขึ้น |
ทำไมค่า Lag / Lead ถึงสำคัญ?
ในระบบไฟฟ้า ค่า Power Factor ที่ดีที่สุดคือ PF = 1.0 (Unity Power Factor) ซึ่งเกิดขึ้นเมื่อโหลดเป็น Resistive Load (R) เช่น ฮีตเตอร์ หรือหลอดไส้ (กระแสและแรงดันมีเฟสตรงกันพอดี)
หากโรงงานมีโหลด มอเตอร์ (L) มากเกินไป ค่า PF จะตกไปทาง Lagging
วิศวกรจะติดตั้ง Capacitor Bank (C) เข้าไปเพื่อสร้างกระแส Leading มาหักล้างกับ Lagging
เมื่อ Lagging และ Leading หักล้างกันพอดี ค่า PF จะกลับขึ้นมาใกล้เคียง 1.0 ช่วยลดพลังงานสูญเสียในสายและหลีกเลี่ยงการถูกปรับจากค่าปรับ Power Factor ต่ำของการไฟฟ้าได้
