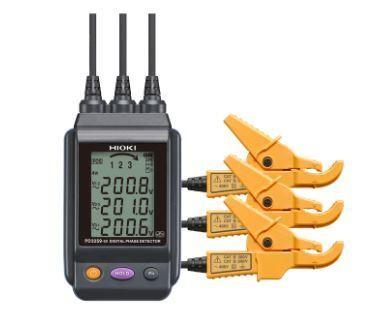

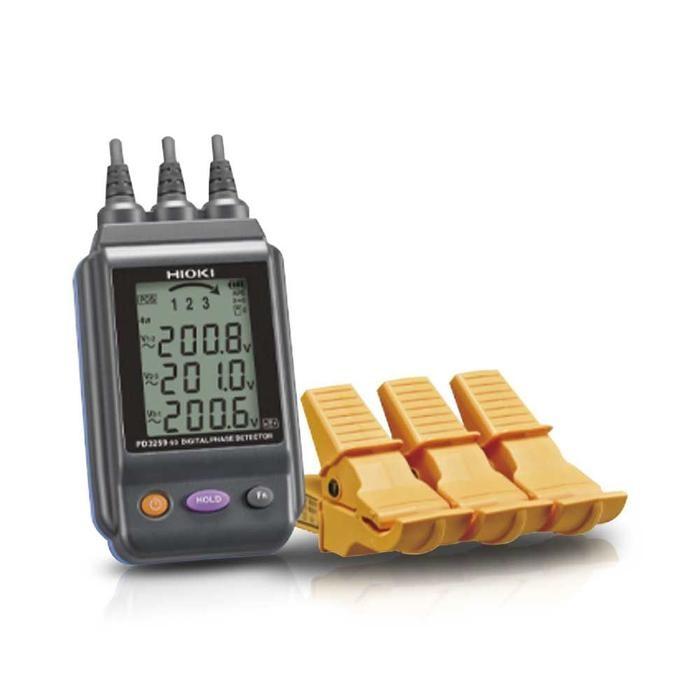

HIOKI PD3259-50 เครื่องวัดลำดับเฟส Digital Phase Detector

PD3259-50 | ฟังก์ชั่นการวัด

Phase Detection

Three-phase AC voltage (line-to-line voltage and voltage to ground)

Frequency

PD3259-50 | จุดเด่น

PD3259 เครื่องวัดเฟสแบบไม่สัมผัส ที่มาพร้อมกับจุดมุ่งหมายเพื่อความปลอดภัยของผู้ใช้งาน ที่ต้องปฏิบัติงานในด้านไฟฟ้าของอุตสาหกรรมและสิ่งก่อสร้างต่าง ๆ ซึ่ง PD3259 นั้นสามารถวัดค่าเฟสได้ถึง 3 เฟสพร้อมกันไม่ว่าจะเป็น Phase order, Ground phase และ 3-phase voltage values เพียงแค่นำคลิปหนีบลงบนฉนวนหุ้มสายไฟ โดยที่ไม่จำเป็นต้องสัมผัสกับตัวโลหะเพื่อความปลอดภัยอย่างสูงสุด นอกจากนี้ตัวเครื่องยังสามารถรองรับ Wireless Adapter Z3210 (แยกจำหน่าย) เพื่อการเชื่อมต่อไร้สายผ่าน Bluetooth มาตรฐานความปลอดภัย CAT IV 600 V

ใช้งานง่ายเพียงแค่หนีบคลิปเข้าที่สายไฟ และยังปลอดภัยด้วยตัวคลิปที่ไม่มีส่วนผสมของโลหะ ช่วยป้องกันการช็อตหรืออันตรายต่าง ๆ

ด้วยหน้าจอขนาดใหญ่ของ PD3259-50 หน้าจอจึงสามารถแสดงผลข้อมูลการวัดต่าง ๆ ได้พร้อมกันอย่างครบถ้วน

หน้าจอขนาดใหญ่ พร้อมฟังก์ชั่นการแสดงผล Positive phase ด้วยไฟหน้าจอสีเขียวและเสียงเตือนแบบ Beeping tone และ Negative phase ด้วยไฟหน้าจอสีแดงและเสียงเตือนแบบดังต่อเนื่อง

อุปกรณ์ในชุดมาพร้อมกับ Color clips ตัวหนีบ 4 สี (ขาว, แดง, น้ำเงิน, เหลือง) ที่ช่วยเพิ่มความสะดวกในการระบุสายต่าง ๆ

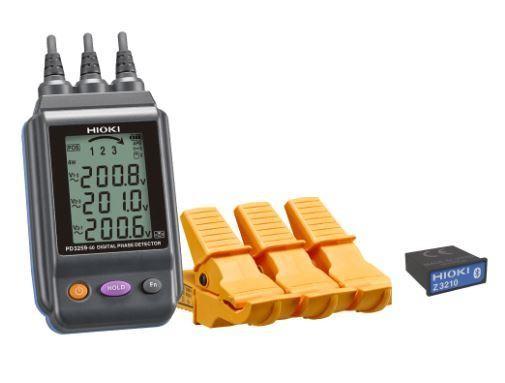

PD3259-50 รองรับการเชื่อมต่อแบบไร้สายด้วย Z3210 Wireless Adapter (แยกจำหน่าย) จึงสามารถส่งค่าการวัดไปยัง Smartphone หรือ Tablet เพื่อสร้างรายงานได้อย่างรวดเร็ว

ฟังก์ชั่นการทำรายงาน ที่ยังสามารถตรวจสอบค่า unbalance rate และ vector diagram ด้วยค่าการวัดจาก PD3259-50 ได้อีกด้วย

PD3259-50 | ช่วงการวัด

Covered cables, Metal portions
*Use on shielded cables not supported
Three-phase 90.0 to 520.0 V AC (45 to 66 Hz)

PD3259-50 | Power Supply

AA alkaline batteries (LR6) ×4, Maximum rated power: 3 VA, Continuous operating time: 5 hours (Backlight off, standby state, Without Z3210)

PD3259-50 | ขนาดสินค้า

84 mm (3.31 in)W × 146 mm (5.75 in)H × 46 mm (1.81 in)D, 590 g (20.8 oz, including batteries), cord length: 0.5 m (1.64 ft)

PD3259-50 | อุปกรณ์ที่มาในชุด

AA alkaline batteries (LR6) ×4

Instruction manual ×1

Carrying case C0203 ×1

Color clip (White ×2, red ×2, blue ×2, yellow ×2)

Spiral tubes (black ×1)

PD3259-50 | อุปกรณ์เสริม

HIOKI Z3210 อแดปเตอร์เชื่อมต่อบลูทูธสำหรับเครื่องวัดไฟ HIOKI

PD3259-50 | ข้อมูลจำเพาะ

Detection functions: Positive phase, negative phase (Three-phase 3-wire, Three-phase 4-wire),open phase, prediction of ground phase (Three-phase 3-wire)

Measurement parameters: Three-phase AC voltage (line-to-line voltage and voltage to ground), Frequency

Voltage measurement accuracy: ±2.0% rdg. ±8 dgt.

Frequency measurement accuracy: ±0.5% rdg. ±1 dgt.

Measurement targets: Covered cables, Metal portions Use on shielded cables not supported
Three-phase 90.0 to 520.0 V AC (45 to 66Hz)

Maximum rated voltage to earth: 600 V AC (CAT IV)

Standards: Safety: EN61010, EMC: EN61326 Class A

Drop proof: On concrete: 1m

Dust, Water proof: IP54 (device body only)

Power requirement: Battery AA x4, Continuous 5 hours

Diameter of measurable conductors: Finished outed diameter: 6 to 30mm

Cable length: 0.5m

Dimension / Weight: 84 x 146 x 46mm / 590g
