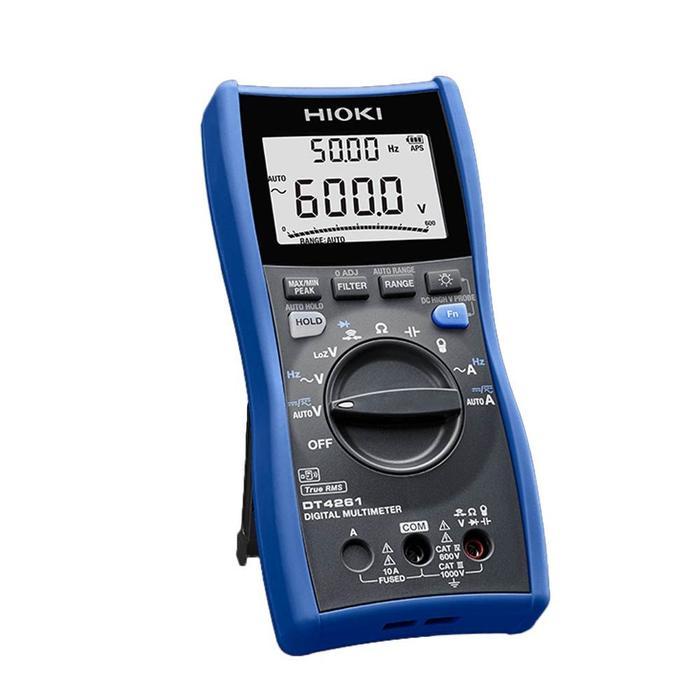

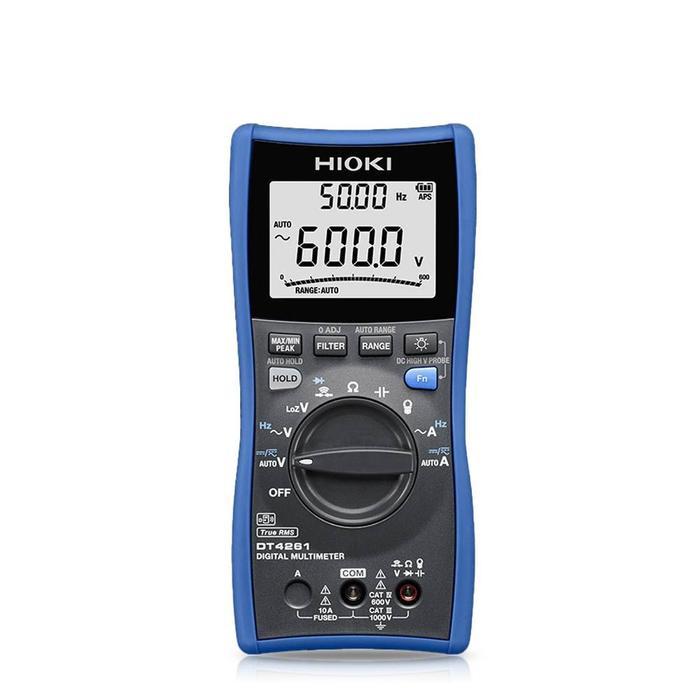

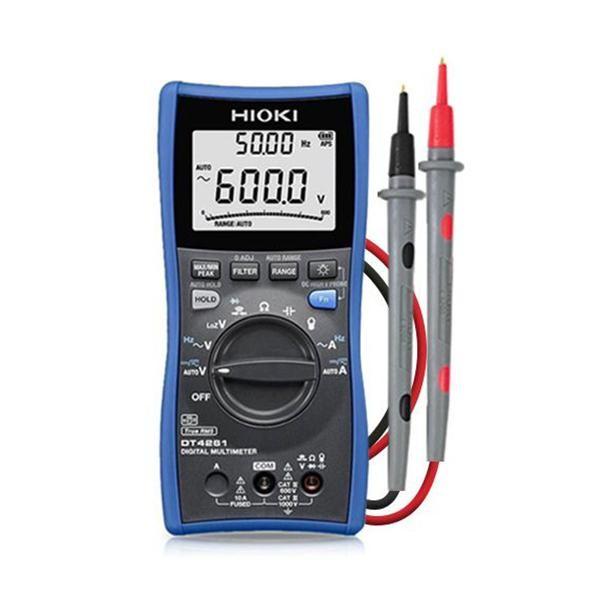

ช่วงการวัด ACV/DCV 1000V | DCA/ACA 10.00A และสามารถเพิ่มช่วงการวัดค่าสูงสุดถึง DC 2000V สำหรับ PV Solar System เมื่อใช้งานร่วมกับ DC High Voltage Probe P2000 (**แยกจำหน่าย**) มีฟังก์ชั่น Auto Fuse Check ให้ผู้ใช้งานทราบว่าฟิวส์ขาดหรือไม่ ก่อนที่จะทำการวัดกระแสไฟ รองรับการเชื่อมต่อไร้สาย เมื่อใช้งานร่วมกับ Z3210 (**แยกจำหน่าย**) มาตรฐาน CAT III 1000V และ CAT IV 600V แข็งแรงทนทานพร้อม Drop-Proof สูงสุด 1 เมตร ยี่ห้อ Hioki, Japan
Index
DT4261 | ฟังก์ชั่นการวัด
DC Voltage
AC Voltage
DCA (DC Current)
ACA (AC Current)
AC Clamp (AC Current)
Resistance
Capacitance
Frequency
Continuity Check
Diode Check
DT4261 | จุดเด่น
Functions & Features

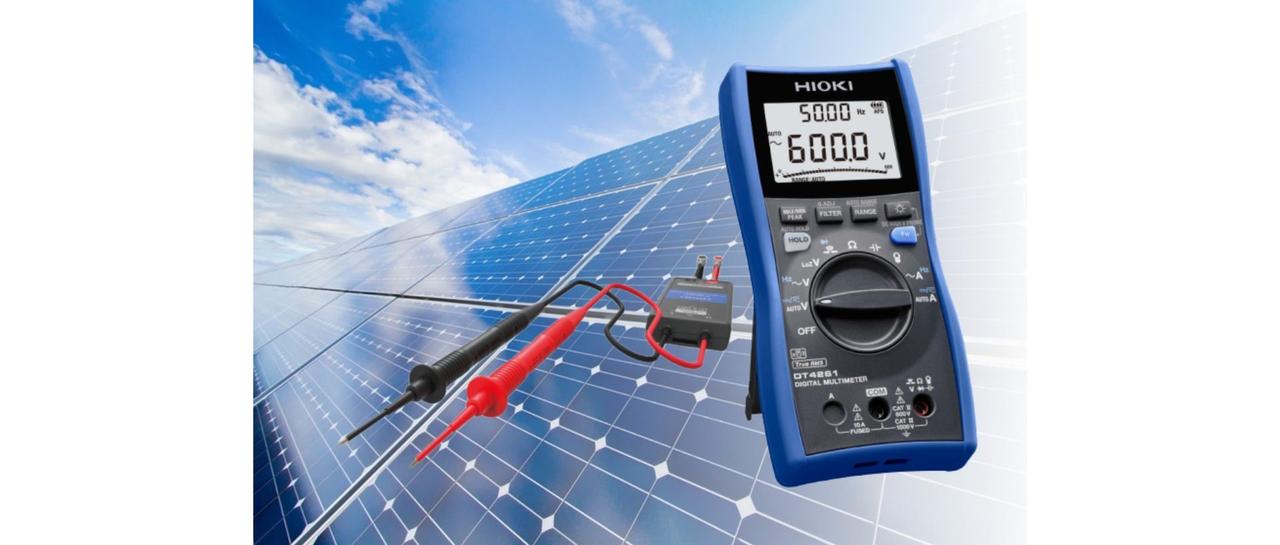

DT4261 เมื่อเชื่อมต่อกับโพรบ DC HIGH VOLTAGE P2000 (แยกจำหน่าย) จะสามารถรองรับการวัดค่า DC ได้สูงสุดถึง 2000 V จึงเหมาะสำหรับการตรวจสอบหรือบำรุงรักษาระบบ Solar Cell หรือ พลังงานแสงอาทิตย์

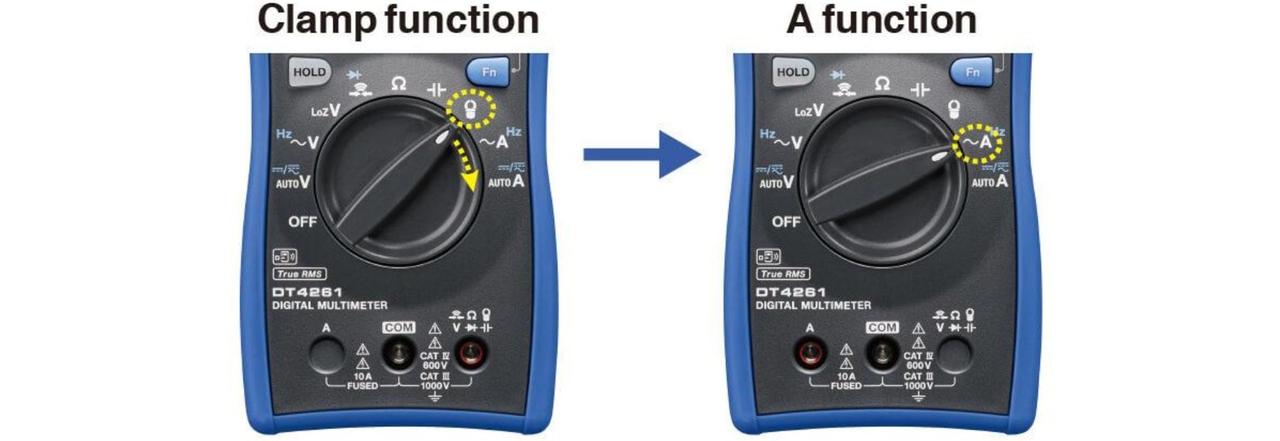

ฟังก์ชั่นการปิดช่องเสียบโพรบและ Test-lead ตามค่าการวัดที่เลือก ป้องกันการเสียบโพรบหรือ Test-lead ผิดช่อง
ฟังก์ชั่น Auto Fuse Check ช่วยให้ผู้ใช้งานทราบว่าฟิวส์ขาดหรือไม่ ก่อนที่จะทำการวัดกระแสไฟ

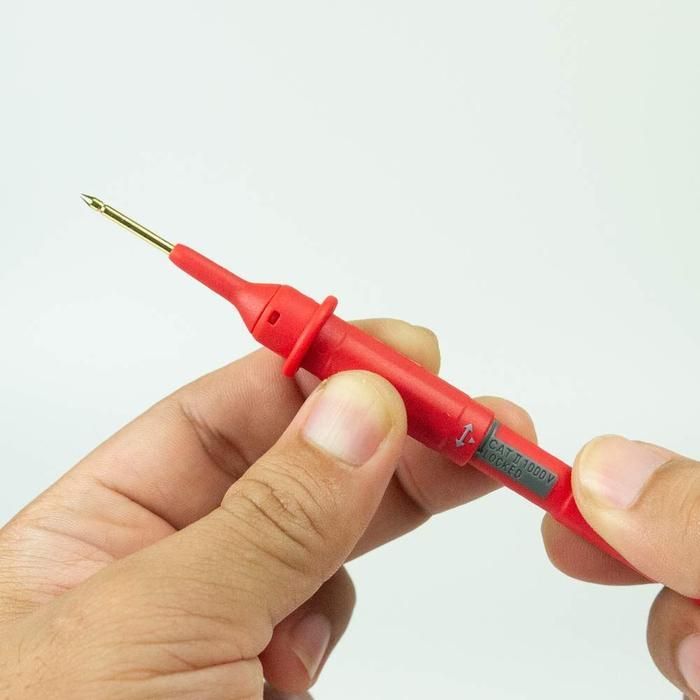

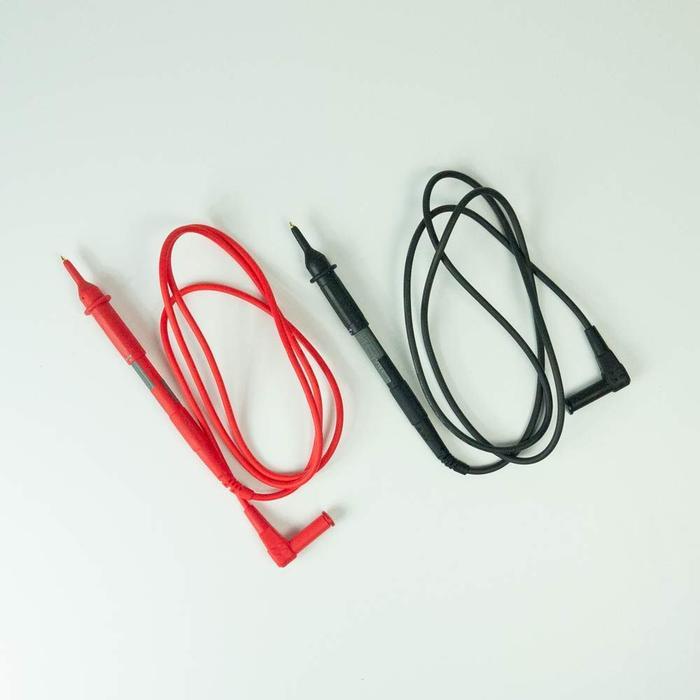

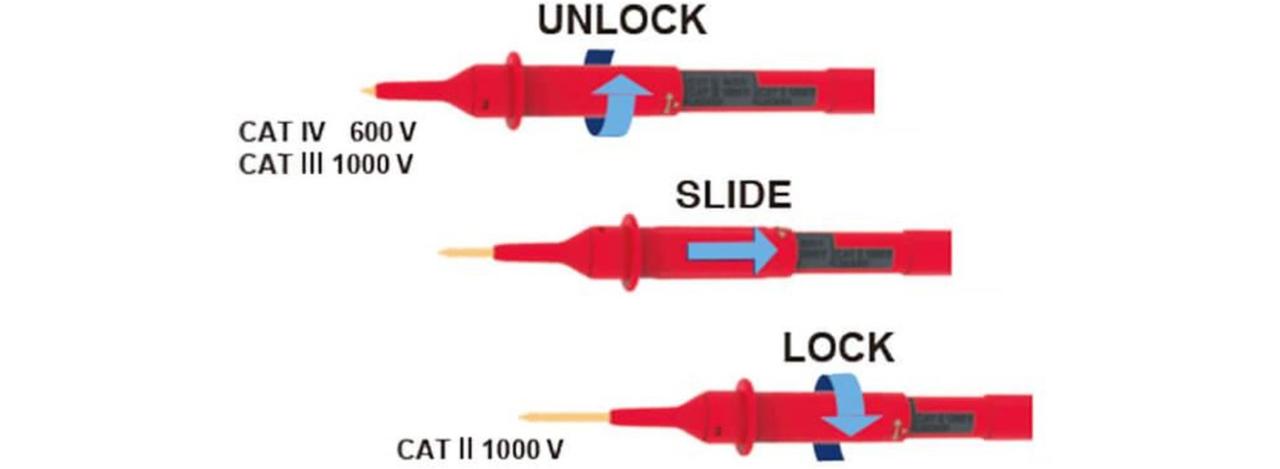

L9300 (รวมมาในชุด) Test-lead รูปแบบใหม่ที่ออกแบบมาให้ใช้การบิดล็อค เพื่อป้องกันการทำฝาครอบหล่นหาย

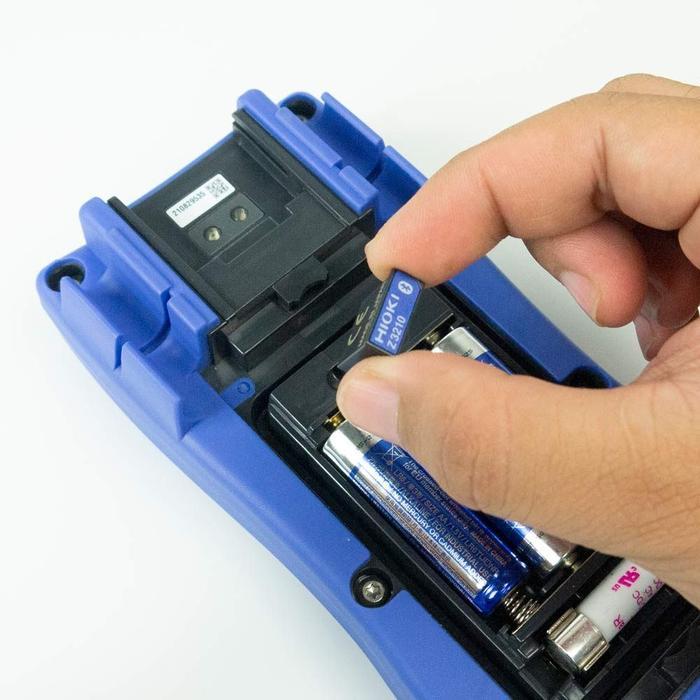

รองรับการเชื่อมต่อแบบไร้สายด้วย Z3210 Wireless Adapter (แยกจำหน่าย) พร้อม Free App GENNECT Cross สำหรับเครื่องมือวัด HIOKI ที่มี Bluetooth®︎
นอกจากนี้ DT4261 ยังรองรับการวัดสัญญาณ Harmonic เมื่อทำการเชื่อมต่อผ่าน App GENNECT Cross ไม่ว่าจะเป็น การวัดค่าฮาร์โมนิกของระบบพลังงานแสงอาทิตย์, การวัดค่าฮาร์โมนิกเพื่อวิเคราะห์ปัญหาของระบบจ่ายไฟเครื่องปรับอากาศ เป็นต้น

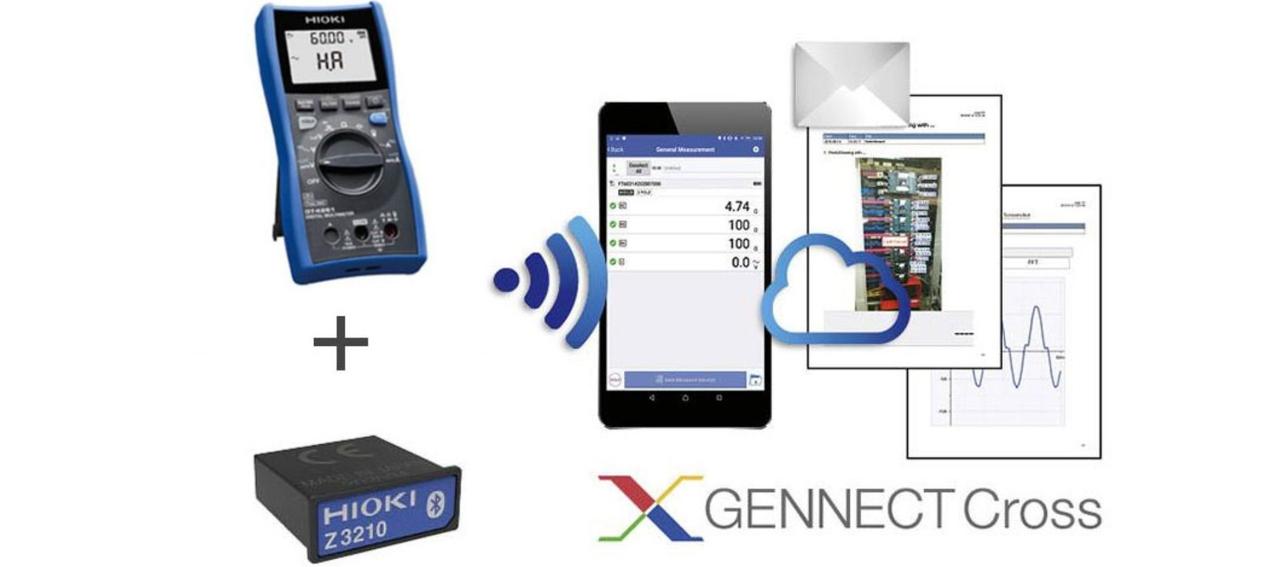

Features with Z3210 & GENNECT Cross
- GENNECT Cross คือ แอปพลิเคชั่นที่ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น
- GENNECT Cross รองรับระบบปฏิบัติการทั้ง iOS และ Android สามารถดาวน์โหลดได้ FREE! [ระบบ Android โหลด GENNECT Cross] [ระบบ iOS โหลด GENNECT Cross]
- GENNECT Cross รองรับระบบปฏิบัติการ iOS สำหรับอุปกรณ์ iPhone, iPhoneX, iPad หรือ iPod Touch ที่มีระบบปฏิบัติการ iOS 10, 11 หรือ 12 ขึ้นไป
- GENNECT Cross รองรับระบบปฏิบัติการ Android สำหรับอุปกรณ์ Android™ เวอร์ชั่น 4.3 ขึ้นไป
- GENNECT Cross รองรับการบันทึกข้อมูลการวัดลงบน Smartphone
- GENNECT Cross รองรับการตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง
- GENNECT Cross รองรับการแสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)
- GENNECT Cross รองรับการบันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก
- GENNECT Cross รองรับการสรุปรายงานในรูปแบบไฟล์ PDF, ข้อมูลการวัดแบบไฟล์ CSV, รูปภาพพร้อมผลการวัดแบบ JPG
- GENNECT Cross รองรับการเชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน
- GENNECT Cross รองรับการอัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210
- GENNECT Cross รองรับการดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์
DT4261 | ช่วงการวัด
DC Voltage:
600.0 mV ±0.15% rdg. ±5 dgt.
6.000 V ±0.15% rdg. ±2 dgt.
60.00 V ±0.15% rdg. ±5 dgt.
600.0 V ±0.15% rdg. ±5 dgt.
1000 V ±0.15% rdg. ±5 dgt.
AC Voltage:
6.000 V ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
60.00 V ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
600.0 V ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
1000 V ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
DCA:
600.0 mA ±0.5% rdg. ±3 dgt.
6.000 A ±0.5% rdg. ±3 dgt.
10.00 A ±0.5% rdg. ±3 dgt.
ACA:
600.0 mA ±1.4% rdg. ±3 dgt. (40 to 500 Hz) / ±1.8% rdg. ±3 dgt. (500 Hz to 1 kHz)
6.000 A ±1.4% rdg. ±3 dgt. (40 to 500 Hz) / ±1.8% rdg. ±3 dgt. (500 Hz to 1 kHz)
10.00 A ±1.4% rdg. ±3 dgt. (40 to 500 Hz) / ±1.8% rdg. ±3 dgt. (500 Hz to 1 kHz)
AC Clamp (AC Current):
10.00 A ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
20.00 A ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
50.0 A ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
100.0 A ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
200.0 A ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
500.0 A ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
1000 A ±0.9% rdg. ±3 dgt. (40 to 500 Hz) / ±1.5% rdg. ±3 dgt. (500 Hz to 1 kHz)
Resistance:
600.0 Ω ±0.7% rdg. ±5 dgt.
6.000 kΩ ±0.7% rdg. ±3 dgt.
60.00 kΩ ±0.7% rdg. ±3 dgt.
600.0 kΩ ±0.7% rdg. ±3 dgt.
6.000 MΩ ±0.9% rdg. ±3 dgt.
60.00 MΩ ±1.5% rdg. ±3 dgt.
Capacitance:
1.000 μF ±1.9% rdg. ±5 dgt.
10.00 μF ±1.9% rdg. ±5 dgt.
100.0 μF ±1.9% rdg. ±5 dgt.
1.000 mF ±1.9% rdg. ±5 dgt.
10.00 mF ±5.0% rdg. ±20 dgt.
Frequency:
99.99 Hz ±0.1% rdg. +1 dgt.
999.9 Hz ±0.1% rdg. +1 dgt.
9.999 kHz ±0.1% rdg. +1 dgt.
99.99 kHz (V AC Only) ±0.1% rdg. +1 dgt.
Continuity Check:
600.0 Ω ±0.7% rdg. ±5 dgt.
Diode Check:
1.800 V±0.5% rdg. ±5 dgt.
DT4261 | Power Supply

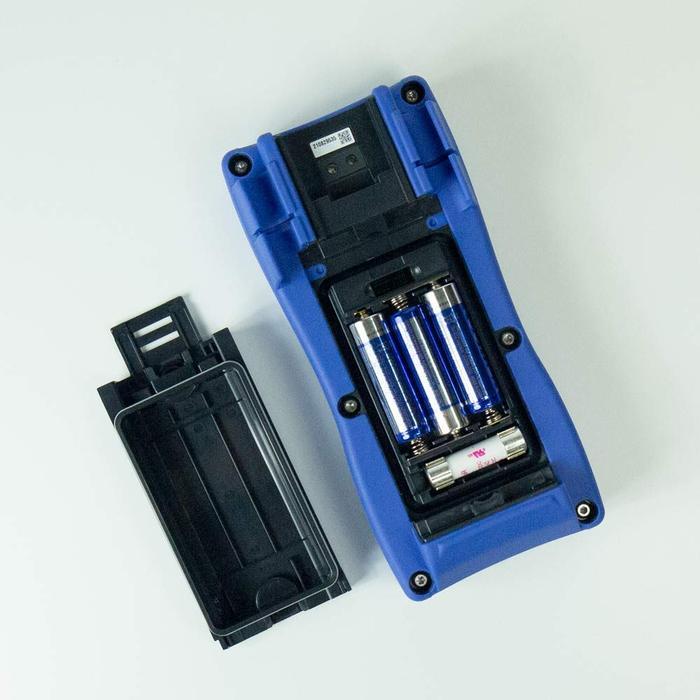

LR6 (AA) alkaline batteries × 3, Continuous operating time: 130 hr. (without Z3210 installed), 70 hr. (with Z3210 installed and using wireless communications)
DT4261 | ขนาดสินค้า
87 mm (3.43 in.) W × 185 mm (7.28 in.) H × 47 mm (1.85 in.) D, 480 g (16.9 oz.) (with test leads holder and batteries)

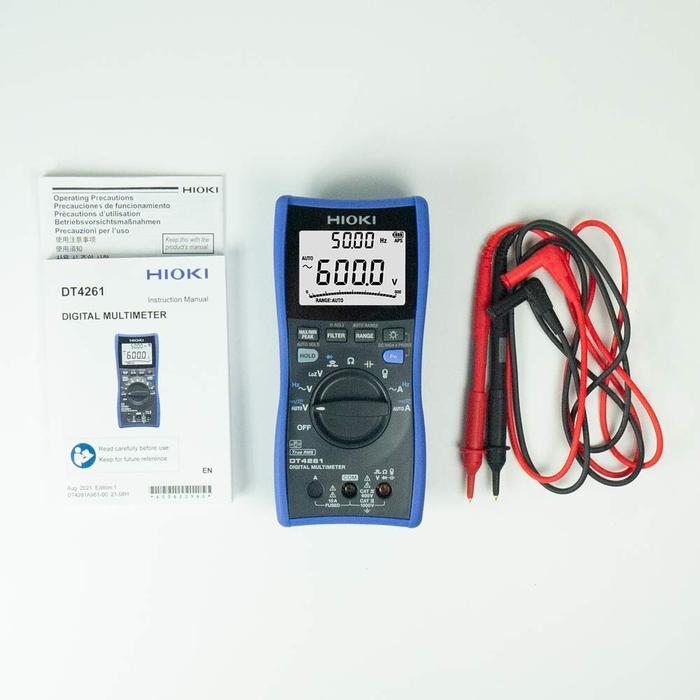

DT4261 | อุปกรณ์ที่มาในชุด
Test Lead L9300 × 1
Instruction Manual × 1
LR6 (AA) alkaline battery × 3
Operating Precautions ×1
DT4261 | อุปกรณ์เสริม
TEST LEAD:
TEST LEAD L9207-10
TEST LEAD L9300
DC HIGH VOLTAGE PROBE P2000
Options for Test leads (for the L9207-10, L9300):
SMALL ALLIGATOR CLIP SET L4934
CONTACT PIN SET L4933
Options for Test leads (for the L4930)
EXTENSION CABLE SET L4931
BREAKER PIN SET L4939
MAGNETIC ADAPTER 9804
TEST PIN SET L4938
BUS BAR CLIP SET L4936
MAGNETIC ADAPTER SET L4937
TEST PIN SET L4932
CONNECTION CABLE SET L4930
ALLIGATOR CLIP SET L4935
GRABBER CLIP L9243
Current measurement:
CONVERSION ADAPTER 9704
CLAMP ON PROBE 9018-50
CLAMP ON PROBE 9010-50
CLAMP ON PROBE 9132-50
Communication:
COMMUNICATION PACKAGE (USB) DT4900-01
Carrying case:
CARRYING CASE C0202
CARRYING CASE C0207
Strap:
MAGNETIC STRAP Z5020
MAGNETIC STRAP Z5004
Wireless communication
WIRELESS ADAPTER Z3210
DT4261 | ข้อมูลจำเพาะ

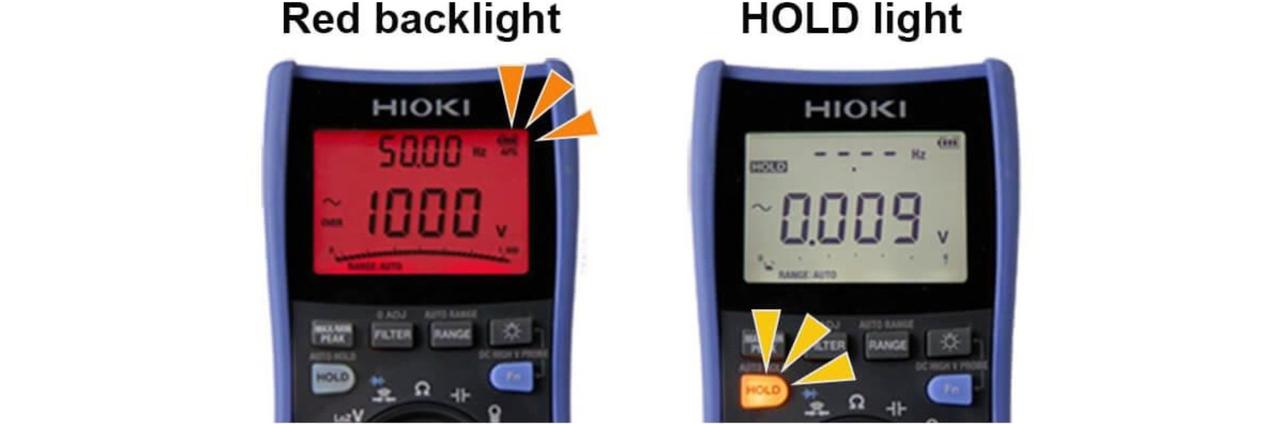

Other functions: Mis-insertion prevention shutters, fuse check function, user setting retention function, filter function, zero-adjustment, display value hold, auto hold, MAX/MIN value display, PEAK value display, auto-power save, USB communication (when optional Communication Package DT4900-01 is installed), wireless communication (when optional Wireless Adapter Z3210 is installed)
Display: Main and sub displays: 4-digits LCD, max. 6000 digits (excluding frequency measurement), bar-graph
Display refresh rates: 5 times/s (Capacitance measurement: 0.05 to 5 times/s, depending on measured value, Frequency: 1 to 2 times/s)
Power supply: LR6 (AA) alkaline batteries × 3, Continuous operating time: 130 hr. (without Z3210 installed), 70 hr. (with Z3210 installed and using wireless communications)
Dimensions and mass: 87 mm (3.43 in.) W × 185 mm (7.28 in.) H × 47 mm (1.85 in.) D, 480 g (16.9 oz.) (with test leads holder and batteries)
Accessories: Test Lead L9300 × 1, Instruction Manual × 1, LR6 (AA) alkaline battery × 3, Operating Precautions ×1
