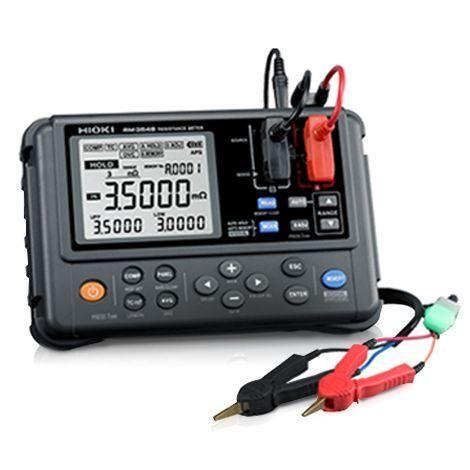

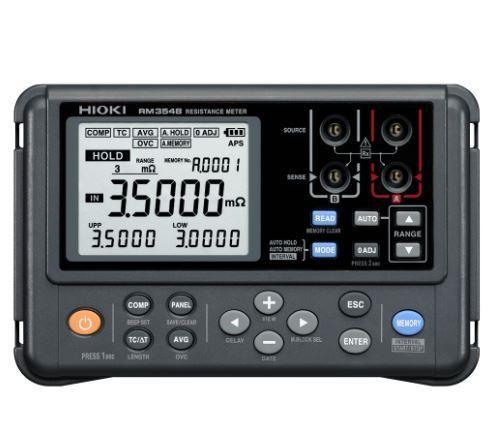

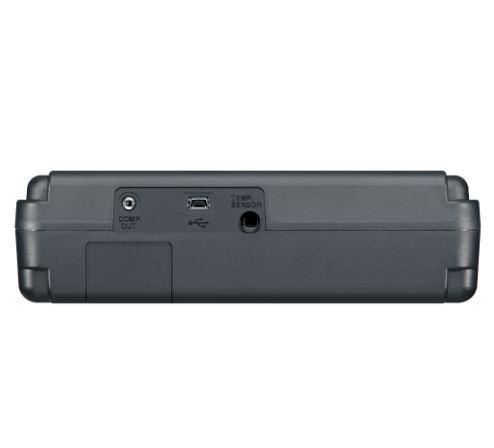

Hioki-RM3548 เครื่องทดสอบความเป็นฉนวนแบบพกพา 3 range High-precision เป็นเครื่องวัดความต้านทานแบบพกพาที่มีความแม่นยำสูง สามารถวัดระดับความต้านทานได้ตั้งแต่ไมโครโอห์มถึงเมกะโอห์ม และเหมาะสำหรับการทดสอบและการบำรุงรักษาอุปกรณ์ขนาดใหญ่ เช่น การวัดความต้านทานของขดลวดและความต้านทานการเชื่อมในมอเตอร์ขนาดใหญ่และสเตเตอร์สำหรับไฮบริดและ ยานพาหนะไฟฟ้า ยี่ห้อ Hioki, Japan
Index
วัดความต้านทาน
Temperature correction
Offset voltage compensation (OVC)
Comparator (ABS/REF%)
Length conversion
Judgment sound setting
Auto hold, auto power save (APS)
Averaging, panel store/panel load
USB communication interface (RM3548 internal memory is recognized as a mass storage device when connected to a PC)

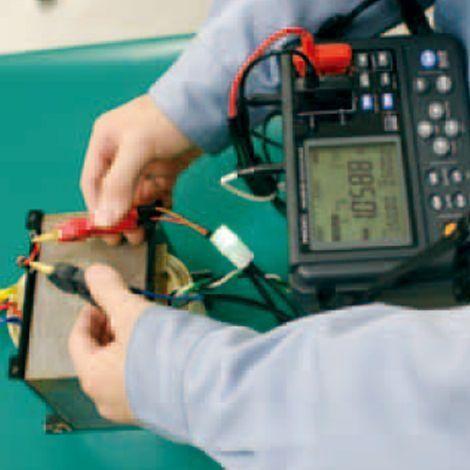

เครื่องทดสอบความต้านทานนี้มีการออกแบบมาสำหรับพกพาที่ใช้งานง่ายเมื่อทำการบำรุงรักษาในภาคสนาม สามารถสวมอุปกรณ์ไว้เหนือคอด้วยสายรัดที่ให้มา โดยปล่อยให้มือทั้งสองข้างมีอิสระในการจับสายแบบคลิปขณะทำการวัด เครื่องมือนี้ใช้พลังงานจากแบตเตอรี่อัลคาไลน์ขนาด AA 8 ก้อนสำหรับการวัดประมาณ 10 ชั่วโมง (เวลาใช้งานจะแตกต่างกันไปตามเงื่อนไขการวัด)
แรงเทอร์โมอิเล็กโทรโมทีฟหมายถึงความต่างศักย์ที่เกิดขึ้นที่จุดเชื่อมต่อระหว่างโลหะชนิดต่างๆ (ดูรูป) โดยเฉพาะอย่างยิ่ง ปรากฏการณ์นี้เกิดขึ้นเมื่อหัววัดและชิ้นงานการวัดสัมผัสกัน และที่การเชื่อมต่อระหว่างเครื่องมือวัดและสายวัด ขนาดของแรงเทอร์โมอิเล็กโตรโมทีฟจะแปรผันตามอุณหภูมิของสภาพแวดล้อมในการวัด โดยจะเพิ่มขึ้นเมื่อความแตกต่างของอุณหภูมิเพิ่มขึ้น RM3548 มีฟังก์ชันแก้ไขแรงดันไฟฟ้าออฟเซ็ตที่ใช้กระแสการวัดในทิศทางบวกและลบ จากนั้นใช้แรงดันไฟฟ้าที่ตรวจพบเพื่อกำจัดผลกระทบของแรงเทอร์โมอิเล็กโทรโมทีฟ
ฟังก์ชันแก้ไขอุณหภูมิสามารถแปลงการอ่านค่าเป็นค่าความต้านทานที่อุณหภูมิอ้างอิงที่ผู้ใช้กำหนด และแสดงผลลัพธ์ แม้แต่กับวัสดุ เช่น ลวดทองแดง ซึ่งความต้านทานแปรผันตามอุณหภูมิ ฟังก์ชันแก้ไขอุณหภูมิของ RM3548 จะแปลงค่าความต้านทานที่วัดได้ Rt ที่อุณหภูมิปัจจุบัน t เป็นค่าความต้านทาน Rt0 ที่อุณหภูมิอ้างอิง t0 ดังแสดงในรูป เซ็นเซอร์อุณหภูมิ Z2002 (ซึ่งมาพร้อมกับ RM3548) ใช้ในการแก้ไขอุณหภูมิ
RM3548 โดดเด่นในฐานะมิเตอร์ความต้านทานที่สมบูรณ์แบบสำหรับช่างเทคนิคที่ทำการทดสอบความเท่าเทียมกันของยานพาหนะไฟฟ้า มิเตอร์นี้เป็นไปตามมาตรฐาน ECE-R-100 และ ECE-R136 ซึ่งเป็นไปตามข้อกำหนดกระแสการวัดอย่างน้อย 0.2 A โดยกระแสการวัดมีช่วงตั้งแต่ 500 nA ถึง 1 A ช่วยให้อ่านค่าได้แม่นยำและเชื่อถือได้
Resistance range: 3 mΩ (3.5000 mΩ display Max., 0.1 µΩ resolution) to 3 MΩ range (3.5000 MΩ display Max., 100 Ω resolution), 10 steps
Measurement accuracy: ±0.020 % rdg. ±0.007 % f.s.
LR6 (AA) Alkaline batteries ×8, Continuous use: 10 hours (Under our company’s conditions), Rated power consumption: 5 VA max.
192 mm (7.56 in) W × 121 mm (4.76 in) H × 55 mm (2.17 in) D, 770 g (27.2 oz)
Main Unit RM3548 x 1
Clip type lead L2107 ×1
Temperature sensor Z2002 ×1
LR6 Alkaline battery ×8
Instruction manual ×1
USB Cable(A-to-mini B type) ×1
Strap ×1
Spare fuse ×1
TIP PIN 9465-90
ZERO ADJUSTMENT BOARD 9454
LED COMPARATOR ATTACHMENT L2105
TIP PIN 9772-90
CLIP TYPE LEAD L2107
FOUR TERMINAL LEAD 9453
TEMPERATURE SENSOR Z2002
PIN TYPE LEAD 9772
PIN TYPE LEAD 9465-10
LARGE CLIP TYPE LEAD 9467
PIN TYPE LEAD 9465-11
CARRYING CASE C1006
PROTECTOR Z5041
Resistance range: 3 mΩ (3.5000 mΩ display Max., 0.1 µΩ resolution) to 3 MΩ range (3.5000 MΩ display Max., 100 Ω resolution), 10 steps
Measurement accuracy: ±0.020 % rdg. ±0.007 % f.s.
Testing current: [at 3 mΩ range] 1 A DC to [at 3 MΩ range] 500 nA DC
Open-terminal voltage: 5.5 V DC max.
Temperature measurement: -10.0 to 99.9°C, accuracy: ±0.50°C (Temperature Sensor Z2002 and RM3548 combined accuracy)
Measurement speed: Fixed
Display refresh rate: Without OVC: approx. 100ms, With OVC: approx. 230ms
Functions: Temperature correction, temperature conversion, offset voltage compensation (OVC), comparator (ABS/REF%), length conversion, judgment sound setting, auto hold, auto power save (APS),
Averaging, panel store/panel load, USB communication interface (RM3548 internal memory is recognized as a mass storage device when connected to a PC)
Memory storageNumber of recordable data points: (manual/auto) Up to 1,000, (interval) Up to 6,000; Interval: 0.2 to 10.0s (0.2s steps); Acquisition of data from memory: display, USB mass storage (CSV, TXT files)
Power supplyLR6 (AA) Alkaline batteries ×8, Continuous use: 10 hours (Under our company’s conditions), Rated power consumption: 5 VA max.
Dimensions and mass192 mm (7.56 in) W × 121 mm (4.76 in) H × 55 mm (2.17 in) D, 770 g (27.2 oz)
Included accessoriesClip type lead L2107 ×1, Temperature sensor Z2002 ×1, LR6 Alkaline battery ×8, Instruction manual ×1, USB Cable(A-to-mini B type) ×1, Strap ×1, Spare fuse ×1
