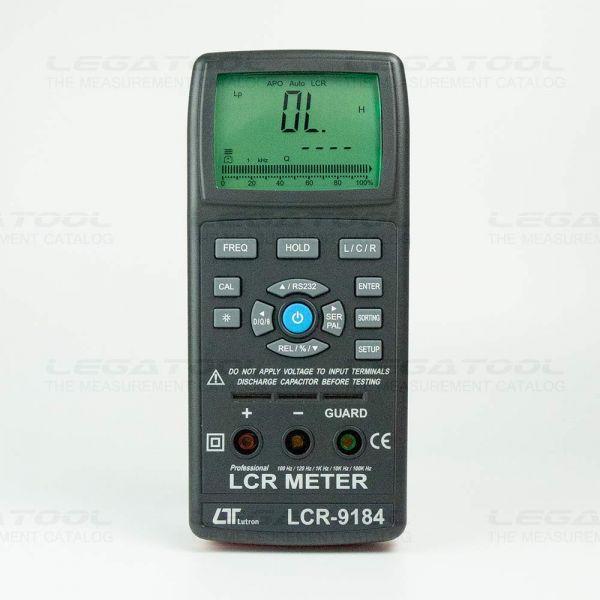

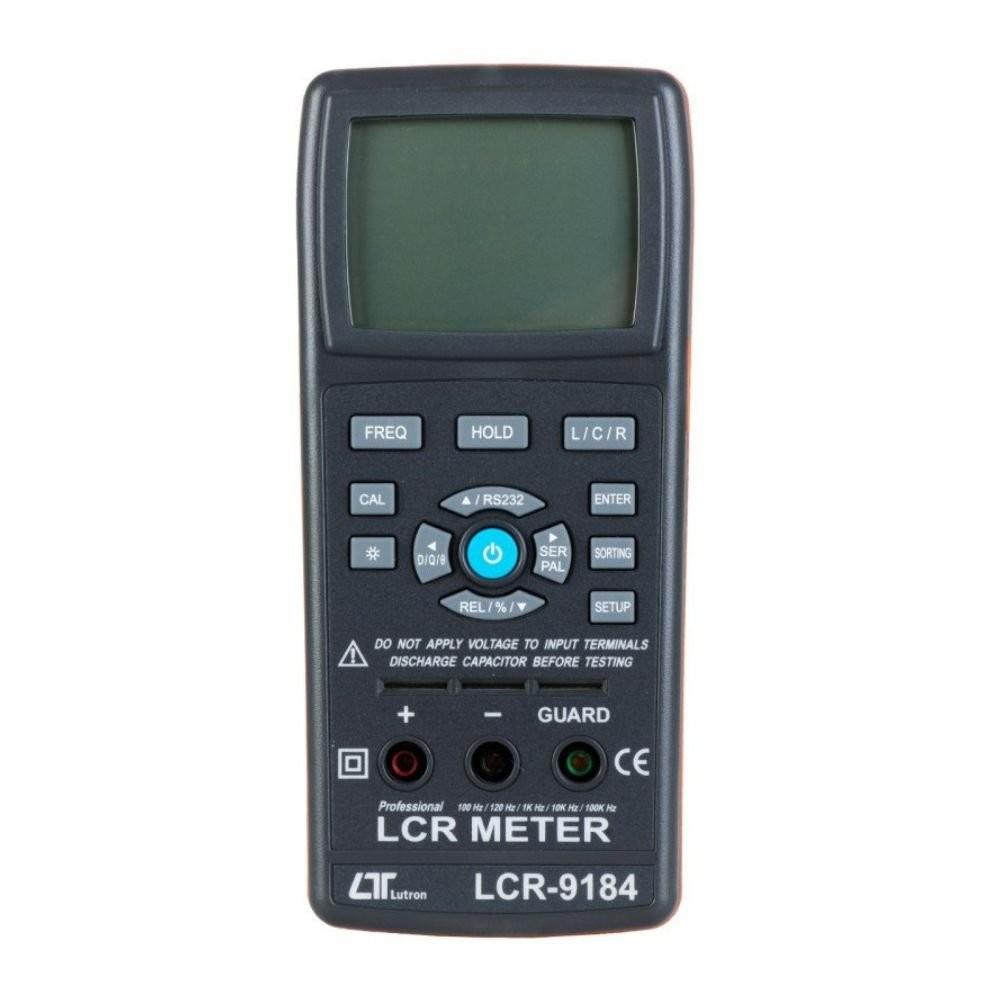

Lutron LCR-9184 เครื่องวัดแอลซีอาร์

เครื่องวัดแอลซีอาร์

• L - Inductance
• C - Capacitance
• R - Resistance

จุดเด่น

✔ หน้าจอ LCD แสดงผลได้สองค่าพร้อมกันสูงสุด 19,999 และ 1,999 counts

✔ ตัวเครื่องมีฟังก์ชั่นตรวจสอบและวัดค่า LCR แบบอัตโนมัติ

✔ ฟังก์ชั่นการเลือกโหมดการวัด Serial/ Parallel

✔ ตัวเครื่องรองรับการวัดค่า Ls/ Lp/ Cs/ Cp พร้อมกับ D/ Q/ θ/ ESR

✔ รองรับช่วงการวัด DCR ที่ 1.00Ω ถึง 200.0 MΩ

✔ สามารถเลือกคลื่นความถี่ที่ใช้ในการทดสอบได้ถึง 5 ช่วง ได้แก่ 100 Hz/120 Hz/1 KHz/10 KHz/100 KHz

✔ รองรับการวัดค่าสัญญาณ AC แบบทั่วไปที่ 0.6V rms

✔ หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย

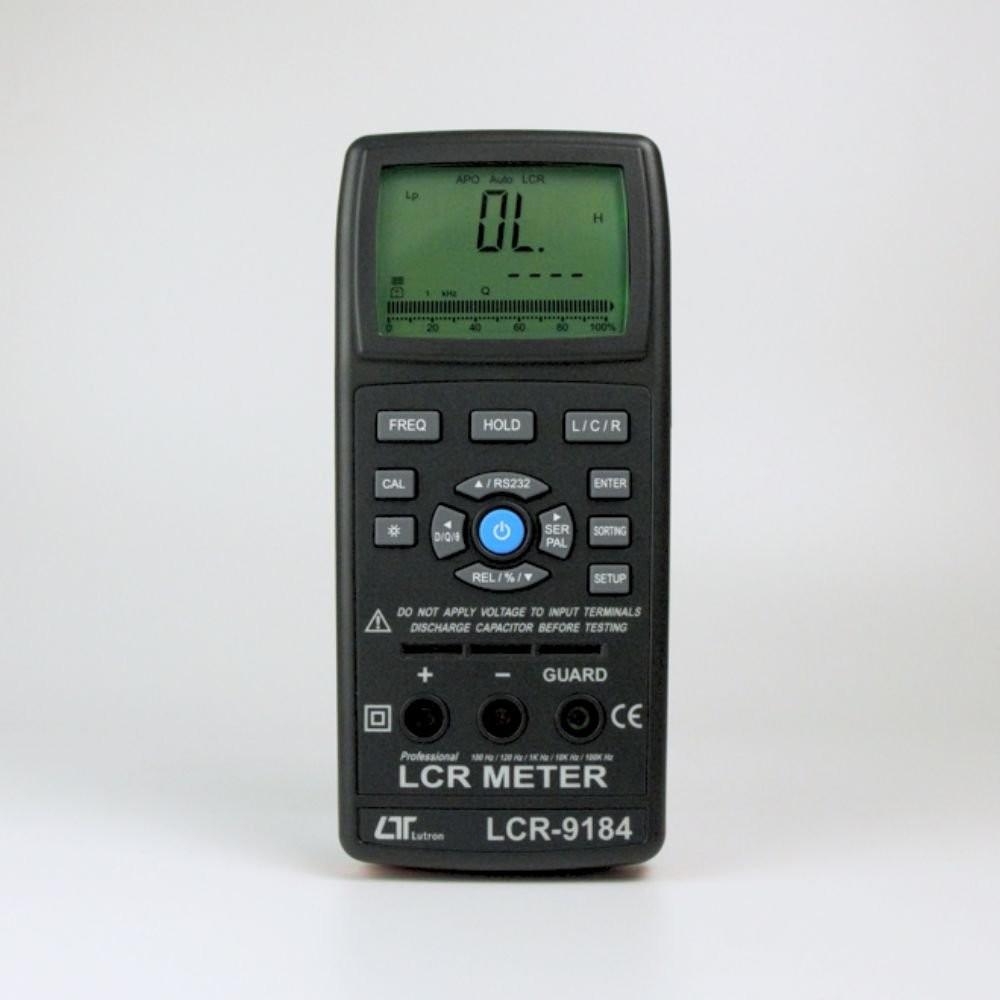

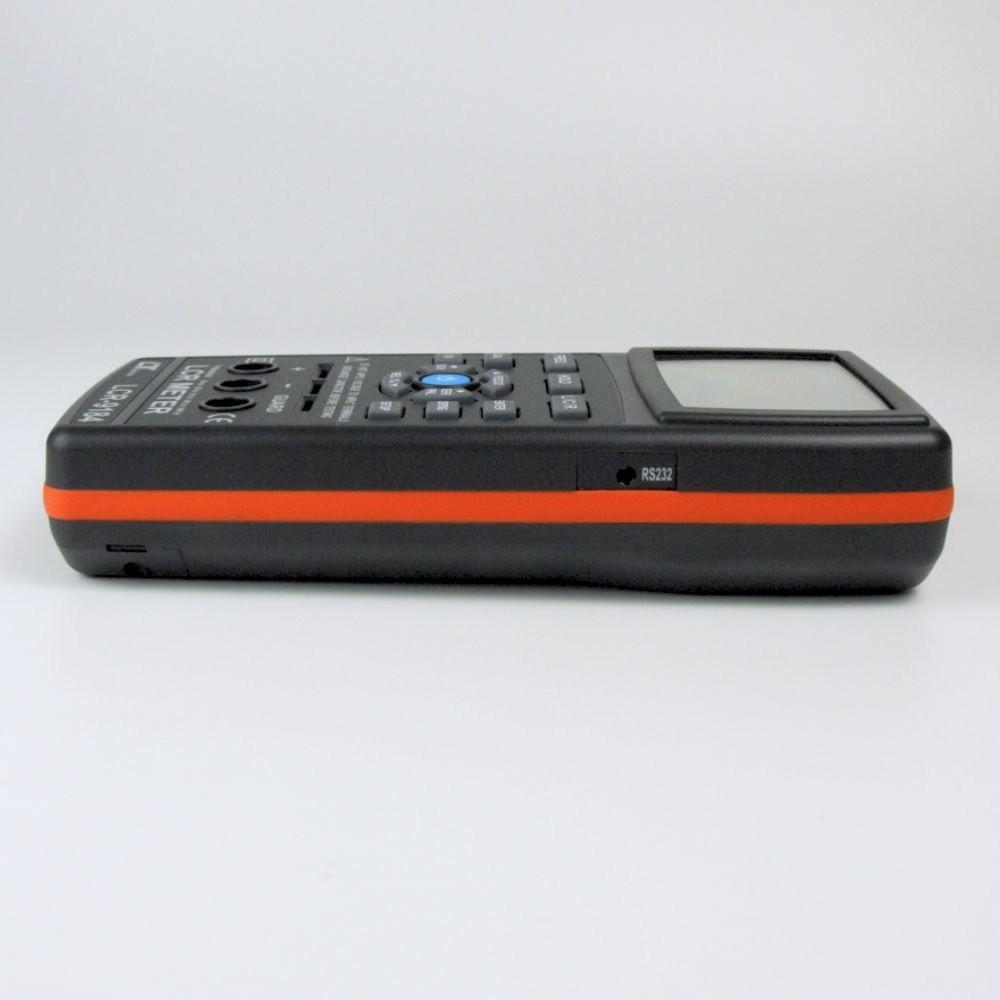

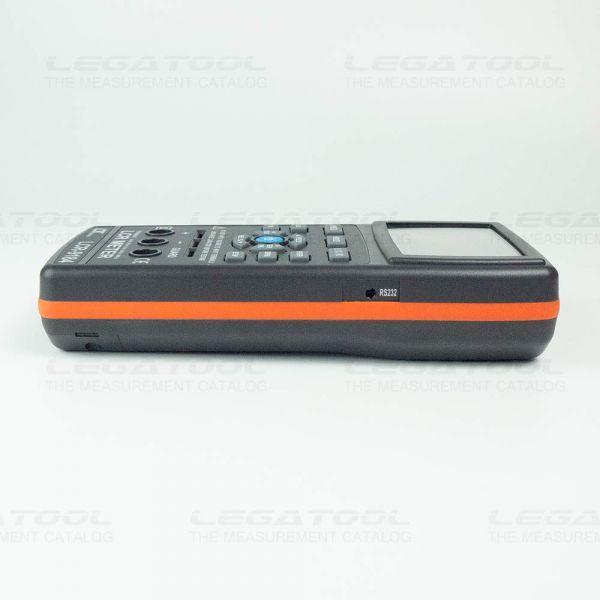

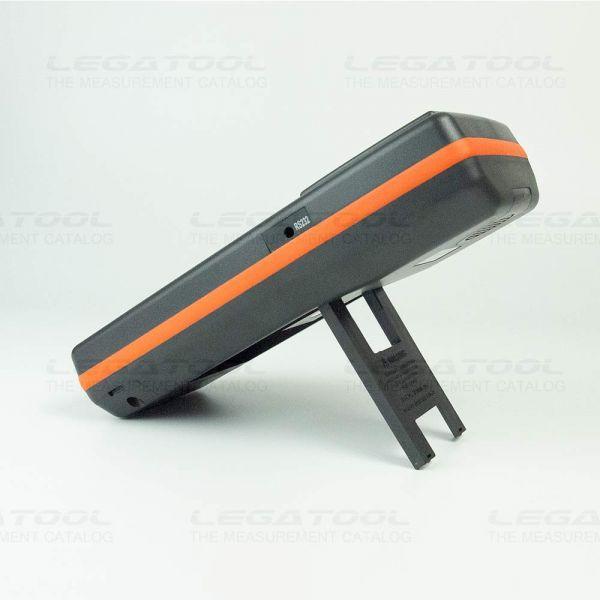

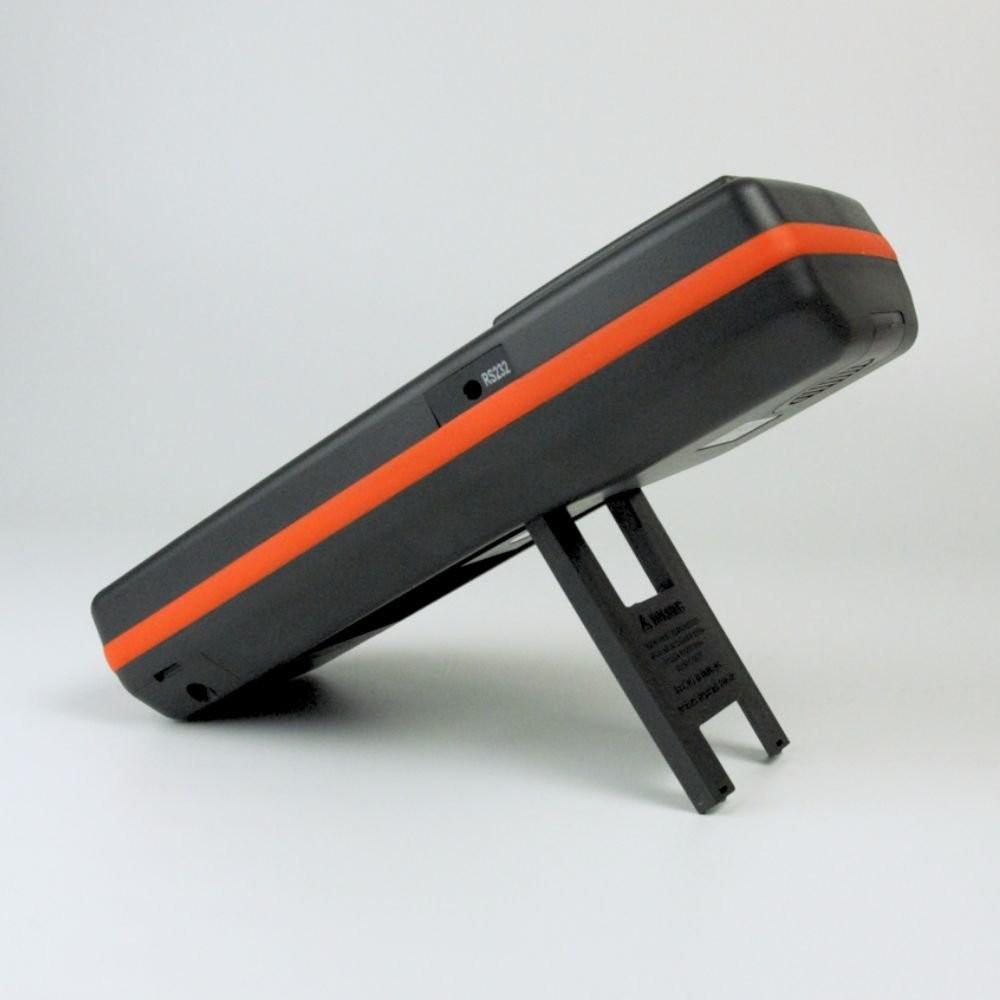

✔ รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02)

✔ ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน

ช่วงการวัด

L - Inductance 200.00 uH ถึง 2000.0 H
C - Capacitance 2000.0 pF ถึง 2.000 mF
R - Resistance 20.000 ohm ถึง 200.0 M ohm

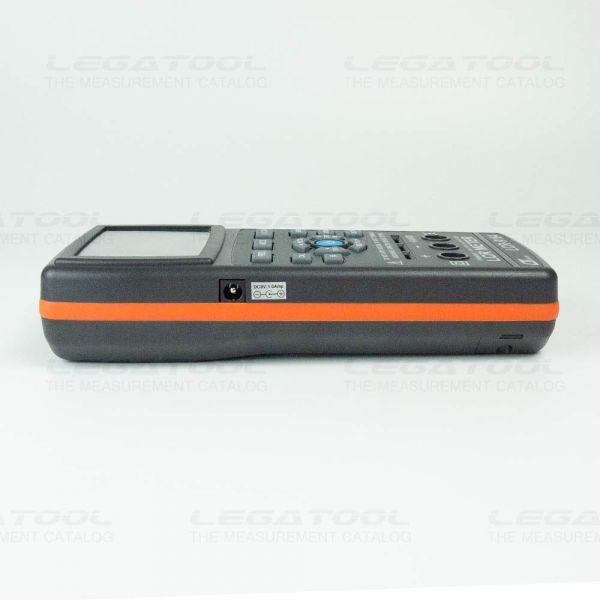

Power Supply

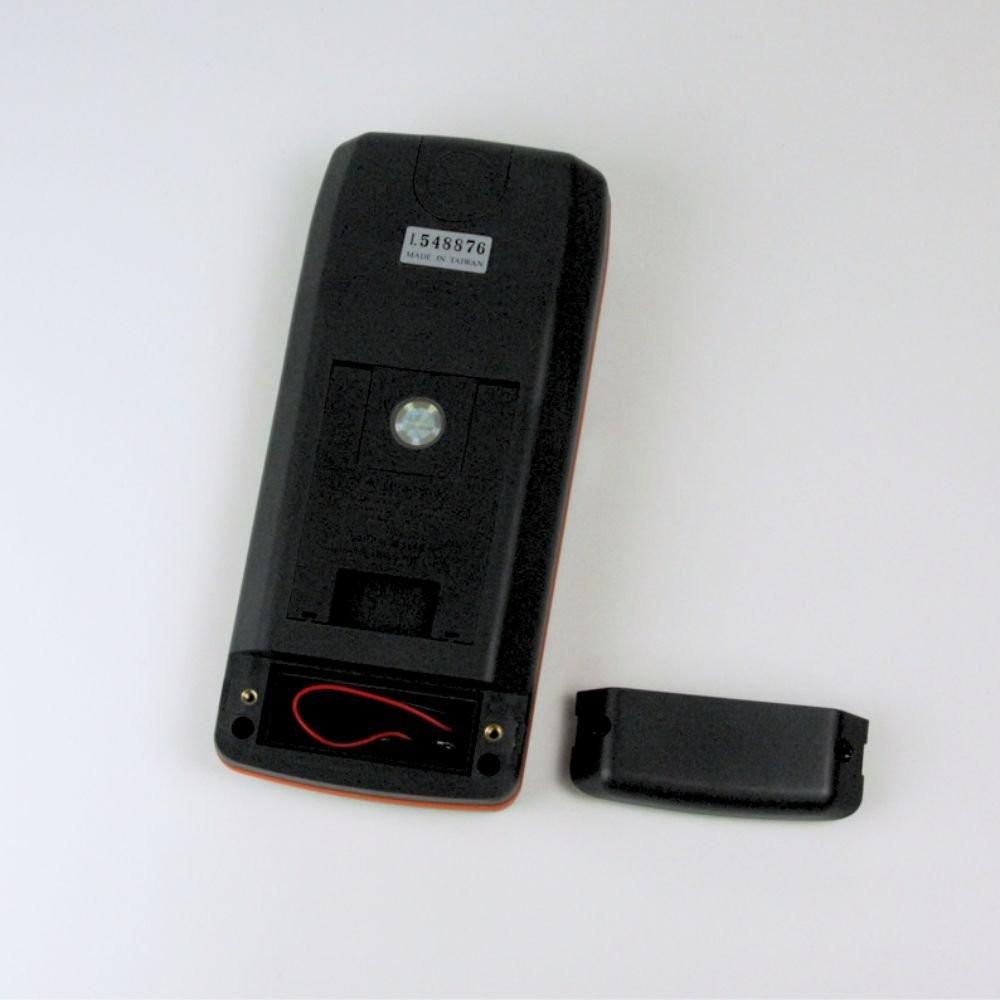

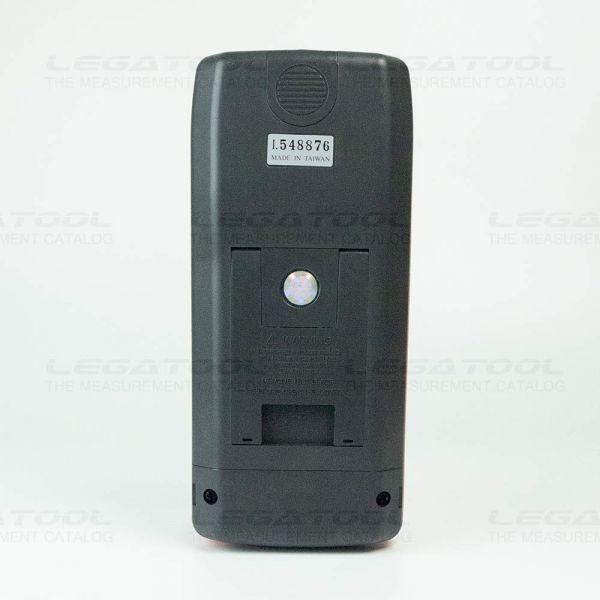

Battery 9V

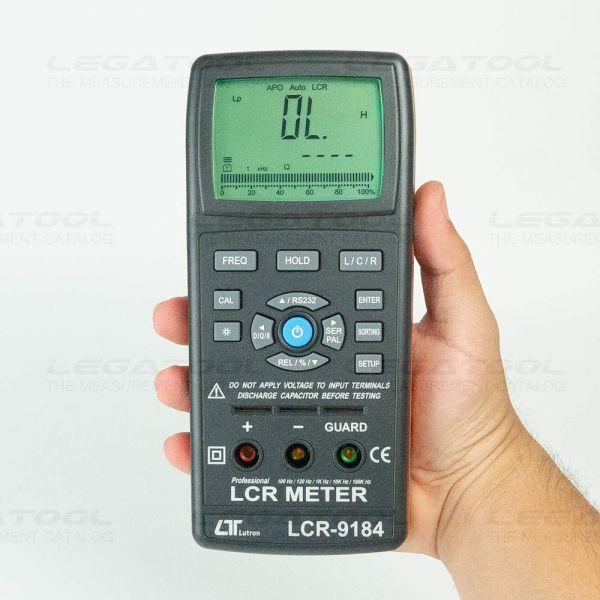

ขนาดเครื่อง

193 x 88 x 41 mm

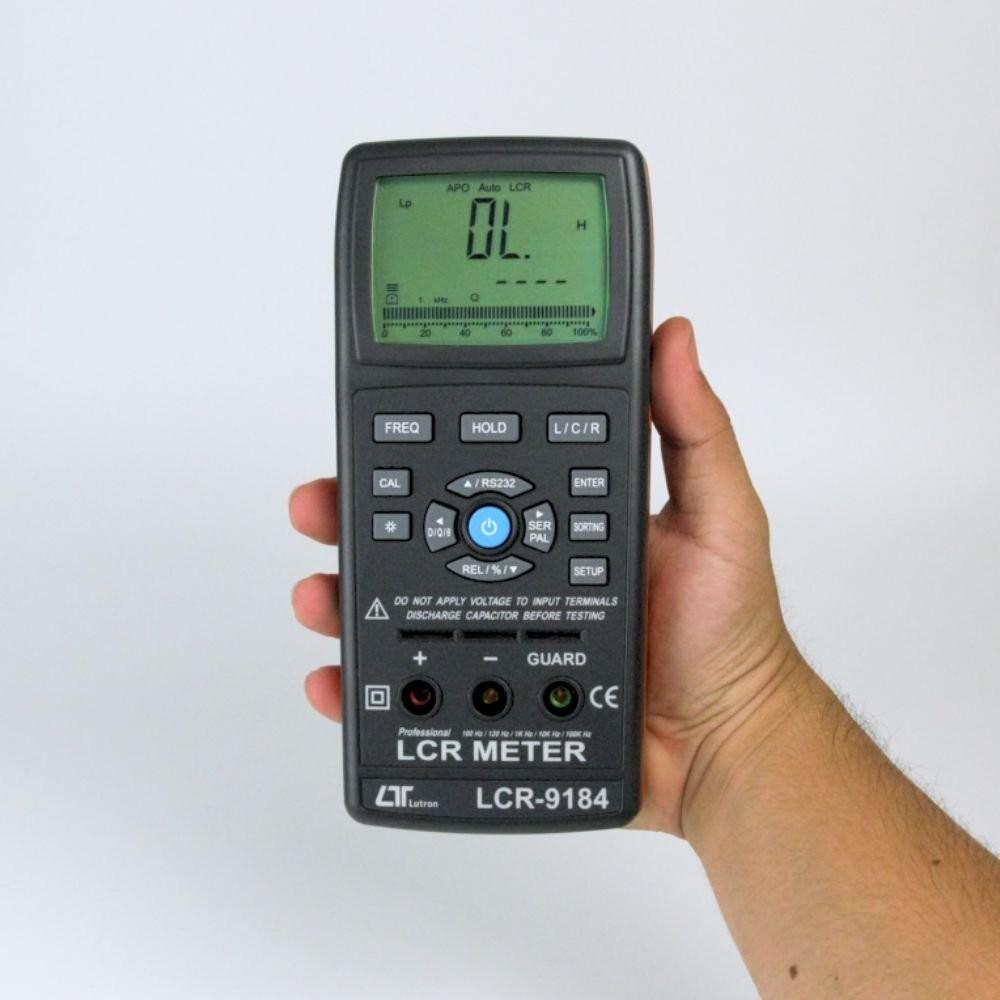

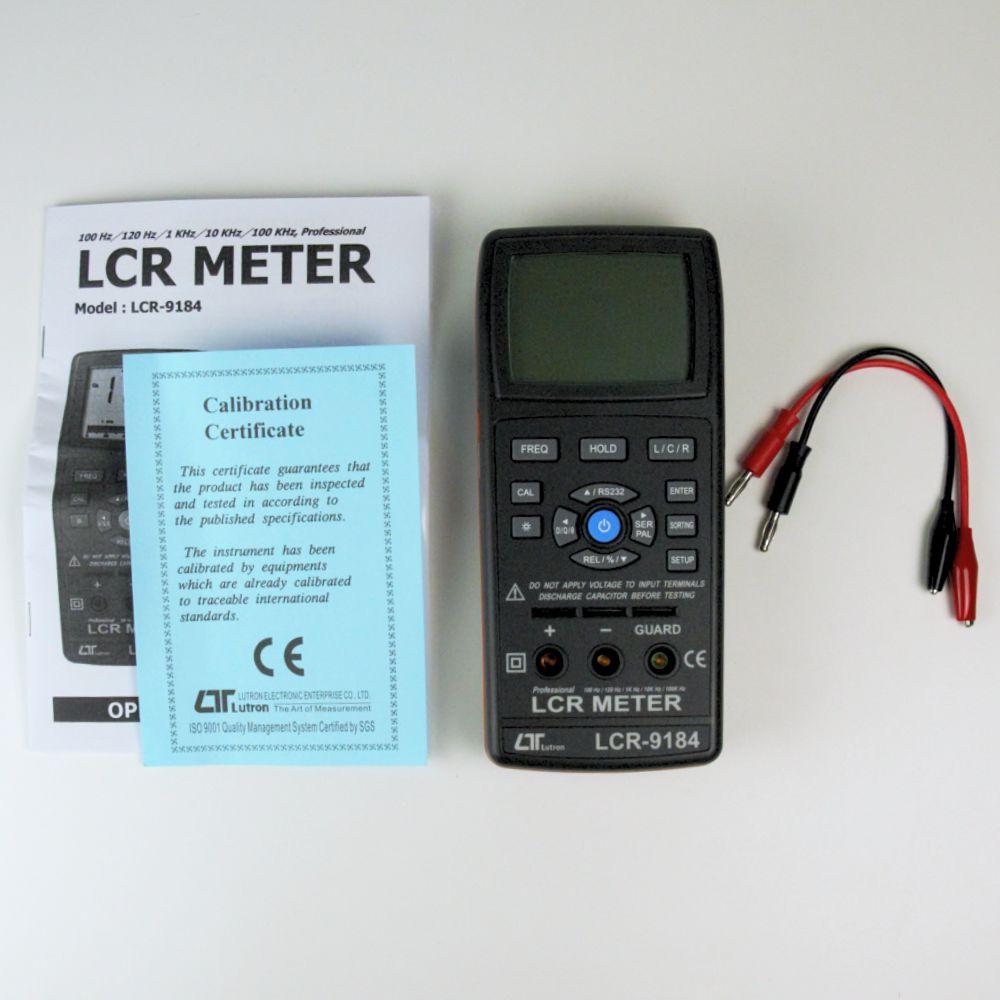

อุปกรณ์ที่มาในชุด

• Main unit x 1
• Instruction manual
• Calibration Certificate (from manufacturer) x 1

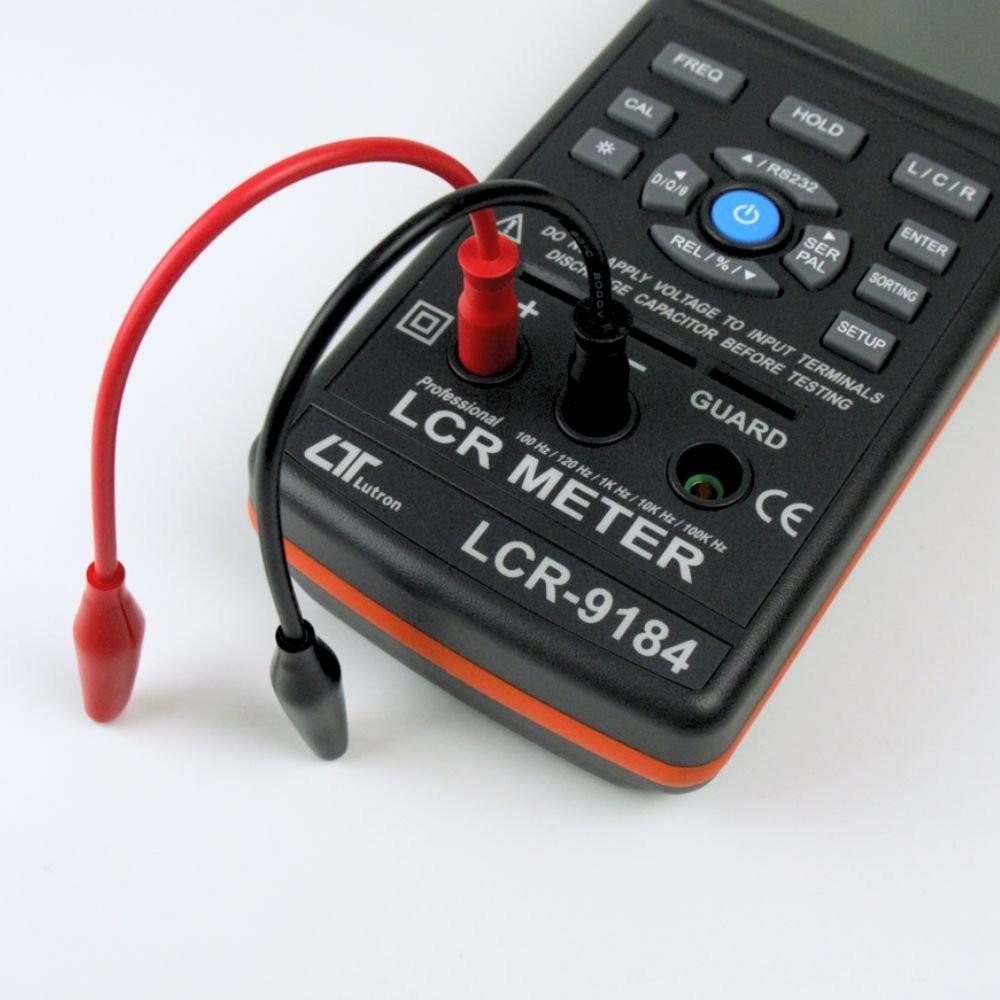

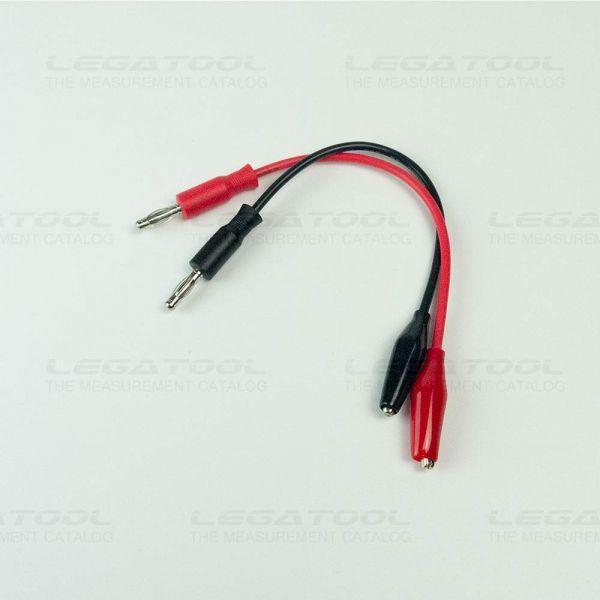

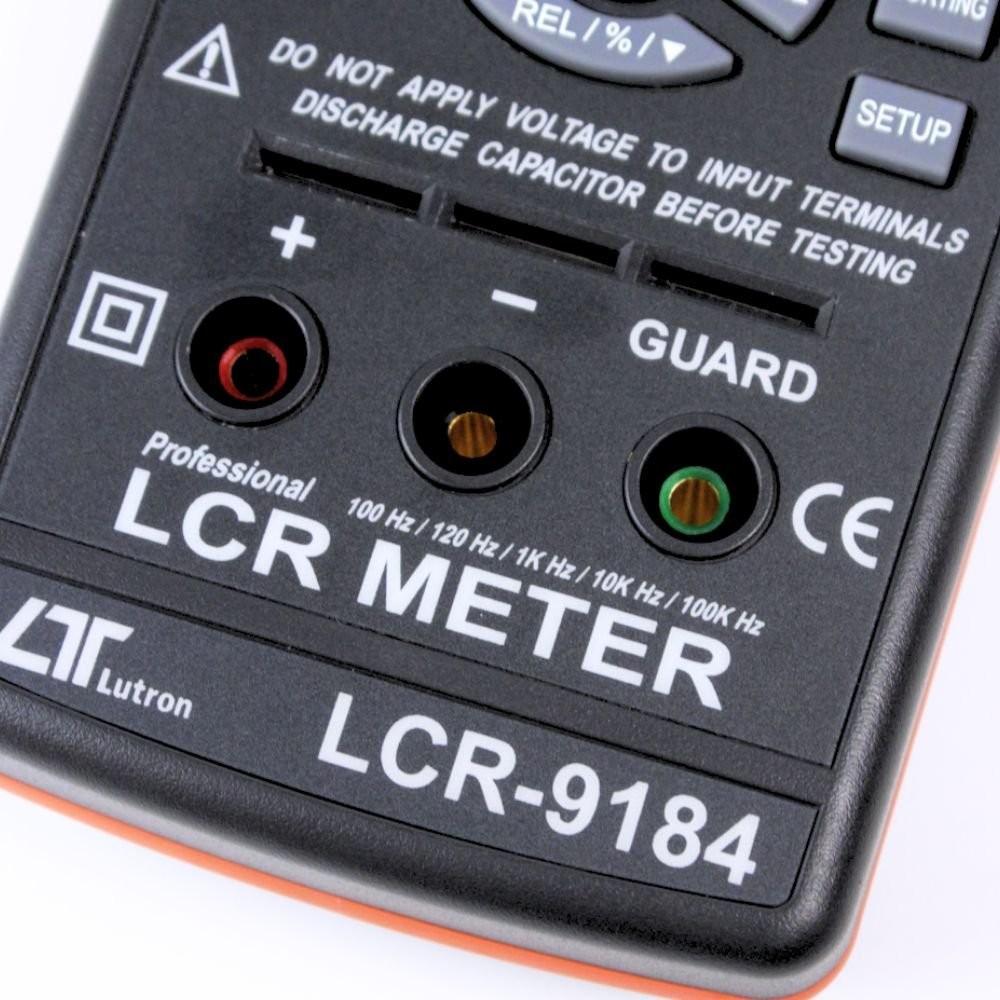

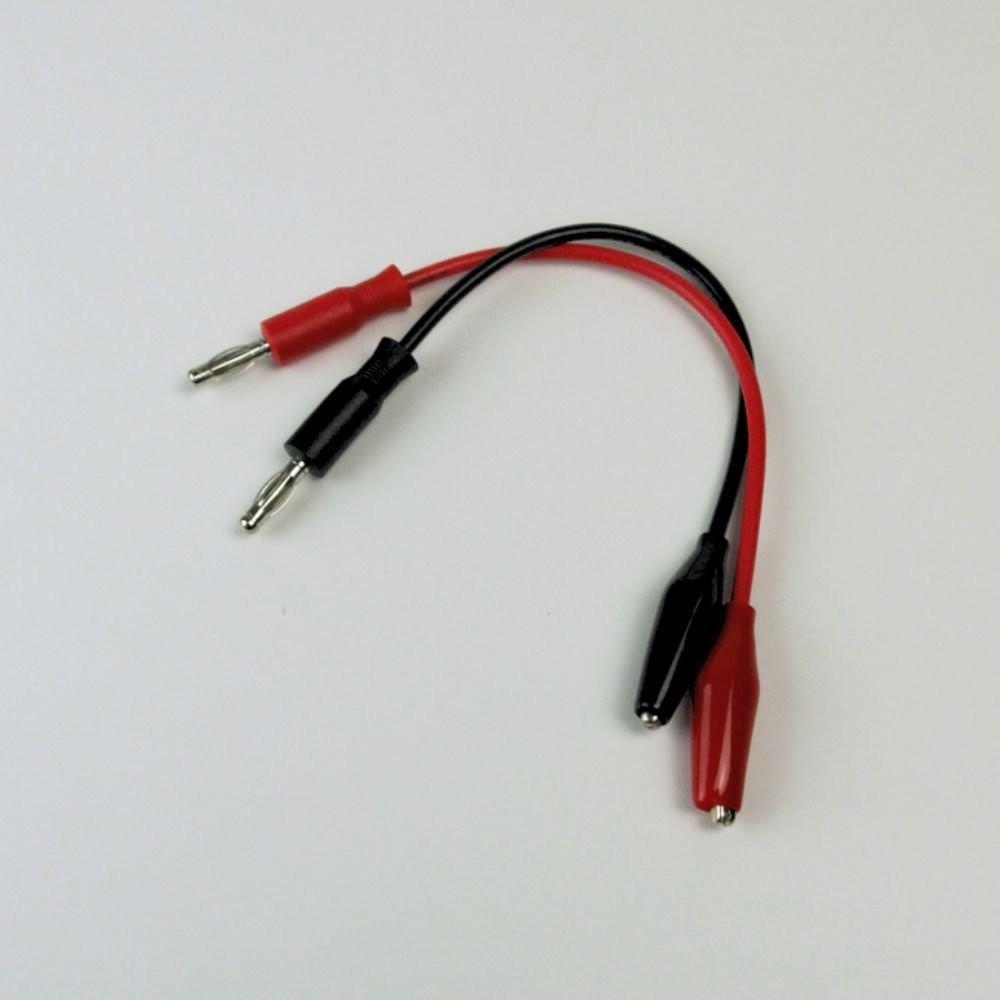

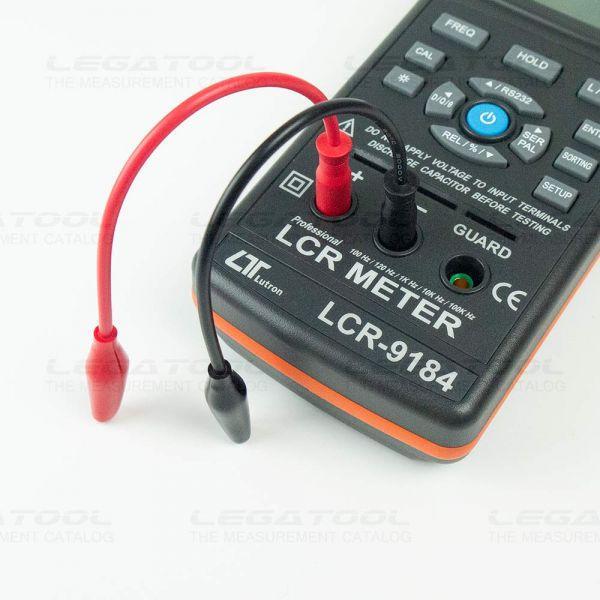

• Alligator clips x 1
• Battery DC 9V x 1 (ทางเลกะแถมให้ฟรี)

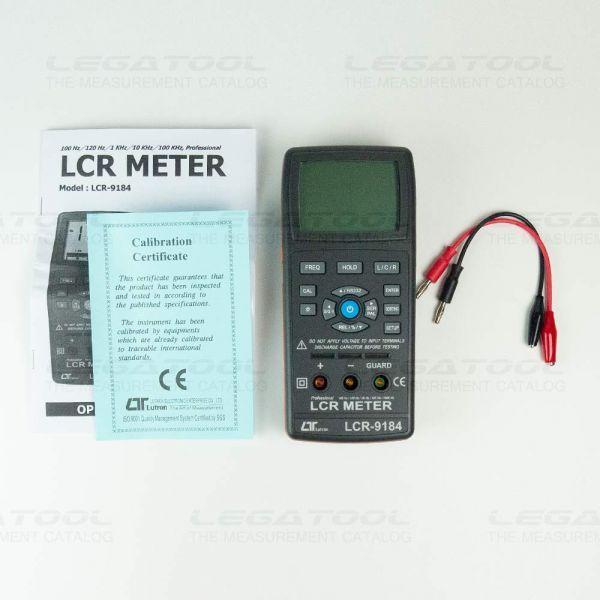

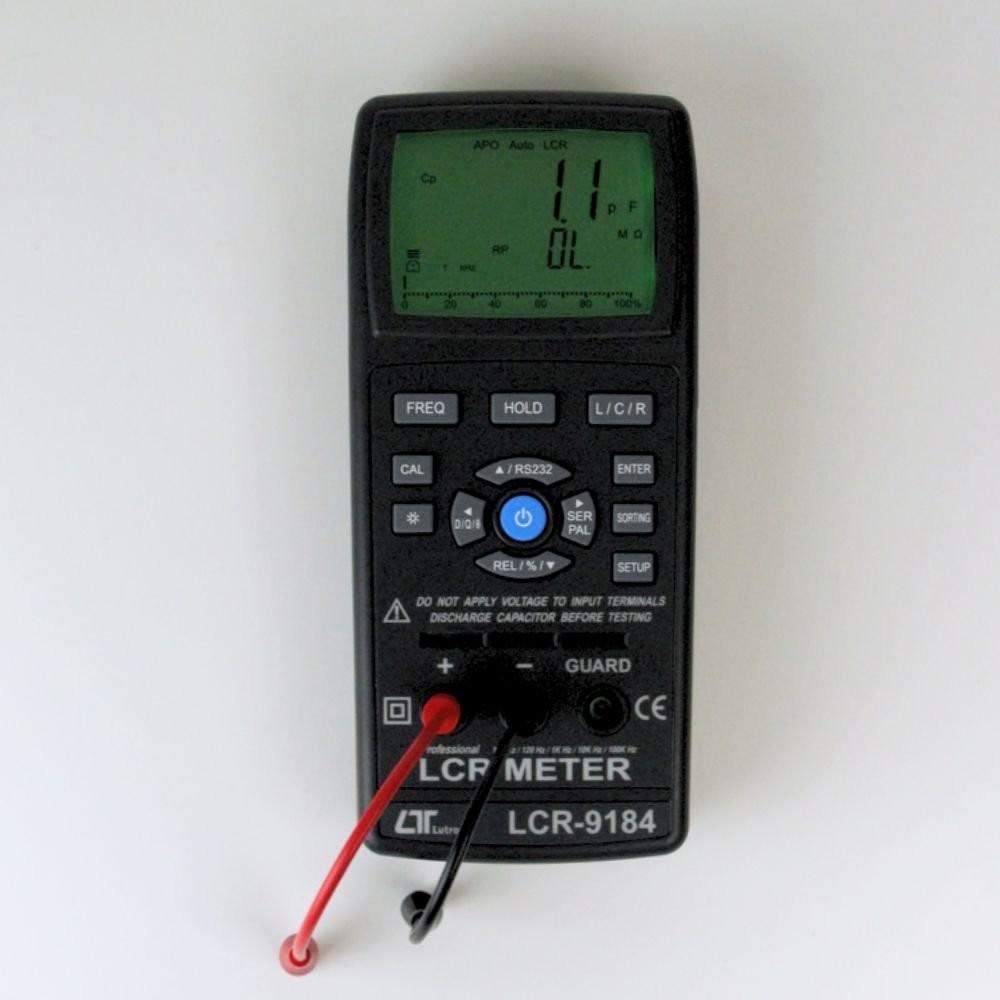

ภาพด้านบน : อุปกรณ์ที่มาในชุด

อุปกรณ์เสริม

• SMD tester (SMDA-22)
• SMD test clip (SMDC-21)
• Holster (HS-03)
• Hard carrying case (CA-06)
• Soft carrying case (CA-05A)
• Adapter (AP-9V220)

ข้อมูลจำเพาะ

1. Resistance (DCR)
2. Range
3. 20 Ω , Accuracy ± (0.5% + 5 d)
4. 200 Ω, Accuracy ± (0.5% + 5 d)
5. 2000 Ω, Accuracy ± (0.5% + 5 d)
6. 20 KΩ, Accuracy ± (0.5% + 5 d)
7. 200 KΩ, Accuracy ± (0.5% + 5 d)
8. 2000 KΩ, Accuracy ± (0.5% + 5 d)
9. 20 MΩ, Accuracy ± (1% + 5 d)
10. 200 MΩ, Accuracy ± (2% + 5 d)
11. Resistance (Rp/Rs)
12. Range
13. 20 Ω , Accuracy 100 Hz / 120 Hz : ± (1% + 5 d)
14.             Accuracy 1000 Hz: ± (1% + 5 d)
15.             Accuracy 10 KHz: ± (1% + 5 d)
16.             Accuracy 100 KHz: ± (2% + 5 d)
17. 200 Ω, Accuracy 100 Hz / 120 Hz :± (0.5% + 5 d)
18.             Accuracy 1000 Hz: ± (0.5% + 5 d)
19.             Accuracy 10 KHz: ± (0.5% + 5 d)
20.             Accuracy 100 KHz: ± (0.5% + 5 d)
21. 2000 Ω, Accuracy 100 Hz / 120 Hz :± (0.5% + 5 d)
22.             Accuracy 1000 Hz: ± (0.5% + 5 d)
23.             Accuracy 10 KHz: ± (0.5% + 5 d)
24.             Accuracy 100 KHz: ± (0.5% + 5 d)
25. 20 KΩ, Accuracy 100 Hz / 120 Hz :± (0.5% + 5 d)
26.             Accuracy 1000 Hz: ± (0.5% + 5 d)
27.             Accuracy 10 KHz: ± (0.5% + 5 d)
28.             Accuracy 100 KHz: ± (0.5% + 5 d)
29. 200 KΩ, Accuracy 100 Hz / 120 Hz :± (0.5% + 5 d)
30.             Accuracy 1000 Hz: ± (0.5% + 5 d)
31.             Accuracy 10 KHz: ± (0.5% + 5 d)
32.             Accuracy 100 KHz: ± (0.5% + 5 d)
33. 2000 KΩ, Accuracy 100 Hz / 120 Hz : ± (1% + 5 d)
34.             Accuracy 1000 Hz: ± (1% + 5 d)
35.             Accuracy 10 KHz: ± (1% + 5 d)
36.             Accuracy 100 KHz: ± (2% + 5 d)
37. 20 MΩ, Accuracy 100 Hz / 120 Hz : ± (1% + 5 d)
38.             Accuracy 1000 Hz: ± (2% + 5 d)
39.             Accuracy 10 KHz: ± (2% + 5 d)
40.             Accuracy 100 KHz: -
41. 200 MΩ, Accuracy 100 Hz / 120 Hz : ± (2% + 5 d)
42.             Accuracy 1000 Hz: ± (5% + 5 d)
43.             Accuracy 10 KHz: -
44.             Accuracy 100 KHz: -
45. Capacitance (Cp/Cs) : D ≤ 0.1
46. Range
47. 20 pF, Accuracy 100 Hz / 120 Hz : ± (2% + 5 d)
48.             Accuracy 1000 Hz: ± (1% + 5 d)
49.             Accuracy 10 KHz: ± (1% + 5 d)
50.             Accuracy 100 KHz: ± (1% + 5 d)
51. 200 pF, Accuracy 100 Hz / 120 Hz : ± (1% + 5 d)
52.             Accuracy 1000 Hz: ± (1% + 5 d)
53.             Accuracy 10 KHz: ± (0.5% + 5 d)
54.             Accuracy 100 KHz: ± (0.5% + 5 d)
55. 2000 pF, Accuracy 100 Hz / 120 Hz : ± (0.8% + 5 d)
56.             Accuracy 1000 Hz: ± (0.8% + 5 d)
57.             Accuracy 10 KHz: ± (0.5% + 5 d)
58.             Accuracy 100 KHz: ± (0.5% + 5 d)
59. 20 nF, Accuracy 100 Hz / 120 Hz : ± (0.5% + 5 d)
60.             Accuracy 1000 Hz: ± (0.5% + 5 d)
61.             Accuracy 10 KHz: ± (0.5% + 5 d)
62.             Accuracy 100 KHz: ± (0.5% + 5 d)
63. 200 nF, Accuracy 100 Hz / 120 Hz : ± (0.5% + 5 d)
64.             Accuracy 1000 Hz: ± (0.5% + 5 d)
65.             Accuracy 10 KHz: ± (0.5% + 5 d)
66.             Accuracy 100 KHz: ± (0.5% + 5 d)
67. 2000 nF, Accuracy 100 Hz / 120 Hz :  ± (0.5% + 5 d)
68.             Accuracy 1000 Hz: ± (0.5% + 5 d)
69.             Accuracy 10 KHz: ± (0.5% + 5 d)
70.             Accuracy 100 KHz: ± (0.5% + 5 d)
71. 20 μF, Accuracy 100 Hz / 120 Hz : ± (0.5% + 5 d)
72.             Accuracy 1000 Hz: ± (0.5% + 5 d)
73.             Accuracy 10 KHz: ± (0.8% + 5 d)
74.             Accuracy 100 KHz: ± (0.8% + 5 d)
75. 200 μF, Accuracy 100 Hz / 120 Hz : ± (0.5% + 5 d)
76.             Accuracy 1000 Hz: ± (0.5% + 5 d)
77.             Accuracy 10 KHz: ± (1% + 5 d)
78.             Accuracy 100 KHz: -
79. 2000 μF, Accuracy 100 Hz / 120 Hz : ± (1% + 5 d)
80.             Accuracy 1000 Hz: ± (1% + 5 d)
81.             Accuracy 10 KHz: -
82.             Accuracy 100 KHz: -
83. 2000 mF, Accuracy 100 Hz / 120 Hz : ± (2% + 5 d)
84.             Accuracy 1000 Hz: -
85.             Accuracy 10 KHz: -
86.             Accuracy 100 KHz: -
87. Dissipation factor: 0.000 to 1999
88. Quality factor: 0.000 to 1999
89. θ measurement: ± 90°
90. Sorting tolerance mode: ± 0.25%, ± 0.5%, ± 1%, ± 2%, ± 5%, ± 10%, ± 20%, +80%, -20%
91. Calibration: Open/ Short calibration
92. Data output: RS232/ USB PC computer interface
93. Operating temperature / humidity: 0 to 50 °C / Less than 85% RH
94. Power Supply: DC 9V battery, DC 9V adapter input (optional)
95. Power consumption: DC 35 mA approximately
