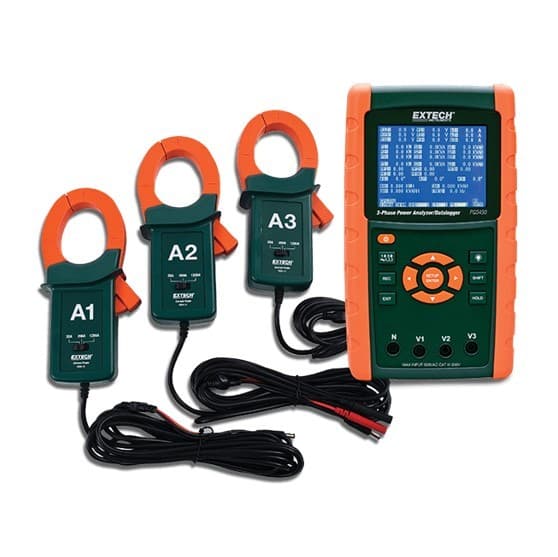

Extech PQ3450-12 เครื่องบันทึกข้อมูลพลังงานไฟฟ้า 1200A Datalogging Power Analyzer Kit
EX-PQ3450-12
EX-PQ3450-12
เครื่องบันทึกข้อมูลพลังงานไฟฟ้าแบบ 3 เฟส ตัวเครื่องมาพร้อมหน้าจอแสดงผล LCD ขนาดใหญ่แบบดอตแมทริกซ์ (Dot-matrix) มีไฟพื้นหลัง (Backlight) สามารถบันทึกข้อมูลการวัดได้สูงสุดถึง 30,000 ชุด ลงในไฟล์ Excel เหมาะสำหรับใช้งานในระบบจำหน่ายไฟฟ้าแรงสูงเป็นอย่างดี ยี่ห้อ Extech,USA
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Extech PQ3450-12 เครื่องบันทึกข้อมูลพลังงานไฟฟ้า 1200A Datalogging Power Analyzer Kit
เครื่องบันทึกข้อมูลพลังงานไฟฟ้าแบบ 3 เฟสนี้ สามารถเก็บข้อมูลการวัดได้สูงสุดถึง 30,000 ชุด และบันทึกผลลัพธ์ในรูปแบบไฟล์ Excel® ลงบนการ์ดหน่วยความจำ SD ที่ถอดเปลี่ยนได้
ตัวเครื่องมาพร้อมหน้าจอแสดงผล LCD ขนาดใหญ่แบบดอตแมทริกซ์ (Dot-matrix) มีไฟพื้นหลัง (Backlight) และเมนูคำสั่งที่ใช้งานง่าย นอกจากนี้ยังมีระบบนาฬิกาและปฏิทินในตัว
รองรับการวิเคราะห์ระบบไฟฟ้าได้ครบถ้วนสูงสุดถึง 35 พารามิเตอร์ สามารถตั้งค่าอัตราส่วนของหม้อแปลงกระแส CT ได้ตั้งแต่ 1 ถึง 600 และหม้อแปลงแรงดัน PT ตั้งแต่ 1 ถึง 1000
จึงเหมาะสำหรับใช้งานในระบบจำหน่ายไฟฟ้าแรงสูงเป็นอย่างดี
จุดเด่น
การบันทึกข้อมูล (Datalogging): สามารถบันทึกข้อมูลได้สูงสุดถึง 30,000 ค่า ลงในการ์ดหน่วยความจำ SD ในรูปแบบไฟล์ Microsoft Excel® เพื่อให้สามารถนำไปวิเคราะห์ต่อบนพีซีได้ทันที
ช่วงเวลาที่ใช้ในการตั้งค่าความถี่สำหรับการบันทึก (Sampling Rate) สามารถปรับได้อย่างยืดหยุ่น ตั้งแต่ 2 วินาที ไปจนถึง 2 ชั่วโมง
การวิเคราะห์ระบบอย่างละเอียด: รองรับการวัดและวิเคราะห์พารามิเตอร์ทางไฟฟ้าได้สูงสุดถึง 35 ค่า
หน้าจอ LCD ดอตแมทริกซ์ขนาดใหญ่พร้อมไฟพื้นหลัง แสดงผลได้อย่างชัดเจน และมีระบบเมนูที่ใช้งานง่าย ไม่ซับซ้อน
ขนาดสินค้า
8.86 × 4.92 × 2.52" (225 × 125 × 64mm)
2.2lbs (1010g)
Power
8 × AA (1.5V) batteries

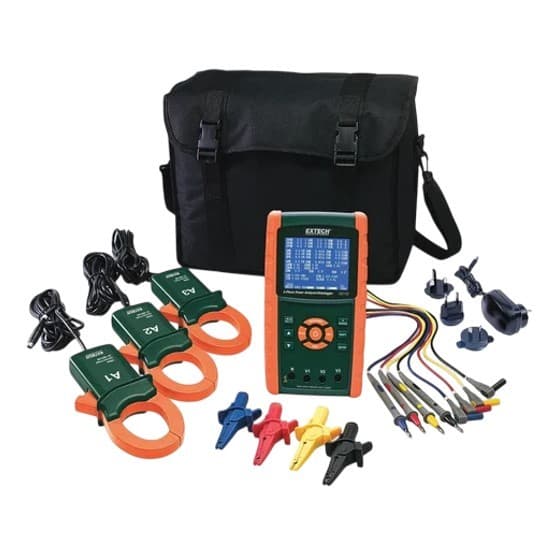

อุปกรณ์มาตรฐานในชุด
4 voltage leads with alligator clips
Three 1200 A current clamps
8 AA batteries
SD card
100-240 V AC adapter
Case.
Specifications
AC Current | 1200A |
|---|---|
AC Current Basic Accuracy | ±(0.5% of reading) |
AC Voltage | 600.0V |
AC Voltage Basic Accuracy | ±(0.5% of reading) |
Active Power | 9.999MW |
Active Power Basic Accuracy | ±(1.0% of reading) |
Active Power Energy | 0.0kWh to 9.999MWH |
Active Power Energy Basic Accuracy | ±(2.0% of reading) |
Apparent Power | 9.999MVA |
Apparent Power Basic Accuracy | ±(1.0% of reading) |
Apparent Power Energy | 0.0KVAh to 9.999MVAH |
Apparent Power Energy Basic Accuracy | ±(2.0% of reading) |
Frequency | 45Hz to 65Hz |
Frequency Basic Accuracy | ±0.1Hz |
Input Range | 200mV, 300mV, 500mV, 1V, 2V, 3V (user-selectable) |
Input Range Basic Accuracy | ±(0.5% of reading) |
Memory | 30,000 readings (2GB SD memory Card) |
Phase | -180 ° to +180° |
Phase Basic Accuracy | ±1° |
Power Factor | 0.00 to 1.00 |
Power Factor Basic Accuracy | ±0.04 |
Reactive Power | 9.999MVAR |
Reactive Power Basic Accuracy | ±(1.0% of reading) |
Reactive Power Energy | 0.0kVARh to 9.999MVARH |
Reactive Power Energy Basic Accuracy | ±(2.0% of reading) |
True RMS | Yes |
Certifications | PQ3450-12-NIST_S: CE, UL, NIST PQ3450-12_S: CE, UL |
Safety Category | CATIII - 600V |
