NISHIZAWA

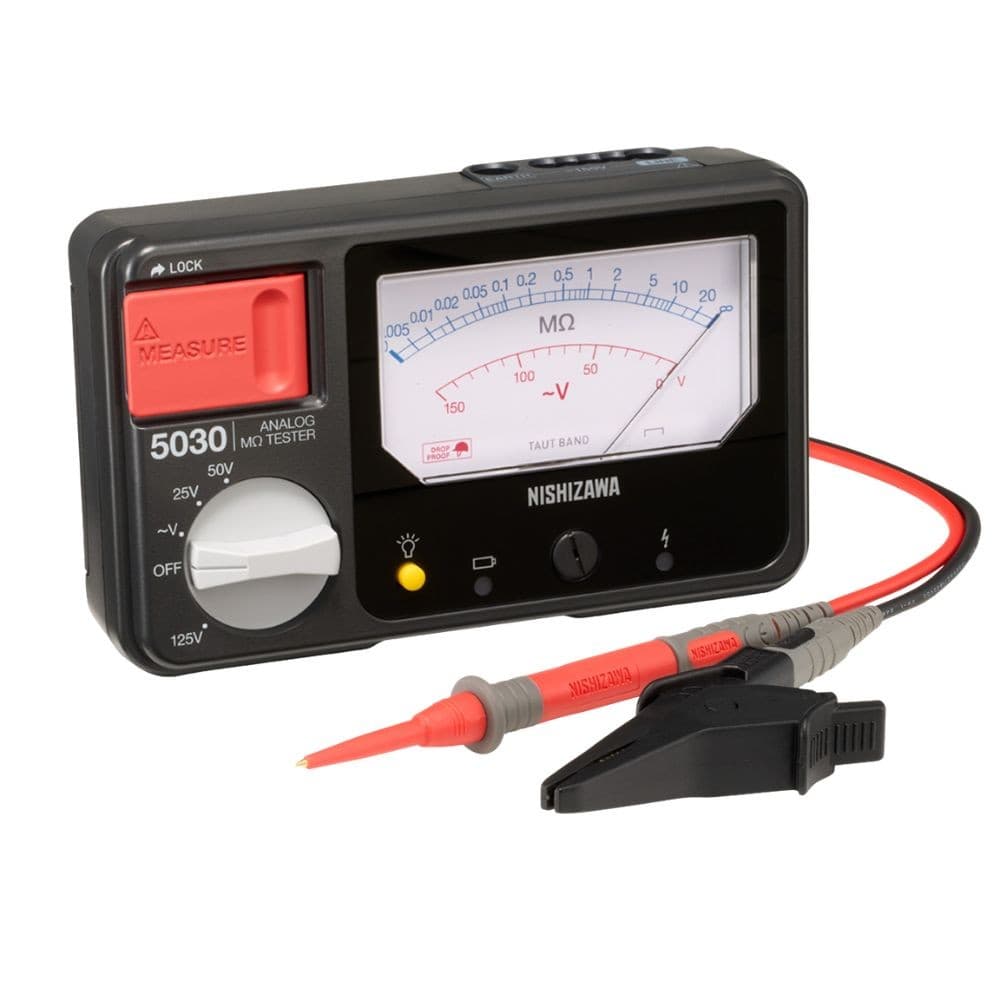

NISHIZAWA 5030-10 เครื่องทดสอบความต้านทานฉนวน (Analog Insulation Resistance Tester)
SKU
NISHIZAWA-5030-10
Model
NISHIZAWA-5030-10
เป็นเครื่องทดสอบความต้านทานฉนวนแบบอนาล็อก สำหรับตรวจสอบสภาพฉนวนของอุปกรณ์และระบบไฟฟ้า ตัวเครื่องเป็นหน้าปัดแบบเข็มที่ช่วยให้สามารถอ่านค่าได้อย่างรวดเร็วและเห็นการเปลี่ยนแปลงของค่าการวัดได้อย่างชัดเจน ยี่ห้อ NISHIZAWA
เอกสารที่เกี่ยวข้อง
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
เครื่องทดสอบความต้านทานฉนวน (Analog Insulation Resistance Tester)
เป็นเครื่องทดสอบความต้านทานฉนวนแบบอนาล็อก สำหรับตรวจสอบสภาพฉนวนของอุปกรณ์และระบบไฟฟ้า โดยใช้แรงดันทดสอบ DC 25V / 50V / 125V และสามารถวัดค่าความต้านทานฉนวนได้สูงสุดถึง 20 MΩ เหมาะสำหรับงานตรวจสอบและบำรุงรักษาระบบไฟฟ้า เช่น สายไฟ มอเตอร์ และอุปกรณ์ไฟฟ้าต่าง ๆ

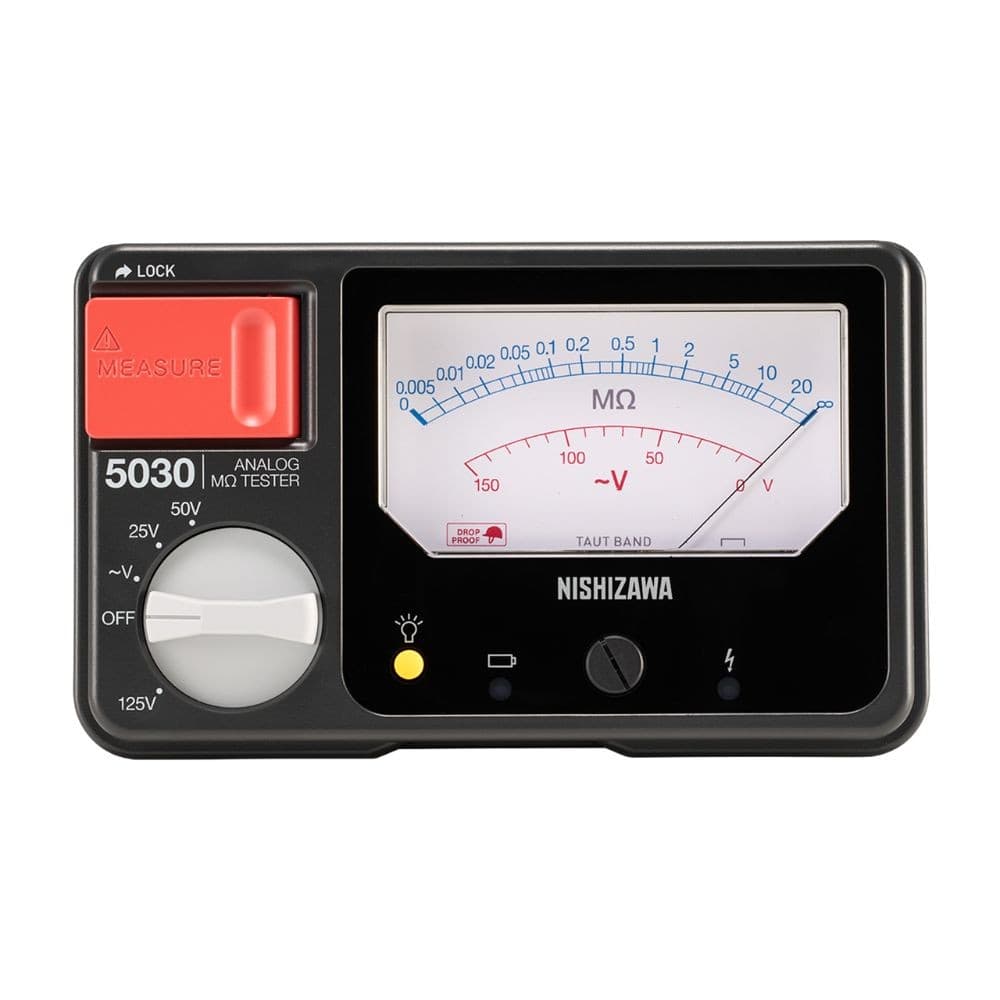

ตัวเครื่องเป็นหน้าปัดแบบเข็มที่ช่วยให้สามารถอ่านค่าได้อย่างรวดเร็วและเห็นการเปลี่ยนแปลงของค่าการวัดได้อย่างชัดเจน เพื่อเพิ่มความปลอดภัยในการใช้งานจึงมาพร้อมฟังก์ชัน Live Circuit Warning สำหรับแจ้งเตือนเมื่อพบวงจรที่มีกระแสไฟ และมี Discharge Function สำหรับช่วยคายประจุที่ตกค้างหลังการทดสอบฉนวน พร้อมไฟ LED Meter Illumination ช่วยให้มองเห็นหน้าปัดได้สะดวกแม้ในบริเวณที่มีแสงน้อย
คุณสมบัติเด่น
เครื่องทดสอบความต้านทานฉนวนแบบอนาล็อก อ่านค่าผ่านหน้าปัดเข็มได้ง่าย เหมาะสำหรับงานตรวจสอบระบบไฟฟ้าและงานบำรุงรักษา
เป็นแบบ 3 Ranges ในเครื่องเดียว มีช่วงแรงดันทดสอบที่ DC 25V / 50V / 125V
มีฟังก์ชัน Live Circuit Warning ช่วยแจ้งเตือนเมื่อพบวงจรที่ยังมีกระแสไฟอยู่ เพิ่มความปลอดภัยในการทำงาน
มีฟังก์ชัน Discharge ช่วยคายประจุที่ตกค้างหลังการทดสอบฉนวน
มีไฟ LED Meter Illumination ช่วยให้มองเห็นหน้าปัดได้ชัดเจนแม้ทำงานในบริเวณที่มีแสงน้อย
ตัวเครื่อง Drop-Proof ออกแบบให้ทนต่อการตกกระแทก เหมาะกับงานภาคสนาม
ผ่านมาตรฐาน JIS C1302: 2018 สำหรับเครื่องวัดความต้านทานฉนวน
ขนาดกะทัดรัด น้ำหนักเบา พกพาสะดวก
 |  |
โครงสร้างป้องกันการตกกระแทก สามารถทนต่อการตกจากความสูง 1 เมตรลงบนพื้นคอนกรีตได้ | ผ่านมาตรฐาน JIS C1302: 2018 |
 |  |
ไฟ LED สีแดงแจ้งเตือนสายไฟที่มีกระแสไฟ | มิเตอร์พร้อมไฟ LED ส่องสว่าง |
Functions
LED lighting meter
drop-proof
battery voltage check
live wire warning
discharge function
auto power save
ช่วงการวัด
Rated measurement voltage | DC25V/50V/125V |
|---|---|
Effective maximum display value | 20 MΩ |
Accuracy | ±5% of the indicated value: |
Lower limit of measurable resistance value that can maintain the rated measurement voltage | 0.025 MΩ / 0.05 MΩ / 0.125 MΩ |
Continuous power usage time: | 20 hours |
Power Supply
AA alkaline batteries (LR6) × 4
ขนาดเครื่อง
Dimensions: 152 x 92 x 40 mm
Weight: 420 g (including battery, excluding test leads)
อุปกรณ์ที่มาในชุด
Test Lead 9037 × 1
Carrying Case 9108 × 1
Instruction Manual × 1
AA Alkaline Batteries (LR6) × 4
อุปกรณ์เสริม
Test Lead 9037
Reed with switch 9038-10
Reed set with switch 9038-11
Breaker pin 9037-91
Breaker pin 9038-92
tip pin 9038-90
Alligator clip FCA40
Magnetic adapter 9004
Specification
Rated measurement voltage | DC25V/50V/125V |
|---|---|
Effective maximum display value | 20 MΩ |
Accuracy | ±5% of the indicated value: |
Lower limit of measurable resistance value that can maintain the rated measurement voltage | 0.025 MΩ / 0.05 MΩ / 0.125 MΩ |
Continuous power usage time: | 20 hours |
Accessories | Test leads 9037 x 1, carrying case 9108 x 1, instruction manual x 1, AA alkaline batteries (LR6) x 4 |
Compliance standards | JIS C1302:2018 |
power supply | 4 x AA alkaline batteries (LR6) |
Dimensions and weight | 152W x 92H x 40D mm, approx. 420g (including battery, excluding test leads) |
Accuracy Guarantee Period | 1 year |
overload protection | AC 150V (Insulation resistance range: 10s) |
AC voltage measurement | 0-600V (50/60Hz), ±5% of maximum displayed value, input resistance 100kΩ or more. |
function | LED lighting meter, drop-proof, battery voltage check, live wire warning, discharge function, auto power save |
