ความต้านทานภายในแบตเตอรี่ (Internal Resistance) คืออะไร และเหตุใดจึงสำคัญ

16/06/69 17:36 น.

ความต้านทานภายในของแบตเตอรี่ (Internal Resistance) คือค่าที่แสดงถึงการต้านทานการไหลของกระแสไฟฟ้าภายในแบตเตอรี่ ซึ่งมีผลโดยตรงต่อความสามารถในการจ่ายกระแส แรงดันไฟฟ้า และประสิทธิภาพของแบตเตอรี่

ความต้านทานภายในของแบตเตอรี่ (Internal Resistance) คืออะไร

Internal Resistance เป็นหนึ่งในพารามิเตอร์ที่ใช้บ่งบอกความสามารถของแบตเตอรี่ในการจ่ายกระแสไฟฟ้า

หากค่าความต้านทานภายใน ต่ำ แบตเตอรี่จะสามารถจ่ายกระแสไฟได้มาก
หากค่าความต้านทานภายใน สูง แบตเตอรี่จะจ่ายกระแสไฟได้เพียงเล็กน้อย

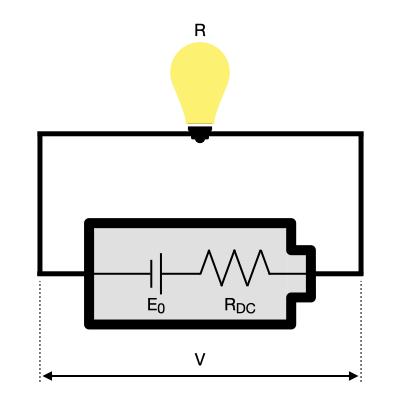

Battery_internal-001 — รูปที่ 1: โครงสร้างภายในของแบตเตอรี่

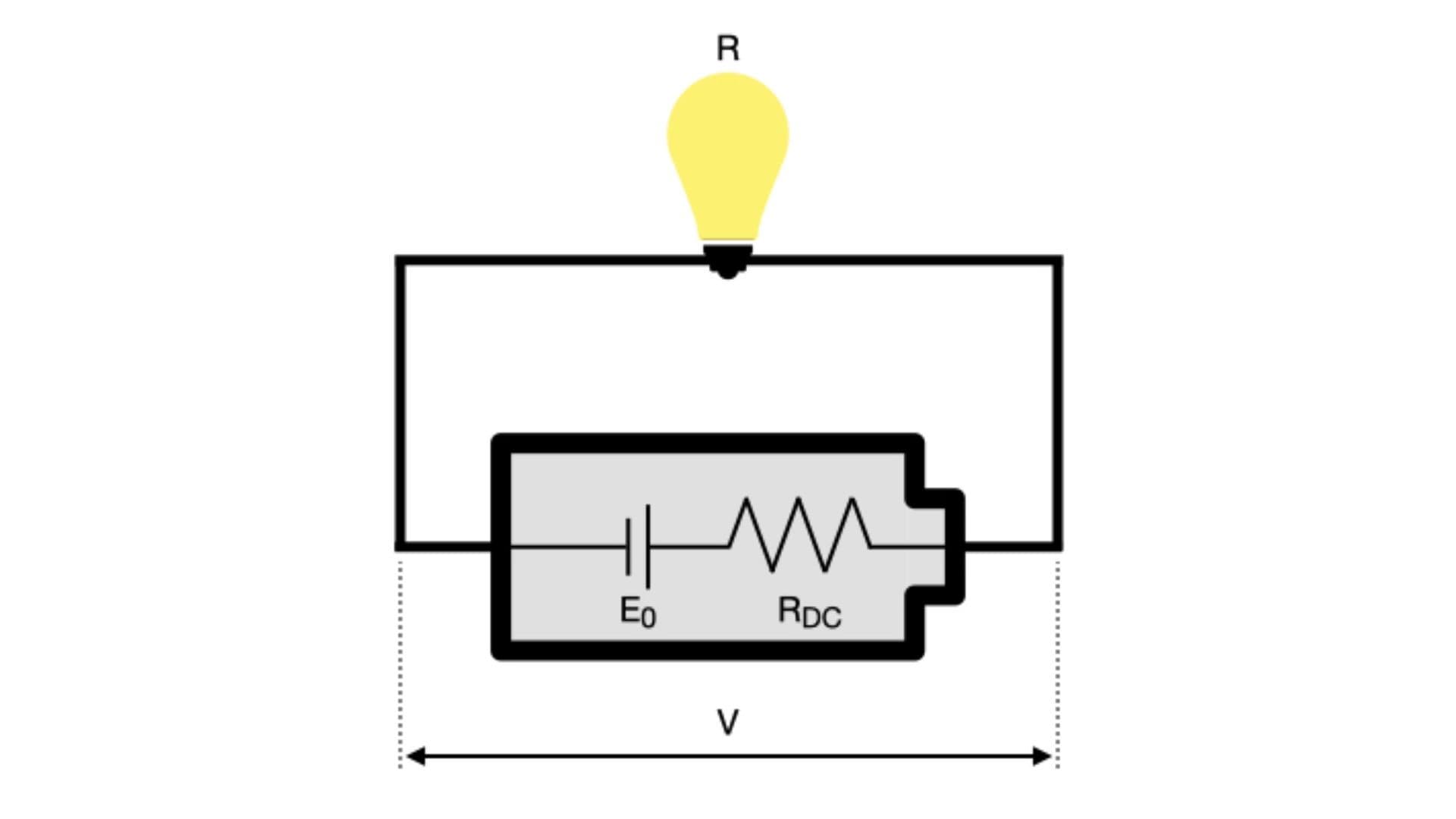

ตัวอย่างโครงสร้างภายในของแบตเตอรี่ ในอุดมคติแล้ว ความต้านทานภายในของแบตเตอรี่ควรเป็นศูนย์ เพื่อให้สามารถจ่ายกระแสไฟฟ้าได้สูงสุดโดยไม่เสียพลังงานใด ๆ แต่ในความเป็นจริง ดังที่แสดงในรูปที่ 1 แบตเตอรี่ทุกประเภทจะมีความต้านทานภายในอยู่เสมอ

ลองพิจารณาตัวอย่างดังนี้

แรงดันไฟฟ้าที่แบตเตอรี่จ่ายออกมาจะขึ้นอยู่กับค่าความต้านทานภายในและกระแสไฟฟ้าที่ไหลออกจากแบตเตอรี่ สมมติว่าแบตเตอรี่มีแรงเคลื่อนไฟฟ้า (Electromotive Force: EMF) E₀ = 10 V

เมื่อความต้านทานภายในของแบตเตอรี่ RDC = 1 Ω และโหลด R = 9 Ω แบตเตอรี่จะจ่ายแรงดันไฟฟ้าออกมา 9 V
แต่ถ้าความต้านทานภายในเพิ่มขึ้นเป็น 2 Ω แรงดันไฟฟ้าที่จ่ายออกมาจะลดลงเหลือประมาณ 8.2 V

สรุป

ความต้านทานภายในของแบตเตอรี่ส่งผลโดยตรงต่อความสามารถในการจ่ายกระแสไฟฟ้า โดยยิ่งค่าความต้านทานภายในสูงมากเท่าไร การสูญเสียพลังงานก็จะเพิ่มขึ้นตามไปด้วย และพลังงานที่สูญเสียนี้จะเปลี่ยนเป็นความร้อน (Heat) ซึ่งนอกจากจะเป็นการสูญเสียพลังงานแล้ว ความร้อนที่เกิดขึ้นยังเป็นสาเหตุสำคัญที่เร่งให้แบตเตอรี่เสื่อมสภาพเร็วขึ้นอีกด้วย

ประเภทของแบตเตอรี่

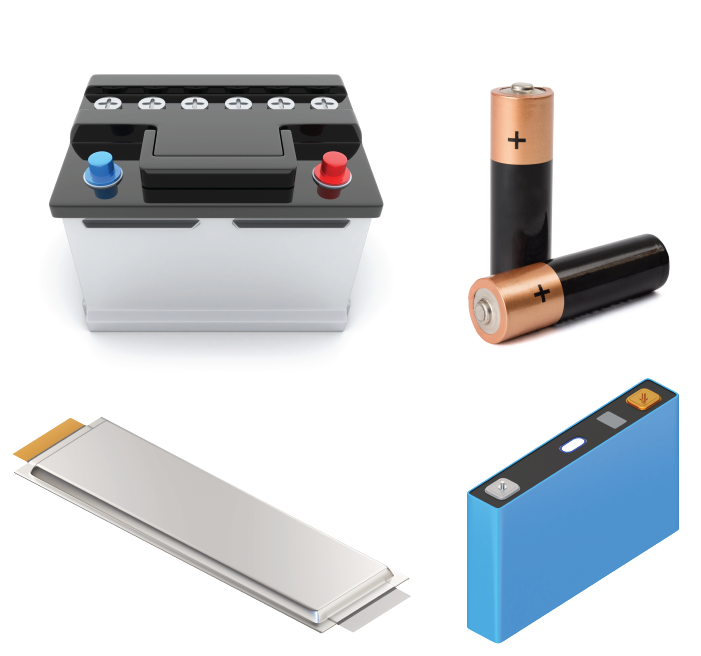

Battery-type_2 — รูปที่ 2: ตัวอย่างแบตเตอรี่ประเภทต่าง ๆ

ความต้านทานภายในและแรงดันไฟฟ้า

การตรวจสอบคุณภาพแบตเตอรี่โดยการวัดค่าความต้านทานภายใน ช่วยให้สามารถคัดเลือกแบตเตอรี่ที่มีคุณสมบัติตรงตามมาตรฐานได้อย่างสม่ำเสมอ จึงมีบทบาทสำคัญในการควบคุมคุณภาพในระหว่างกระบวนการผลิตแบตเตอรี่

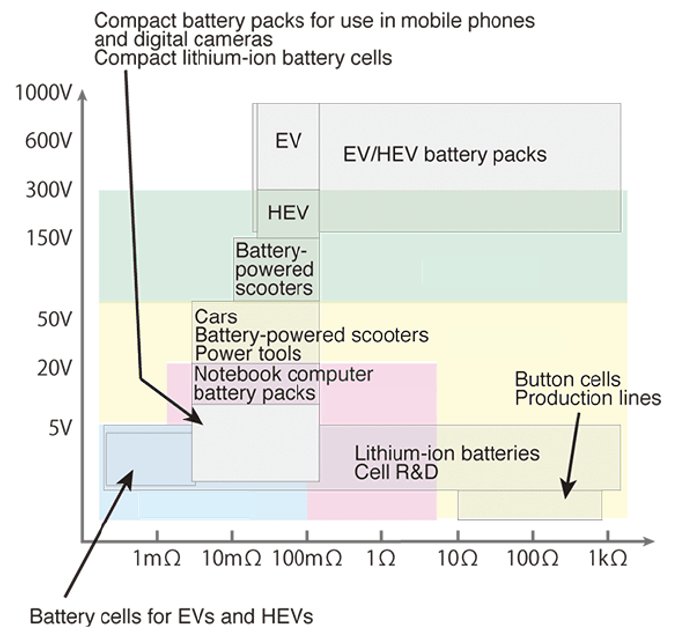

IR-V_1 — รูปที่ 3: ความสัมพันธ์ระหว่างความต้านทานภายในและแรงดันไฟฟ้าของแบตเตอรี่

กระบวนการผลิตแบตเตอรี่

เซลล์แบตเตอรี่ (Cell) ที่ผลิตจากโรงงานจะผ่านการตรวจสอบคุณภาพก่อนจัดส่งไปยังโรงงานประกอบโมดูล (Module) อย่างไรก็ตาม ปัจจัยต่าง ๆ เช่น แรงสั่นสะเทือนระหว่างการขนส่ง หรือการเสื่อมสภาพตามระยะเวลา อาจส่งผลให้เซลล์บางส่วนเกิดความผิดปกติได้

ดังนั้น ก่อนนำเซลล์ไปประกอบเป็นโมดูล หรือ Battery Pack จึงจำเป็นต้องมีการตรวจสอบคุณภาพอีกครั้ง โดยเฉพาะการวัดค่าความต้านทานภายใน (Internal Resistance) ของแต่ละเซลล์

เซลล์ทั้งหมดที่นำมาประกอบเป็น Battery Pack เดียวกันควรมีค่าความต้านทานภายในใกล้เคียงกัน เนื่องจากหากมีเซลล์ใดเซลล์หนึ่งที่มีค่าความต้านทานภายในสูงหรือมีการเสื่อมสภาพ เซลล์นั้นจะกลายเป็นจุดคอขวด (Bottleneck) ซึ่งส่งผลให้ประสิทธิภาพและความจุของ Battery Pack ลดลง

ดังนั้น การคัดเลือกเซลล์ที่มีค่าความต้านทานภายในใกล้เคียงกันจึงเป็นปัจจัยสำคัญที่ช่วยยกระดับคุณภาพ ความเสถียร และประสิทธิภาพของ Battery Pack โดยรวม

การบำรุงรักษาแบตเตอรี่ระหว่างการใช้งาน

อีกหนึ่งเหตุผลสำคัญของการวัดค่าความต้านทานภายใน คือการใช้เพื่อตรวจสอบสภาพและบำรุงรักษาแบตเตอรี่ เนื่องจากค่าความต้านทานภายในจะค่อย ๆ เพิ่มขึ้นตามอายุการใช้งาน

แบตเตอรี่ผลิตพลังงานไฟฟ้าจากปฏิกิริยาเคมีระหว่างอิเล็กโทรไลต์และขั้วไฟฟ้า แต่เมื่อใช้งานเป็นเวลานาน อาจเกิดสนิมหรือการกัดกร่อนที่ขั้วไฟฟ้า ทำให้ปฏิกิริยาเคมีเกิดขึ้นได้ช้าลง ส่งผลให้ค่าความต้านทานภายในเพิ่มสูงขึ้น และประสิทธิภาพของแบตเตอรี่ลดลง

สำหรับแบตเตอรี่สำรอง เช่น ระบบสำรองไฟ UPS จำเป็นต้องมีความพร้อมใช้งานอยู่เสมอ เพื่อให้สามารถจ่ายพลังงานได้ทันทีเมื่อเกิดไฟฟ้าขัดข้อง

ดังนั้น การตรวจวัดค่าความต้านทานภายในของแบตเตอรี่อย่างสม่ำเสมอ จะช่วยให้สามารถตรวจพบแบตเตอรี่ที่เริ่มเสื่อมสภาพและเปลี่ยนได้ก่อนที่จะเกิดปัญหา ช่วยเพิ่มความน่าเชื่อถือและลดความเสี่ยงในการใช้งาน

ค่าความต้านทานภายในจึงเป็นพารามิเตอร์สำคัญที่ใช้ทั้งในการควบคุมคุณภาพระหว่างการผลิต และการบำรุงรักษาแบตเตอรี่ เพื่อให้แบตเตอรี่ทำงานได้อย่างเต็มประสิทธิภาพและมีอายุการใช้งานยาวนานยิ่งขึ้น
