เครื่องทดสอบความเป็นฉนวนและ Voltage แบบดิจิตอล เหมาะสำหรับการวัดแบตเตอรี่ในสายการผลิต วัดผลได้อย่างรวดเร็วเพียงแค่ 50ms ตั้งค่าการทดสอบ Voltage ได้ตั้งแต่ 25 to 1000 V ตัวเครื่อง Built-in External I/O output HIOKI, Japan ***สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย****
Index
ST5520 ฟังก์ชั่นการวัด
ทดสอบความเป็นฉนวนและ Voltage แบบดิจิตอล
ST5520 จุดเด่น

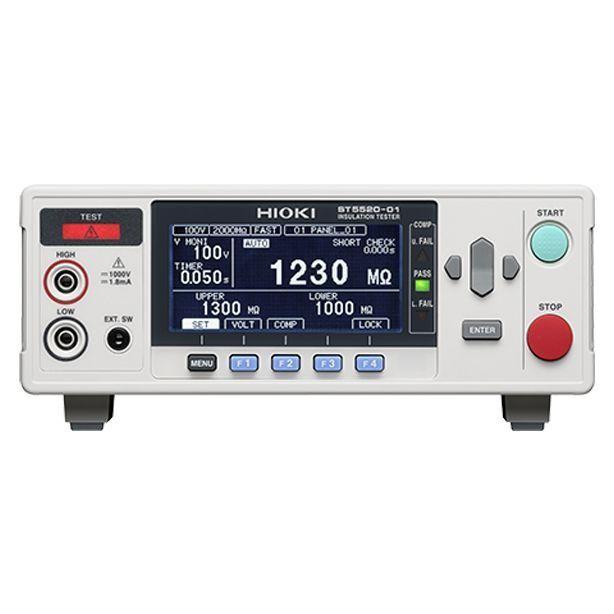

HIOKI ST5520 คือเครื่องทดสอบความเป็นฉนวนและ Voltage แบบดิจิตอล สำหรับการทดสอบอุปกรณ์อิเล็คทรอนิคส์และส่วนประกอบต่าง ๆ ให้อยู่ในมาตรฐานความปลอดภัย ST5520 นั้น เป็นเครื่องทดสอบความเป็นฉนวนที่เร็วที่สุดในวงการอุตสาหกรรม โดยจะส่งผลลัพธ์ pass/ fail ในเวลา 50ms และช่วงการวัด Voltage ตั้งแต่ 25 to 1000 V ที่ความละเอียด 1 V
Features
- With External I/O output
- Contact check function
- 4-Wire Contact Check
- Comparator Contact Check
- Freely configurable test voltage
- Short-circuit check function
- Comparator Function
- Switched Probe
- Panel Save/ Load Function
ST5520 ช่วงการวัด
Rated measurement voltage 25 V ≤ V < 100 V
Resistance range : 2 MΩ / 20 MΩ / 200 MΩ
Max. display : 4.000 MΩ / 40.00 MΩ / 400.0 MΩ
Resolution : 0.001 MΩ / 0.01 MΩ / 0.1 MΩ
Accuracy range : 0.000 to 2.000 MΩ / 1.90 to 20.00 MΩ / 19.0 to 200.0 MΩ
Accuracy FAST/SLOW : ±2% rdg. ±5 dgt. / ±5% rdg.
Rated measurement voltage 100 V ≤ V < 500 V
Resistance range : 2 MΩ / 20 MΩ / 200 MΩ / 2000 MΩ
Max. display : 4.000 MΩ / 40.00 MΩ / 400.0 MΩ / 4000 MΩ
Resolution : 0.001 MΩ / 0.01 MΩ / 0.1 MΩ / 1 MΩ*
Accuracy range : 0.000 to 2.000 MΩ / 1.90 to 20.00 MΩ / 19.0 to 200.0 MΩ / 19.0 to 2000 MΩ
Accuracy FAST/SLOW : ±2% rdg. ±5 dgt. / ±5% rdg.
Rated measurement voltage 500 V ≤ V ≤ 1000 V
Resistance range : 2 MΩ / 20 MΩ / 200 MΩ / 4000 MΩ
Max. display : 4.000 MΩ / 40.00 MΩ / 400.0 MΩ / 9990 MΩ
Resolution : 0.001 MΩ / 0.01 MΩ / 0.1 MΩ / 1 MΩ*
Accuracy range : 0.000 to 2.000 MΩ / 1.90 to 20.00 MΩ / 19.0 to 200.0 MΩ / 19.0 to 4000 MΩ / 4010 to 9990 MΩ
Accuracy FAST/SLOW : ±2% rdg. ±5 dgt. / ±5% rdg. / ±25% rdg.
ST5520 Power Supply
Rated power supply voltage 100 V AC to 240 V ±10%
Rated power supply frequency 50/60 Hz
ST5520 ขนาดสินค้า
215 x 80 x 166mm (1.1kg)
ST5520 อุปกรณ์ที่มาในชุด
ตัวเครื่อง
คู่มือ
ST5520 อุปกรณ์เสริม
Input/Output cords
TEST LEAD L2200
CONVERSION ADAPTER 9199
CONNECTION CORD L9257
SWITCHED PROBE 9299
PC Communication
RS-232C CABLE 9637
ST5520 ข้อมูลจำเพาะ
Measurement items Insulation resistance (DC voltage application method)
Output voltage 25 V to 1000 V (user-configurable), 1 V resolution
Sampling FAST: 30 ms/time, SLOW: 500 ms/time (switch)
Memory function Saved items: reated measurement voltage , comparator upper limit/lower limit values, test mode, beep sound to distinguish the result, test time, response time, resistance range, measurement speed
Memory capacity: up to 10 items (can be saved/loaded)
Test modes Continuous mode, PASS STOP mode, FAIL STOP mode, force quit assessment mode (switchable)
Check function Contact check function (ON/OFF)
Short-circuit check function (ON/OFF)
Operating temperature/ Humidity range 0 to 40°C, 80% rh or lower (non-condensing)
Storage temperature/ Humidity range -10 to 50°C, 80% rh or lower (non-condensing)
Accuracy Temperature/ Humidity range 23°C ±5°C, 80% rh or lower (non-condensing)
Usage location Indoor use, pollution degree 2, up to a height of 2000 m
Max. rated power 25 VA
Withstand voltage 1.62 kV AC (sensed current 10 mA) 1 min. Between power supply LN (together) and protective grounding terminal
Excessive input protection 1100 V DC (positive polarity only)
Compliant Standards Safety EN61010 EMC EN61326 Class A EN61000-3-2, EN61000-3-3
