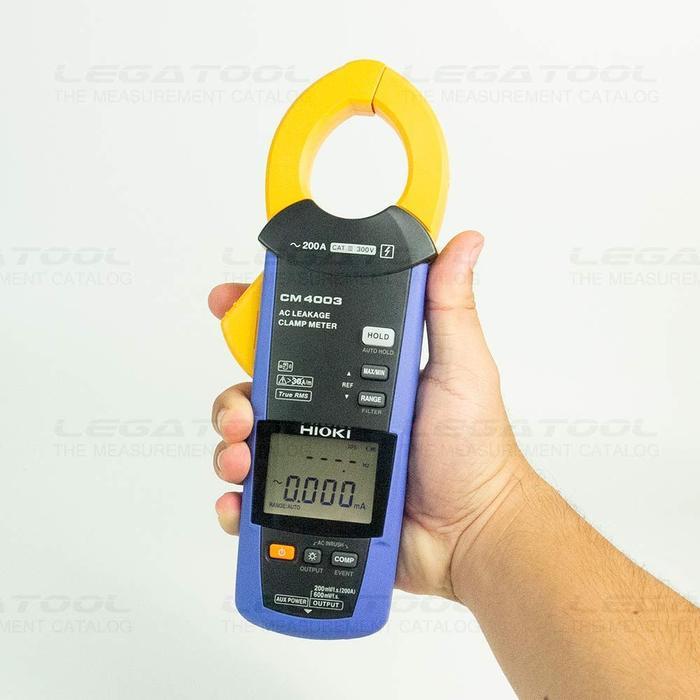

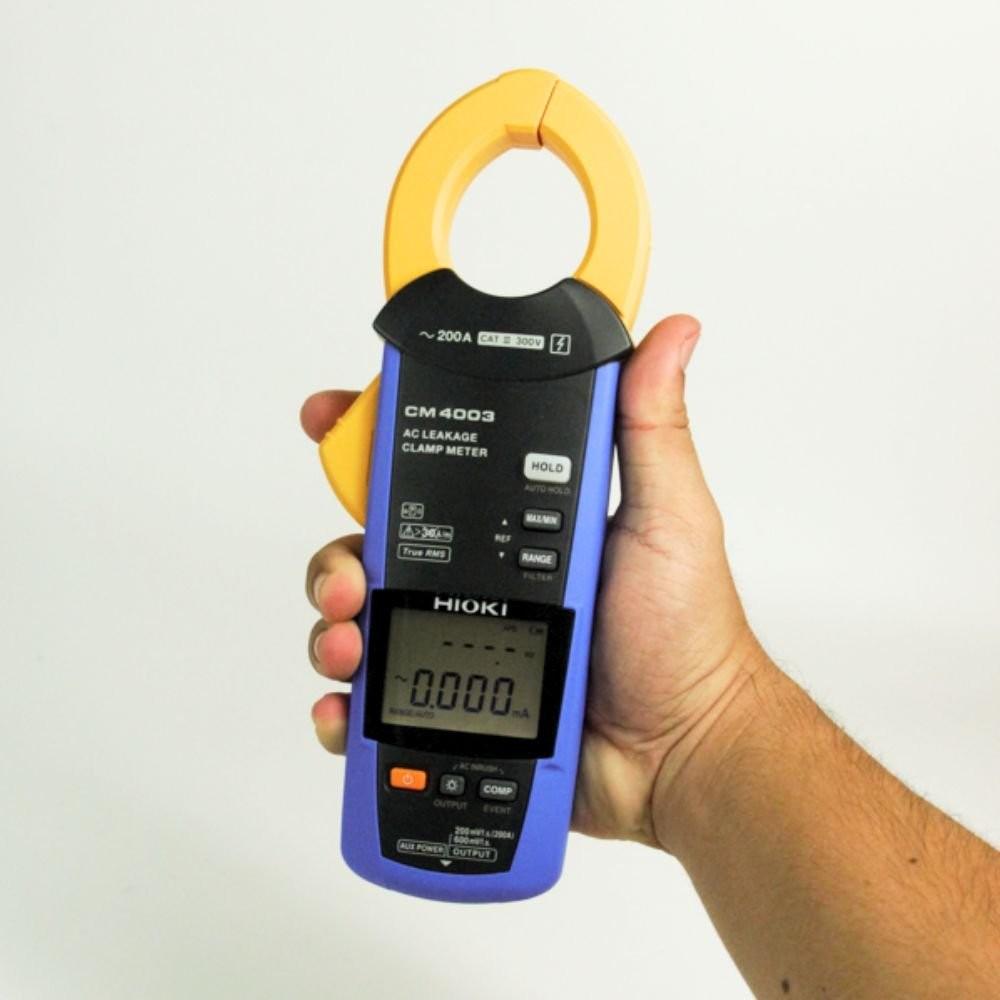

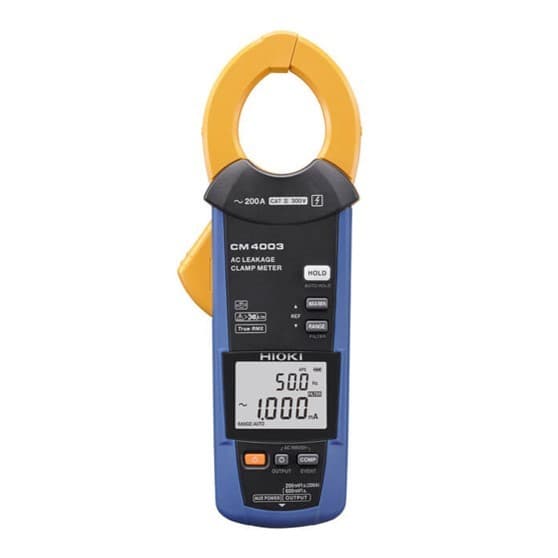

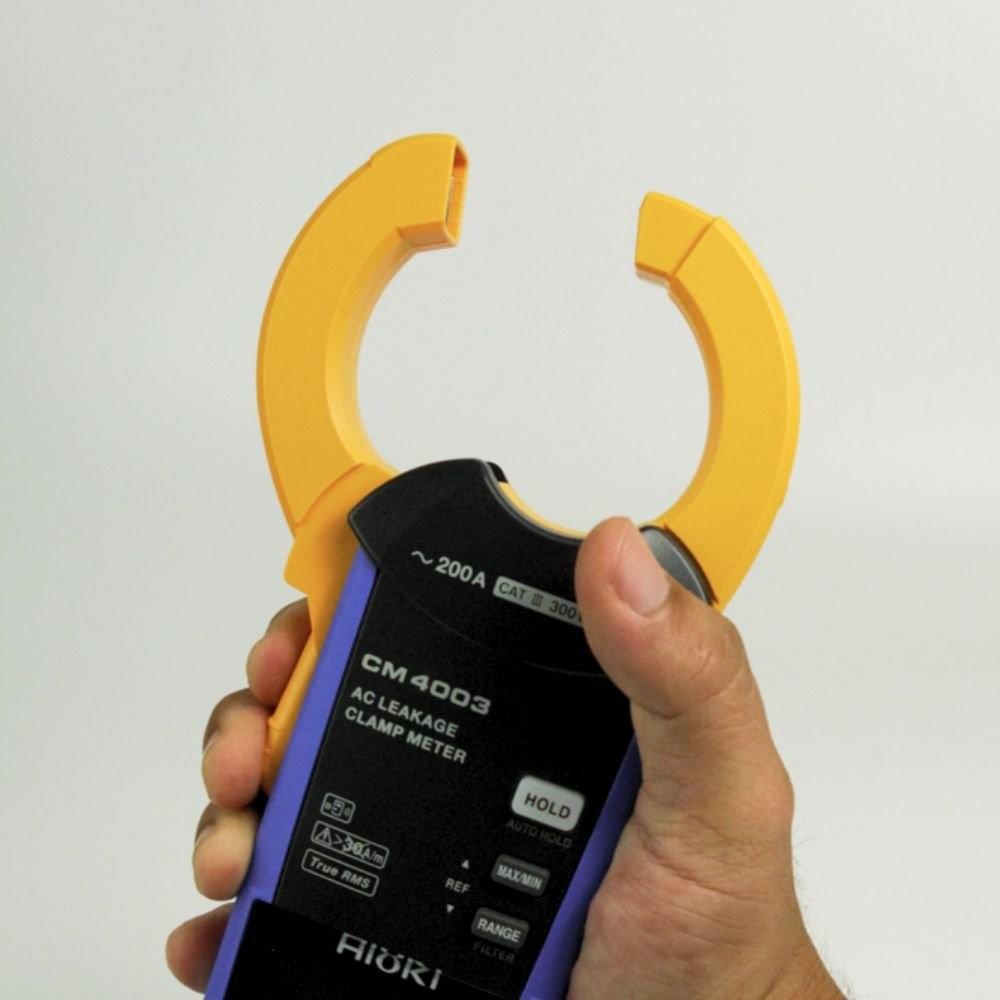

แคลมป์มิเตอร์วัดไฟรั่ว True RMS รองรับการวัดค่ากระแสได้ครอบคลุมตั้งแต่ 6.000 mA ถึง 200.0 A รองรับการวัด AC Current, AC Voltage, Crest factor, Frequency นอกจากนี้เมื่อใช้งานร่วมกับ Z3210 (แยกจำหน่าย) ตัวเครื่องยังสามารถเชื่อมต่อกับ Smartphone แบบไร้สายผ่าน Bluetooth® พร้อมฟังก์ชั่นการวัดค่า Harmonic ปากแคลมป์ใหญ่ถึง ø40 mm พร้อมด้วยมาตรฐาน IEC/EN 61557-13 ซึ่งเป็นมาตรฐานสากลของ Leak Clamp Meters และ มาตรฐานความปลอดภัย CAT III 300 V ยี่ห้อ Hioki, Japan
Index
CM4003 | ฟังก์ชั่นการวัด
AC current
AC Voltage
Crest factor
Frequency
CM4003 | จุดเด่น

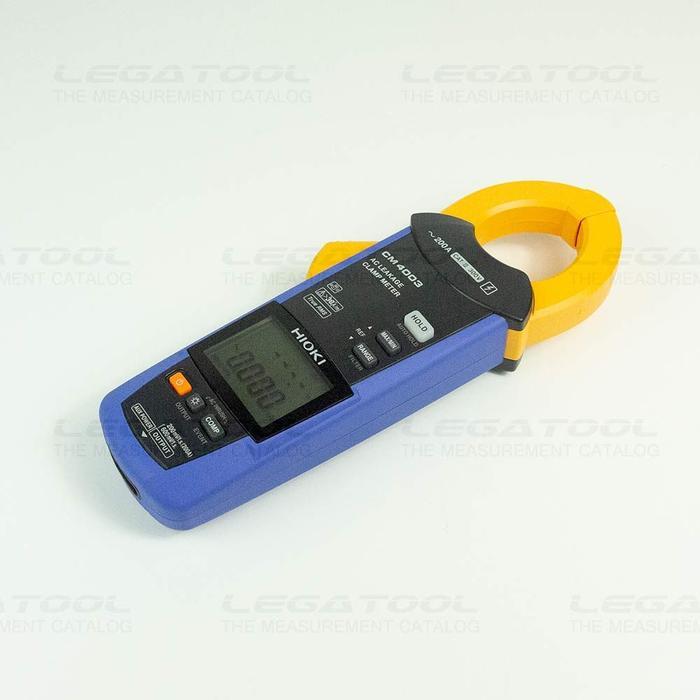

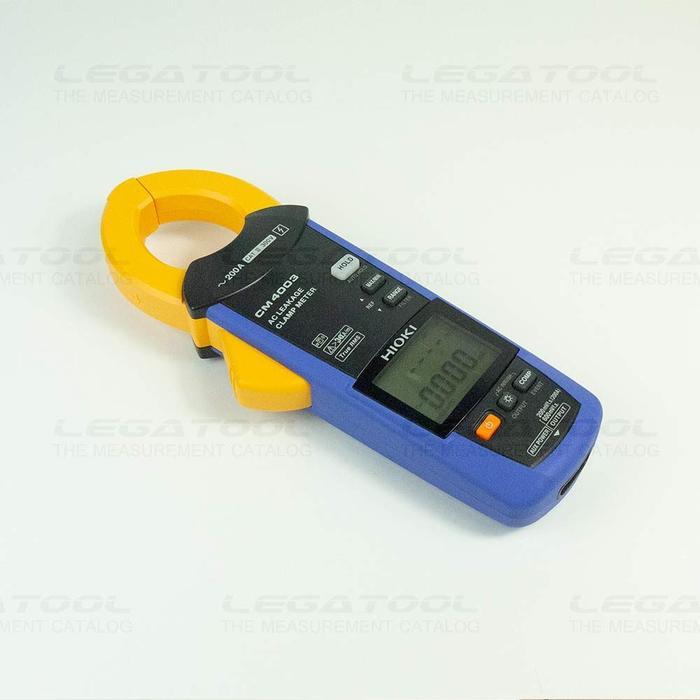

CM4003 แคลมป์วัดไฟรั่ว ที่ออกแบบมาให้ใช้งานได้ง่าย วัดค่าได้อย่างแม่นยำตั้งแต่ 6.000 mA ถึง 200.0 A พร้อมด้วยฟังก์ชั่นมากมายที่ช่วยให้คุณสะดวกสบายในการใช้งาน นอกจากนี้ตัวเครื่องยังสามารถรองรับ Wireless Adapter Z3210 (แยกจำหน่าย) เพื่อการเชื่อมต่อไร้สายผ่าน Bluetooth
CM4003 Features
- ถ่ายโอนข้อมูลการวัดไปยังสมาร์ทโฟนหรือแท็บเล็ตได้ผ่านแอพพลิเคชั่น GENNECT Cross หรือไฟล์ Excel (เมื่อใช้งานร่วมกับ Wireless Adapter Z3210)
- ตัวแคลมป์เซนเซอร์ออกแบบใหม่จึงสามารถตรวจสอบกระแสที่รั่วไหลแม้มีปริมาณน้อยได้อย่างง่ายดาย
- ครอบคลุมช่วงการวัดได้กว้าง รอบรับการวัดค่าได้ทั้ง ค่ากระแสรั่วไหล และ ค่ากระแสโหลด
- สอดคล้องตามมาตรฐานประสิทธิภาพที่ถูกกำหนดไว้ตาม IEC/EN 61557-13 ซึ่งเป็นมาตรฐานสากลของ Leak Clamp Meters
- ตรวจสอบและแก้ปัญหา GFCI (Ground Fault Circuit) และ RCD (Residual-Current Device) ได้อย่างรวดเร็ว
- ฟังก์ชั่น Pass/Fail Judgments ช่วยในการตรวจสอบได้อย่างรวดเร็ว พร้อม Built-in ฟังก์ชั่นการเปรียบเทียบข้อมูล
- ฟังก์ชั่น Output (waveform/RMS) เมื่อใช้งานร่วมกับเครื่องบันทึกข้อมูลในการบันทึกค่า waveform และค่าที่มีความผันผวน
- รองรับการใช้งานร่วมกับ External power supply เมื่อใช้งานร่วมกับ AC adapter สำหรับการใช้งานวัดค่าอย่างต่อเนื่อง
- มาตรฐานความปลอดภัย CAT III 300 V
CM4003 | ช่วงการวัด
Accuracy specification range : 6.000mA to 200.0A
Display range: 0.001mA to 200.0A
Range / Accuracy: 6.000mA / ±1.0% rdg. ±0.005 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.005 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz)
60.00mA / ±1.0% rdg. ±0.05 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.05 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz)
600.0mA / ±1.0% rdg. ±0.5 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.5 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz)
6.000A / ±1.0% rdg. ±0.005 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.005 A (15 Hz - 45 Hz, 400 Hz - 2 kHz)
60.00A / ±1.5% rdg. ±0.05 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.05 A (15 Hz - 45 Hz, 400 Hz - 2 kHz)
200.0A / ±1.5% rdg. ±0.5 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.5 A (15 Hz - 45 Hz, 400 Hz - 2 kHz)
Frequency characteristics: 15.0 Hz to 2000 Hz
Effects of external magnetic fields: mA or less (with a 400 A / m AC, 50 Hz / 60 Hz external magnetic field)
Crest factor: 3 (other than 200.0 A range), 1.5 (200.0 A range)
CM4003 | Power Supply
LR6 alkaline battery ×2
CM4003 | ขนาดสินค้า
Dimensions: 64 x 233 x 37 mm
weight: 400 g

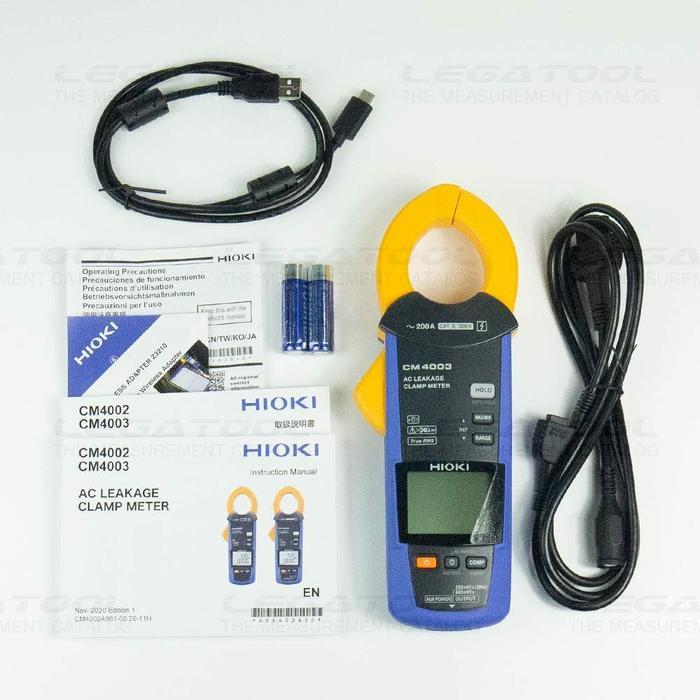

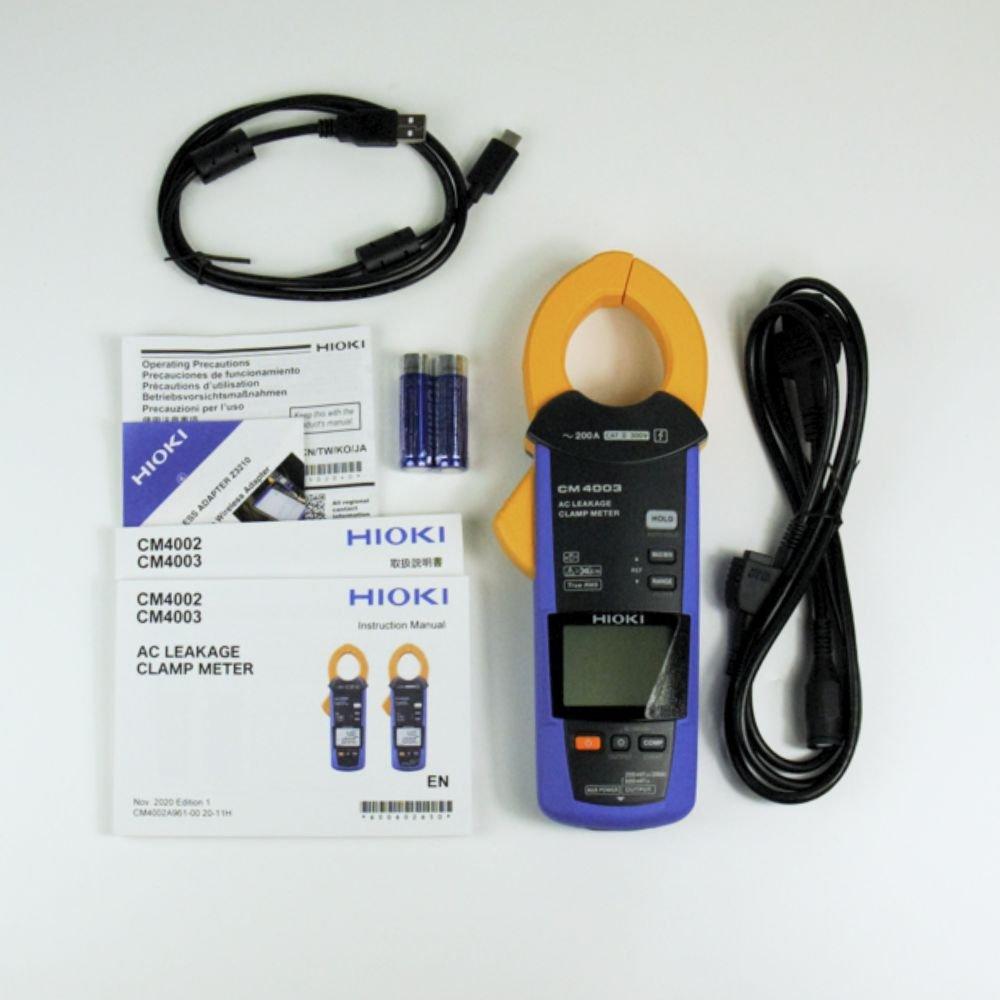

CM4003 | อุปกรณ์ที่มาในชุด
- Main unit × 1

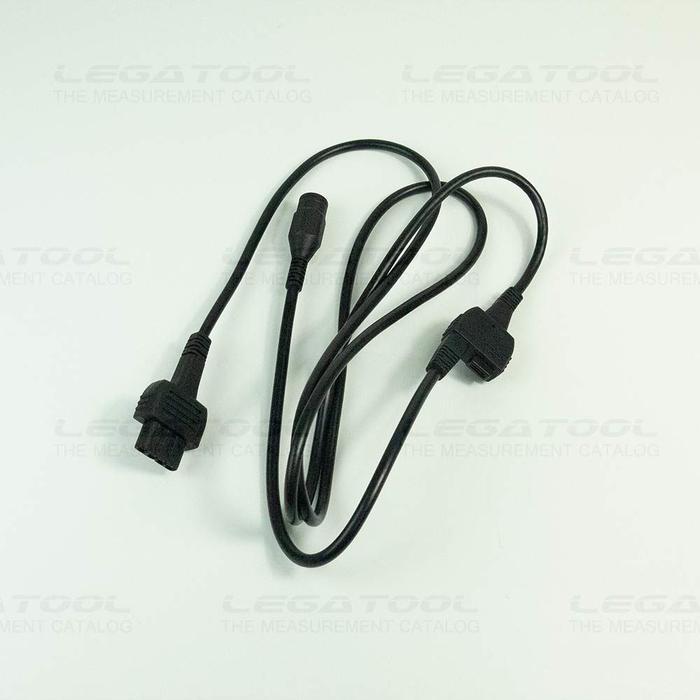

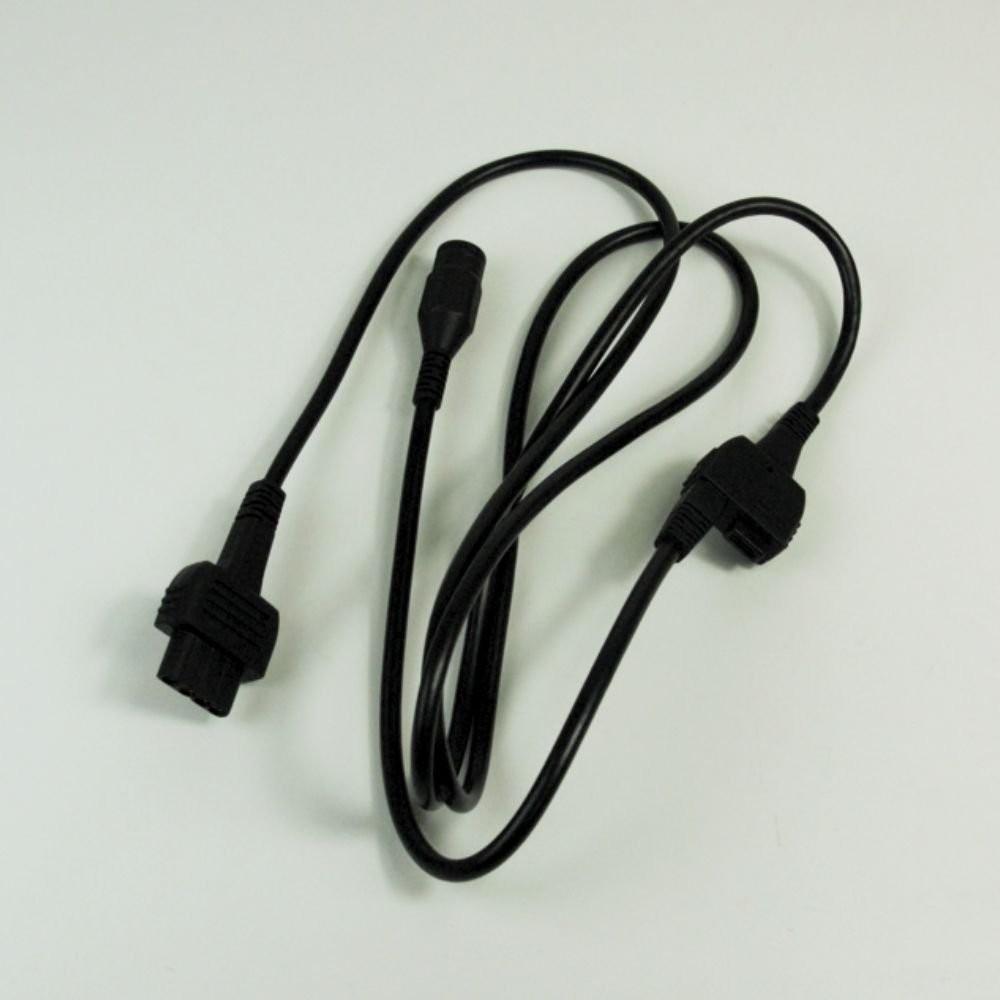

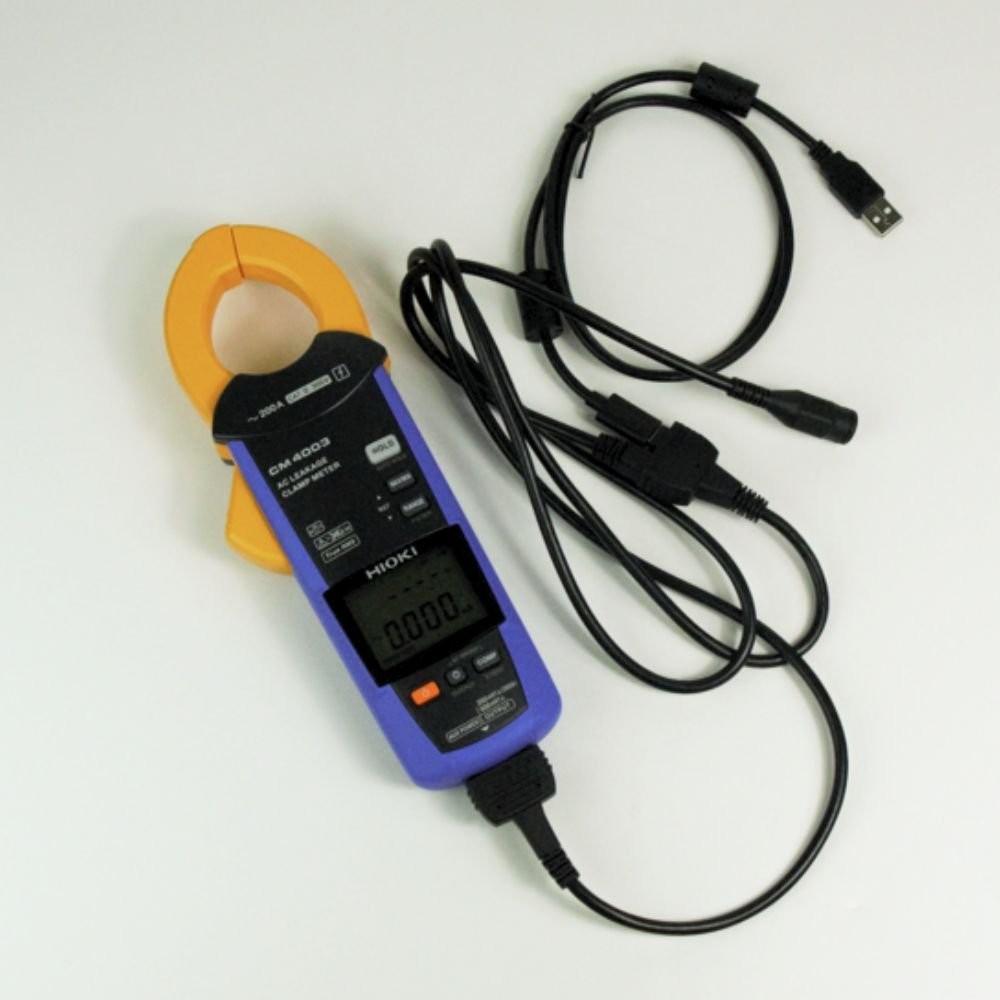

- Connection Cable L9097 × 1

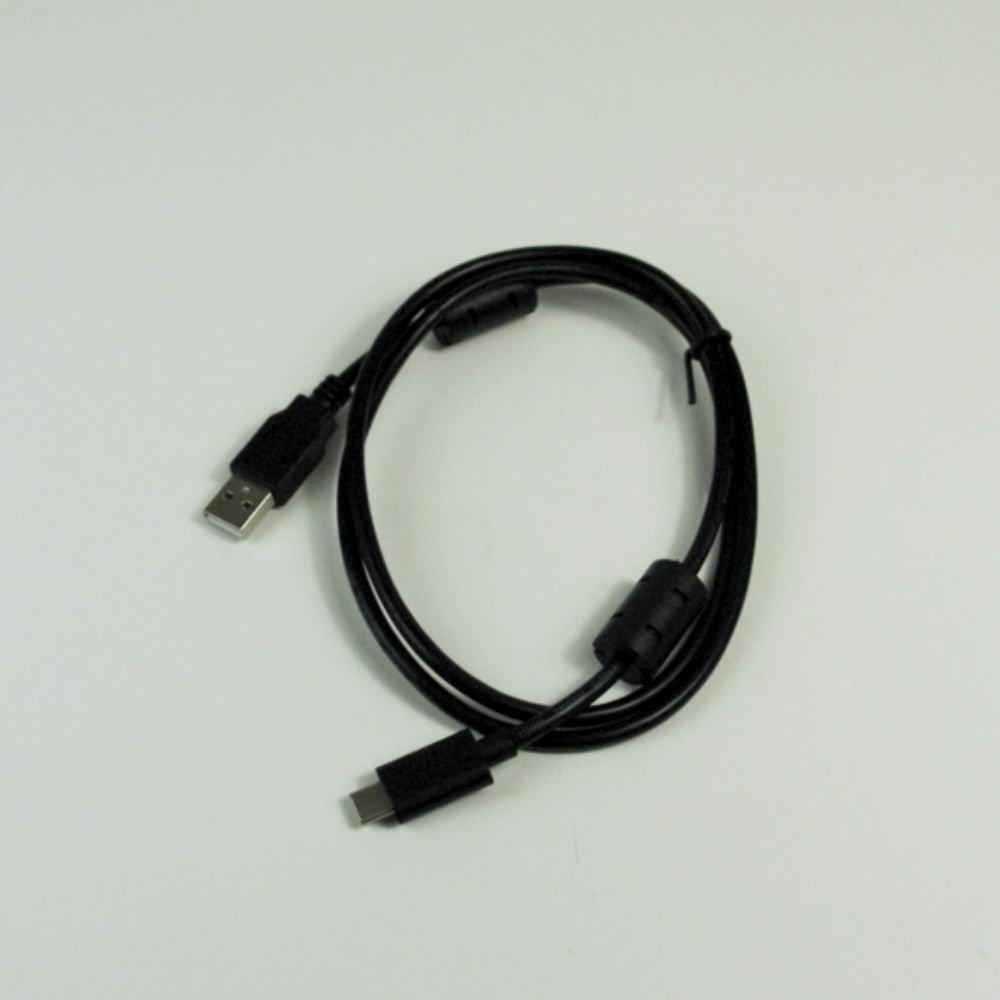

- USB Cable × 1

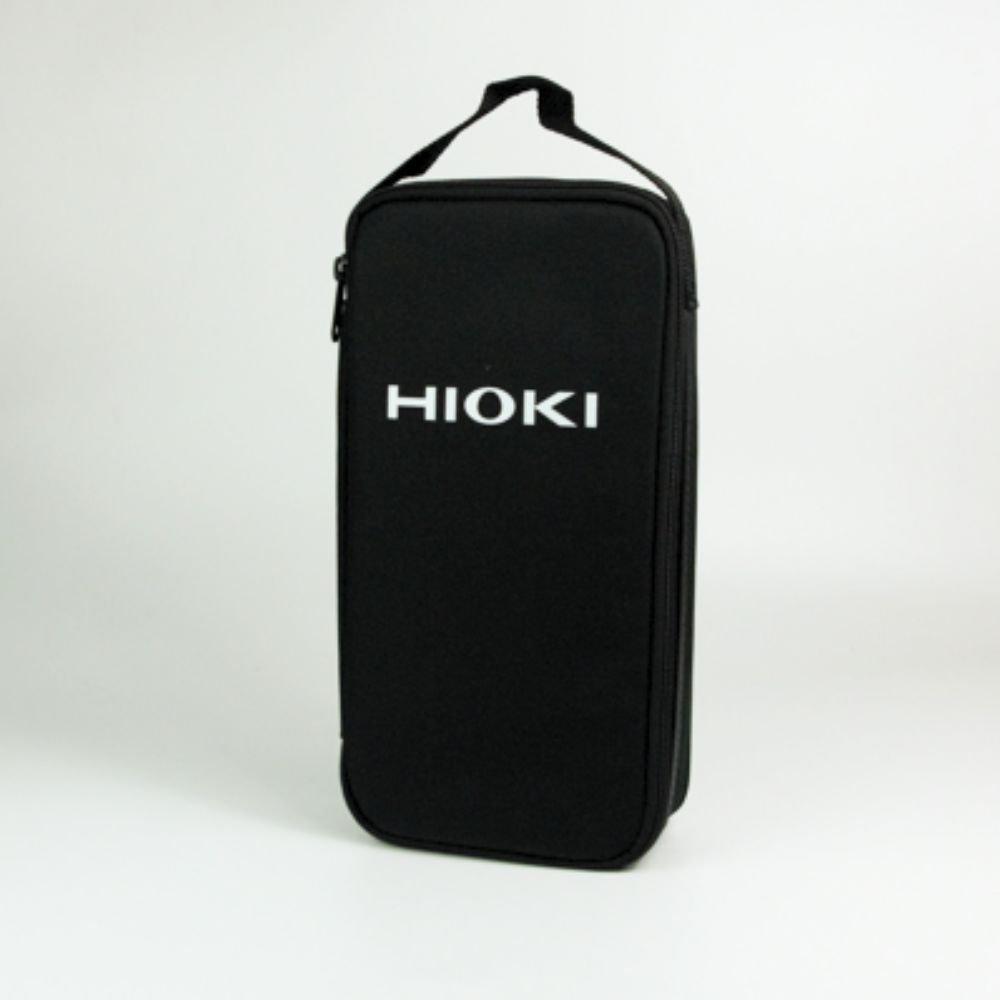

- Carrying case C0203 × 1
- Instruction manual × 1
- Operating Precautions × 1

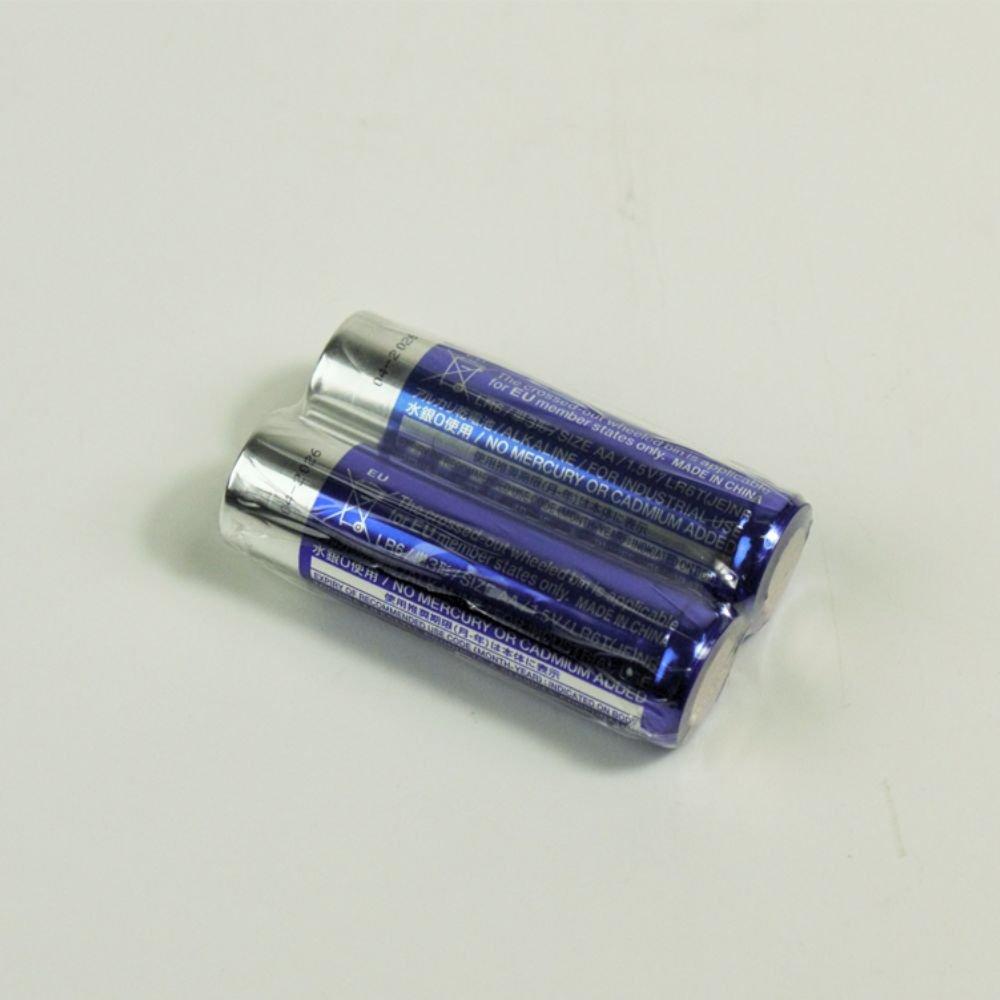

- AA-size alkaline battery (LR6) × 2
CM4003 | อุปกรณ์เสริม
CM4003 | ข้อมูลจำเพาะ
Accuracy specification range : 6.000mA to 200.0A
Display range: 0.001mA to 200.0A
Range / Accuracy: 6.000mA / ±1.0% rdg. ±0.005 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.005 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz)
60.00mA / ±1.0% rdg. ±0.05 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.05 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz)
600.0mA / ±1.0% rdg. ±0.5 mA (45 Hz - 400 Hz) / ±2.0% rdg. ±0.5 mA (15 Hz - 45 Hz, 400 Hz - 2 kHz)
6.000A / ±1.0% rdg. ±0.005 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.005 A (15 Hz - 45 Hz, 400 Hz - 2 kHz)
60.00A / ±1.5% rdg. ±0.05 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.05 A (15 Hz - 45 Hz, 400 Hz - 2 kHz)
200.0A / ±1.5% rdg. ±0.5 A (45 Hz - 400 Hz) / ±2.0% rdg. ±0.5 A (15 Hz - 45 Hz, 400 Hz - 2 kHz)
Frequency characteristics: 15.0 Hz to 2000 Hz
Effects of external magnetic fields: mA or less (with a 400 A / m AC, 50 Hz / 60 Hz external magnetic field)
Crest factor: 3 (other than 200.0 A range), 1.5 (200.0 A range)
Zero display range: 5 digits or less

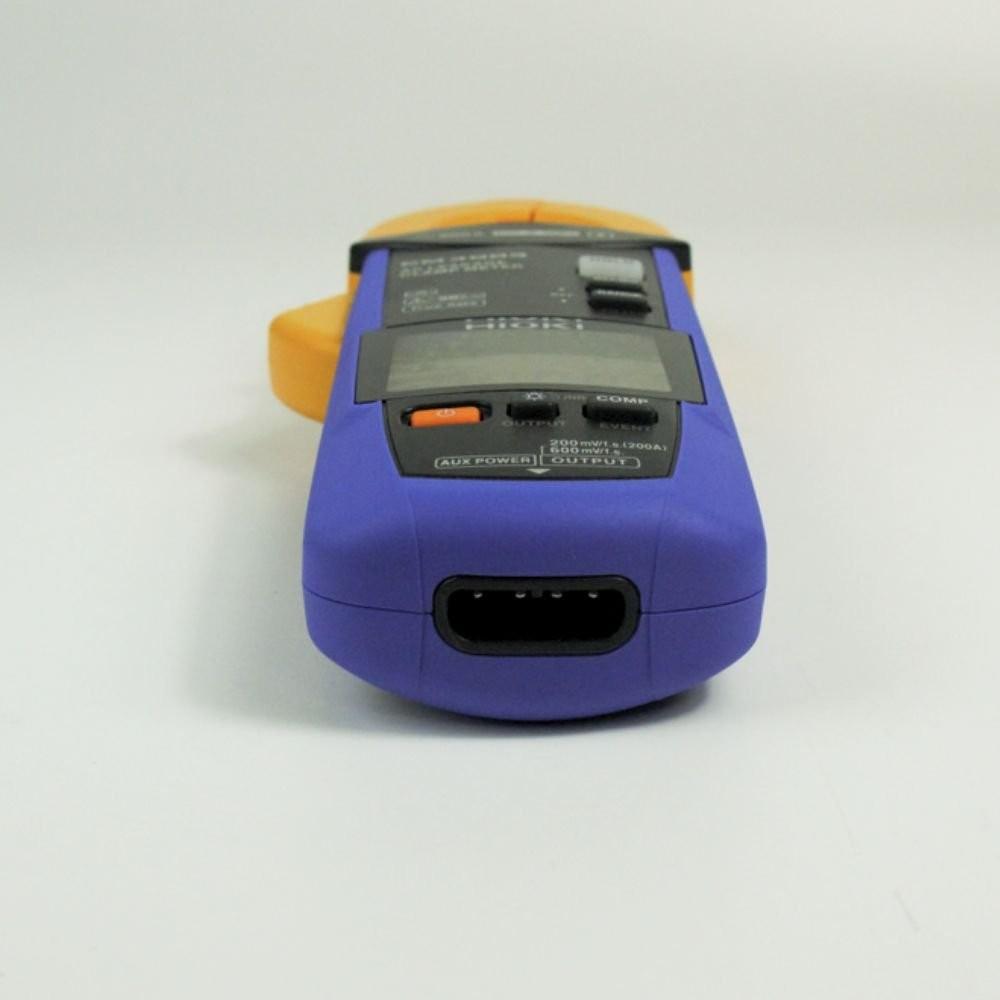

Output parameters: RMS (RMS value output), WAVE (waveform output)
Output level
RMS: 600 mV DC f.s. (other than 200.0 A range)
200 mV DC f.s. (200.0 A range)
WAVE: 600 mV AC f.s. (other than 200.0 A range)
200 mV AC f.s. (200.0 A range)
Output accuracy
RMS: ±1.0% rdg. ±5 mV (for display digits)
WAVE: ±3.0% rdg. ±10 mV (45 Hz to 400 Hz)
±5.0% rdg. ±10 mV (15 Hz to 45 Hz, 400 Hz to 2 kHz)
Output response
RMS: Refresh rate: 5 times/sec.
WAVE: Frequency band: 15 Hz to 15 kHz (within ±3 dB)
Standards: Safety:EN 61010,A type current sensor
Measurement category:CAT Ⅲ 300V
EMC:EN61326
Peak function: Detection from 2ms or more (with filter function OFF)
Filter function: -3dB at 180Hz ± 30Hz
Display refresh rate: 5 times / sec
Operating Temp. / Humid.: -10℃ to 40℃, 80% RH or less
40℃ to 45℃, 60% RH or less
45℃ to 65℃, 50% RH or less
Storage temperature: -30℃ to 70℃
