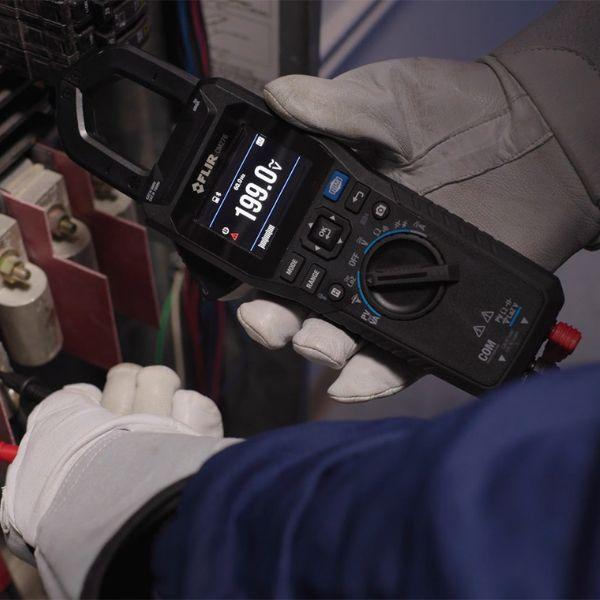

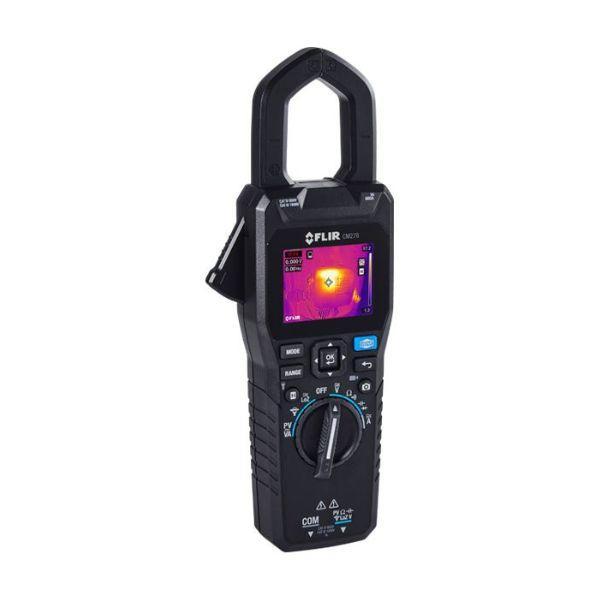

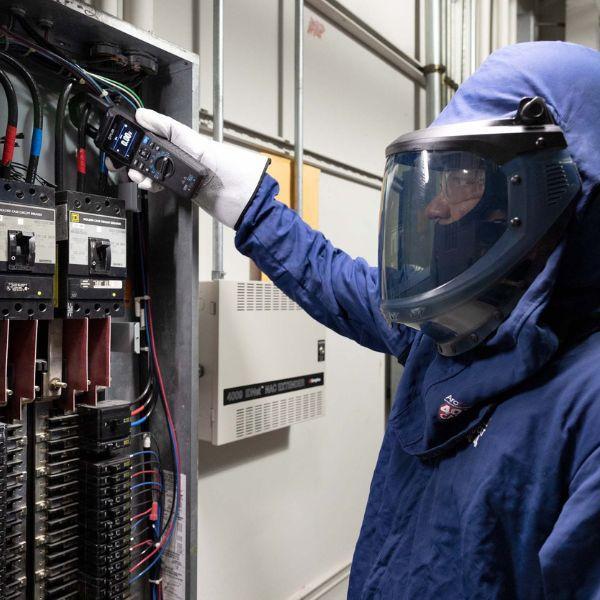

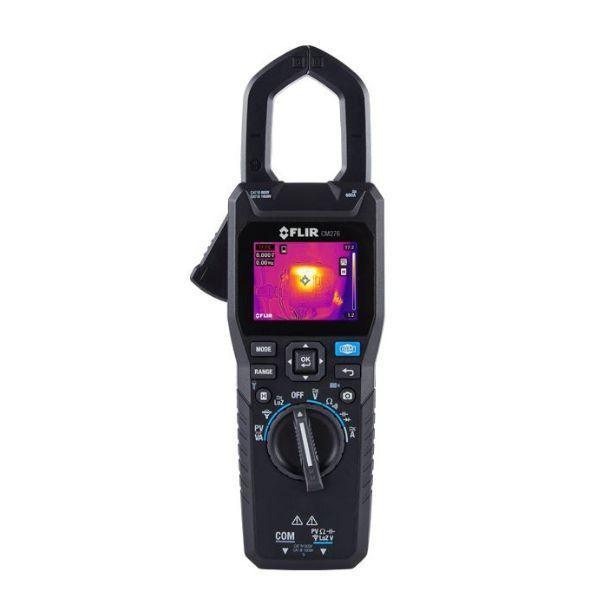

แคลมป์มิเตอร์ FLIR CM276 การถ่ายภาพความร้อนเข้ากับการวัดทางไฟฟ้าที่แม่นยำ เป็นเครื่องที่สมบูรณ์แบบสำหรับการตรวจสอบและแก้ไขระบบไฟฟ้า แผงโซลาร์เซลล์ ปั้ม และมอเตอร์ กล้องถ่ายภาพความร้อนในตัวให้พลังงานแก่ IGM™ มีวิธีที่เชื่อถือได้ในการระบุจุดร้อนและวงจรโอเวอร์โหลดจากระยะห่างที่ปลอดภัย
Index
ฟังก์ชั่นการวัด
วัดทางไฟฟ้า
จุดเด่น
- สามารถระบุจุดร้อนที่ระบุวงจรโอเวอร์โหลดได้อย่างรวดเร็ว
- รับประกันการวัดแรงดันไฟฟ้า AC/DC ที่แม่นยำสูงถึง 1000 V
- การบันทึกการอ่าน รูปภาพ และวิดีโอที่รวดเร็วและมีประสิทธิภาพ
- การตรวจสอบที่คล่องตัวและการวิเคราะห์ปัญหาเซลล์ PV ที่มีประสิทธิภาพ
ช่วงการวัด
AC/DC Current : Range 600.0 A / accuracy ±2.0%
AC/DC Voltage : Range 1000 V / accuracy ±1.0%
Capacitance : Range 1000 µF / accuracy ±1.0%
Diode : Range 1.5 V / accuracy ±1.5%
Flex Input AC A : Range 3000 A / accuracy ±1.0%
Flex Input Frequency Counter : Range: 10.00 kHz / accuracy: ±0.1%
Inrush AC Current : Range 600.0 A / accuracy ±3.0%
LoZ Mode AC Voltage : Range 60.00 V, 600.0 V, 1000 V / accuracy ±1.0%
LoZ Mode DC Voltage : Range 60.00 V, 600.0 V, 1000 V / accuracy ±1.0%
PV DC V : Range 1000 V / accuracy ±2.0% with TA82
Range 1500 V / accuracy ±2.0% with TA85/TA86
Resistance : Range 60 KΩ / accuracy ±1.0%
Power Supply
3 AA
ขนาดสินค้า
43 89x241 mm.
ข้อมูลจำเพาะ
IR Resolution : 160 × 120 (19,200 pixels)
Display Size : 2.4 in, TFT screen
Jaw Opening : 35 mm (1.37 in)
Data Logging & Storage : 10 sets of 30K scalar measurements, 100 images
Connectivity : Bluetooth®
IMAGING & OPTICAL
Color Palettes : Iron, rainbow, arctic, white hot, and black hot
Display Size : 2.4 in, TFT screen
Field of View [V x H] : 44° × 57°
Focus : Fixed
Image Modes : Thermal MSX (Multi Spectral Dynamic Imaging)
Thermal camera only
Digital camera only
Sensitivity : 150 mK
Spectral Response : 8µm to 14 µm
Thermal Imaging Detector : FLIR Lepton® microbolometer
MEASUREMENT & ANALYSIS
Continuity check threshold : ≤30 Ω beeper on, ≥150 Ω beeper off
Measuring Rate : 3 samples per second
PV DC Power : 900 kVA / Basic accuracy ±2.0%
Temperature [IR] : -10°C to 300°C (14°F to 572°F)
Temperature Accuracy : ±3°C (5.4°F) or ±3% of the reading; whichever is greater
VFD AC Current : Range 600.0 A / Basic accuracy ±2.0%
VFD AC Voltage : Range 1000 V / Basic accuracy ±1.0%
POWER
Auto Power Off : For device: option to OFF, 2, 5, or 10 minutes
For worklight only: option to OFF, 5, 15, or 30 minutes
GENERAL
Jaw Opening : 35 mm (1.37 in)
Laser Pointer : Type: Class 1
Power : ≤0.39 mW
Wavelength : 640 nm to 660 nm
Worklights : 2 × white LED
ENVIRONMENTAL & CERTIFICATIONS
Emissivity Settings : 0.10 to 1.00 (default is 0.95); select from three presets or set manually
IP Rating : IP40
