Lutron AM-4207SD เครื่องวัดและบันทึกความเร็วลม 3 In 1 | SD Card

AM-4207SD | ฟังก์ชั่นการวัด

เครื่องวัดและบันทึกความเร็วลมแบบใบพัดพลาสติก (3in1)

AM-4207SD | จุดเด่น

✔ หน่วยการวัดความเร็วลมหลากหลาย (m/s, Ft/min, Km/h, Knot, Mile/h)

✔ หน่วยการวัดอุณหภูมิอากาศ (ºC, ºF)

✔ ใบพัดแรงเสียดทานต่ำ ให้ความแม่นยำสูงไม่ว่าจะความเร็วลม ต่ำหรือสูง

✔ ใช้เซนเซอร์แบบ Thermistor ในการวัดอุณหภูมิอากาศที่ให้การตอบสนองอย่างรวดเร็ว

✔ รองรับการวัดค่าอุณหภูมิ จากเทอร์โมคัปเปิล Type K / Type J (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

✔ บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติ

ให้กับตัวเครื่องได้เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที

✔ การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)

✔ ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง

โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel

✔ รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)

✔ หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย

✔ ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน

✔ ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้

✔ ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง

✔ ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)

✔ ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (แยกจำหน่ายไม่รวมมาในชุด)

✔ รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-U801-WIN) (แยกจำหน่ายไม่รวมมาในชุด)

AM-4207SD | ช่วงการวัด

m/s

Range  0.4 to 30.0 m/s  Resolution  0.1 m/s  Accuracy  ±(2% + 0.2 m/s)

km/h

Range  1.4 to 126.0 km/h  Resolution  0.1 Km/h  Accuracy  ±(2% + 0.8 Km/h)

Mile/h (MPH )

Range  0.9 to 78.3 mile/h  Resolution  0.1 mph  Accuracy  ±(2% + 0.4 mph)

knots

Range  0.8 to 68.0 knots  Resolution   0.1 Knot  Accuracy  ±(2% + 0.4 Knots)

FPM (Ft/min)

Range  79 to 6890 ft/min  Resolution  1 ft/min  Accuracy  ±(2% + 40 FPM)

Type K

Range  -50.0 to 1300.0℃ / -50.1 to -100.0℃  Resolution  0.1 ℃  Accuracy  ±(0.4 % + 0.5℃) / ±(0.4 % + 1℃)

Type J

Range  -50.0 to 1200.0℃ / -50.1 to -100.0℃  Resolution  0.1 ℃  Accuracy  ±(0.4 % + 0.5℃) / ±(0.4 % + 1℃)

AIR TEMPERATURE

Measurement Range  0 to 50℃  Resolution  0.1℃  Accuracy  ±0.8℃

AM-4207SD | Power Supply

Battery AA × 6 or Adapter ADC 9V (optional)

AM-4207SD | ขนาดสินค้า

Main Unit: 203 x 76 x 38 mm (515 g)

Anemometer sensor head: ø72 mm

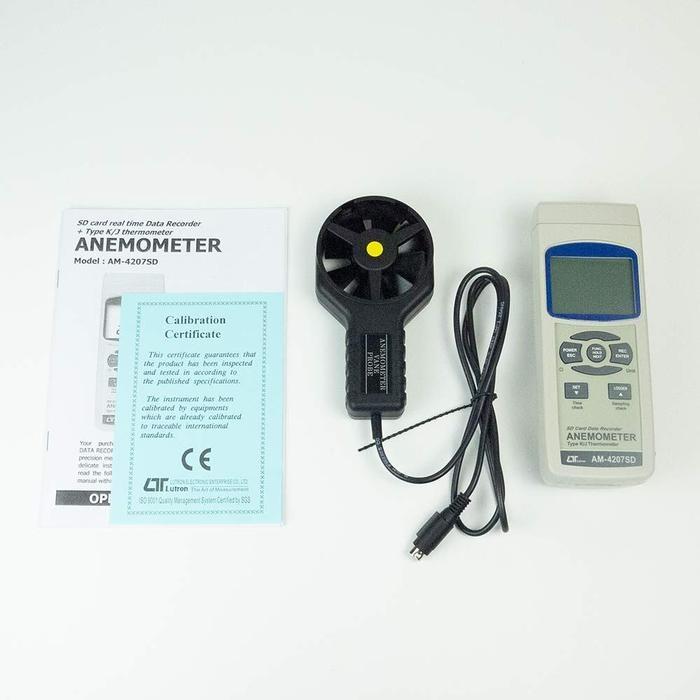

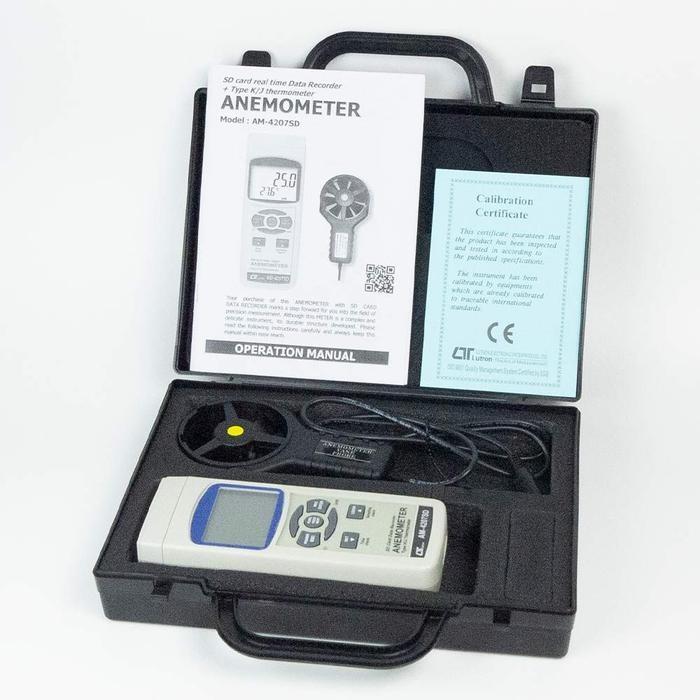

AM-4207SD | อุปกรณ์ที่มาในชุด

Main unit x 1

Anemometer probe x 1

Instruction manual x 1

Calibration Certificate (from manufacture) x 1

Hard carrying case x 1

AM-4207SD | อุปกรณ์เสริม

Thermocouple Probe (Thermocouple)

Adapter AC to DC 9V (AP-9VA)

USB cable (USB-01)

RS232 cable (UPCB-02)

Data Acquisition software (SW-U801-WIN)

AM-4207SD | ข้อมูลจำเพาะ

Display

LCD size : 52 mm x 38 mm
LCD with green backlight (ON/ OFF)

Air velocity

m/S Meters per second

Km/h Kilometers per hour

Ft/min FPM, feet per minute

Mile/h mph, miles per hour

Knot Nautical miles per hour

Temp. unit Type K/ Type J thermometer (℃/ ℉)

Air temperature (℃/ ℉)

Circuit Custom one-chip of microprocessor LSI circuit.

Datalogger Sampling Time Setting range

Auto  1 second to 3600 seconds (Sampling time can set to 1 second, but memory data may loss)

Manual  Push the data logger button once will save data one time (Set the sampling time to 0 second.)

(Manual mode, can also select the 1 to 99 position (Location) no.)

Memory Card  SD memory card. 1 GB to 32 GB.

Advanced

Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second)

Set sampling time

Auto power OFF management

Set beep Sound ON/OFF

Decimal point of SD card setting

SD memory card Format

Set thermometer type to Type K or Type J

Set temperature unit to or ℃ ℉

Temperature Compensation  Automatic temp. compensation for the Anemometer function and the type K/J thermometer

Data Output

RS232/USB PC computer interface

Connect the optional RS232 cable UPCB-02 will get the RS232 plug

Connect the optional USB cable USB-01 will get the USB plug.

Data Hold  Freeze the display reading.

Memory Recall  Maximum & Minimum value

Sampling Time of Display  Approx. 1 second.

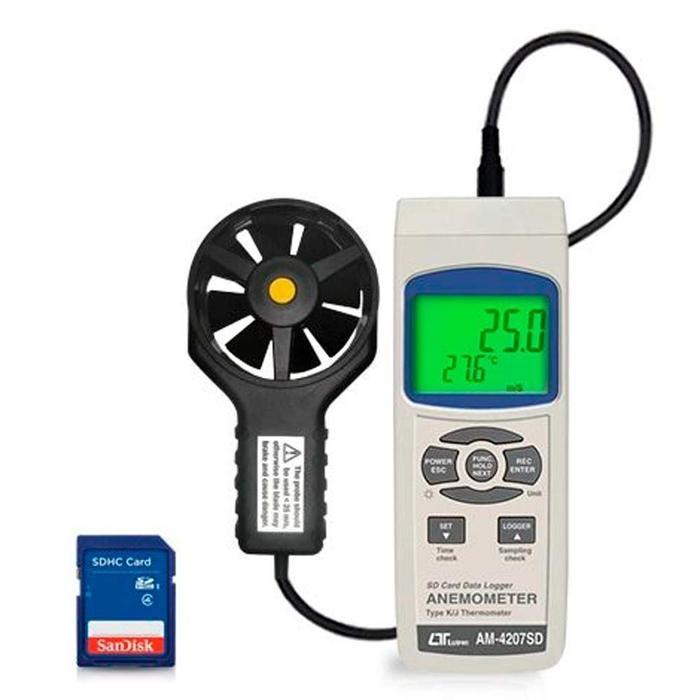

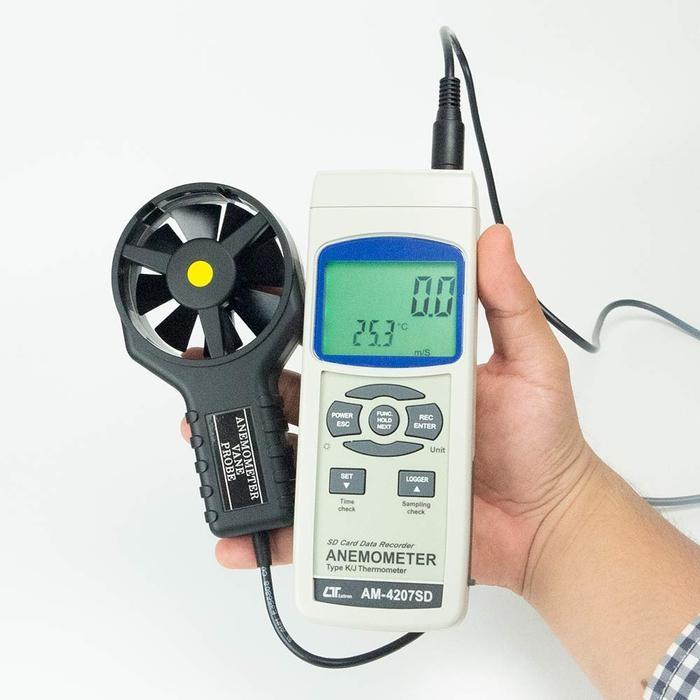

                                                                                                                                                                                                             ▲ ตัวเครื่อง AM-4207SD เมื่อต่อร่วมกับ Vane Probe

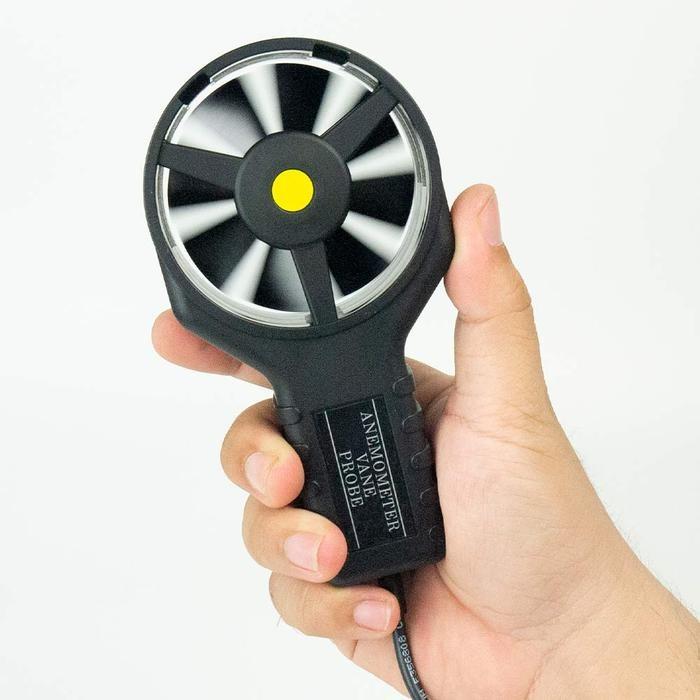

                                                                                                                                                                                   ▲ ใบพัดแรงเสียดทานต่ำ ให้ความแม่นยำสูงไม่ว่าจะความเร็วลม ต่ำหรือสูง

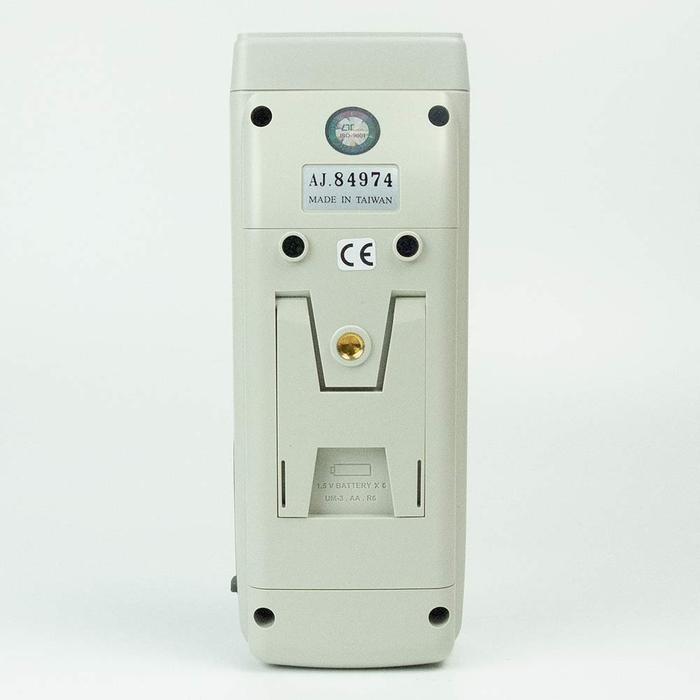

                                                                                                                                                                                     ▲ ภาพแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

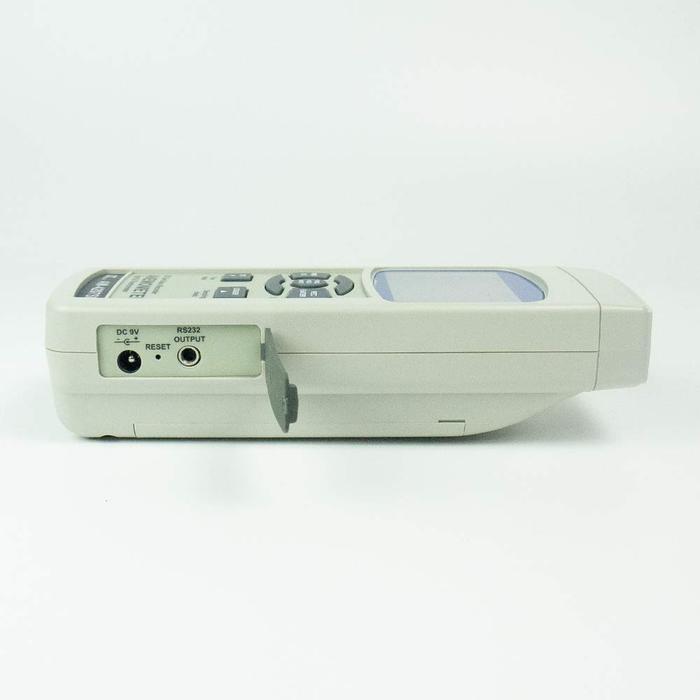

                                                                                                                                                 ▲ ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer และเสียบ Adapter 9V

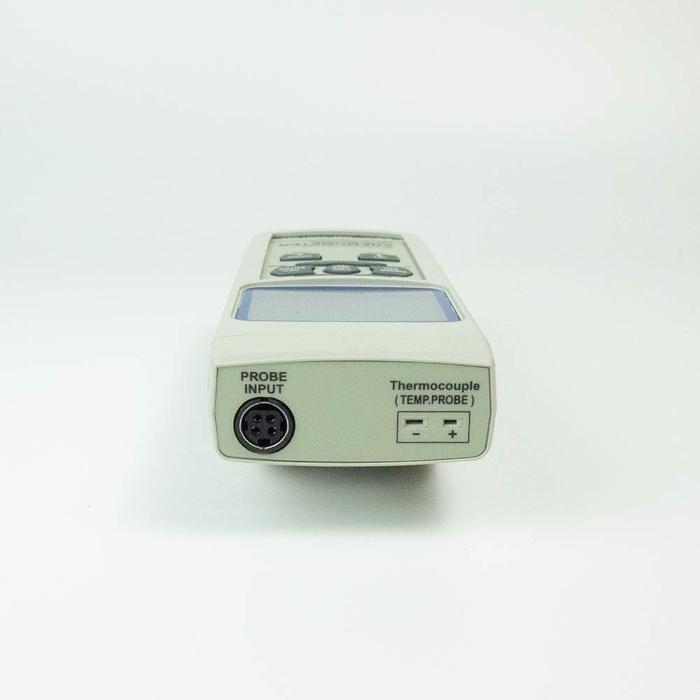

                                                                                                                                                         ▲ ด้านบนช่องต่อโพรบ และ Thermocouple Type K / Type J

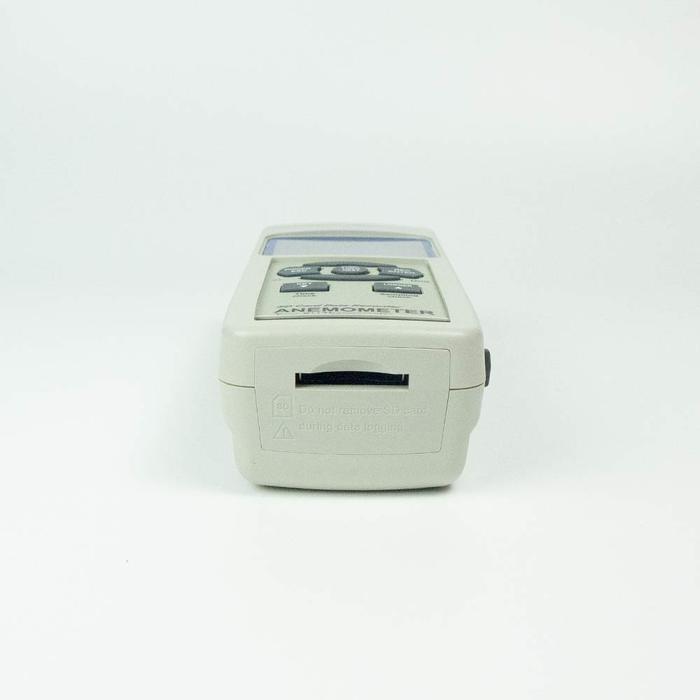

                                                                                                                                                                                           ▲ ด้านล่างแสดงช่องสำหรับใส่ SD Card ในการบันทึกข้อมูล

การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

                                                                                                                                                                                                                  ▲ EXCEL data screen (for example)

                                                                                                                                                                                                         ▲ EXCEL graphic screen (for example)

การใช้งานร่วมกับโปรแกรม Data Acquisition Software (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-U801-WIN) คือซอฟต์แวร์สำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่ใช้งานร่วมกับระบบปฏิบัติการ WINDOWS หากผู้ใช้งานต้องการใช้ SW-U801-WIN Data Acquisition Software จำเป็นต้องมีสาย RS232 (UPCB-02), USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด
