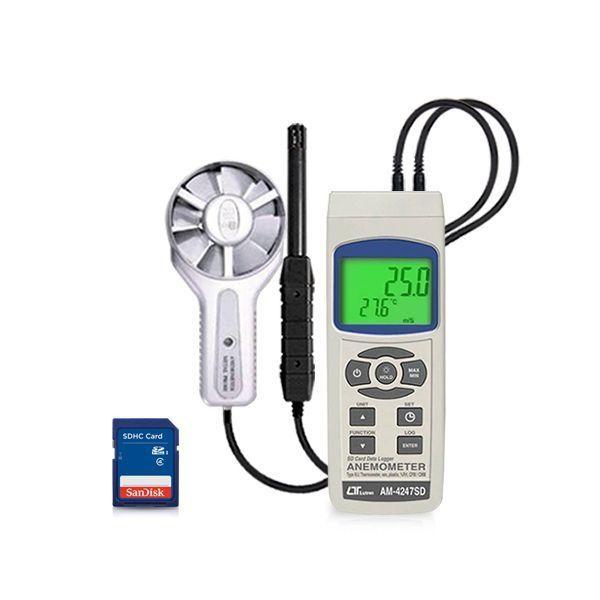

Lutron AM-4247SD เครื่องวัดและบันทึกความเร็วลมและปริมาตรลม (7 In 1) | SD Card

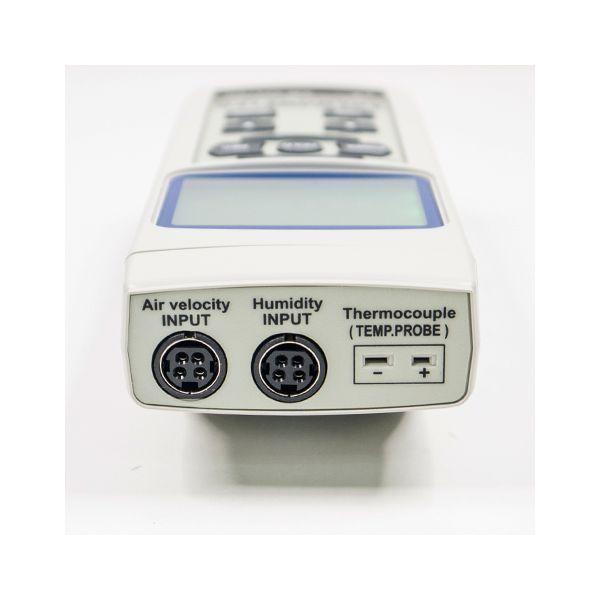

AM-4247SD | ฟังก์ชั่นการวัด

Air velocity

Air flow

Air temperature

Humidity/ Temperature

Dew Point (Humidity)

Wet bulb ( Humidity)

Thermocouple probe. Type K/ Type J

AM-4247SD | จุดเด่น

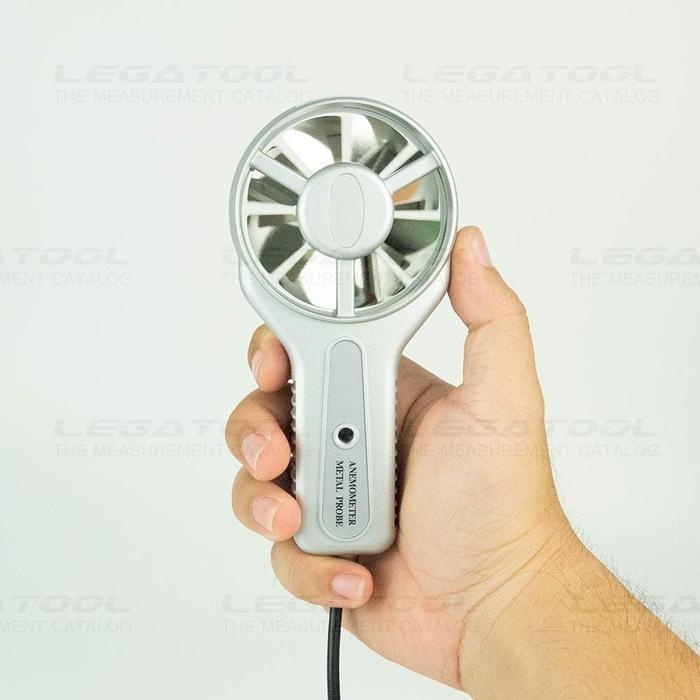

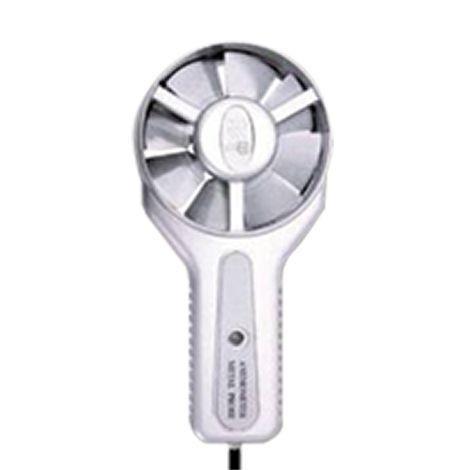

✔เครื่องวัดและบันทึกความเร็วลมและปริมาตรลม มาพร้อมโพรบ Anemometer probe ใบพัดทำจากโลหะแข็งแรงทนทาน หัวโพรบมีขนาดเพียง ø72mm

✔สามารถวัดค่าได้อย่างรวดเร็วและแม่นยำแม้ค่าความเร็วลมจะต่ำ

✔ปรับเลือกหน่วยการวัดความเร็วลม (Air velocity) ได้ถึง 5 แบบ ได้แก่ m/s, Ft/min, Km/h, Knot, Mile/h และหน่วยปริมาตรลม (Air flow) ได้ 2 แบบคือ CFM, CMM  และใช้โพรบ Humidity/Temp. ในการวัดค่าอุณหภูมิ/ความชื้น, Dew Point และ Wet bulb

AM-4247SD | ช่วงการวัด

Air velocity

Range: 0.4 to 35.0 m/s, Resolution:0.1 m/s , Accuracy: ±(2%+0.2 m/S)

             1.4 to 126.0 km/h, Resolution: 0.1 Km/h, Accuracy: ±(2%+0.8 Km/h)

             0.9 to 78.3 mile/h, Resolution: 0.1 mph, Accuracy: ±(2%+0.4 mph)

             0.8 to 68.0 knots, Resolution: 0.1 Knot, Accuracy: ±(2%+0.4 Knots)

             79 to 6,890 ft/min, Resolution: 1 ft/min, Accuracy: ±(2%+40 FPM)

Air flow

Range: 0 to 63,000 CMM , Resolution: 0.001 to 1 CMM, Accuracy: 0.001 to 30.000 m2

             0 to 2,224,900 CFM, Resolution: 0.001 to 100 CFM, Accuracy: 0.01 to 322.93 ft2

Air temperature

Range: 0 to 80℃, Resolution: 0.1℃, Accuracy: ±0.8℃

Humidity/ Temperature

Humidity Range: 5 to 95 %R.H., Resolution: 0.1 %R.H., Accuracy: ≥70% RH: ±(3% reading +1% RH) :<70% RH: ±3% RH

Temperature Range: 0 to 50℃, Resolution: 0.1℃, Accuracy: ±0.8℃

Dew Point (Humidity)

Range: -25.3 to 48.9 ℃, Resolution: 0.1℃, Accuracy: —

Wet bulb ( Humidity)

Range: -21.6 to 50.0 ℃, Resolution: 0.1℃, Accuracy: —

Thermocouple probe. Type K/ Type J

Thermometer (Type K) Range: -50.0 to 1300.0℃, Resolution: 0.1℃, Accuracy: ±(0.4 % + 0.5℃)

                                         Range: -50.1 to -100.0℃, Resolution: 0.1℃, Accuracy: ±(0.4 % + 1℃)

Thermometer (Type J) Range: -50.0 to 1200.0℃, Resolution: 0.1℃, Accuracy: ±(0.4 % + 0.5℃)

                                         Range: -50.1 to -100.0℃, Resolution: 0.1℃, Accuracy: ±(0.4 % + 1℃)

AM-4247SD | Power Supply

Battery AA × 6 or Adapter ADC 9V (optional)

AM-4247SD | ขนาดสินค้า

■ Main Unit: 182 x 73 x 47.5mm (347g)
■ Anemometer sensor head Round: ø72mm

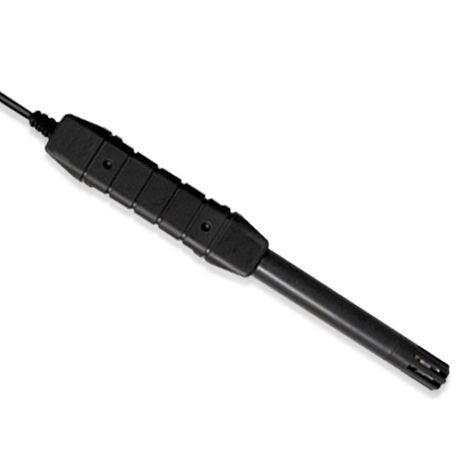

■ Humidity Probe: length 197mm

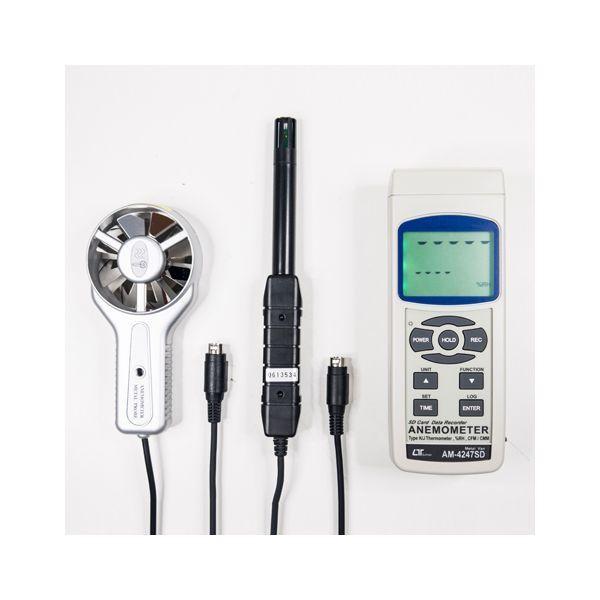

AM-4247SD | อุปกรณ์ที่มาในชุด

• Main Unit

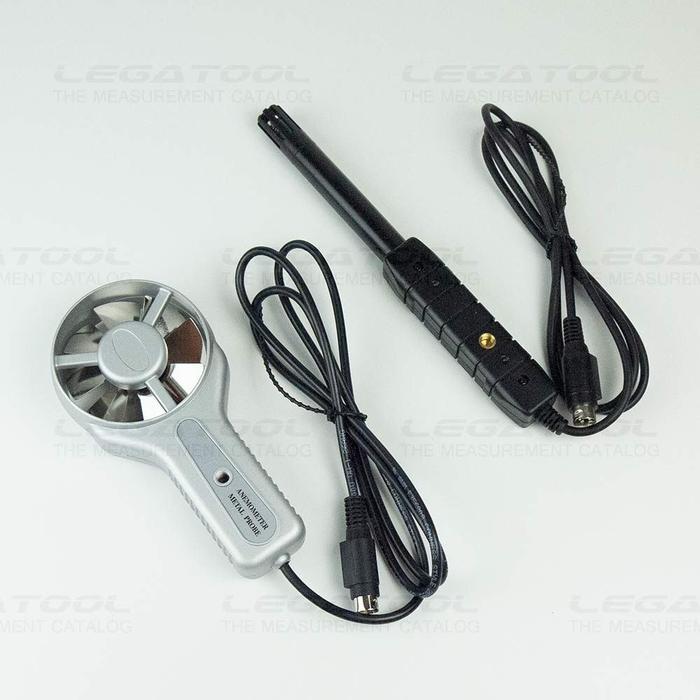

• Anemometer probe
• Humidity probe

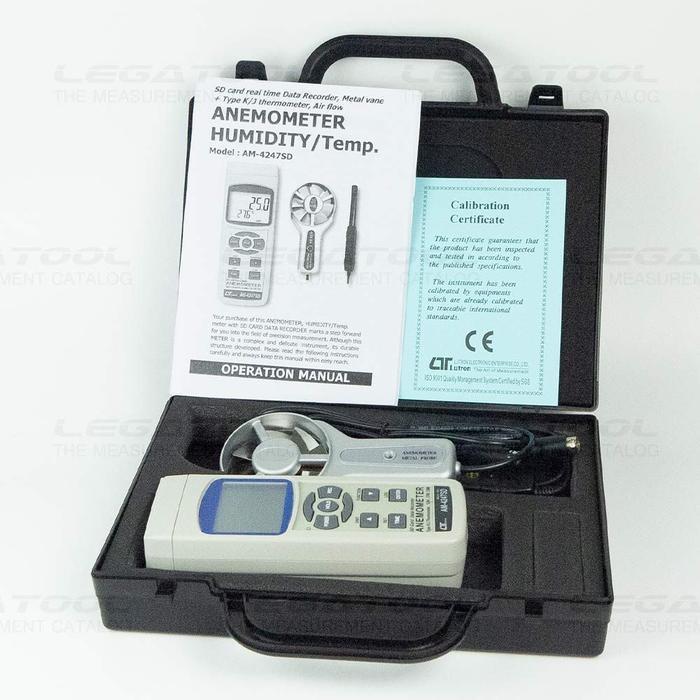

• Hard carrying case (CA-06)
• Instruction manual
• SD Card 32GB

AM-4247SD | อุปกรณ์เสริม

• Thermocouple Type K/J
• USB Cable (USB-01)
• RS232 Cable (UPCB-02)
• Data Acquisition Software (SW-U801-WIN)
• Excel Data Acquisition software (SW-E802)
• Adapter (AP-9VA)

AM-4247SD | ข้อมูลจำเพาะ

Air velocity

Range: 0.4 to 35.0 m/s, Resolution:0.1 m/s , Accuracy: ±(2%+0.2 m/S)

             1.4 to 126.0 km/h, Resolution: 0.1 Km/h, Accuracy: ±(2%+0.8 Km/h)

             0.9 to 78.3 mile/h, Resolution: 0.1 mph, Accuracy: ±(2%+0.4 mph)

             0.8 to 68.0 knots, Resolution: 0.1 Knot, Accuracy: ±(2%+0.4 Knots)

             79 to 6,890 ft/min, Resolution: 1 ft/min, Accuracy: ±(2%+40 FPM)

Air flow

Range: 0 to 63,000 CMM , Resolution: 0.001 to 1 CMM, Accuracy: 0.001 to 30.000 m2

             0 to 2,224,900 CFM, Resolution: 0.001 to 100 CFM, Accuracy: 0.01 to 322.93 ft2

Air temperature

Range: 0 to 80℃, Resolution: 0.1℃, Accuracy: ±0.8℃

Humidity/ Temperature

Humidity Range: 5 to 95 %R.H., Resolution: 0.1 %R.H., Accuracy: ≥70% RH: ±(3% reading +1% RH) :<70% RH: ±3% RH

Temperature Range: 0 to 50℃, Resolution: 0.1℃, Accuracy: ±0.8℃

Dew Point (Humidity)

Range: -25.3 to 48.9 ℃, Resolution: 0.1℃, Accuracy: —

Wet bulb ( Humidity)

Range: -21.6 to 50.0 ℃, Resolution: 0.1℃, Accuracy: —

Thermocouple probe. Type K/ Type J

Thermometer (Type K) Range: -50.0 to 1300.0℃, Resolution: 0.1℃, Accuracy: ±(0.4 % + 0.5℃)

                                         Range: -50.1 to -100.0℃, Resolution: 0.1℃, Accuracy: ±(0.4 % + 1℃)

Thermometer (Type J) Range: -50.0 to 1200.0℃, Resolution: 0.1℃, Accuracy: ±(0.4 % + 0.5℃)

                                         Range: -50.1 to -100.0℃, Resolution: 0.1℃, Accuracy: ±(0.4 % + 1℃)

Datalogger Sampling Time Setting range

Auto  1 second to 3600 seconds
(Sampling time can set to 1 second, but memory data may loss)

Manual  Push the data logger button once will save data one time
(Set the sampling time to 0 second.)
(Manual mode, can also select the 1 to 99 position (Location) no.)

Memory Card  SD memory card. 1 GB to 32 GB.

Advanced

• Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second)
• Set sampling time
• Auto power OFF management
• Set beep Sound ON/OFF
• Decimal point of SD card setting
• SD memory card Format
• Set thermometer type to Type K or Type J
• Set temperature unit to or ℃ ℉
• Set air flow type (CFM/USA, CMM/EURO)
• Set air flow area dimension

Temperature Compensation  Automatic temp. compensation for the Anemometer function and the type K/J thermometer

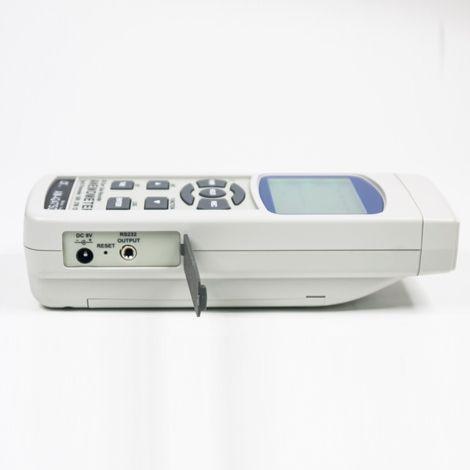

Data Output  RS232/USB PC computer interface

• Connect the optional RS232 cable UPCB-02 will get the RS232 plug
• Connect the optional USB cable USB-01 will get the USB plug.

Data Hold  Freeze the display reading.

Memory Recall  Maximum & Minimum value

Sampling Time of Display  Approx. 1 second.

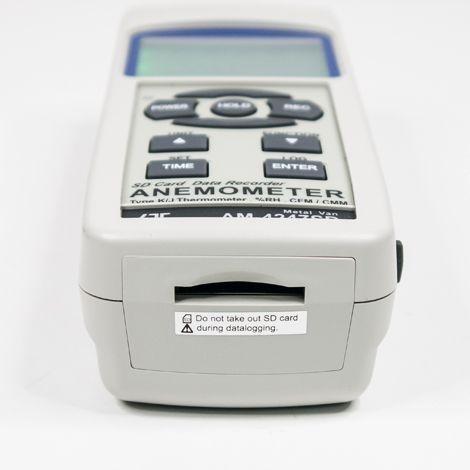

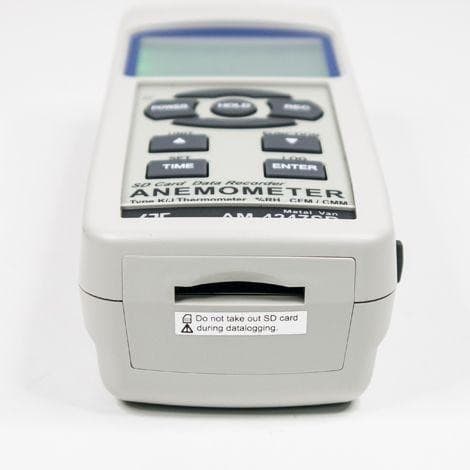

การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File"

เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที

หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

▼ EXCEL data screen (for example)

▼ EXCEL graphic screen (for example)

การใช้งานร่วมกับโปรแกรม Data Acquisition Software (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) คือซอฟต์แวร์สำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่ใช้งานร่วมกับระบบปฏิบัติการ WINDOWS

หากผู้ใช้งานต้องการใช้ SW-E816 Data Acquisition Software จำเป็นต้องมีสาย RS232 (UPCB-02), USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด
