Lutron AM-4224SD เครื่องวัดและบันทึกความเร็วลม/ ปริมาตรลมแบบ Hot Wire (6 In 1) | SD Card

เครื่องวัดและบันทึกความเร็วลม/ ปริมาตรลมแบบ Hot Wire

Air velocity | Air temperature | Humidity/ Temperature | Dew Point (Humidity) | Wet bulb (Humidity) | Air flow

จุดเด่น

• หน่วยการวัดความเร็วลมหลากหลาย (m/s, Ft/min, Km/h, Knot, Mile/h)
• หน่วยการวัดอุณหภูมิอากาศ (ºC, ºF)
• ใบพัดแรงเสียดทานต่ำ ให้ความแม่นยำสูงไม่ว่าจะความเร็วลม ต่ำหรือสูง
• ใช้เซนเซอร์แบบ Thermistor ในการวัดอุณหภูมิอากาศที่ให้การตอบสนองอย่างรวดเร็ว
• รองรับการวัดค่าอุณหภูมิ จากเทอร์โมคัปเปิล Type K / Type J (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

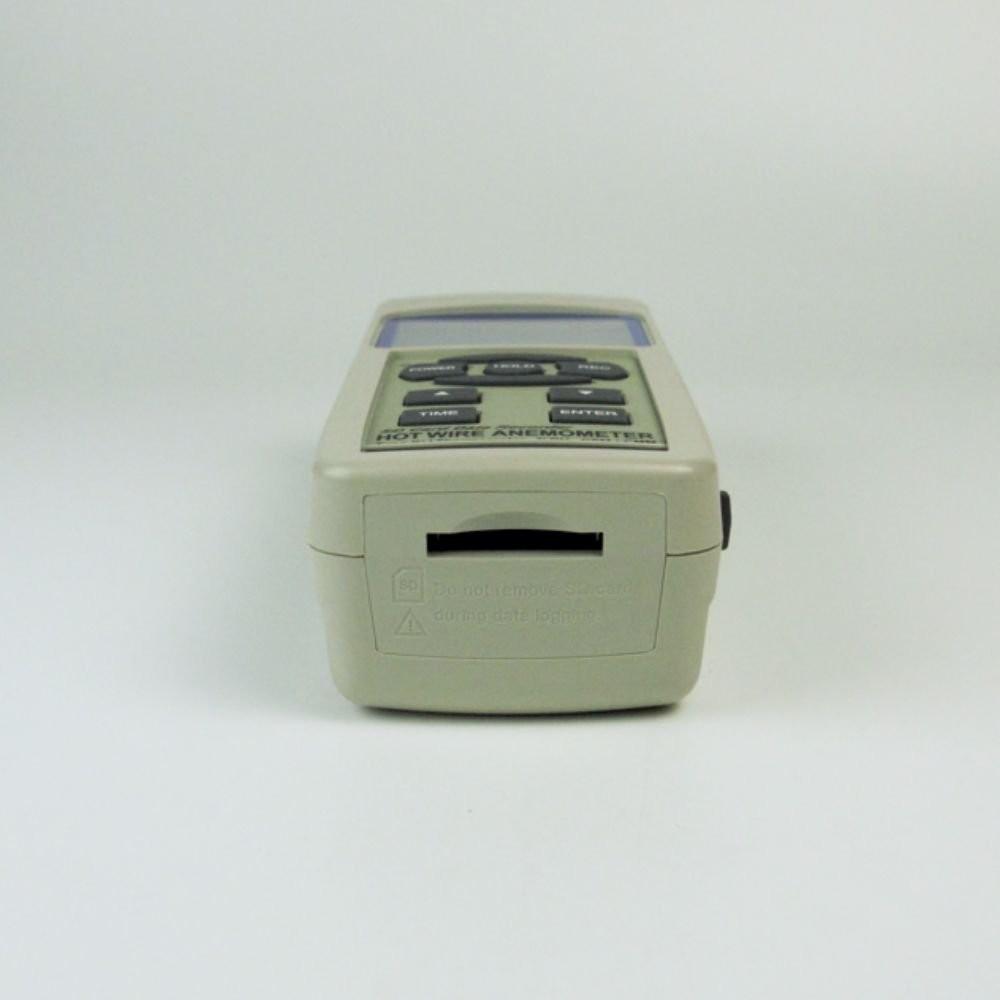

• บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที
• การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
• ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
• รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)

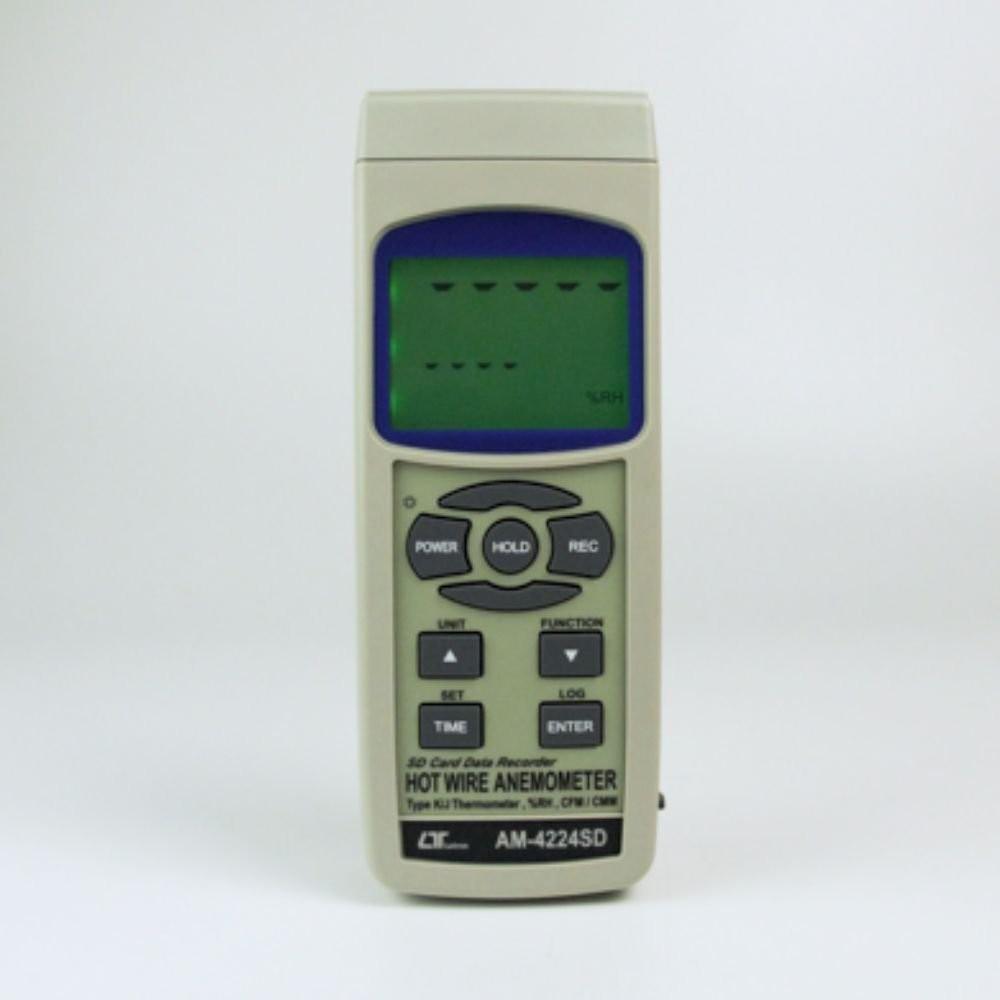

• หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
• ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
• ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
• ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง
• ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)

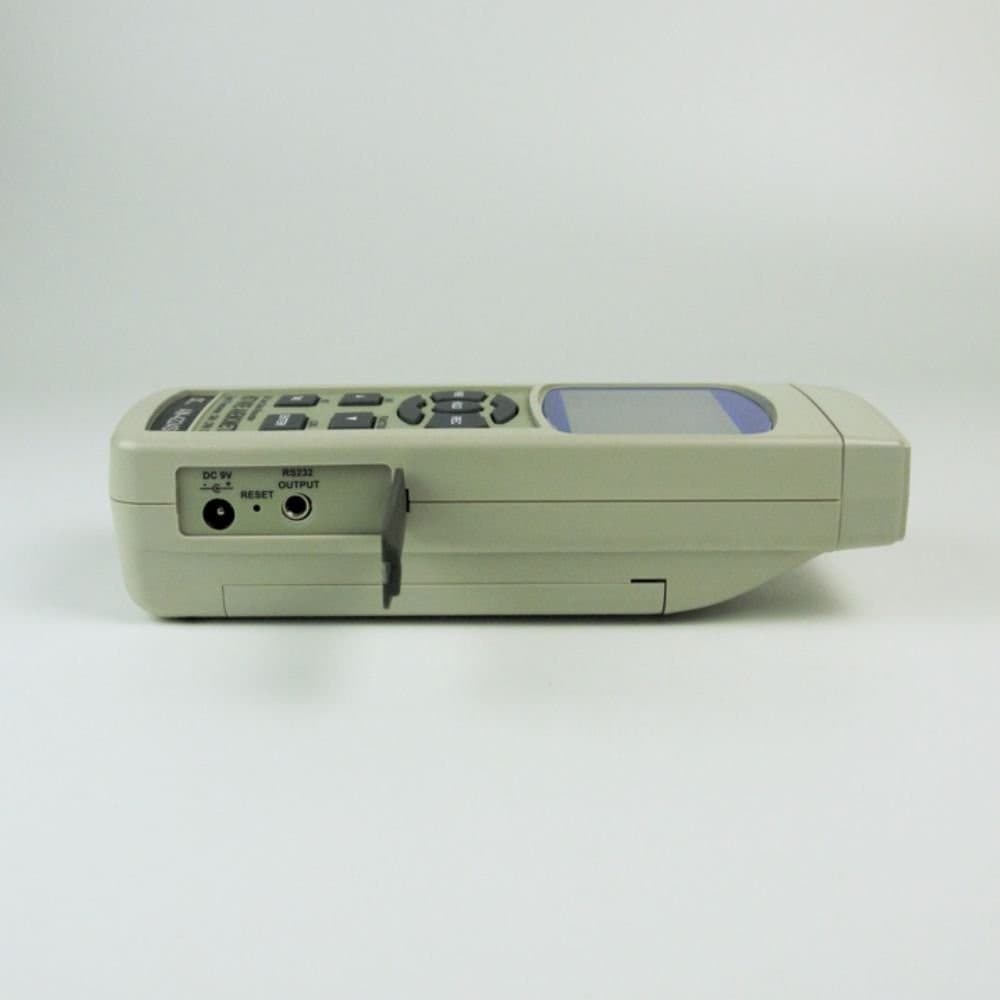

• ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (แยกจำหน่ายไม่รวมมาในชุด)

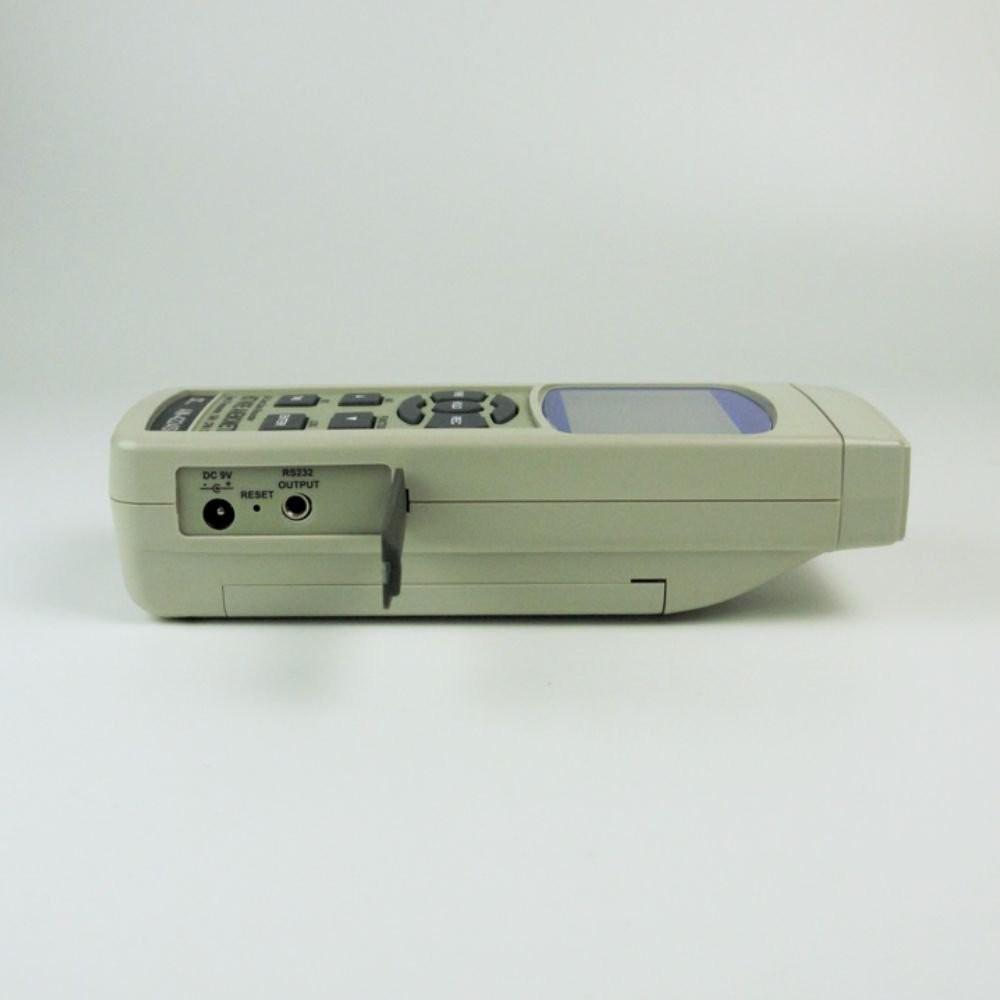

• รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-U801-WIN) (แยกจำหน่ายไม่รวมมาในชุด)

ช่วงการวัด

1. Air velocity
2.  m/s : Range 0.2 to 5.0 m/s | Resolution 0.01 m/s | Accuracy ±(5% + a) reading ±(1% + a) full scale
3.           Range 5.1 to 25.0 m/s | Resolution 0.1 m/s | Accuracy ±(5% + a) reading ±(1% + a) full scale
4. km/h: Range 0.70 to 18.00 km/h  | Resolution 0.01 Km/h | Accuracy ±(5% + a) reading ±(1% + a) full scale
5.            Range 18.0 to 72.0 km/h | Resolution 0.1 Km/h  | Accuracy ±(5% + a) reading ±(1% + a) full scale
6. Mile/h (MPH): Range 0.50 to 11.20 mph | Resolution 0.01 mph  | Accuracy ±(5% + a) reading ±(1% + a) full scale
7.                           Range 11.2 to 44.7 mph | Resolution 0.1 mph  | Accuracy ±(5% + a) reading ±(1% + a) full scale
8. knots: Range 0.40 to 9.70 knot  | Resolution 0.01 Knot | Accuracy ±(5% + a) reading ±(1% + a) full scale
9.             Range 9.7 to 38.8 knot | Resolution 0.1 Knot | Accuracy ±(5% + a) reading ±(1% + a) full scale
10. ft/min: Range 40 to 3940 ft/min | Resolution 1 ft/min  | Accuracy ±(5% + a) reading ±(1% + a) full scale
11. Air flow
12. Unit CMM ( m3/min) :  Range 0 to 45,000 CMM | Resolution 0.001 to 1 CMM | Accuracy 0.001 to 30.000 m2
13. Unit CFM ( ft3/min) :  Range 0 to 1,589,200 CFM | Resolution 0.001 to 100 CFM | Accuracy 0.01 to 322.93 ft2
14. Air temperature
15. Unit ℃ Range 0 to 50℃ | Resolution 0.1℃ | Accuracy ±0.8℃
16. Humidity/ Temperature
17. Unit %RH : Range 5 to 95 %R.H. | Resolution 0.1 %R.H. | Accuracy ≥70% RH: ±(3% reading +1% RH) , <70% RH: ±3% RH
18. Unit  ℃ : Range 0 to 50℃ | Resolution 0.1℃ | Accuracy ±0.8℃
19. Dew Point (Humidity)
20. Unit ℃ : Range -25.3 to 48.9 ℃  | Resolution 0.1℃  | Accuracy —
21. Wet bulb (Humidity)
22. Unit ℃ : Range -21.6 to 50.0℃ | Resolution 0.1℃ | Accuracy —
23. Thermocouple probe. Type K/ Type J
24. Type K :  Range -50.0 to 1300.0℃ | Resolution 0.1 ℃ | Accuracy ±(0.4 % + 0.5)
25.                 Range -50.1 to -100.0℃ | Resolution 0.1 ℃  | Accuracy (0.4 % + 1)
26. Type J : Range -50.0 to 1200.0℃ | Resolution  0.1 ℃ | Accuracy ±(0.4 % + 0.5)
27.                Range -50.1 to -100.0℃ | Resolution 0.1 ℃ | Accuracy ±(0.4 % + 1)

Power Supply

Battery AA × 6 or Adapter ADC 9V (optional)

ขนาดเครื่อง

• Main Unit: 182 x 73 x 47.5mm (347 g)

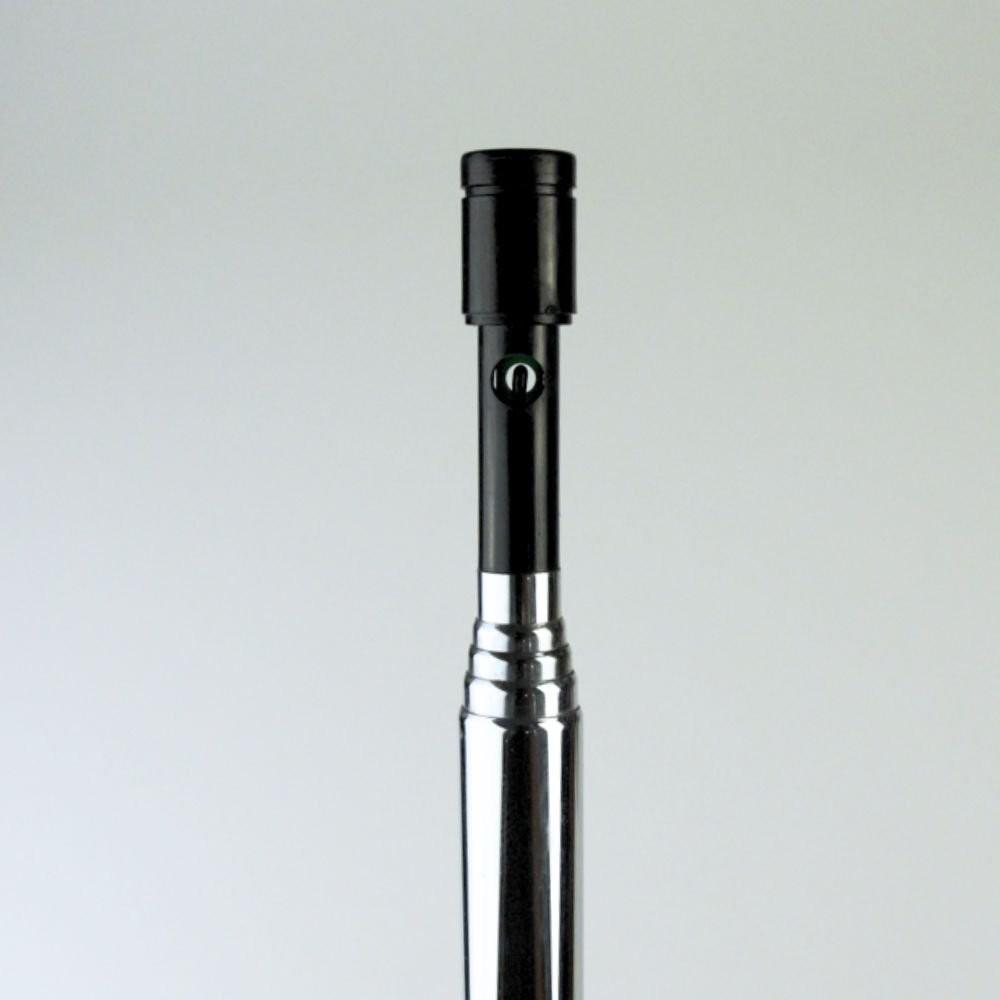

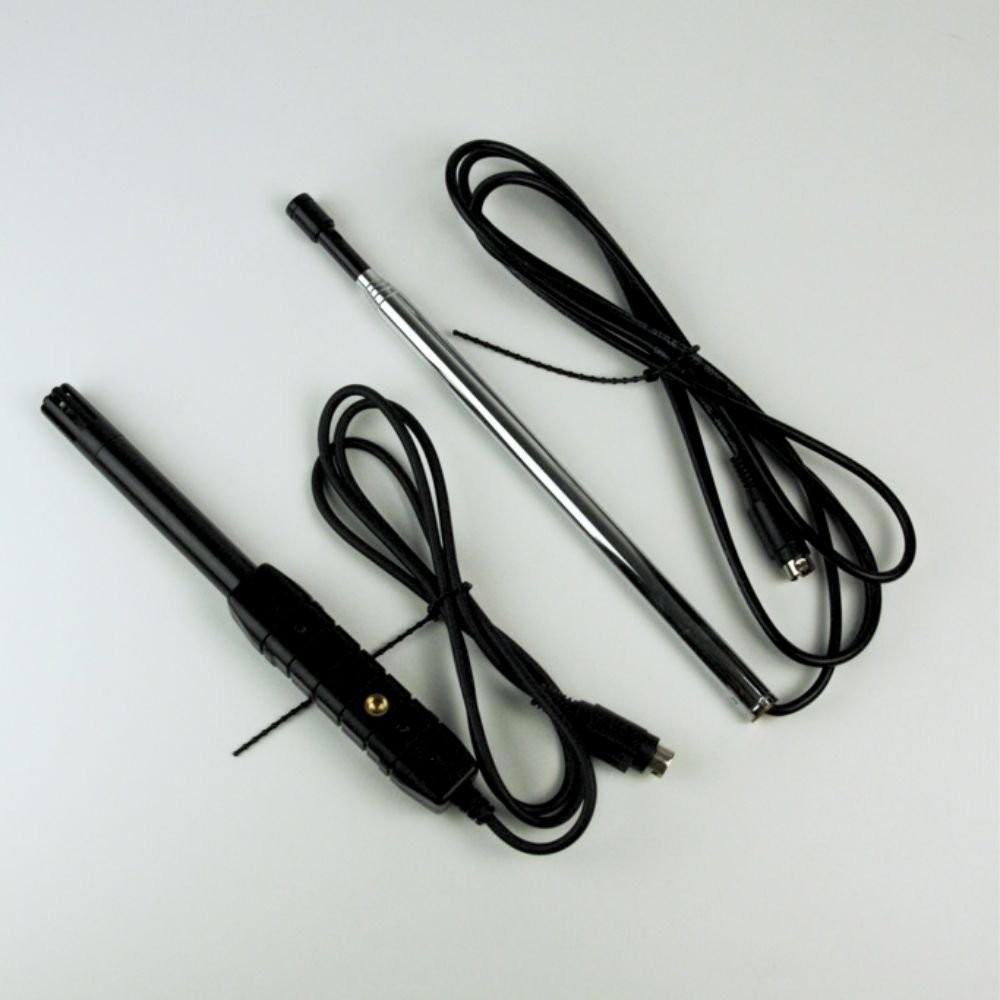

• Hot wire telescope probe Round: ø12 mm x 280 mm (Min. length). / Round, ø12 mm x 940 mm (Max. length)

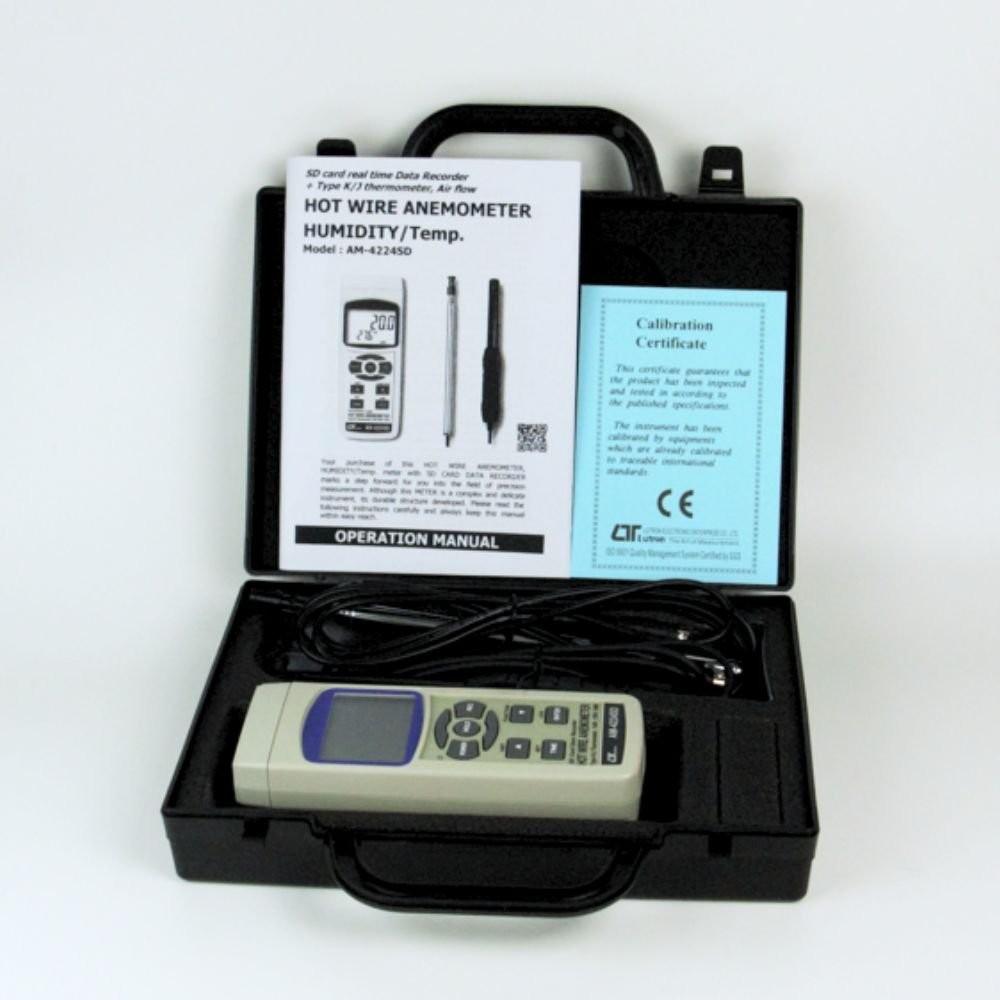

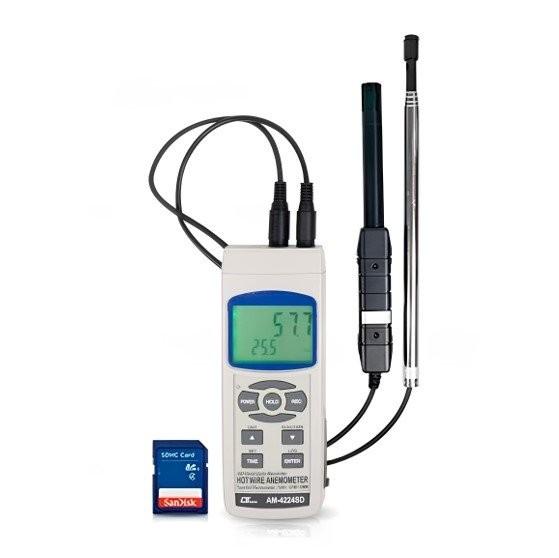

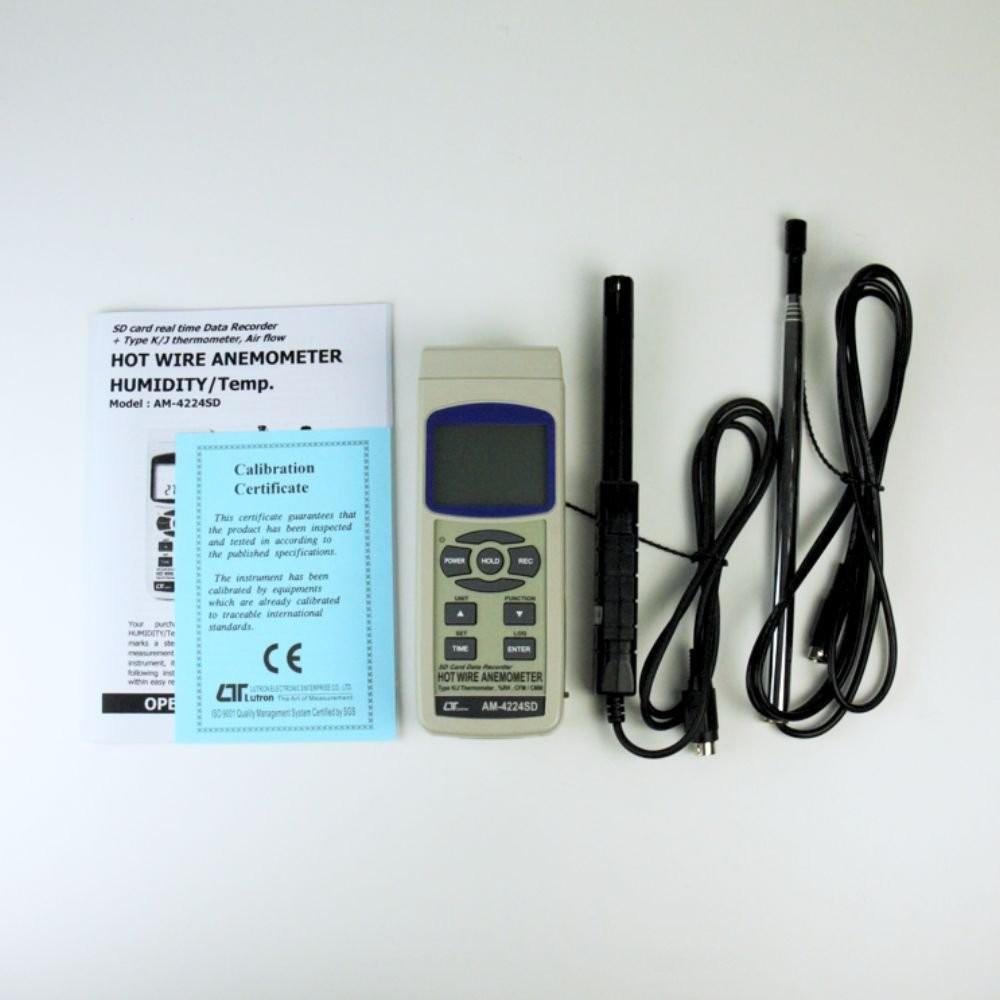

อุปกรณ์ที่มาในชุด

• Main unit × 1
• Hot wire telescope probe × 1
• Humidity/Temp. probe × 1
• Instruction manual × 1
• Hard carrying case × 1
• Calibration Certificate (from manufacture) × 1
• SD Card ขนาด 32GB (ทางเลกะแถมให้ฟรี) × 1
• Batteries AA (ทางเลกะแถมให้ฟรี) × 6

อุปกรณ์เสริม

• Thermocouple Probe (Thermocouple)
• Adapter AC to DC 9V (AP-9VA)
• USB cable (USB-01)
• RS232 cable (UPCB-02)
• Data Acquisition software (SW-U801-WIN)

ข้อมูลจำเพาะ

1. Display
2. LCD size : 52 mm x 38 mm
   LCD with green backlight (ON/ OFF)
3. Sensor Structure
4. Air velocity & Air flow : Tiny glass bead thermistor
5. Air temperature : Thermistor
6. Type K, Type J thermometer: ขึ้นอยู่กับโพรบ
7. Datalogger Sampling Time Setting range
8. Auto: 1 second to 3600 seconds (Sampling time can set to 1 second, but memory data may loss)
9. Manual : Push the data logger button once will save data one time (Set the sampling time to 0 second.) Manual mode, can also select the 1 to 99 position ( Location ) no.
10. Memory Card : SD memory card. 1 GB to 32 GB.
11. Advanced
12. Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second)
13. Set sampling time
14. Auto power OFF management
15. Set beep Sound ON/OFF
16. Decimal point of SD card setting
17. SD memory card Format
18. Set thermometer type to Type K or Type J
19. Set temperature unit to or ℃ ℉
20. Set air flow type (CFM/USA, CMM/EURO)
21. Set air flow area dimension
22. Temperature Compensation: Automatic temp. compensation for the Anemometer function and the type K/J thermometer
23. Data Output : RS232/USB PC computer interface
24. Connect the optional RS232 cable UPCB-02 will get the RS232 plug
25. Connect the optional USB cable USB-01 will get the USB plug.
26. Data Hold: Freeze the display reading.
27. Memory Recall: Maximum & Minimum value
28. Sampling Time of Display: Approx. 1 second.

โปรแกรม EXCEL

การบันทึกข้อมูลสามารถทำได้ทั้งแบบ Auto และ Manual ข้อมูลจะถูกเก็บลงบน SD Card ซึ่งรองรับขนาดตั้งแต่ 1GB ถึง 32GB เมื่อบันทึกเสร็จ เพียงนำ SD Card ไปเสียบเข้ากับคอมพิวเตอร์ (หากคอมพิวเตอร์ไม่มีช่องเสียบ สามารถใช้ SD card adapter ได้) ข้อมูลจะถูกเปิดดูในรูปแบบไฟล์ Excel ทันที และหากผู้ใช้งานต้องการวิเคราะห์ข้อมูลหรือต้องการสร้างกราฟ ก็สามารถทำได้ง่าย ๆ ผ่านโปรแกรม Excel

การใช้งานร่วมกับโปรแกรม Data Acquisition Software (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-U801-WIN) คือซอฟต์แวร์สำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่ใช้งานร่วมกับระบบปฏิบัติการ WINDOWS หากผู้ใช้งานต้องการใช้ SW-U801-WIN Data Acquisition Software จำเป็นต้องมีสาย RS232 (UPCB-02), USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด
