Lutron AM-4234SD เครื่องบันทึกความเร็วลมแบบ Hot Wire | SD Card

AM-4234SD | ฟังก์ชั่นการวัด

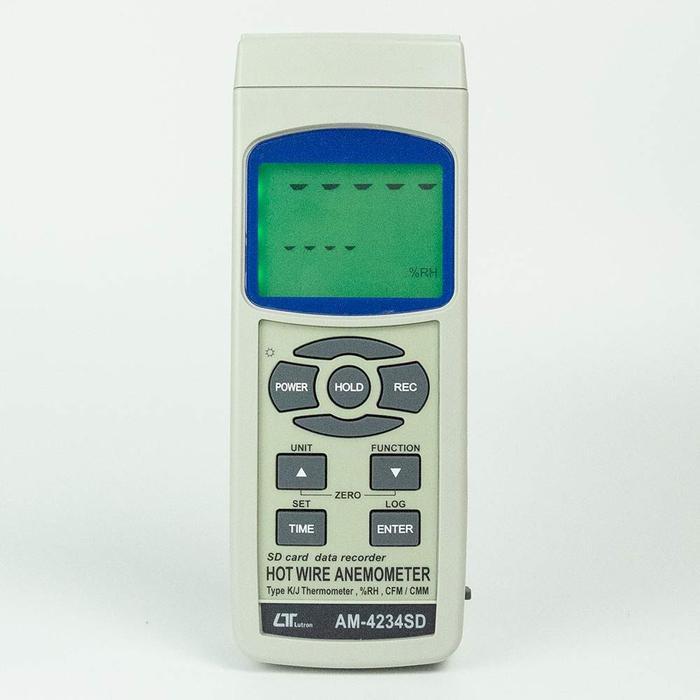

เครื่องบันทึกความเร็วลมแบบ Hot wire

AM-4234SD | จุดเด่น

✔ หน่วยการวัดความเร็วลมหลากหลาย (m/s, Ft/min, Km/h, Knot, Mile/h)

✔ หน่วยการวัดอุณหภูมิอากาศ (ºC, ºF)

✔ ใบพัดแรงเสียดทานต่ำ ให้ความแม่นยำสูงไม่ว่าจะความเร็วลม ต่ำหรือสูง

✔ ใช้เซนเซอร์แบบ Thermistor ในการวัดอุณหภูมิอากาศที่ให้การตอบสนองอย่างรวดเร็ว

✔ รองรับการวัดค่าอุณหภูมิ จากเทอร์โมคัปเปิล Type K / Type J (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

✔ บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที

✔ การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)

✔ ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel

✔ รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)

✔ หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย

✔ ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน

✔ ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้

✔ ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง

✔ ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)

✔ ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (แยกจำหน่ายไม่รวมมาในชุด)

✔ รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่าย)

AM-4234SD | ช่วงการวัด

m/s

Range  0.2 to 5.0 m/ / 5.1 to 35.0 m/s

Resolution  0.01 m/s / 0.1 m/s

Accuracy  ± (5% + a) reading / ± (1% + a) full scale

Km/h

Range  0.70 to 18.00 km/h / 18.0 to 126.0 km/h

Resolution  0.01 Km/h / 0.1 Km/h

Accuracy  ± (5% + a) reading / ± (1% + a) full scale

Mile/h (mph)

Range  0.50 to 11.20 mph / 11.2 to 78.2 mph

Resolution  0.01 mph / 0.1 mph

Accuracy  ± (5% + a) reading / ± (1% + a) full scale

Knot

Range  0.40 to 9.70 knot / 9.7 to 68.0 knot

Resolution  0.01 Knot / 0.1 Knot

Accuracy  ± (5% + a) reading / ± (1% + a) full scale

Ft/min

Range  40 to 6889 ft/min

Resolution  1 Ft/min

Accuracy  ± (5% + a) reading / ± (1% + a) full scale

Air flow

CMM (m³/min.)

Range  0 to 54,000 CMM

Resolution  0.001 to 1 CMM

CFM (ft³/min.)

Range  0 to 1,907,000 CFM

Resolution  0.001 to 100 CFM

Air temperature

Range  0 to 50°C | 32 to 122°F

Resolution  0.1°C | 0.1°F

Accuracy  ± 0.8°C | ± 1.5°F

Humidity

Range  5% to 95% R.H.

Resolution  0.1% R.H

Accuracy  ≥ 70% RH ± (3% reading + 1% RH)
< 70% RH ± 3% RH

Dew Point

Range  -25.3 to 48.9°C / -13.5 to 120.1°F

Resolution  0.1℃ / 0.1°F

Wet bulb

Range  -21.6 to 50.0℃ / -6.9 to 122.0°F

Resolution  0.1℃ / 0.1°F

AM-4234SD | Power Supply

Battery AA × 6 or Adapter DC 9V (optional)

AM-4234SD | ขนาดสินค้า

Main Unit: 182 x 73 x 47.5 mm (347 g)

Hot wire telescope probe: ø12 x 250mm to 960mm

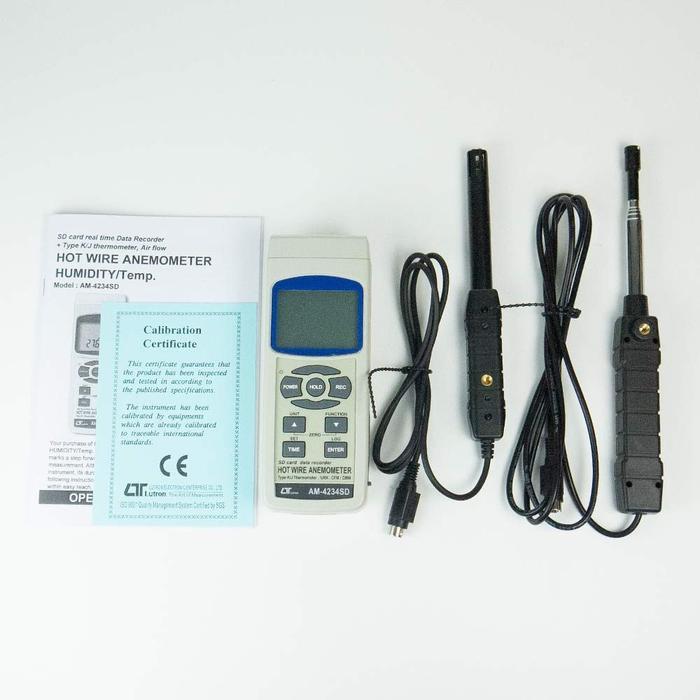

AM-4234SD | อุปกรณ์ที่มาในชุด

Main unit x 1

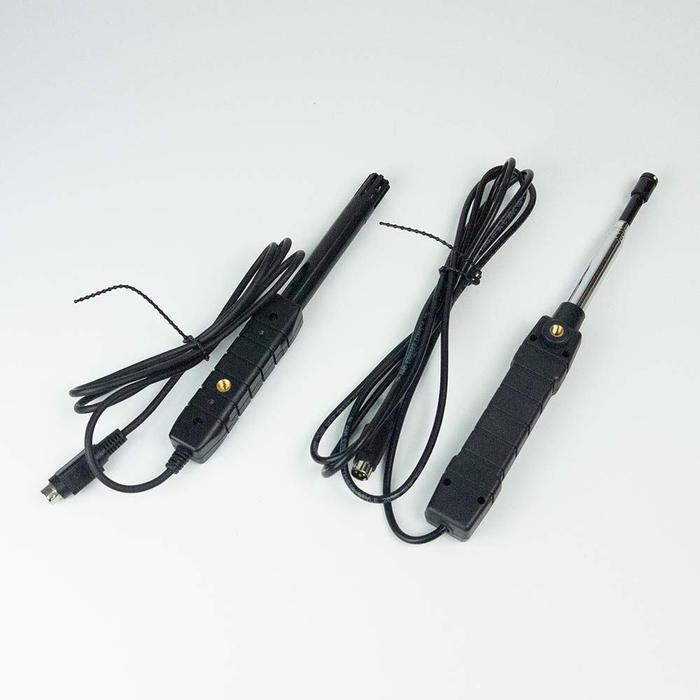

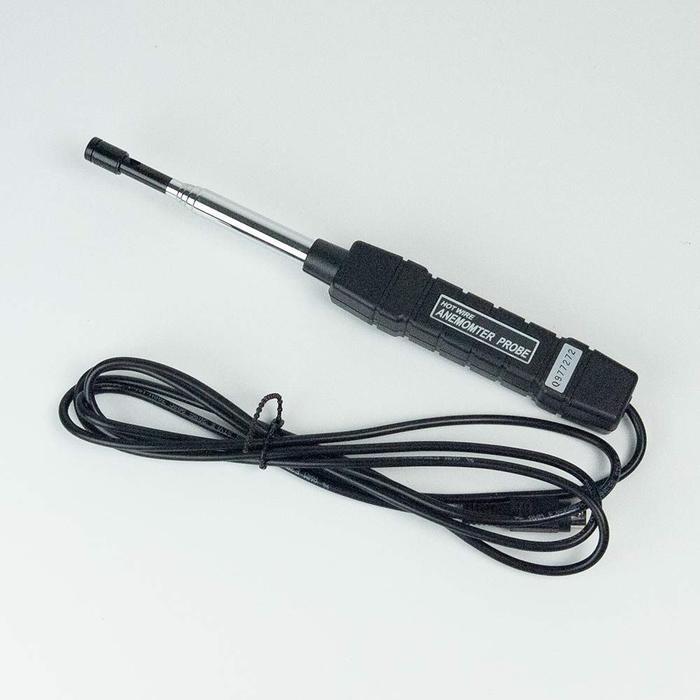

Hot wire telescope probe x 1

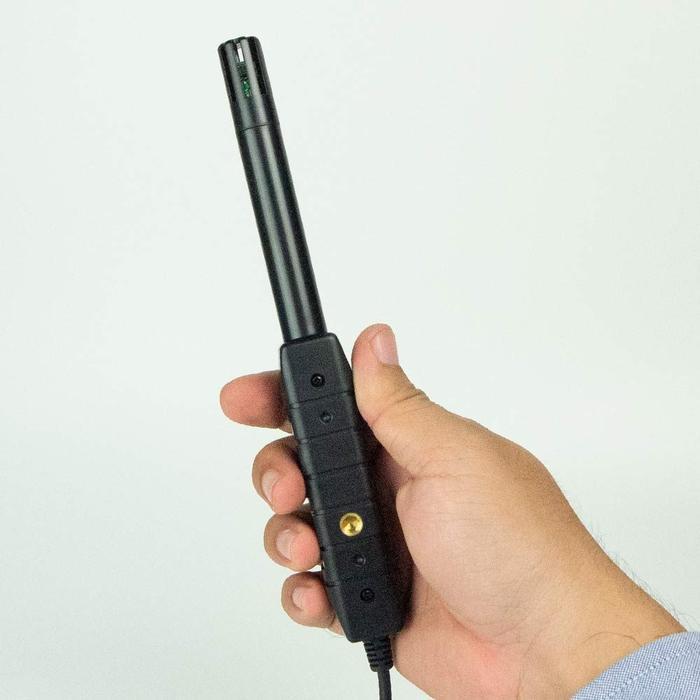

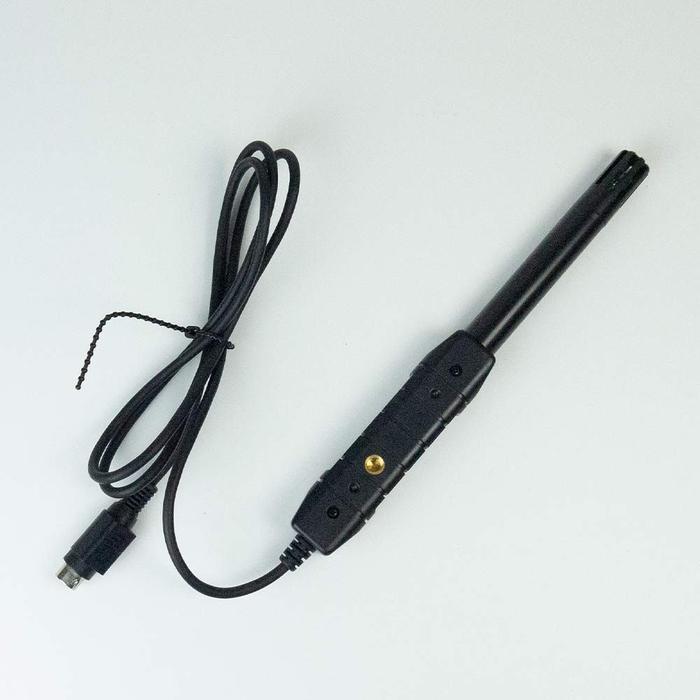

Humidity/Temp. probe x 1

Instruction manual x 1

Calibration Certificate (from manufacture) x 1

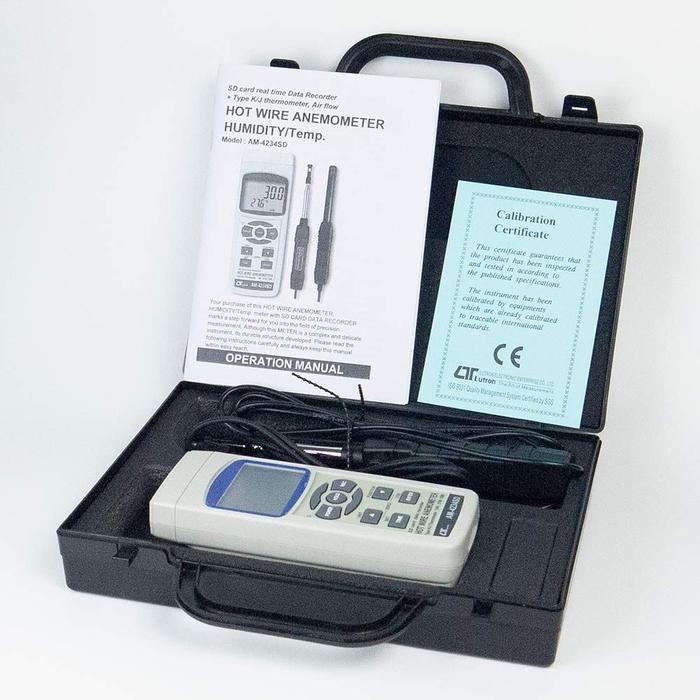

Hard carrying case x 1

AM-4234SD | อุปกรณ์เสริม

อุปกรณ์เสริม (แยกจำหน่าย)

Thermocouple Probe (Thermocouple)

Adapter AC to DC 9V (AP-9VA)

USB cable (USB-01)

RS232 cable (UPCB-02)

Data Acquisition software (SW-E816)

Hard carrying case (CA-06)

Soft carrying case (CA-05A)

AM-4234SD | ข้อมูลจำเพาะ

Circuit Custom one-chip of microprocessor LSI circuit

Display

LCD size : 52 mm x 38 mm

LCD with green backlight (ON/ OFF)

Air velocity

m/S (Meters per second)

Km/h (Kilometers per hour)

Ft/min (FPM, feet per minute)

Mile/h (mph, miles per hour)

Knot (Nautical miles per hour)

Air flow

CMM (Cube meters per minute)

CFM (Cube feet per minute)

Temp. unit

Type K/ Type J thermometer (℃/ ℉)

Air temperature (℃/ ℉)

Datalogger Sampling Time Setting range

Auto: 1 second to 3600 seconds (Sampling time can set to 1 second, but memory data may loss)

Manual: Push the data logger button once will save data one time

(Set the sampling time to 0 second.)

(Manual mode, can also select the 1 to 99 position (Location) no.)

Data error no. ≤ 0.1% no. of total saved data typically

Memory Card SD memory card. 1 GB to 32 GB.

Advanced

Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second)

Set sampling time

Auto power OFF management

Set beep Sound ON/OFF

Decimal point of SD card setting

SD memory card Format

Set thermometer type to Type K or Type J

Set temperature unit to or ℃ ℉

Set air flow type (CFM/USA, CMM/EURO)

Set air flow area dimension

Temperature Compensation Automatic temp. compensation for the Anemometer function and the type K/J thermometer

Data Output

RS232/USB PC computer interface

• Connect the optional RS232 cable UPCB-02 will get the RS232 plug
• Connect the optional USB cable USB-01 will get the USB plug.

Data Hold Freeze the display reading.

Memory Recall Maximum & Minimum value

Sampling Time of Display Approx. 1 second.

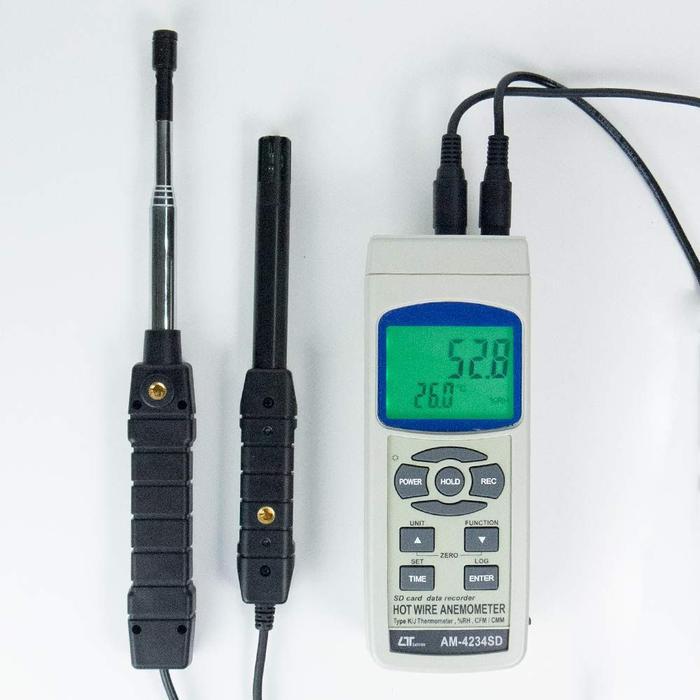

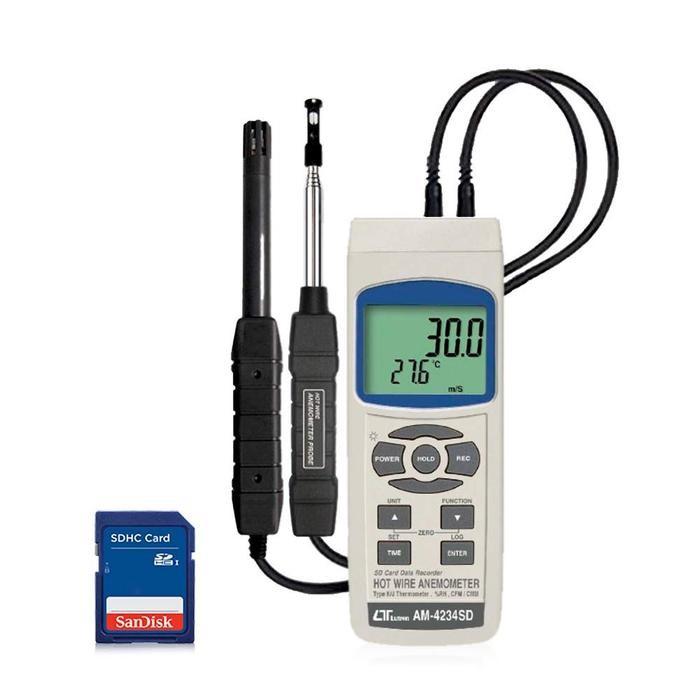

                                                                                                                                                                            ▲ ตัวเครื่อง AM-4234SD เมื่อต่อร่วมกับ Humidity/Temp. Probe และ Hot wire Probe

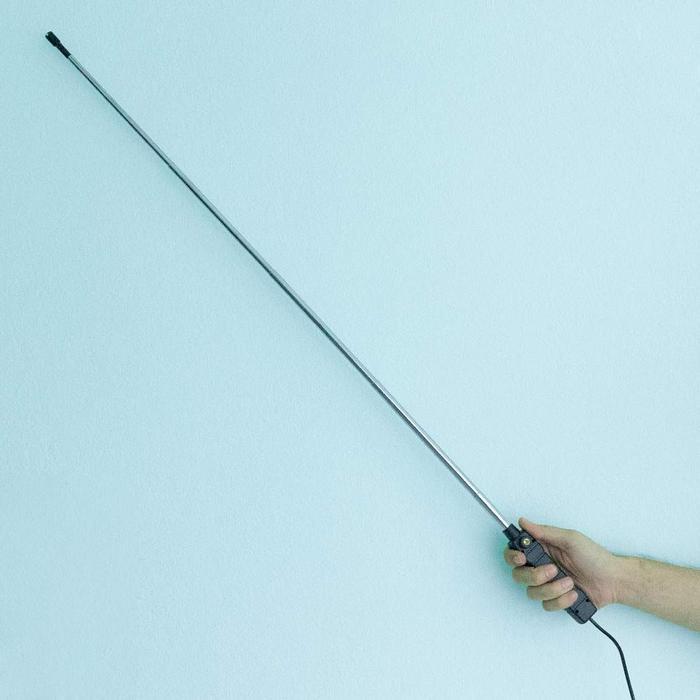

                                                                                                                                                                                                                    ▲ โพรบ Hot wire ยืดได้สูงสุดถึง 960mm

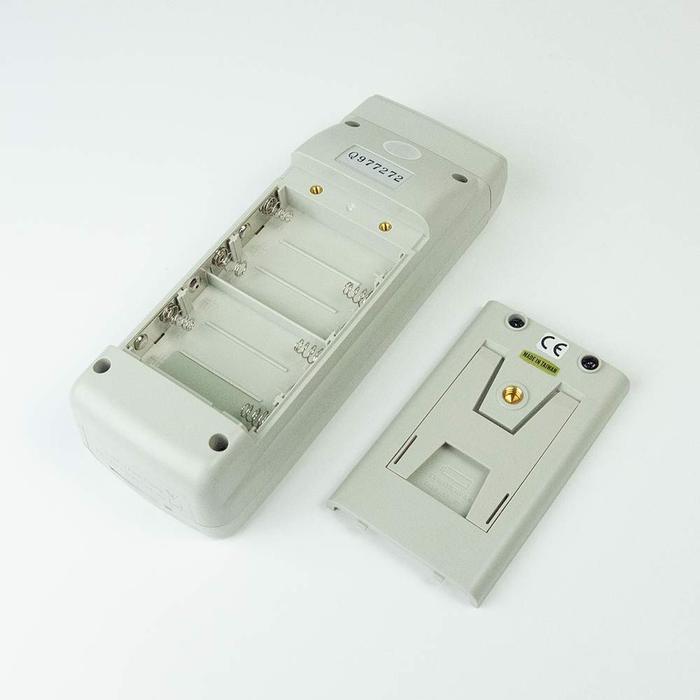

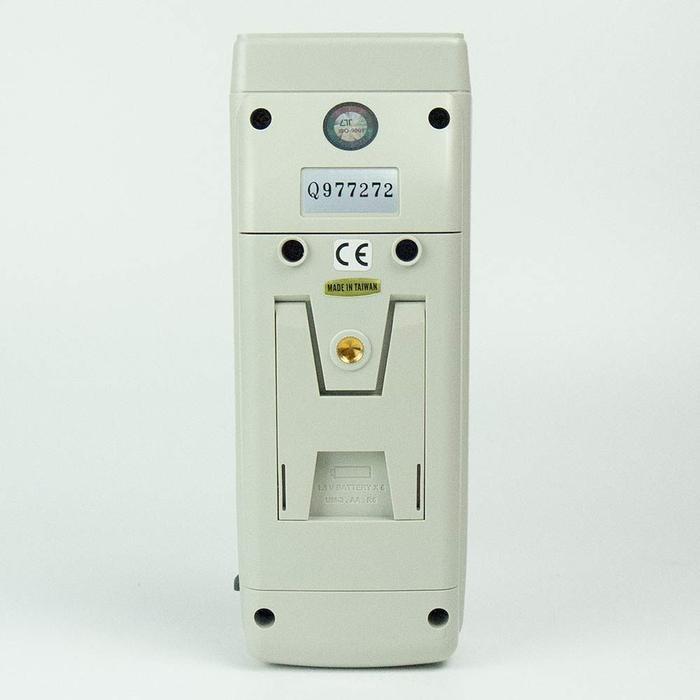

                                                                                                                                                                                    ▲ ภาพแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

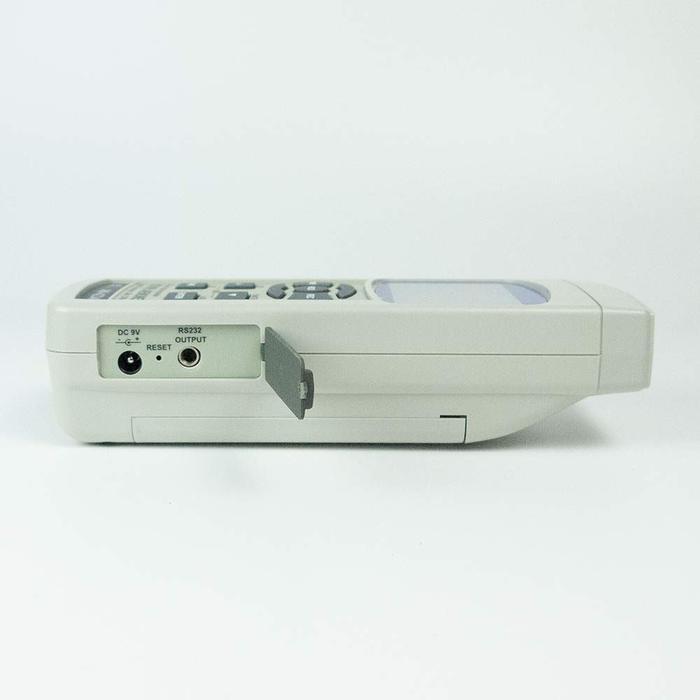

                                                                                                                                                                                          ▲ ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer และเสียบ Adapter 9V

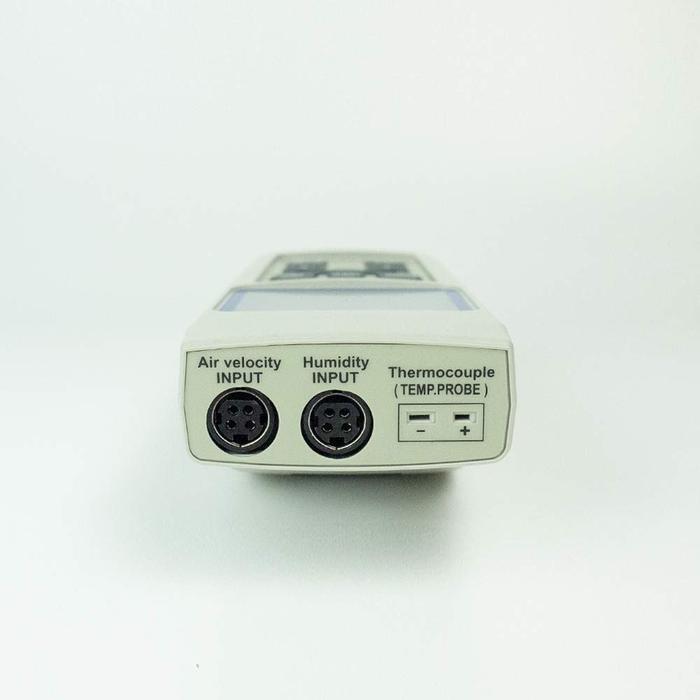

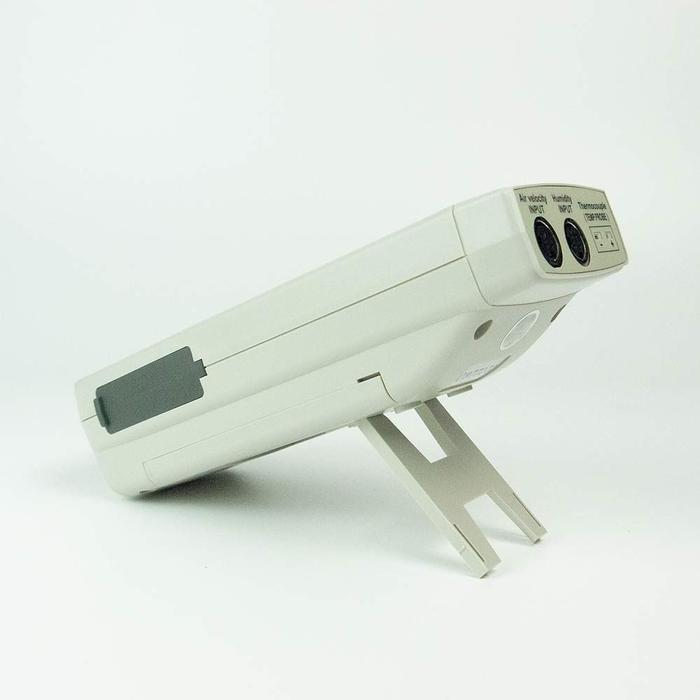

                                                                                                                                                                                                  ▲ ด้านบนช่องต่อโพรบ และ Thermocouple Type K / Type J

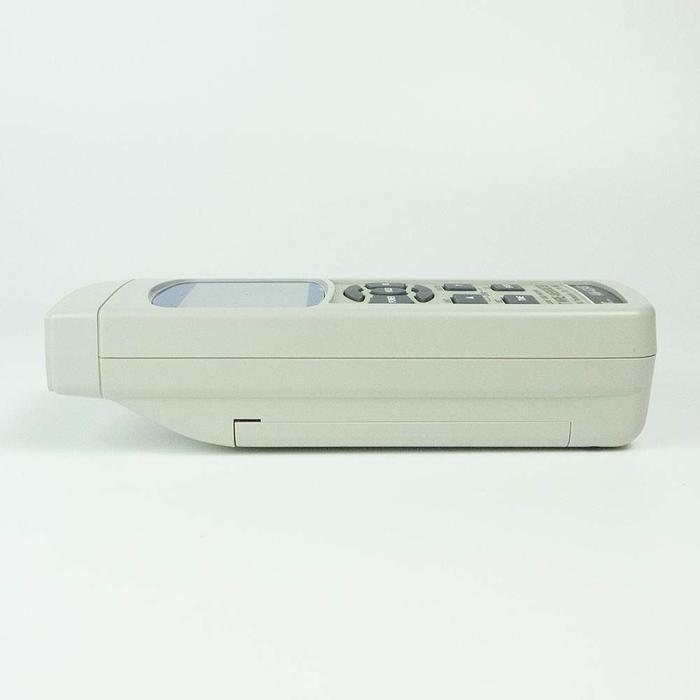

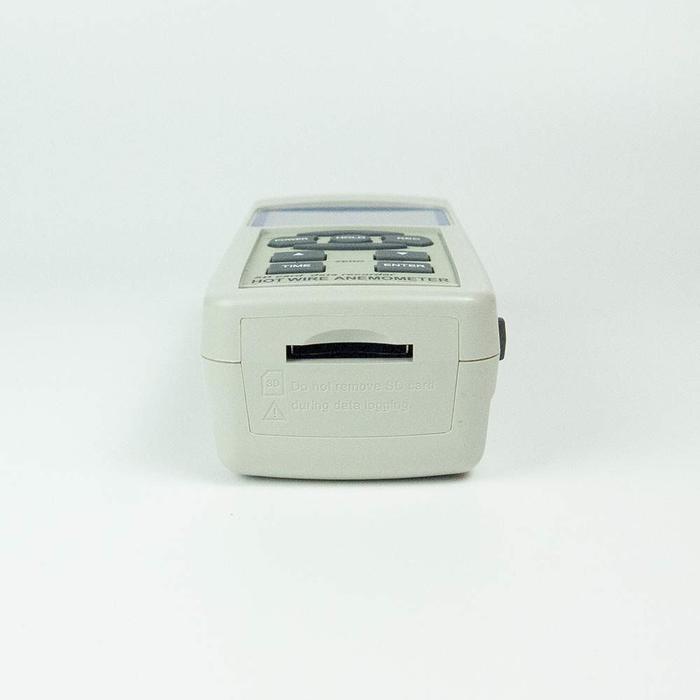

                                                                                                                                                                                                    ▲ ด้านล่างแสดงช่องสำหรับใส่ SD Card ในการบันทึกข้อมูล

▼ เลือกซื้อ Sensor Thermocouple เพิ่มเติม (แยกจำหน่าย)

ตัวเครื่องรองรับการใช้งานร่วมกับ Thermocouple ทางเรามี Thermocouple Type K ให้เลือกหลากหลายรูปแบบ ซึ่งการเลือกใช้งานนั้นผู้ใช้งานต้องคำนึงถึงเหตุผลหลักๆ ดังนี้
1. รูปแบบการนำไปใช้งาน เช่น นำไปวัดค่าอุณหภูมิในลักษณะใด จะได้ เลือกลักษณะของหัวโพรบให้ตรงกับลักษณะของการนำไปใช้งาน

(วัดอุณหภูมิพื้นผิวของชิ้นงาน / วัดอุณหภูมิโดยการจิ้มวัดเพื่อวัดค่าอุณหภูมิภายใน(โพรบปลายแหลม) / วัดวัดอุณหภูมิของของเหลว / วัดอุณหภูมิของอากาศหรือก๊าซ / หรือ การวัดอุณหภูมิทั่วไป)

2. ช่วงการวัดอุณหภูมิที่ต้องการใช้งาน ช่วงการวัดอุณหภูมิเป็นสิ่งสำคัญอีกอย่างที่ผู้ใช้งานจะต้องทราบว่าต้องการนำโพรบไปวัดที่ช่วงอุณหภูมิที่ช่วงการใช้งานย่านการวัดที่กี่องศา

และไม่ควรเลือกให้ใกล้เคียงช่วงการวัดสูงสุดหรือต่ำสุดจนเกินไป ตัวอย่างเช่นผู้ใช้งานที่ช่วงอุณหภูมิ -10 ถึง 50℃ ลูกค้าก็ควรที่จะเลือกโพรบที่ช่วงการวัดของโพรบ ไม่ให้พอดีกับช่วงใช้งานของลูกค้าควรจะเพื่อที่ประมาณ 5-10℃ เป็นอย่างน้อยนั้นเอง

▼ การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File"

เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที

หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

                                                                                                                                                                                                                ▲ EXCEL data screen (for example)

                                                                                                                                                                                                             ▲ EXCEL graphic screen (for example)

▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับเครื่องมือวัดและบันทึกข้อมูลของแบร์น LUTRON ที่จะทำให้เครื่องมือวัดกับคอมพิวเตอร์สามารถทำงานร่วมกัน

โดยรองรับการใช้งานร่วมกับคอมพิวเตอร์ระบบปฏิบัติการ WINDOWS โดย Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของระบบบันทึกข้อมูล, การแสดงข้อความ,

การแสดงกราฟ, การแสดงแผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำ ของเครื่องบันทึกข้อมูลเพื่อแจ้งเตือน, การค้นข้อมูล, รายงานข้อความ, รายงานแผนภูมิ.

สามารถตั้งค่าให้ตัวเครื่องมือวัดบันทึกผลการวัดที่ได้นั้นลงคอมพิวเตอร์ได้เลย และในกรณีที่ตัวเครื่องมีหลาย Channel ตัว Software ยังช่วยให้ผู้ใช้งานการแสดงผลค่าการวัดได้พร้อมกันถึง 16 Channel ในเวลาเดียวกัน

หากผู้ใช้งานต้องการใช้ Data Acquisition Software (SW-E816) นอกจากตัว Software ที่ผู้ใช้งานต้องมีแล้วนั้น สิ่งที่จำเป็นต้องมีอีกอย่างคือสายเชื่อมต่อตัวเครื่องมือวัดเข้ากับตัวคอมพิวเตอร์ก็คือ สาย RS232 (UPCB-02),

หรือ สาย USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด
