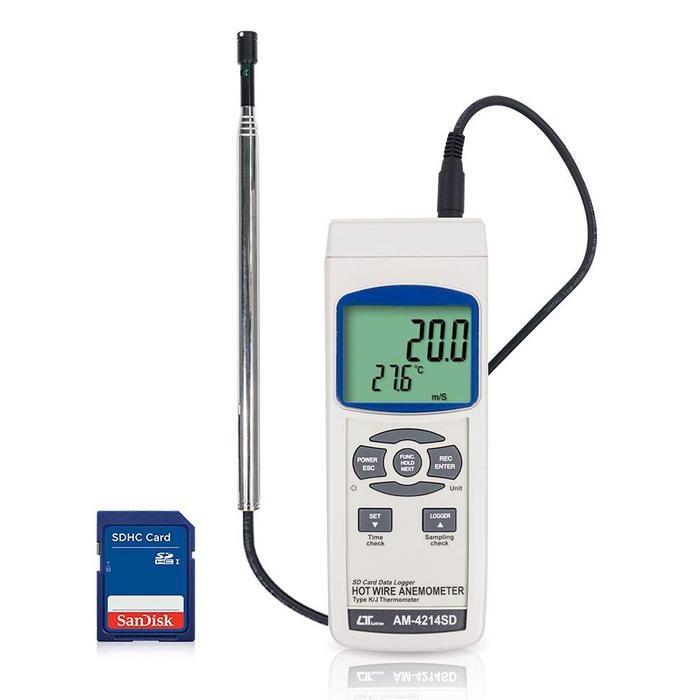

Lutron AM-4214SD เครื่องบันทึกความเร็วลมแบบ Hot Wire | SD Card

เครื่องบันทึกความเร็วลมแบบ Hot Wire

• ผสมผสานระหว่างโพรบแบบ Hot wire และ Thermistor เพื่อให้ค่าการวัดที่แม่นยำแม้จะอยู่ในช่วงที่มีความเร็วลมต่ำ
• หัวโพรบขนาดเล็กเหมาะสำหรับการวัดที่ต้องผ่านช่องหรือตะแกรงต่าง ๆ
• หน่วยการวัดความเร็วลมหลากหลาย (m/s, Ft/min, Km/h, Knot, Mile/h)
• หน่วยการวัดอุณหภูมิอากาศ (ºC, ºF)
• ใช้เซนเซอร์แบบ Thermistor ในการวัดอุณหภูมิอากาศที่ให้การตอบสนองอย่างรวดเร็ว
• เซนเซอร์แยกจากตัวเครื่องรองรับการใช้งงานที่หลากหลายในแต่ละพื้นที่
• รองรับการวัดค่าอุณหภูมิ จากเทอร์โมคัปเปิล Type K / Type J (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)
• บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที
• การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
• ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
• รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)
• หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
• ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
• ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
• ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง
• ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)
• ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)
• รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

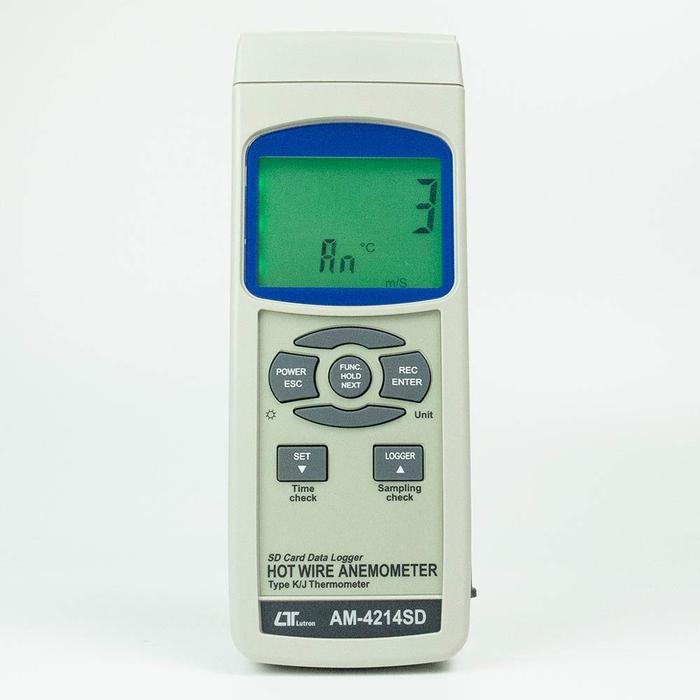

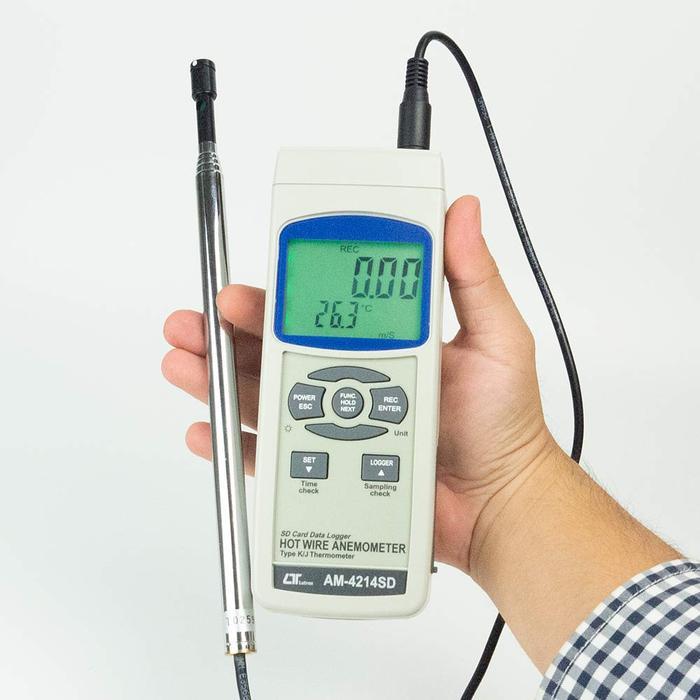

▲ ตัวเครื่อง AM-4214SD เมื่อต่อร่วมกับโพรบ Hot wire

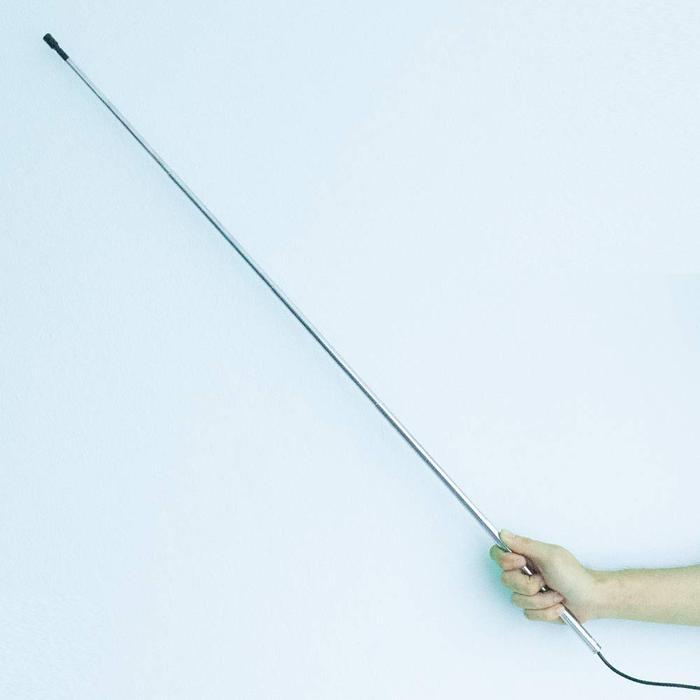

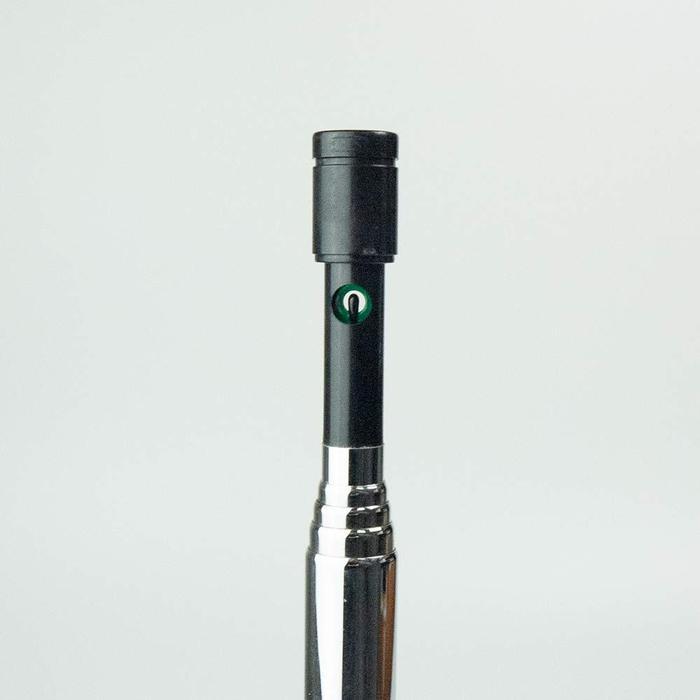

▲ ตัวโพรบสามารถยืดได้สูงสุดถึง 940mm สะดวกในการวัดตามท่อแอร์

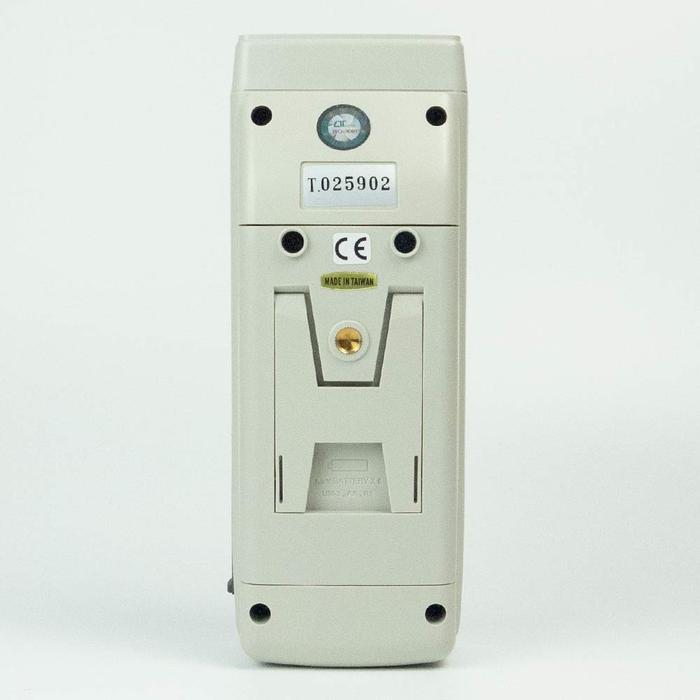

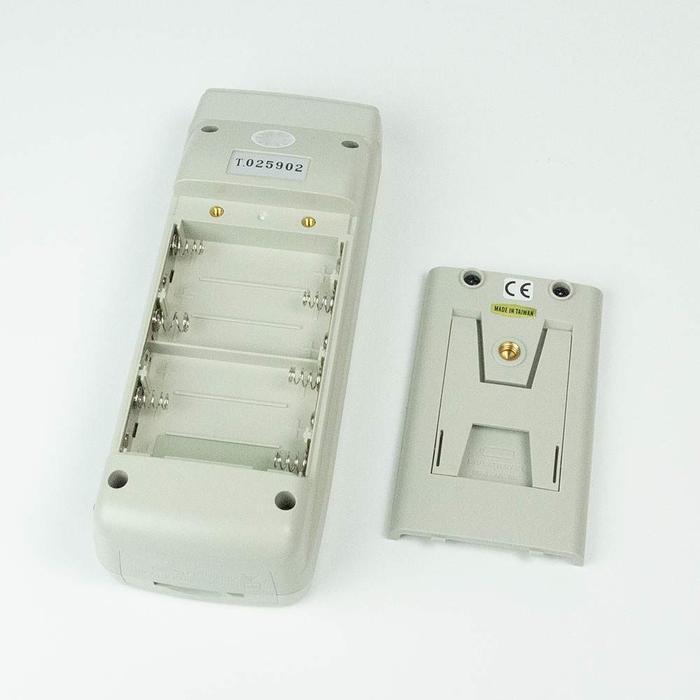

▲ ภาพแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

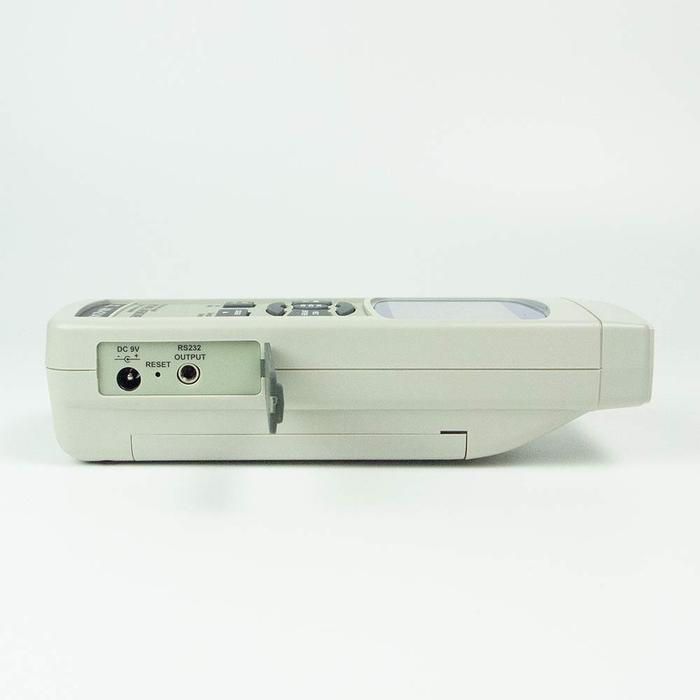

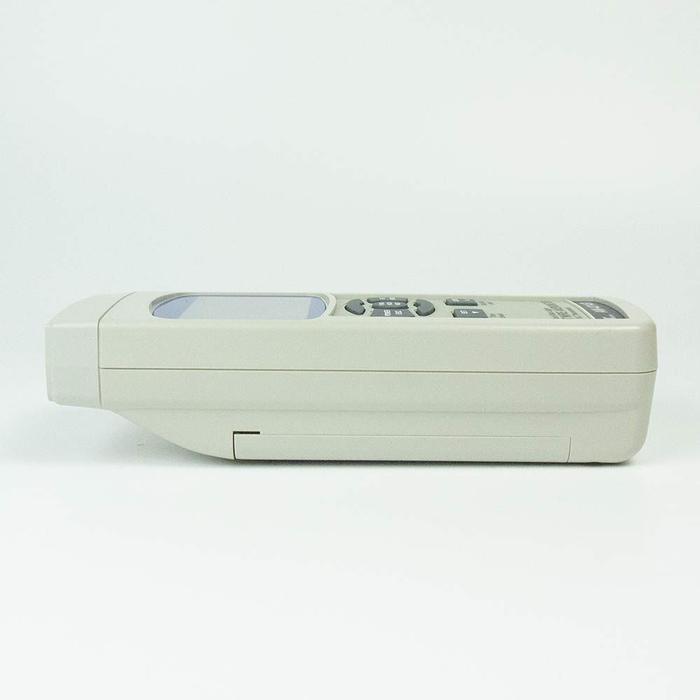

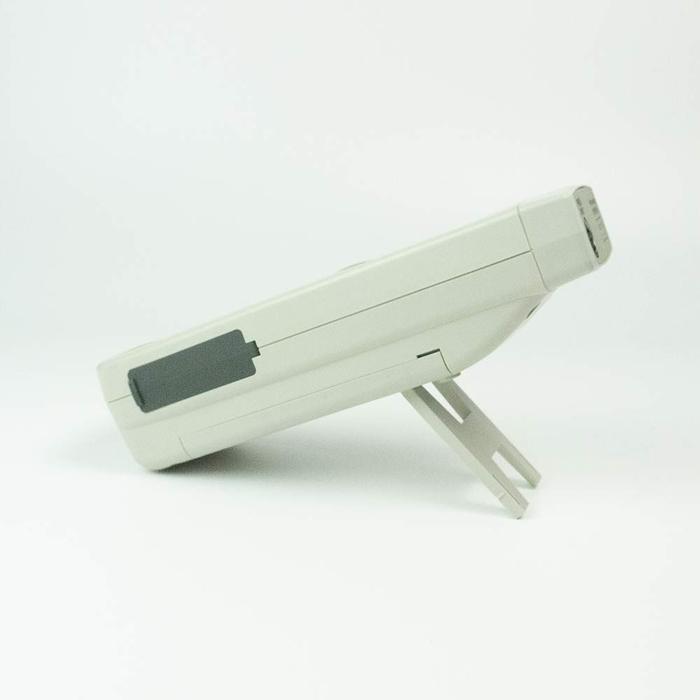

▲ ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer และเสียบ Adapter 9V

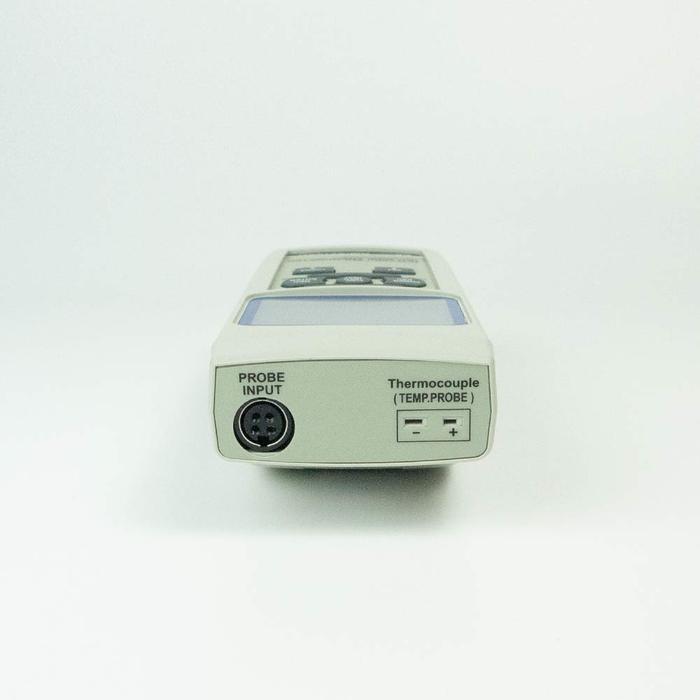

▲ ด้านบนช่องต่อโพรบ Hot wire และ Thermocouple Type K / Type J

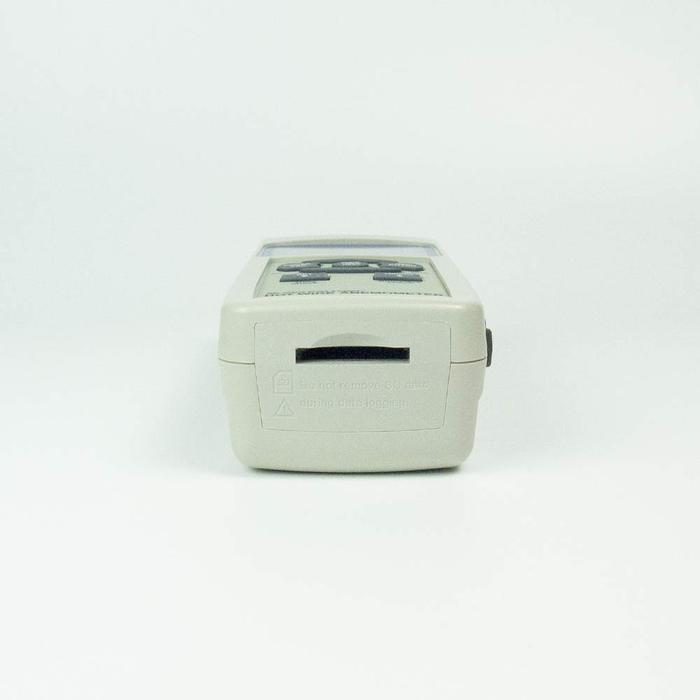

▲ ด้านล่างแสดงช่องสำหรับใส่ SD Card ในการบันทึกข้อมูล

ช่วงการวัด

1. m/s
2. Range  0.2 to 5.0 m/s
3. Resolution  0.01 m/s
4. Accuracy  ± (5% + a reading)
   ± (1% + a full scale)
5. Range  5.1 to 25.0 m/s
6. Resolution  0.1 m/s
7. Accuracy  ± (5% + a reading)
8. ± (1% + a full scale)
9.

10. km/h
11. Range  0.70 to 18.00 km/h
12. Resolution  0.01 Km/h
13. Accuracy  ± (5% + a reading)
    ± (1% + a full scale)
14. Range  18.0 to 72.0 km/h
15. Resolution  0.1 km/h
16. Accuracy  ± (5% + a reading)
    ± (1% + a full scale)
17.

18. Mile/h(MPH)
19. Range  0.50 to 11.20 mile/h
20. Resolution  0.01 mile/h
21. Accuracy  ± (5% + a reading)
    ± (1% + a full scale)
22. Range  11.2 to 44.7 mile/h
23. Resolution  0.1 mile/h
24. Accuracy  ± (5% + a reading)
    ± (1% + a full scale)
25.

26. knot
27. Range  0.40 to 9.70 knot
28. Resolution  0.01 Knot
29. Accuracy  ± (5% + a reading)
    ± (1% + a full scale)
30. Range  9.7 to 38.8 knot
31. Resolution  0.1 knot
32. Accuracy  ± (5% + a reading)
    ± (1% + a full scale)
33.

34. FPM (Ft/min)
35. Range  40 to 3940 ft/min
36. Resolution  1 ft/min
37. Accuracy  ± (5% + a reading)
    ± (1% + a full scale)
38.

39. Type K
40. Range  -50.0 to 1300.0℃ / -50.1 to -100.0℃
41. Resolution  0.1 ℃
42. Accuracy ±(0.4 % + 0.5℃) / ±(0.4 % + 1℃)
43.

44. Type J
45. Range  -50.0 to 1200.0℃ / -50.1 to -100.0℃
46. Resolution  0.1 ℃
47. Accuracy  ±(0.4 % + 0.5℃) / ±(0.4 % + 1℃)
48.

49. AIR TEMPERATURE
50. Measurement Range  0 to 50℃
51. Resolution  0.1℃
52. Accuracy  ±0.8℃

Power Supply

Battery AA × 6 or Adapter ADC 9V (optional)

ขนาดเครื่อง

• Main Unit: 203 x 76 x 38 mm (515 g)
• Telescope Probe Round: ø12 x 280mm (min. length) to 940 mm (max. length)

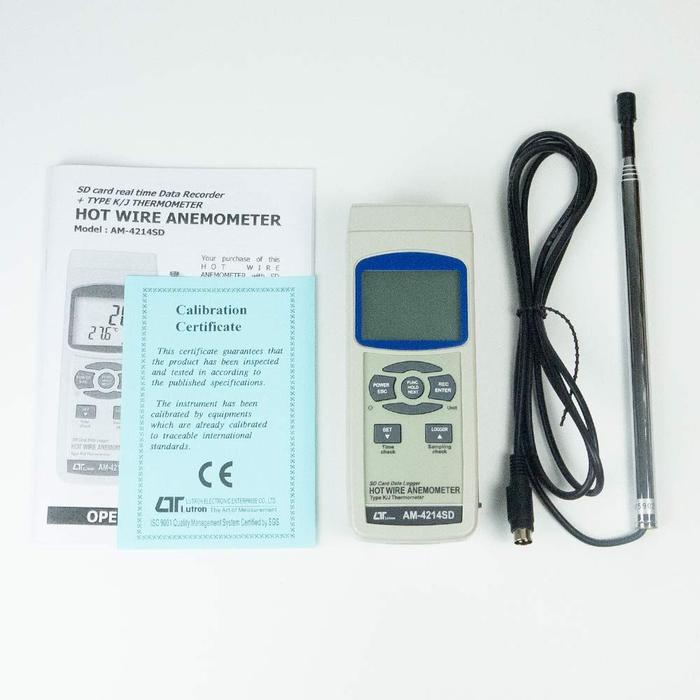

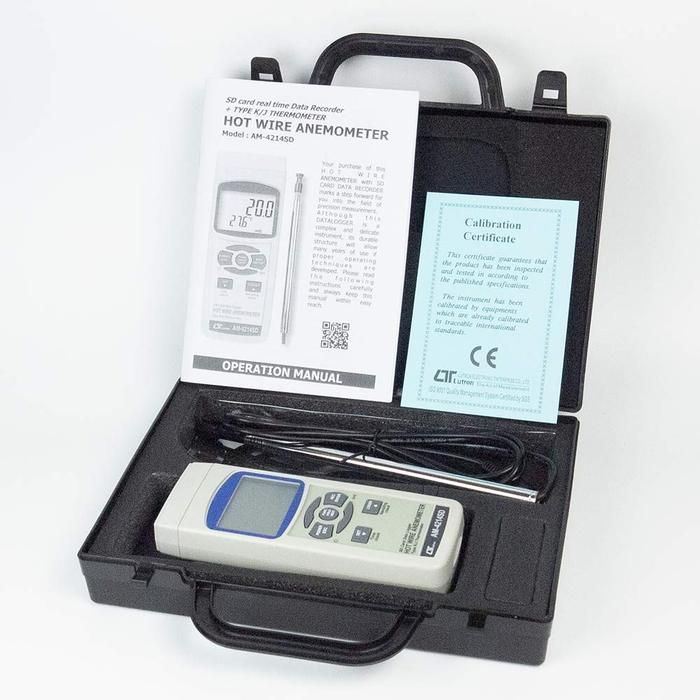

อุปกรณ์ที่มาในชุด

• Main unit × 1

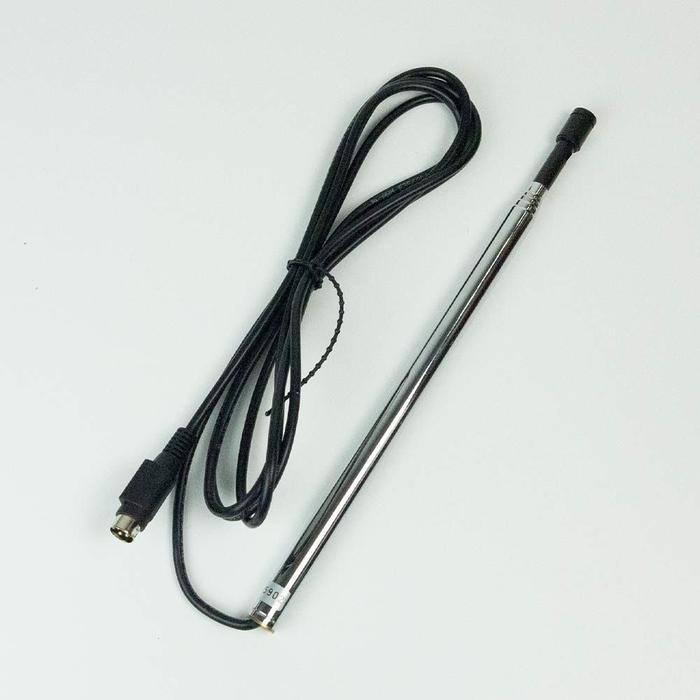

• โพรบวัดความเร็วลม (Telescope probe) × 1
• Instruction manual × 1
• Hard carrying case × 1
• Calibration Certificate (from manufacture) × 1
• SD Card ขนาด 32GB (ทางเลกะแถมให้ฟรี) × 1
• Batteries AA (ทางเลกะแถมให้ฟรี) × 6

อุปกรณ์เสริม

• Thermocouple Probe (Thermocouple)
• Adapter AC to DC 9V (AP-9VA)
• USB cable (USB-01)
• RS232 cable (UPCB-02)
• Data Acquisition software (SW-E816)

ข้อมูลจำเพาะ

1. Display
2. LCD size : 52 mm x 38 mm
   LCD with green backlight (ON/ OFF)
3. Air velocity
4. m/S  Meters per second
5. Km/h  Kilometers per hour
6. Ft/min  FPM, feet per minute
7. Mile/h  mph, miles per hour
8. Knot  Nautical miles per hour
9. Temp. unit
10. Type K/ Type J thermometer (℃/ ℉)
    Air temperature (℃/ ℉)
11. Circuit  Custom one-chip of microprocessor LSI circuit.
12. Datalogger Sampling Time Setting range
13. Auto  1 second to 3600 seconds
    (Sampling time can set to 1 second, but memory data may loss)
14. Manual  Push the data logger button once will save data one time
    (Set the sampling time to 0 second.)
    (Manual mode, can also select the 1 to 99 position (Location) no.)
15. Memory Card  SD memory card. 1 GB to 32 GB.
16. Advanced
17. Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second)
18. Set sampling time
19. Auto power OFF management
20. Set beep Sound ON/OFF
21. Decimal point of SD card setting
22. SD memory card Format
23. Set thermometer type to Type K or Type J
24. Set temperature unit to or ℃ ℉
25. Set air flow type (CFM/USA, CMM/EURO)
26. Set air flow area dimension
27. Temperature Compensation  Automatic temp. compensation for the Anemometer function and the type K/J thermometer
28. Data Output  RS232/USB PC computer interface
29. Connect the optional RS232 cable UPCB-02 will get the RS232 plug
30. Connect the optional USB cable USB-01 will get the USB plug.
31. Data Hold  Freeze the display reading.
32. Memory Recall  Maximum & Minimum value
33. Sampling Time of Display  Approx. 1 second.

โปรแกรม EXCEL

การบันทึกข้อมูลสามารถทำได้ทั้งแบบ Auto และ Manual ข้อมูลจะถูกเก็บลงบน SD Card ซึ่งรองรับขนาดตั้งแต่ 1GB ถึง 32GB เมื่อบันทึกเสร็จ เพียงนำ SD Card ไปเสียบเข้ากับคอมพิวเตอร์ (หากคอมพิวเตอร์ไม่มีช่องเสียบ สามารถใช้ SD card adapter ได้) ข้อมูลจะถูกเปิดดูในรูปแบบไฟล์ Excel ทันที และหากผู้ใช้งานต้องการวิเคราะห์ข้อมูลหรือต้องการสร้างกราฟ ก็สามารถทำได้ง่าย ๆ ผ่านโปรแกรม Excel

▲ EXCEL data screen (for example)

▲ EXCEL graphic screen (for example)

โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ช่วยให้เครื่องมือวัดสามารถเชื่อมต่อและทำงานร่วมกับคอมพิวเตอร์ได้ รองรับระบบปฏิบัติการ Windows โปรแกรมนี้มีฟังก์ชั่นครบครัน เช่น ระบบบันทึกข้อมูล, แสดงข้อความ, กราฟ, แผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำเพื่อแจ้งเตือน, การค้นหาข้อมูล, และการสร้างรายงานทั้งข้อความและแผนภูมิ นอกจากนี้ยังสามารถตั้งค่าให้เครื่องมือวัดบันทึกผลลงคอมพิวเตอร์โดยตรง และหากเครื่องมีหลายช่อง (Channel) โปรแกรมสามารถแสดงผลพร้อมกันได้สูงสุด 16 Channel
สำหรับการใช้งาน Data Acquisition Software (SW-E816) นอกจากตัวซอฟต์แวร์แล้ว ผู้ใช้งานจำเป็นต้องมีสายเชื่อมต่อเครื่องมือวัดกับคอมพิวเตอร์ ได้แก่ สาย RS232 (UPCB-02) หรือ สาย USB PC Interface (USB-01) (จำหน่ายแยก) ไม่รวมในชุดโปรแกรม
