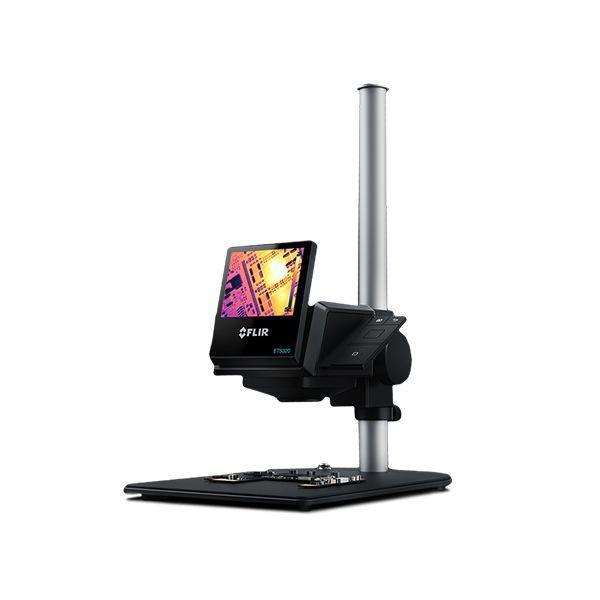

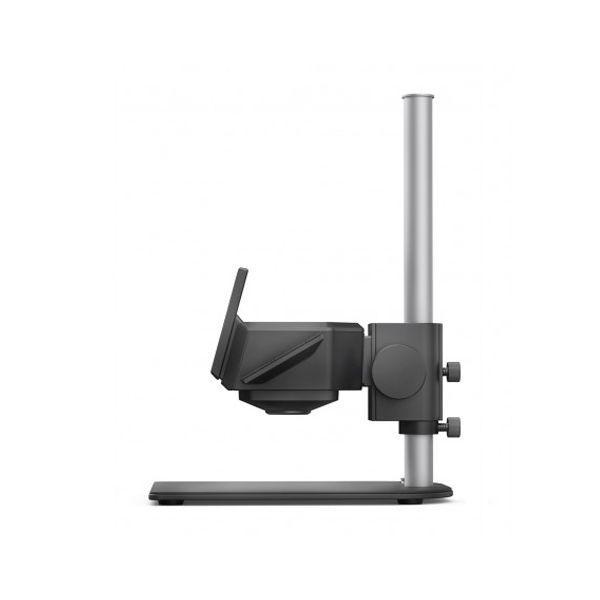

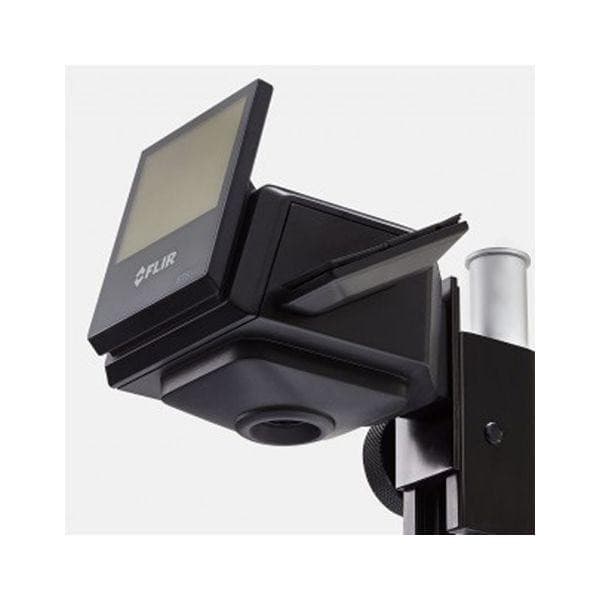

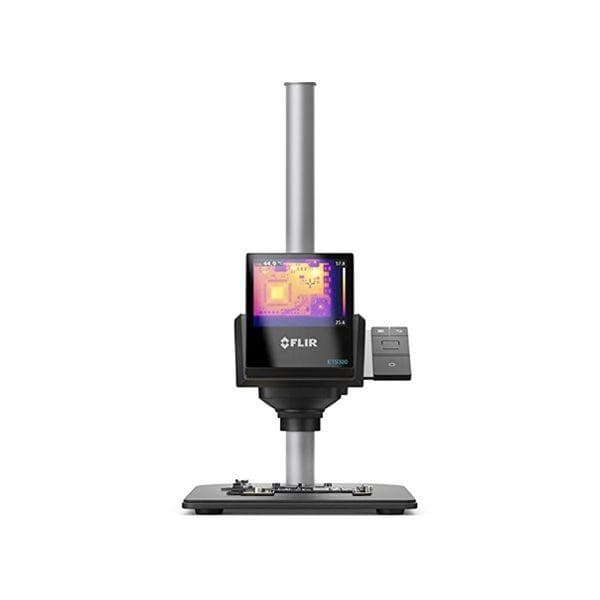

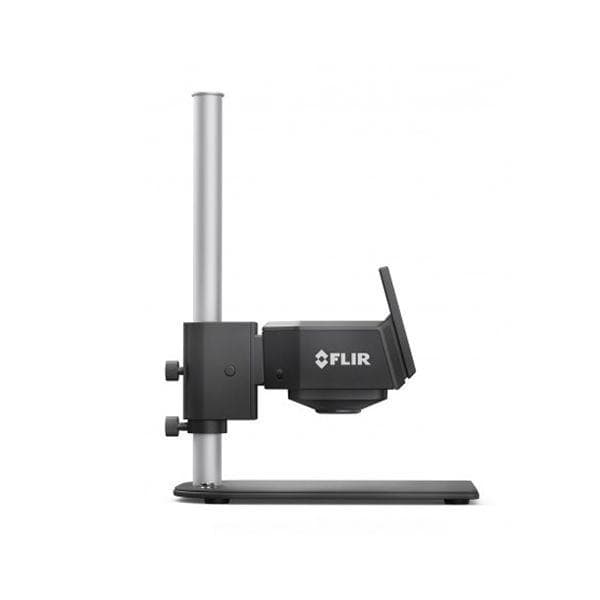

FLIR-ETS320 กล้องถ่ายภาพความร้อนสำหรับงานอิเล็กทรอนิกส์ (320 X 240)

กล้องถ่ายภาพความร้อนสำหรับงานอิเล็กทรอนิกส์ (320 X 240)

ออกแบบมาเพื่อการตรวจวัดอุณหภูมิอย่างรวดเร็วบนบอร์ด PCB และอุปกรณ์อิเล็กทรอนิกส์ในห้องปฏิบัติการ ช่วยลดเวลาการทดสอบและเพิ่มประสิทธิภาพในการออกแบบผลิตภัณฑ์ สามารถทดสอบความร้อนได้มากกว่า 76,000 จุดพร้อมกันด้วยความละเอียดและความแม่นยำสูง อุปกรณ์นี้เหมาะสำหรับการทดสอบในห้องปฏิบัติการแบบแฮนด์ฟรี ใช้พลังงานจากแบตเตอรี่ และเชื่อมต่อผ่าน USB กับคอมพิวเตอร์ เพื่อการวิเคราะห์และแบ่งปันข้อมูลความร้อนได้ทันที

ช่วงการวัด

-20°C to 250°C

Power Supply

Battery Type: Li-ion battery, charged in camera

ขนาดสินค้า

• Camera Size (L × W × H): 22 x 15 x 30 cm (8.7 x 5.9 x 11.8 in)

• Camera Weight, Incl. Battery: 0.575 kg (1.27 lbs)

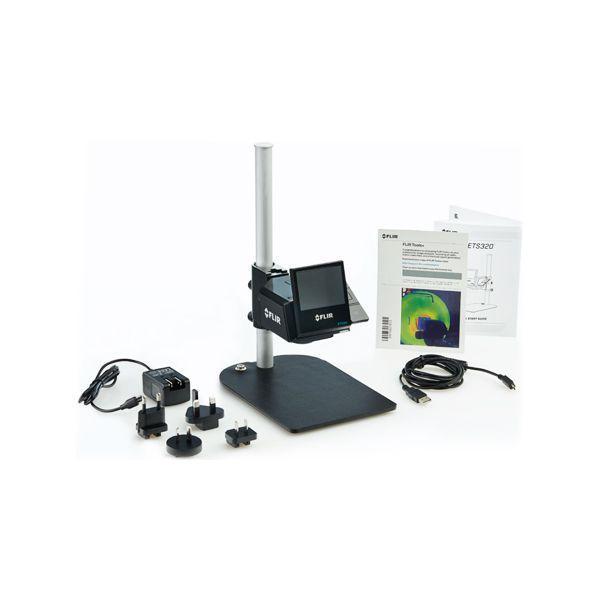

อุปกรณ์ที่มาในชุด

• Accessories Included:

• Camera

• mount

• stand

• power supply

• USB cable

• FLIR Tools+ software

ข้อมูลจำเพาะ

System Overview

IR Resolution: 320 x 240 (76,800 pixels)

Detector Type: Uncooled microbolometer

Spectral Range: 7.5 - 13.0 µm

Thermal Sensitivity/ NETD: <0.06°C

Field of View (FOV): 45° x 34°

Fixed Focus Distance: 70 mm ±10 mm

F-number: 1.5

Spot Size @ Min. Focus: 170 µm

Measurement and Analysis

Object Temperature Range: -20°C to 250°C (-4°F to 482°F)

Accuracy: ±3°C or ±3% of reading for ambient temperature 10°C to 35°C

Spotmeter: Center spot

Area: Box with max/min

Emissivity Correction: Variable from 0.1 to 1.0

Emissivity Table: Table of pre-defined materials

flected Apparent Temperature Correction: Automatic, based on input of reflected temperature

Storage of Images

Image File Formats: Standard radiometric JPEG, 14-bit measurement data included

Video Streaming

Radiometric IR Video Streaming: Full dynamic to PC (FLIR Tools/Tools+) using USB

Non-Radiometric IR Video Streaming: Uncompressed colorized video using USB

Data Communication Interfaces

Interfaces: USB Micro: data transfer to and from PC and Mac devices

Power System

Battery Type: Li-ion battery, charged in camera

Battery Operating Time: Approx. 4 hours at 25°C (77°F) ambient temperature and typical use

Charging Time: 2.5 hrs to 90% capacity

Additional Data

Display: 3 in, 320 x 240 pixel color LCD

Operating Temperature Range: 10°C to 40°C

Storage Temperature Range: -40°C to 70°C

Directives and Regulations

• Battery Directive 2006/66/EC

• EMI/EMC Directive 2014/30/EU
• WEEE Directive 2012/19/EC
• RoHS2 Directive 2011/65/EC
• FCC 47 CFR Part 15 Class B
• REACH Regulation EC 1907/2006

Encapsulation, Shock, Vibration: IP 40 (IEC 60529)

▼ Measure small components down to 170 µm per pixel spot size

▼ Determine where to add or remove thermal management devices

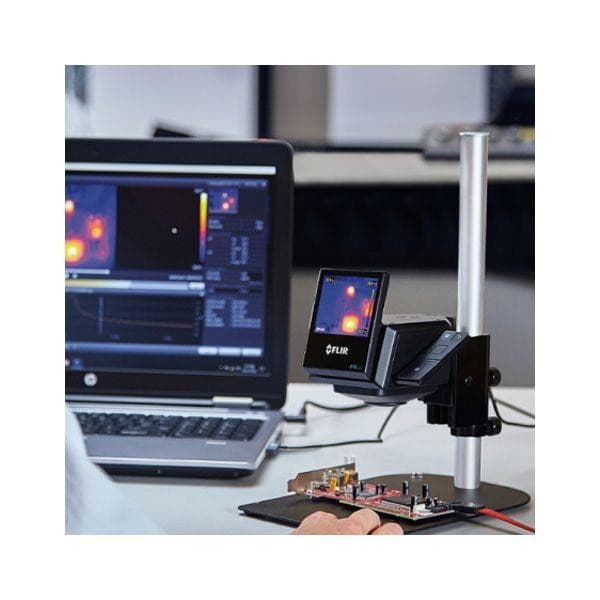

▼ Connect over USB a computer to analyze data in FLIR Tools+
