Room Acoustics Reporter Software Option For XL2 สำหรับคอมพิวเตอร์ (PC) ที่ช่วยสร้างรายงานผลการวัดเวลาการก้องสะท้อนเสียง (Reverberation Time) อย่างอัตโนมัติ รวมถึงวิเคราะห์สเปกตรัมการตอบสนองในแต่ละความถี่ ยี่ห้อ NTi
NTi Room Acoustics Reporter Software Option For XL2
Room Acoustics Reporter เป็นซอฟต์แวร์สำหรับคอมพิวเตอร์ (PC) ที่ช่วยสร้างรายงานผลการวัดเวลาการก้องสะท้อนเสียง (Reverberation Time) อย่างอัตโนมัติ
รวมถึงวิเคราะห์สเปกตรัมการตอบสนองในแต่ละความถี่ โปรแกรมนี้ช่วยให้นักอะคูสติกและผู้เชี่ยวชาญสามารถแสดงผลและประเมินข้อมูลการวัดที่ได้จากเครื่องวัดระดับเสียง (Sound Level Meter) ได้อย่างละเอียด
และสะดวกมากขึ้น
การวิเคราะห์เวลาของการก้องเสียงหรือการวิเคราะห์สเปกตรัมของเสียงรบกวน
ซอฟต์แวร์ Room Acoustics Reporter เป็นเครื่องมือที่เหมาะสมสำหรับการวิเคราะห์ข้อมูลและจัดทำรายงานผลการวัดในหัวข้อต่อไปนี้:
ระยะเวลาของการก้อง (Reverberation Time)
การเปรียบเทียบสภาพของห้องก่อนและหลังการปรับปรุงคุณสมบัติทางอะคูสติก
การเพิ่มวัสดุดูดซับเสียงเพื่อใช้ในการประเมินผลเสียง
การเปรียบเทียบกับค่าความคลาดเคลื่อนที่กำหนดตามมาตรฐาน
สเปกตรัมการตอบสนองต่อความถี่ (Frequency Response Spectrum หรือ RTA)
การคำนวณค่าเฉลี่ยของสเปกตรัมเสียงรบกวนที่บันทึกจากตำแหน่งการวัดหลายจุด
การคำนวณเพื่อหาค่าความแตกต่างของระดับเสียง (D) ระหว่างสองห้อง
การแก้ไขผลกระทบจากเสียงรบกวนพื้นหลัง
เส้นโค้งของเสียงรบกวนที่มีความละเอียดระดับ 1/12 ออกเทฟ และใช้เครื่องมือ XL2 Cinema Meter
การตรวจสอบผลการวัดโดยใช้ข้อมูลค่าความคลาดเคลื่อน เพื่อใช้ในการตัดสินว่าผลผ่านหรือไม่ผ่าน
การแปลงข้อมูลแบบ 1/12 ออกเทฟให้กลายเป็นย่านความถี่แบบหนึ่งในสามออกเทฟโดยอัตโนมัติ
การจัดทำรายงานผลการวัดให้สอดคล้องกับมาตรฐานที่เกี่ยวข้อง
การวัดเสียงและการจัดทำรายงานเส้นโค้งของเสียงรบกวน
มุมมองของการวัด (Measurements View)
ผู้ใช้สามารถลากและวางข้อมูลการวัดเข้าสู่ซอฟต์แวร์ได้โดยตรง โดยที่ข้อมูลการวัดทั้งหมดจะถูกจัดเรียงอย่างอัตโนมัติลงในชุดข้อมูลที่สอดคล้องกัน ทั้งในช่วงเวลาก่อนและหลังการเปลี่ยนแปลงคุณสมบัติทางอะคูสติกของห้อง

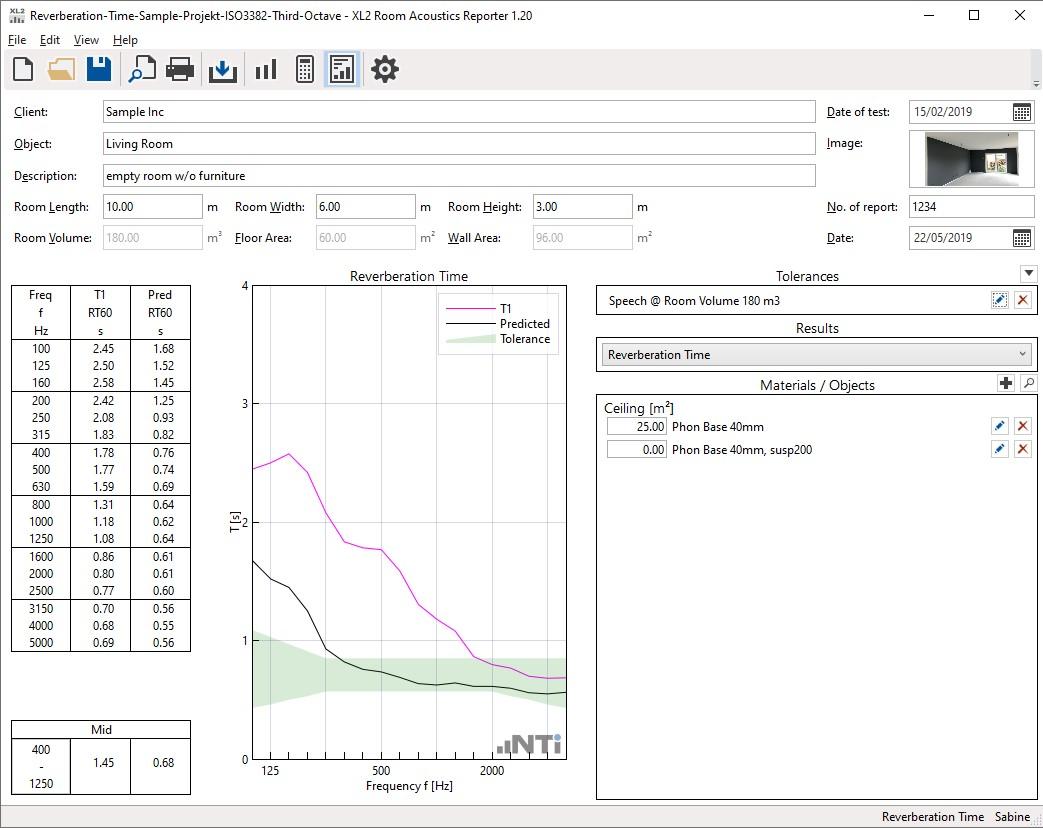

มุมมองการคำนวณ (Calculations View)
ใช้สำหรับประเมินชุดข้อมูลแต่ละรายการจากการวัดแต่ละครั้ง โดยซอฟต์แวร์จะแสดงสเปกตรัมของเวลาการสะท้อนเสียงในห้อง
มุมมองผลลัพธ์ (Results View)

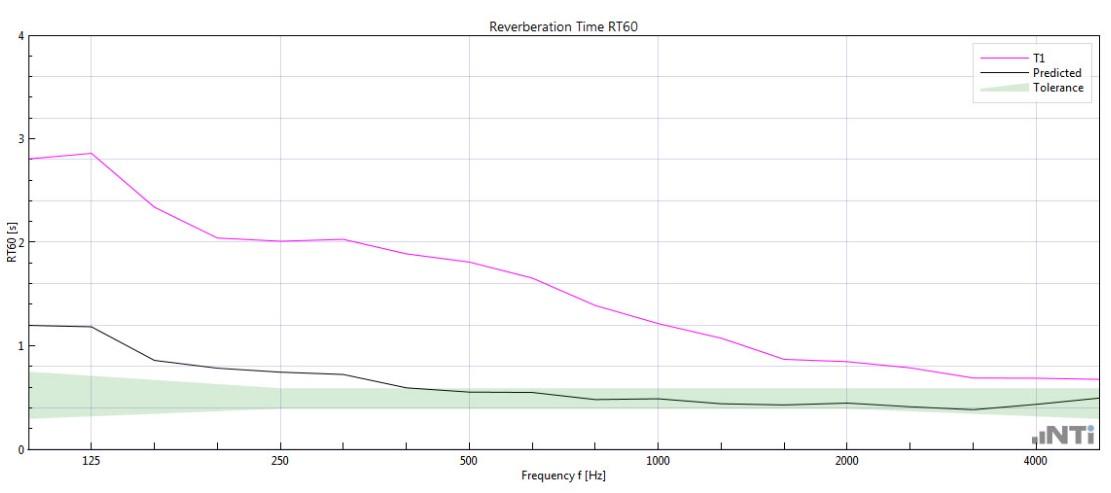

ซอฟต์แวร์ Room Acoustics Reporter จะแสดงค่าเวลาการก้องเฉลี่ยในรูปแบบของตารางและกราฟมาตรฐานในช่วงความถี่ตั้งแต่ 50 Hz ถึง 10 kHz พร้อมกับคำนวณค่าเวลาการก้องเฉลี่ยในย่านความถี่กลาง (Tmid) ให้โดยอัตโนมัติ
ซอฟต์แวร์ Room Acoustics Reporter สามารถจำลองผลกระทบจากการติดตั้งวัสดุดูดซับเสียงเพิ่มเติมในห้อง โดยผู้ใช้สามารถนำเข้าค่าสัมประสิทธิ์การดูดซับเสียงที่กำหนดเองของวัสดุดูดซับพื้นผิวหรือวัตถุต่าง ๆ ลงในซอฟต์แวร์ ระบบจะคำนวณค่าระยะเวลาเสียงก้องใหม่ที่คาดว่าจะเกิดขึ้น พร้อมทั้งแสดงการเปลี่ยนแปลงของระดับเสียงภายในห้อง นอกจากนี้ยังแสดงค่าอัตราส่วน A/V และค่าสัมประสิทธิ์การดูดซับเสียงเฉลี่ยในห้อง การจำลองนี้ดำเนินการตามสูตร Sabine และมาตรฐาน DIN EN 12354-6 สำหรับห้องที่มีการดูดซับเสียงสูง ผู้ใช้ยังสามารถเลือกใช้วิธีการจำลองของ Eyring ได้

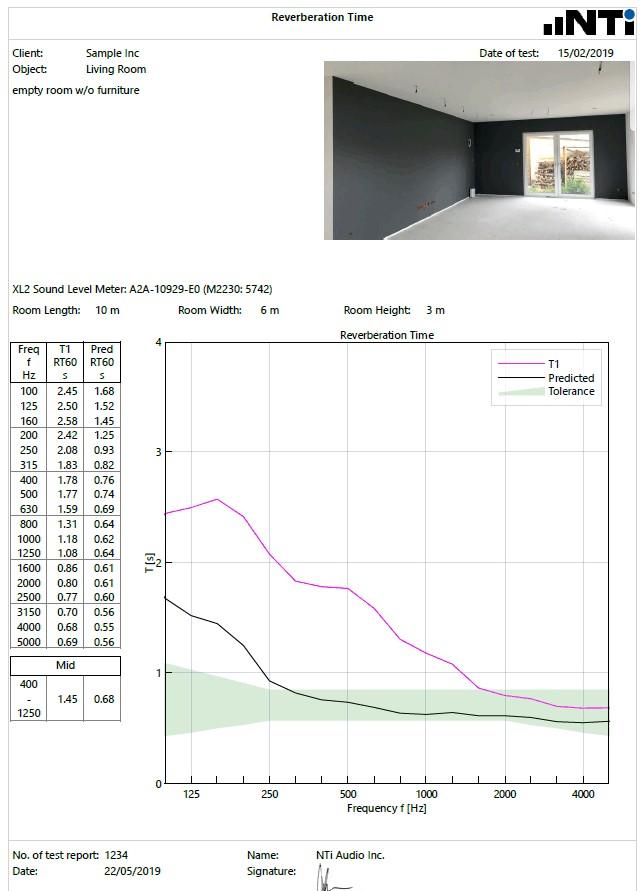

การจัดทำรายงาน (Reporting)
หลังจากกรอกคำอธิบายเกี่ยวกับการวัดครบถ้วนแล้ว รายงานผลการวัดในรูปแบบมาตรฐานจะพร้อมสำหรับพิมพ์ นอกจากนี้ เรายังสามารถปรับแต่งรายงานให้เหมาะกับผู้ใช้งาน โดยรองรับการเพิ่มโลโก้และลายเซ็นที่ผู้ใช้กำหนดเองได้

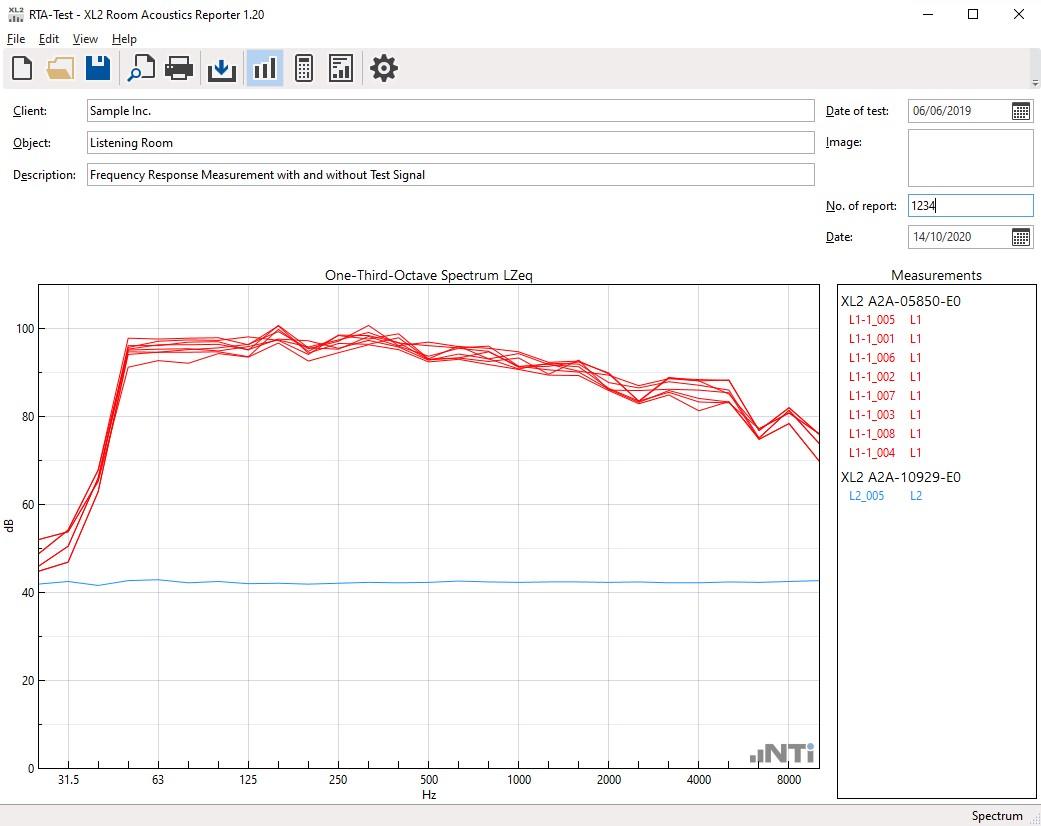

สเปกตรัมแสดงการตอบสนองต่อความถี่ (Frequency Response Spectrum)
ซอฟต์แวร์ Room Acoustics Reporter สามารถคำนวณค่าเฉลี่ยของสเปกตรัมแบบออกเทฟ หรือแบบหนึ่งในสามออกเทฟจากข้อมูลที่นำเข้า และเปรียบเทียบผลลัพธ์กับช่วงค่าความคลาดเคลื่อนที่ตั้งไว้ได้ นอกจากนี้ ยังสามารถแสดงผลรวมระดับเสียง หรือความแตกต่างของระดับเสียงระหว่างชุดข้อมูลสองชุดในรายงานการวัดได้อย่างชัดเจน ซอฟต์แวร์รองรับข้อมูลที่บันทึกจากฟังก์ชันการวัด Spectrum (RTA) รวมถึงฟังก์ชันเฉพาะของ XL2 เช่น Noise Curves, 1/12 Octave และ Cinema Meter

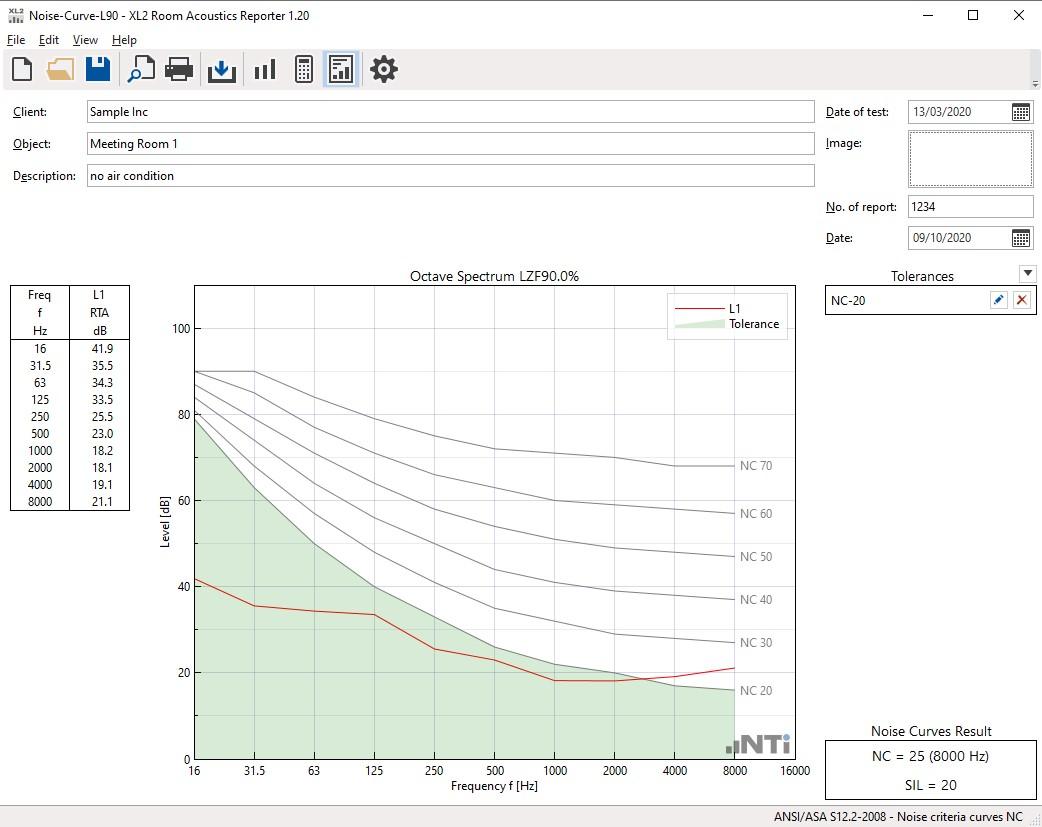

เส้นโค้งของเสียงรบกวน (Noise Curves)
Room Acoustics Reporter มีโซลูชันเฉพาะสำหรับการจัดทำรายงานเส้นโค้งเสียงรบกวนตามมาตรฐาน โดยซอฟต์แวร์จะคำนวณค่าเฉลี่ยของสเปกตรัมเสียงรบกวนพื้นหลังภายในห้อง และสามารถเปรียบเทียบกับช่วงค่าเป้าหมายตามลักษณะการใช้งานของห้องได้อย่างแม่นยำ ซอฟต์แวร์รองรับข้อมูลที่บันทึกจากฟังก์ชันการวัด Spectrum (RTA) รวมถึงฟังก์ชันเฉพาะของ XL2 เช่น Noise Curves, 1/12 Octave และ Cinema Meter
Room Acoustics Reporter รองรับมาตรฐานเส้นโค้งเสียงรบกวนตามรายการดังนี้:
Noise Criteria (NC) ตามมาตรฐาน ANSI/ASA S12.2-2019
Room Noise Criterion (RNC) ตามมาตรฐาน ANSI/ASA S12.2-2019
Noise Rating (NR) ตามมาตรฐาน ISO/R 1996-1971
Grenzkurven (GK) ตามมาตรฐาน DIN 15996:2020

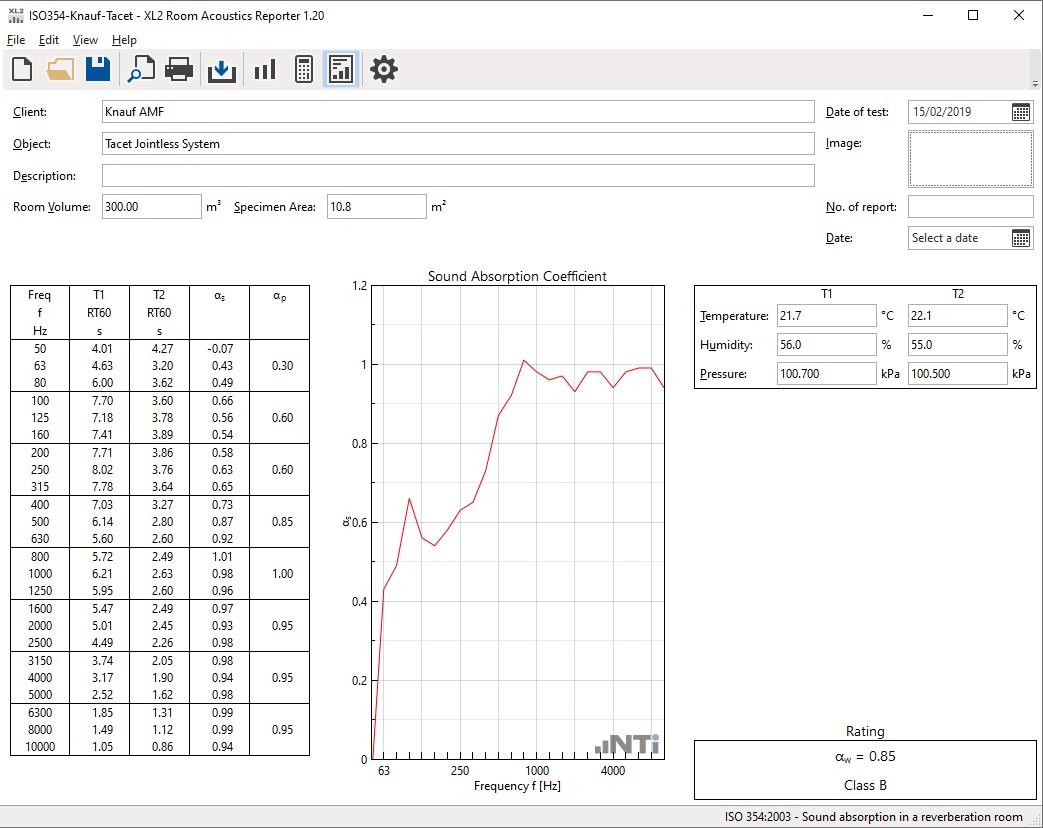

ค่าค่าสัมประสิทธิ์การดูดซับเสียง (Sound Absorption Coefficient)
มาตรฐาน ISO 354 และ ASTM C423 กำหนดวิธีการวัดค่าสัมประสิทธิ์การดูดซับเสียงของวัสดุอะคูสติกที่ใช้บุผนังและเพดาน รวมถึงการวัดพื้นที่ดูดซับเสียงสมมูลของวัตถุแต่ละชนิด เช่น เฟอร์นิเจอร์ หรือจำนวนคนในห้อง
การวัดเวลาการก้องจะทำโดยใช้เครื่องวัดระดับเสียงทั้งในกรณีที่มีและไม่มีวัสดุดูดซับเสียงภายในห้อง จากข้อมูลนี้ ซอฟต์แวร์ Room Acoustics Reporter จะช่วยคำนวณค่าสัมประสิทธิ์การดูดซับเสียงตามมาตรฐาน ISO 354, ISO 11654 และ ASTM C423 ผลลัพธ์การวัดจะแสดงในรายงานมาตรฐานที่ระบุระดับชั้นของวัสดุดูดซับเสียงตั้งแต่ A ถึง E รวมถึงค่าตัวเลขเดี่ยวอย่าง NRC (Noise Reduction Coefficient) และ SAA (Sound Absorption Average)
