NTi XL2 เครื่องวิเคราะห์เสียงและไมโครโฟน (Handheld Audio And Acoustic Analyzer)

NTi-XL2 | ฟังก์ชั่นการวัด

เครื่องวิเคราะห์เสียงและไมโครโฟน (Handheld Audio & Acoustic Analyzer)

NTi-XL2 | จุดเด่น

• SPL actual, Lmin, Lmax, Lpeak, Leq, gliding Leq

• Optional: Percentile statistics, sound exposure level, takt maximal level

• All measurement results simultaneously available

• Correction value measurement wizard

• Logging all data or subsets in selectable intervals

• Recording of wav files and voice notes

• Limit monitoring showing exceeding sound levels

• Digital I/O interface for external peripherals control

NTi-XL2 | ช่องการวัด

-

NTi-XL2 | Power Supply

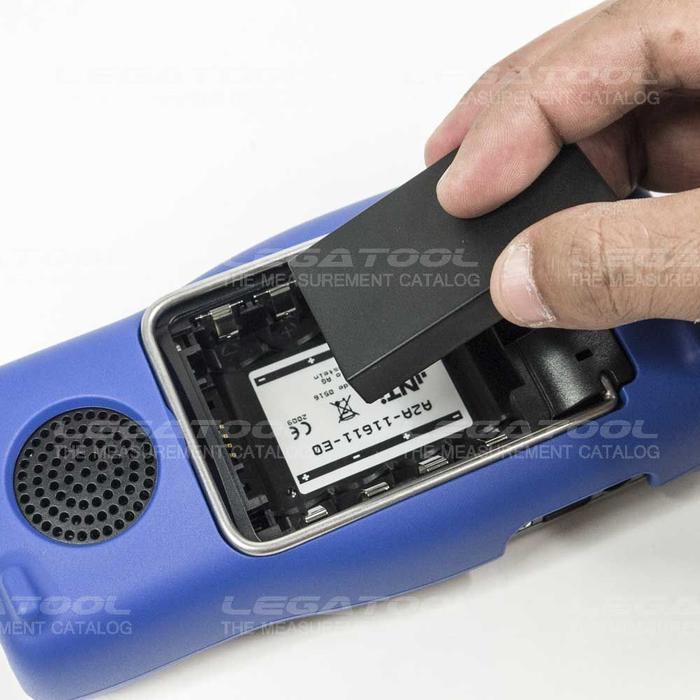

Rechargeable Li-Po battery included (3.7 V / 2260 mAh)

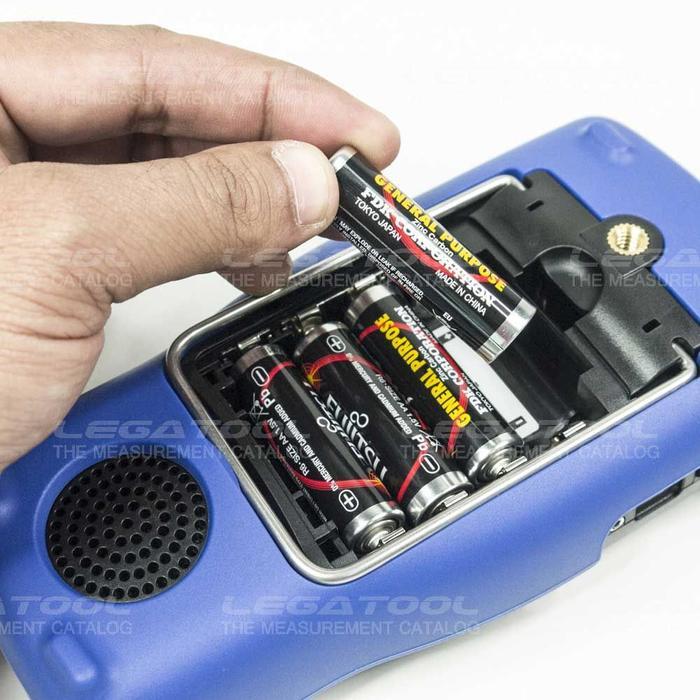

Dry cell batteries type AA, 4 x 1.5 V, (Alkaline)

Linear external power supply 9 VDC / 1 A (charges battery during operation)

USB power supply

NTi-XL2 | ขนาดสินค้า

-

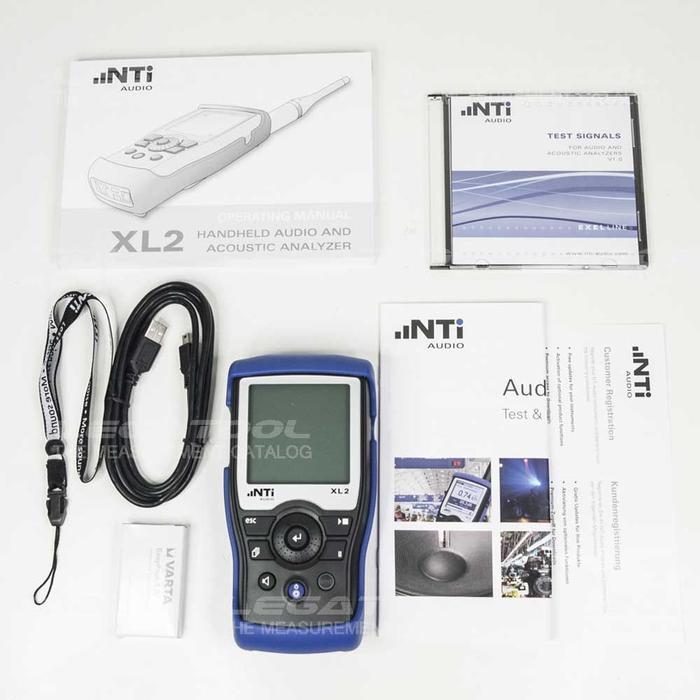

NTi-XL2 | อุปกรณ์ที่มาในชุด

XL2 Analyzer

Test Signal CD or USB Flash Drive

USB cable

Li-Po battery

Hand strap

Operating manual

NTi-XL2 | อุปกรณ์เสริม

M2211 Microphone Type Class 1

M2215 Microphone Type Class 1

M4261 Microphone Type Class 2

Precision Calibrator # 600 000 388

Calibration Certificate # 600 000 018

ASD Cable 5, 10, 20 M # 600 000 336/64/65

Limit Light # 600 000 600

Stack Light # 600 000 610

NetBox with Modem # 600 000 458

XL2 Projector Pro (free software)

XL2 Input Keypad # 600 000 384

Mains Power Adapter International # 600 000 333

Battery Charger # 600 000 332

XL2 System Case # 600 000 334

Ever-ready Pouch # 600 000 335

NTi-XL2 | ข้อมูลองค์ประกอบ

▼ SOUND LEVEL METER

Product Configuration in accordance with IEC 61672 / ANSI S1.4

• XL2 with M2230 microphone Class 1 certified with Shroud

• XL2 with M2211 or M2215 microphone Class 1 Frequency response

• XL2 with M4261 microphone Class 2

Complying Standards IEC 61672, IEC 60651, IEC 61260, IEC 60804, ANSI S1.4, ANSI S1.43, DIN 45657

Functions

• SPL actual, Lmin, Lmax, Lpeak, Leq, gliding Leq

• Optional: Percentile statistics, sound exposure level, takt maximal level

• All measurement results simultaneously available

• Correction value measurement wizard

• Logging all data or subsets in selectable intervals

• Recording of wav files and voice notes

• Limit monitoring showing exceeding sound levels

• Digital I/O interface for external peripherals control

Weighting

• Frequency weighting: A, C, Z (simultaneous)

• Time weighting: Fast, Slow, Peak, optional: Impulse

Details

• Measurement bandwidth (-3dB): 4.4 Hz to 23.0 kHz

• Level resolution: 0.1 dB

• Internal noise: 1.3 µV A-weighted

Real-Time Analyzer RTA

• Wide band

• 1/1 octave band: 8 Hz - 16 kHz

• 1/3 octave band: 6.3 Hz - 20 kHz

• Capturing for comparative measurements

▼ ACOUSTIC ANALYZER

FFT Analysis

• Real-time FFT with actual level, Leq, Lmin, Lmax

• Level resolution: 0.1 dB

• Optional: Pass/Fail testing

Reverberation Time RT60

• 1/1 octave band results from 63 Hz – 8 kHz (T20, T30)

• Optional: 1/3 octave band results from 50 Hz – 10 kHz

Delay Time Propagation delay between electrical reference signal and acoustic signal using the internal microphone

Polarity

• Checks polarity of speakers and line signals

1/12 Octave Analysis (optional)

• Actual level, Leq, Lmin, Lmax

• Selectable 1/1, 1/3, 1/6, 1/12 octave resolution

• Pass/Fail testing

Speech Intelligibility STIPA (optional)

• Single value STI and CIS (IEC 60268-16: 1998, 2003, 2011) internal ambient noise correction and automatic averaging of measurements in accordance with DIN VDE 0833-4

• Modulation indices and individual band results

▼ INPUT / OUTPUT INTERFACES

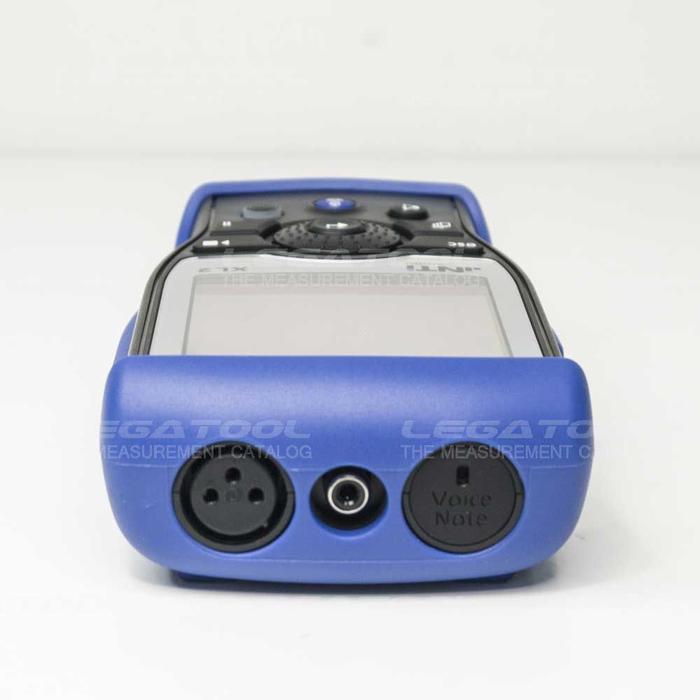

Audio Inputs

• XLR balanced with input impedance 200 kOhm, phantom power: +48 V switchable

• RCA unbalanced, Input impedance > 30 kOhm

• Built-in condenser microphone for polarity testing, delay measurements and voice note recording

Audio Outputs

• Built-in speaker

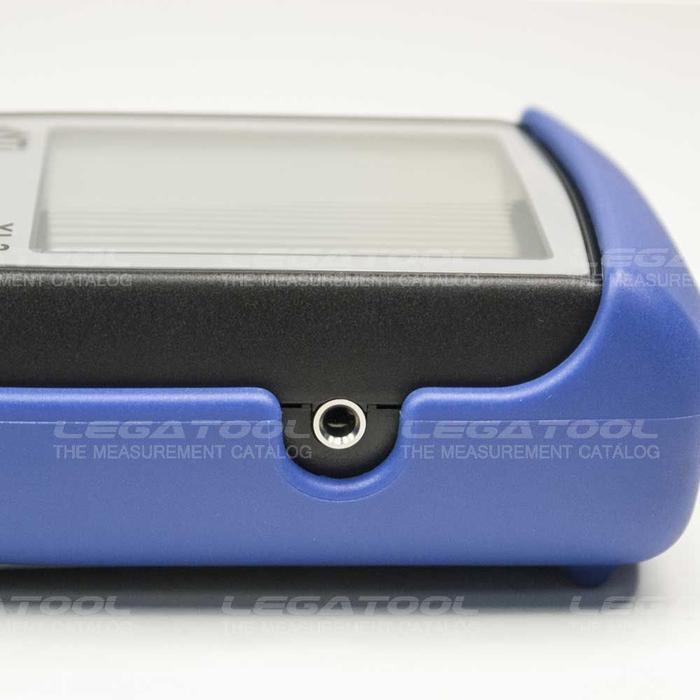

• 3.5 mm minijack, stereo headphone connector

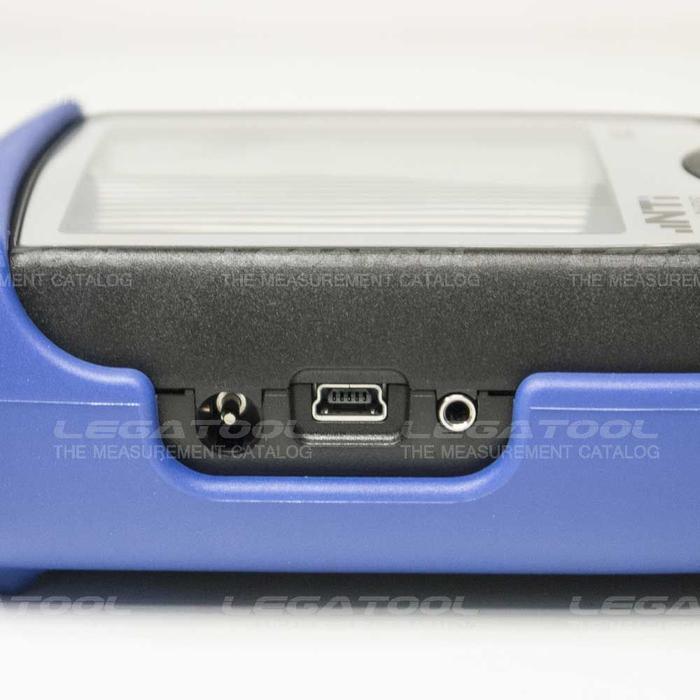

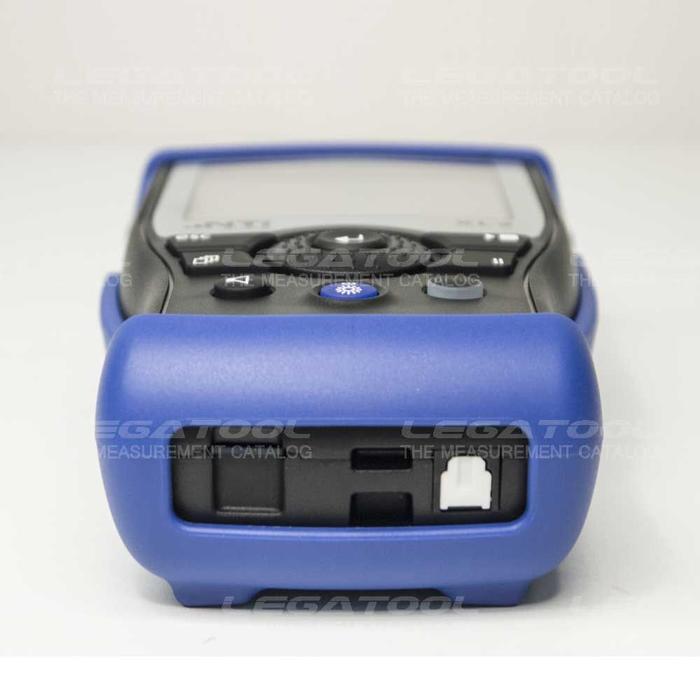

USB Interface

• Mini USB connector for data transfer to PC, remote measurement, XL2 Projector and battery charging

Digital I/O

Connection interfaces to accessories

• XL2 Input Keypad

• Limit Light, Stack Light

• Digital PCB I/O Adapter

Memory

• SD Card included (8 GB), removable, storing measurement data in ASCII format, screenshots, voice notes and wav files.

Expansion to max. 32 GB with # 600 000 386

Power Supply

• Rechargeable Li-Po battery included (3.7 V / 2260 mAh)

• Dry cell batteries type AA, 4 x 1.5 V, (Alkaline)

• Linear external power supply 9 VDC / 1 A (charges battery during operation)

• USB power supply

▼ AUDIO ANALYZER

Level RMS

• True RMS detection in V, dBu, dBV, and dBSPL

• Range XLR/RCA input: 2 µV to 25 V (–112 dBu to +30 dBu)

• Accuracy: ±0.5 % @ 1 kHz

• Flatness: ±0.1 dB @ 12 Hz to 21.3 kHz

• Bandwidth (–3 dB): 5 Hz to 23.6 kHz

Frequency

• Range: 9 Hz to 21.3 kHz

• Accuracy: < ±0.003 %

THD+N

• Range: –100 dB to 0 dB (0.001 % to 100 %)

• Residual THD+N @ XLR/RCA input: < 2 µV

Scope Auto ranging, auto scaling

Filter

• Frequency weighting: A, C, Z

• Highpass 100 Hz, 400 Hz, 19 kHz

• Bandpass 22.4 Hz – 22.4 kHz

▼ GENERAL

Clock Real-time clock with lithium backup battery

Temperature –10 °C to +50 °C (14 °F to 122 °F)

Humidity 5 % to 90 % RH, non-condensing

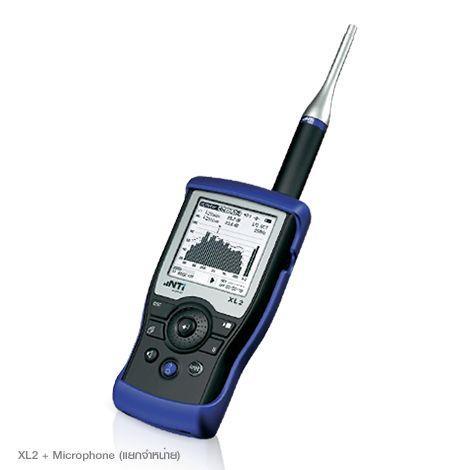

▲ ฟังก์ชั่นวัดระดับเสียง (Sound Level Meter) XL2 พร้อมไมโครโฟนที่ใช้งานวัดเป็นเครื่องวัดระดับเสียงที่แม่นยำ สามารถวัดผลตั้งหมดได้พร้อมกัน เช่น Leq, Lmin, Lmax และ LCpeak พร้อมค่าความถี่น้ำหนักความถี่ที่ A, C, Z และ​ค่าน้ำหนักเวลาที่ Fast, Slow และ Impulse (optional)

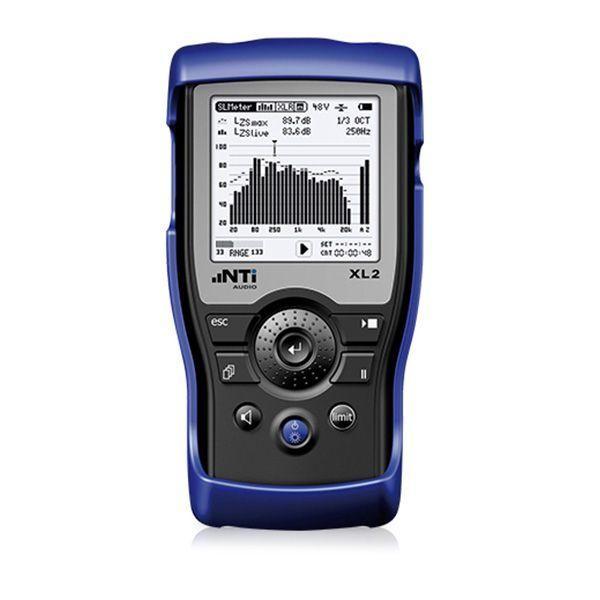

▲ ฟังก์ชั่นวิเคราะห์สเปคตรัมของเสียง (Spectral Analyzer) RTA คือการวิเคราะห์สเปคตรัมแบบเรียลไทม์เพื่อเพิ่มประสิทธิภาพของระบบเสียง นอกจากนี้ระดับบรอดแบนด์ และ XL2 ยังวัดค่าสเปคตรัมของ 1/3 หรือ 1/1 octave band ได้แบบเรียลไทม์อีกด้วย

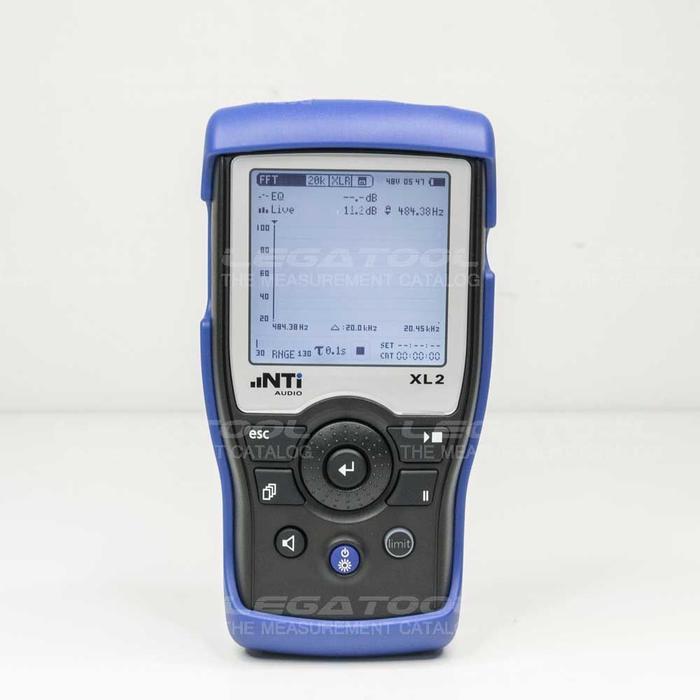

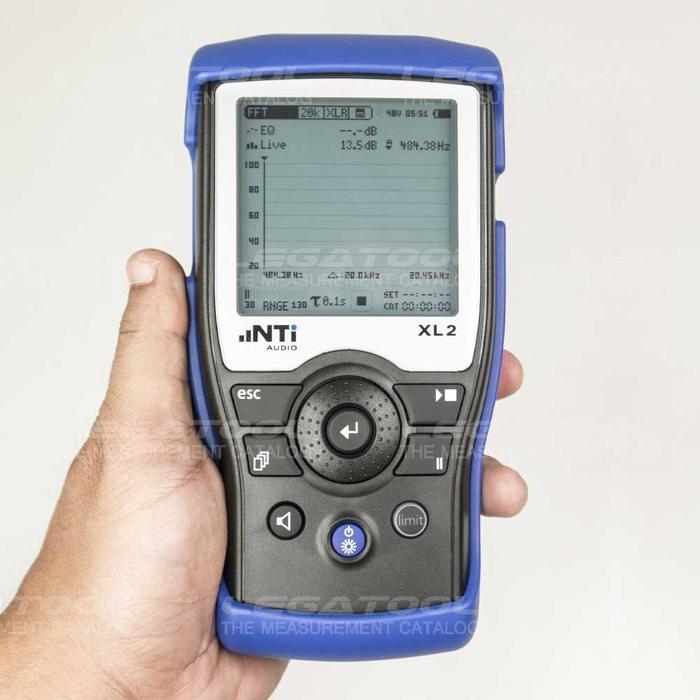

▲ ฟังก์ชั่นการวิเคราะห์ FFT Analyzer การวิเคราะห์ FFT แบบเรียลไทม์ เป็นเครื่องมือในการมึดมคติสำหรับการตรวจจับ comb filters และความที่เรโซแนนซ์ XL2 สามารถวัดระดับที่แท้จริงและเวลาเฉลี่ยระดับ Leq ในสามช่องความถี่ได้

▲ ฟังก์ชั่น Polarity, Delay, Oscilloscope ฟังก์ชั่นการวัดอื่น ๆ เป็นตัวกำหนด Polarity ของลำโพง ช่วยตั้งค่าดีเลย์ไลน์ หรือแสดงสัญญาณออสซิลโลสโคปในช่วงอัตโนมัติ

▲ ฟังก์ชั่นวิเคราะห์เสียง (Audio Analyzer) ด้วย XLR ที่สมดุลและอินพุต RCA ที่ไม่สมดุล XL2 เป็นเครื่องวิเคราะห์เสียงที่มีประสิทธิภาพสูง ที่วัดความสมดุลได้พร้อมกัน ระดับ RMS ความที่และความเพี้ยนฮาร์มอนิก (THD + N)

▲ ฟังก์ชั่นวัดความก้องสะท้อนของเสียง RT60 (Reverberation Time 60) วัดความก้องสะท้อนของเสียง RT60 ในห้องด้วยทริกเกอร์อัตโนมัติจากอิมพัลส์ หรือแหล่งกำเนิดเสียงสีชมพู (pink noise)
