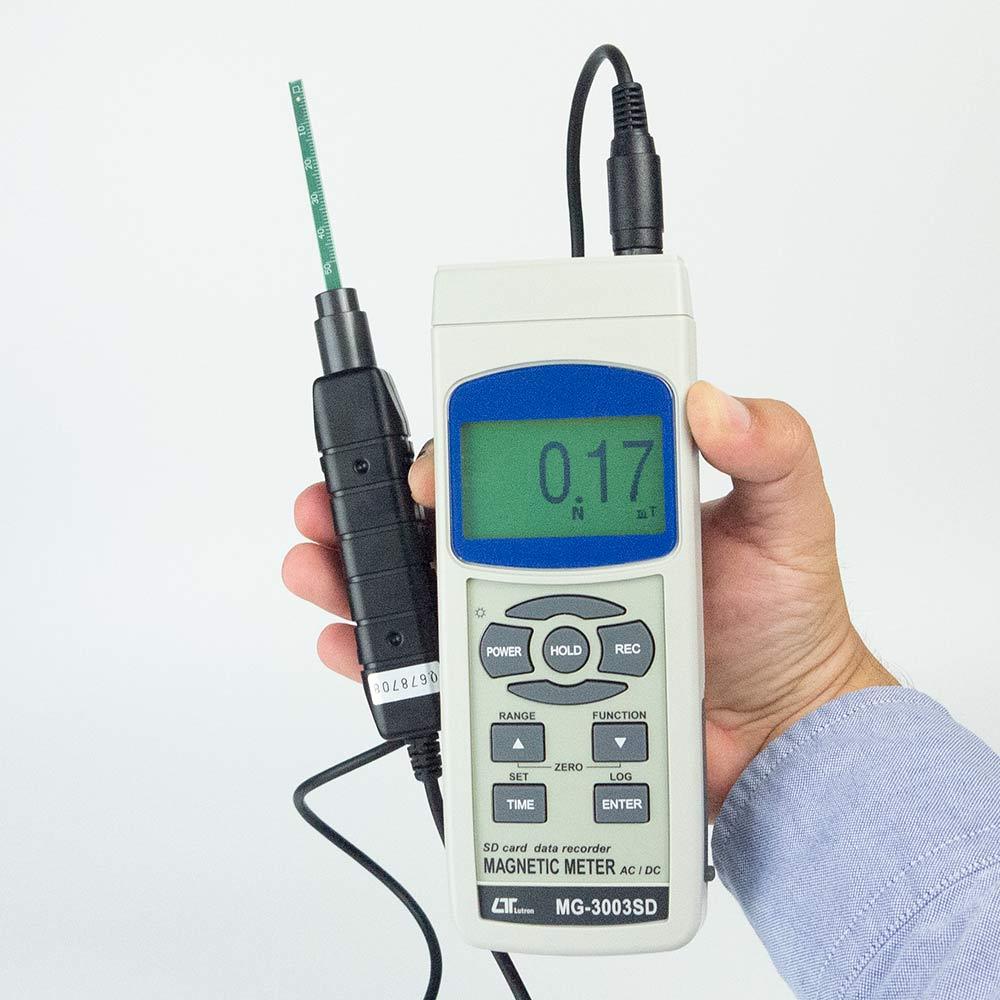

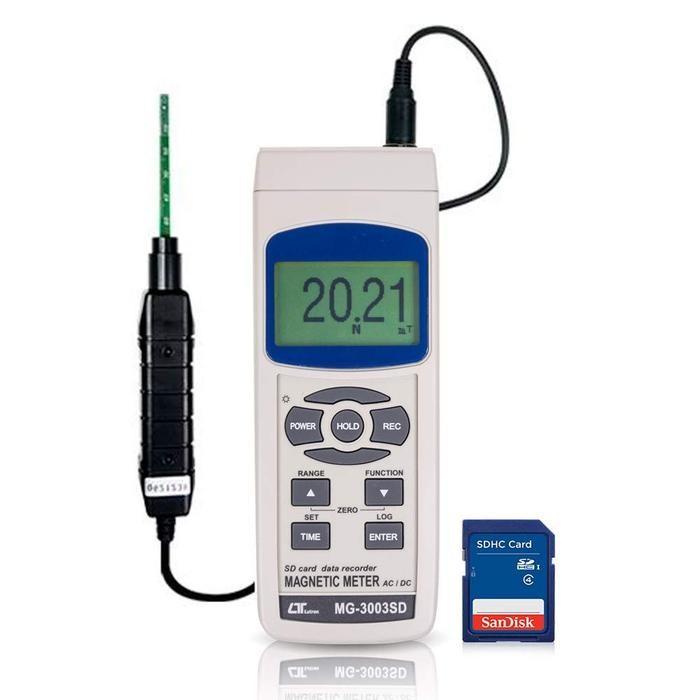

Lutron MG-3003SD เครื่องวัดความแรงแม่เหล็ก | SD Card

MG-3003SD | ฟังก์ชั่นการวัด

วัดความแรงแม่เหล็ก

MG-3003SD | จุดเด่น

• ✔ ตัวเครื่องมีฟังก์ชั่นแสดงผล N pole/ S pole

• ✔ ค่าความละเอียดที่สามารถแสดงได้ 0.01/0.1 mT, 0.1/1 G หน่วยการวัดเป็น G (Gauss), mT (milli Tesla)

• ตัวเครื่องใช้ Hall Sensor พร้อมกับฟังก์ชั่นชดเชยอุณหภูมิอัตโนมัติ (ATC)

• ✔ ฟังก์ชั่น Zero สำหรับการวัด DC magnetic

• ✔ โพรบแบบสาย เพิ่มความสะดวกในการใช้งานและการวัดค่าตามจุดต่าง ๆ…

• ✔ รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816)

• ✔ ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง

• ✔ ตัวเครื่องออกแบบมาโดยวัสดุที่แข็งแรง ทนทาน และยังมีขนาดกระทัดรัด เหมาะสมกับการพกพาใช้งานนอกสถานที่

• ✔ ฟังก์ชั่นปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน

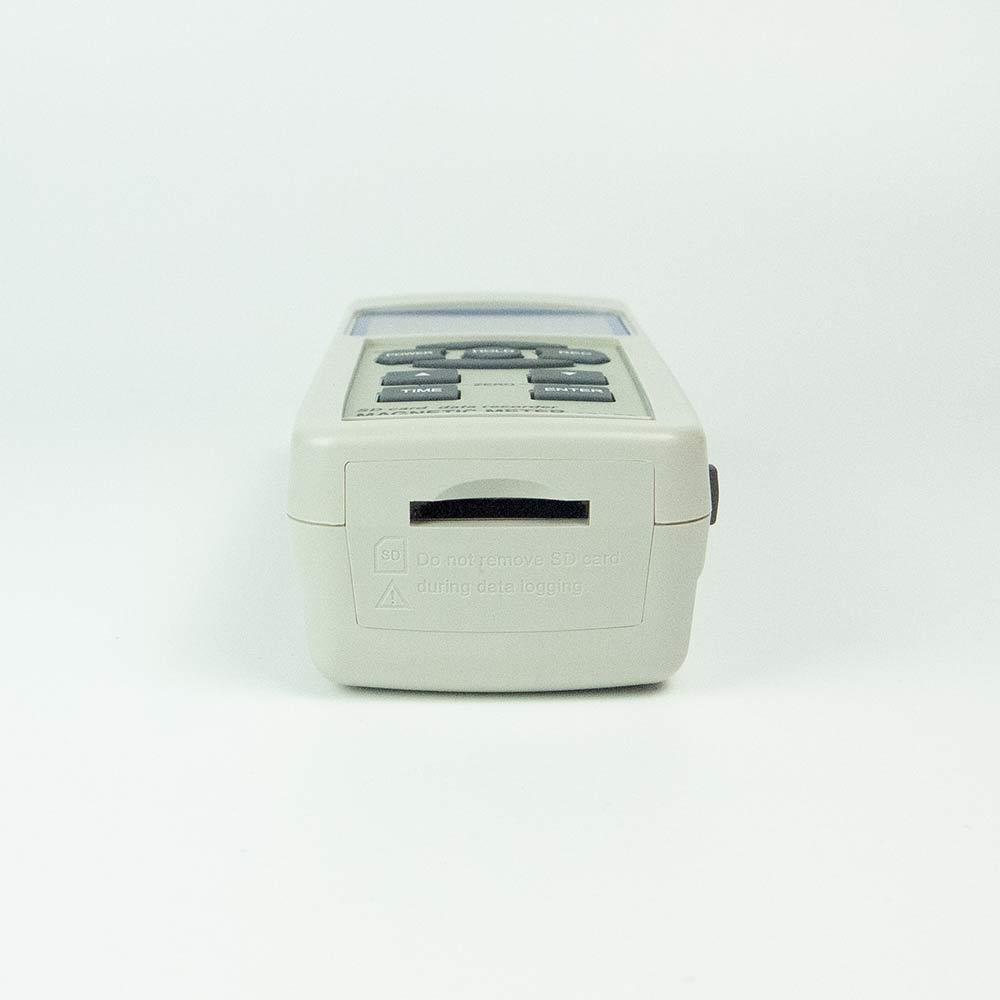

• ✔ บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกจะมีข้อมูล วัน/ เวลา รวมทั้งสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้ตั้งแต่ 1 วินาที ถึง 3600 วินาที

• ✔ การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งการวัดที่แยกจากกันได้ (1 ตำแหน่ง ถึง 99 ตำแหน่ง)

• ✔ ผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องใช้โปรแกรม Excel อื่นใด โดยใช้การ์ด SD Card กับคอมพิวเตอร์ และเพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ จากนั้นเปิดดูข้อมูลผ่านโปรแกรม Excel ได้ทันที

• ✔ รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลือกแถมให้ฟรี ขนาด 32GB)

• ✔ หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย

• ✔ ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้า จอ และสามารกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุด ได้

• ✔ ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลือกแถมให้ฟรี)

• ✔ ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แจกจ่ายไม่รวมมาในชุด)

MG-3003SD | ช่วงการวัด

Measurement Unit : mT milli Tesla

: G Gauss

Measurement Range, DC : mT 300.00 mT x 0.01 mT 3,000.0 mT x 0.1 mT

: G 3,000.0 G x 0.1 G 30,000 G x 1 G

Measurement Range, AC : mT 150.00 mT x 0.01 mT

1,500.0 mT x 0.1 mT

: G 1,500.0 G x 0.1 G

15,000 G x 1 G

Accuracy : DC ±(5% rdg. + 10 digit)

: AC ±(5% rdg. + 20 digit)

Frequency Response : AC measurement: 50Hz/ 60Hz

MG-3003SD | Power Supply

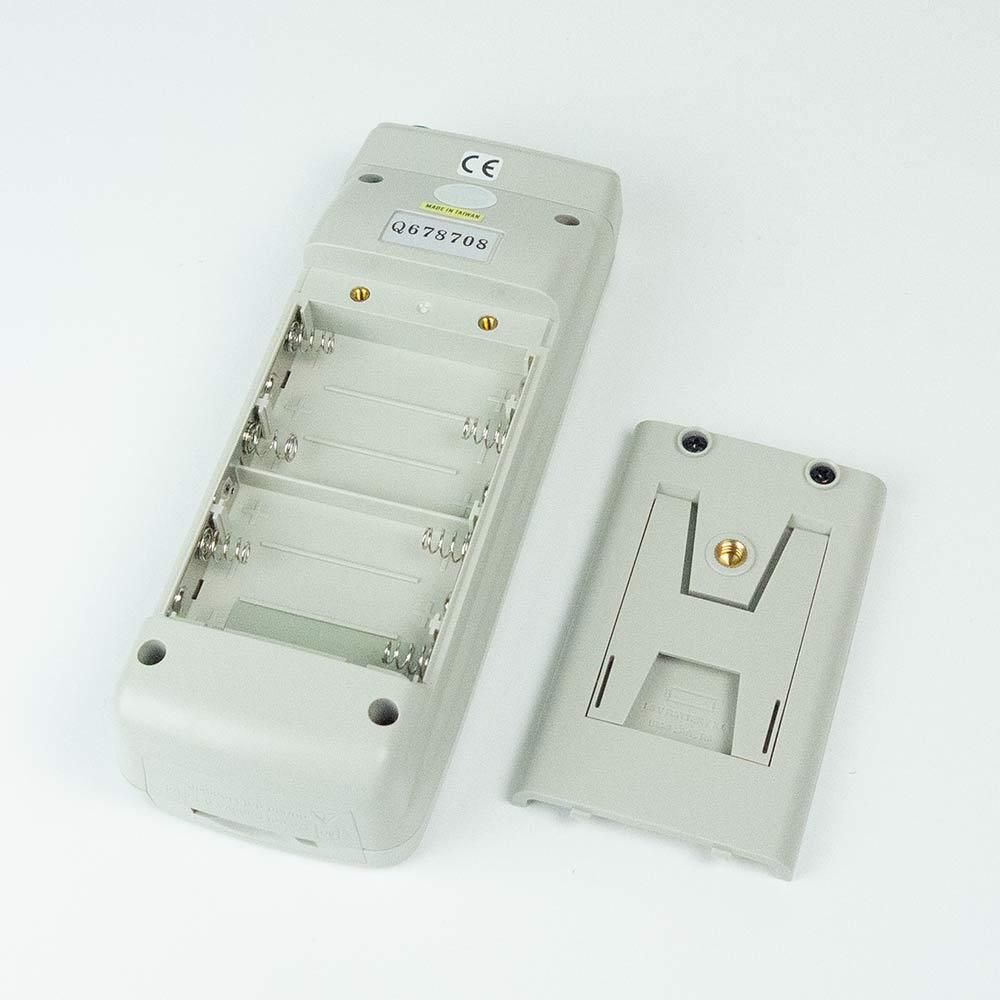

Battery AA x 6 (Alkaline or heavy-duty type)

DC 9V adapter input (optional)

MG-3003SD | ขนาดสินค้า

Main Unit: 177 x 68 x 45mm /270 g

Probe: 198 x 25 x 19mm

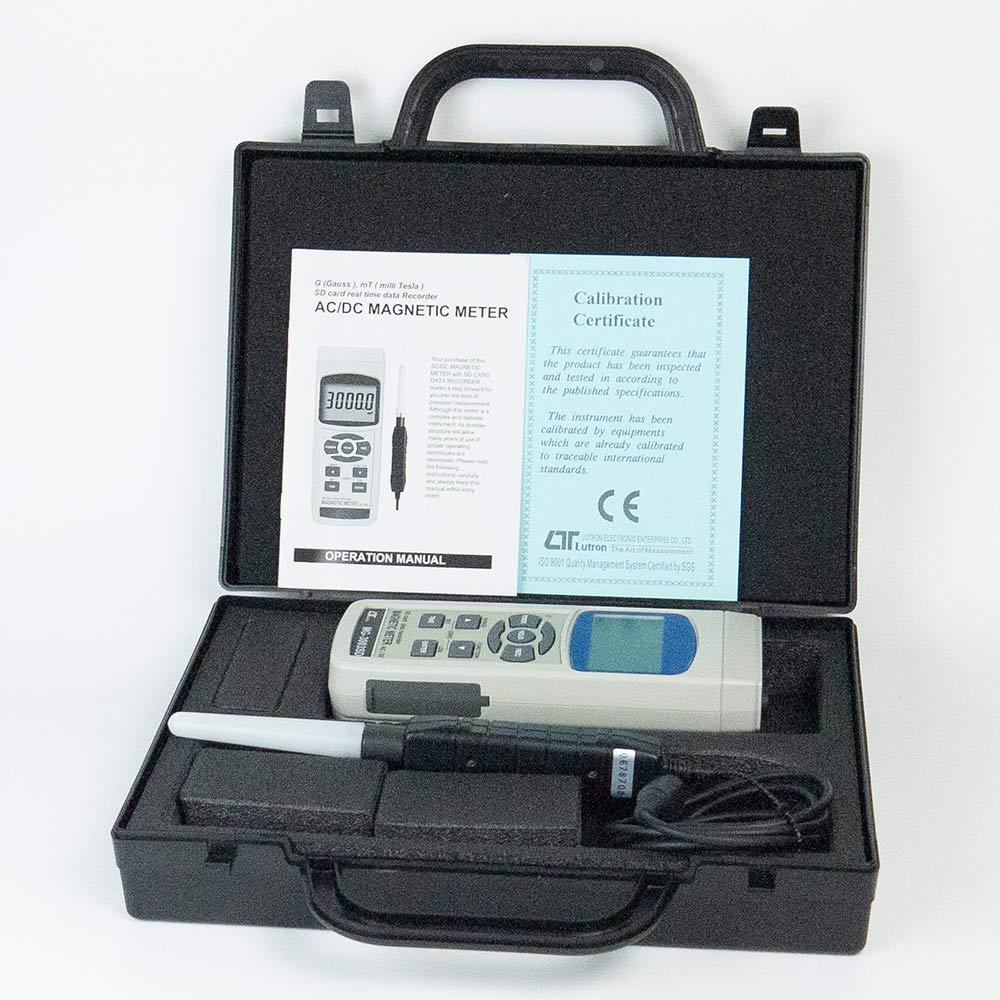

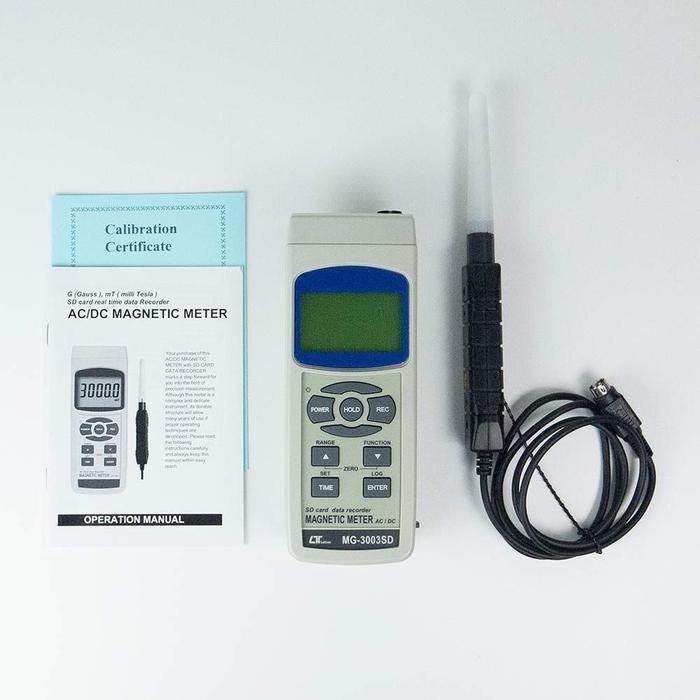

MG-3003SD | อุปกรณ์ที่มาในชุด

• Main Unit x 1

• Instruction manual x 1

• Calibration Certificate (from manufacturer) x 1

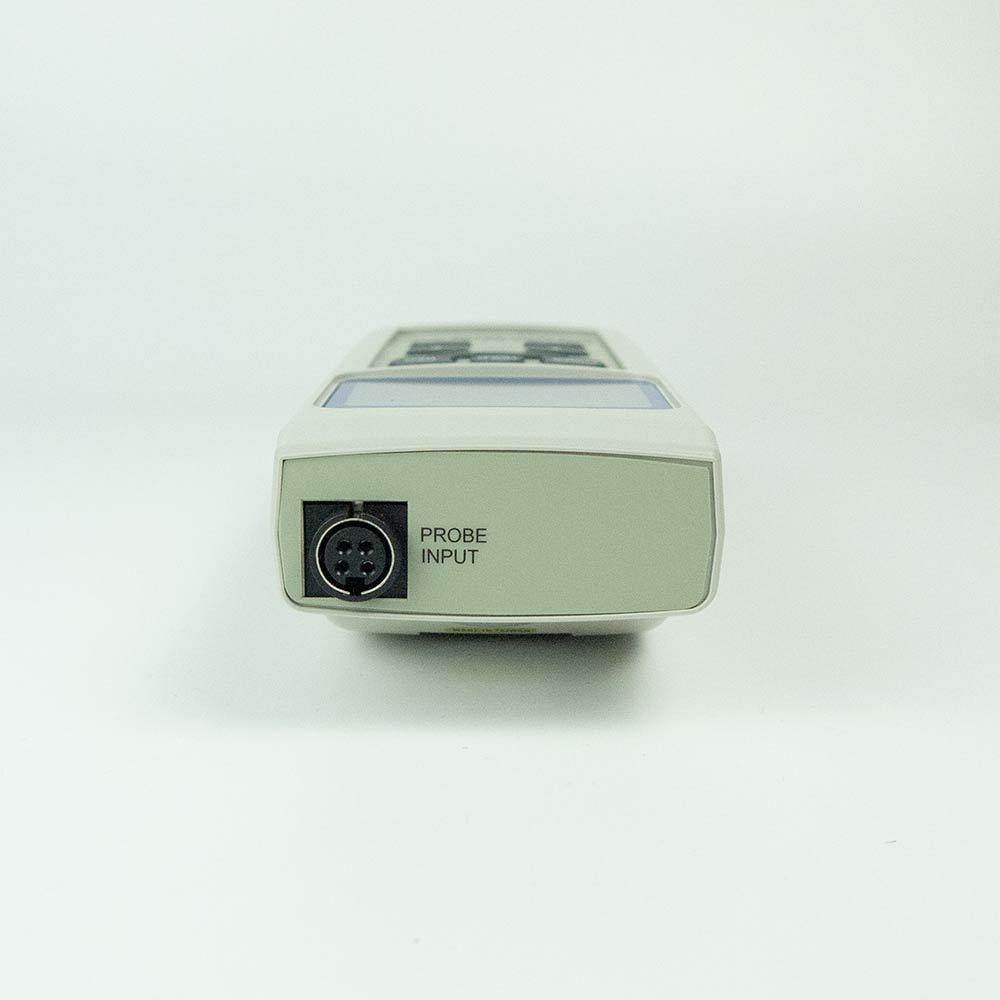

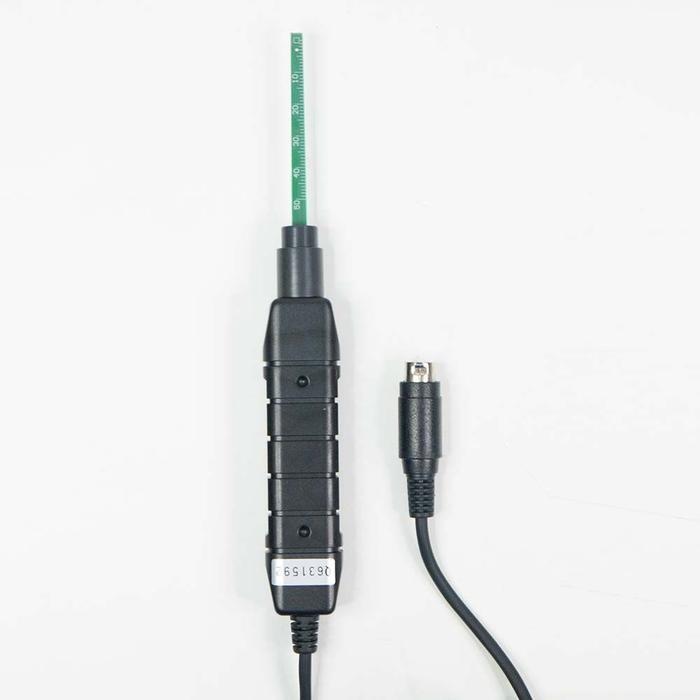

• Magnetic Probe x 1

• Carrying case, CA-06 x 1

• SD Card 32GB x 1 (เลือกแถมให้ฟรี)

• Battery AA x 6 (เลือกแถมให้ฟรี)

MG-3003SD | อุปกรณ์เสริม

• AC to DC 9V adapter (AP-9VA)

• USB cable (USB-01)

• RS232 cable (UPCB-02)

• Data Acquisition software (SW-E816)

• Hard Carrying Case (280 x 195 x 65 mm) (CA-06)

• Hard Carrying Case (360 x 270 x 108 mm) (CA-08)

MG-3003SD | ข้อมูลจำเพาะ

Circuit : Custom one-chip of microprocessor LSI circuit

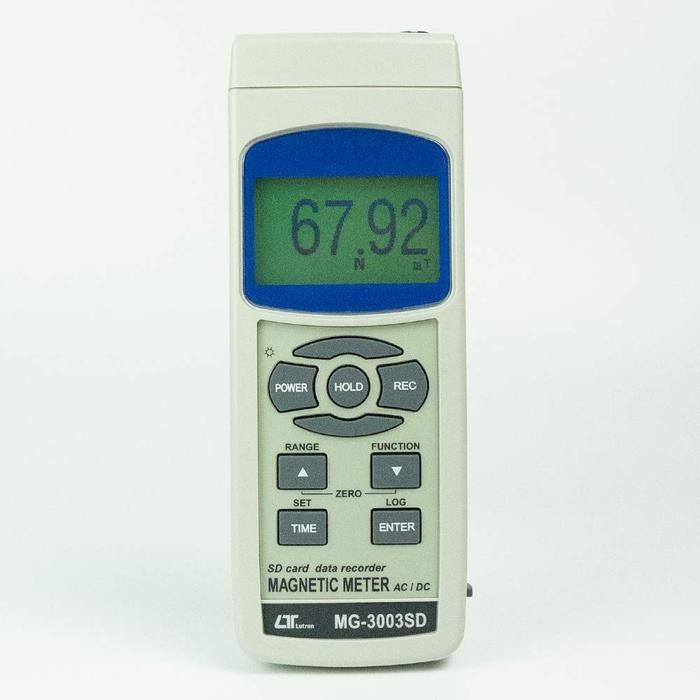

Display :LCD size: 52 x 38mm : dual function LCD display

Measurement Unit : mT milli Tesla

: G Gauss

Measurement Range, DC : mT 300.00 mT x 0.01 mT 3,000.0 mT x 0.1 mT

: G 3,000.0 G x 0.1 G 30,000 G x 1 G

Measurement Range, AC : mT 150.00 mT x 0.01 mT

1,500.0 mT x 0.1 mT

: G 1,500.0 G x 0.1 G

15,000 G x 1 G

Accuracy : DC ±(5% rdg. + 10 digit)

: AC ±(5% rdg. + 20 digit)

Frequency Response : AC measurement: 50Hz/ 60Hz

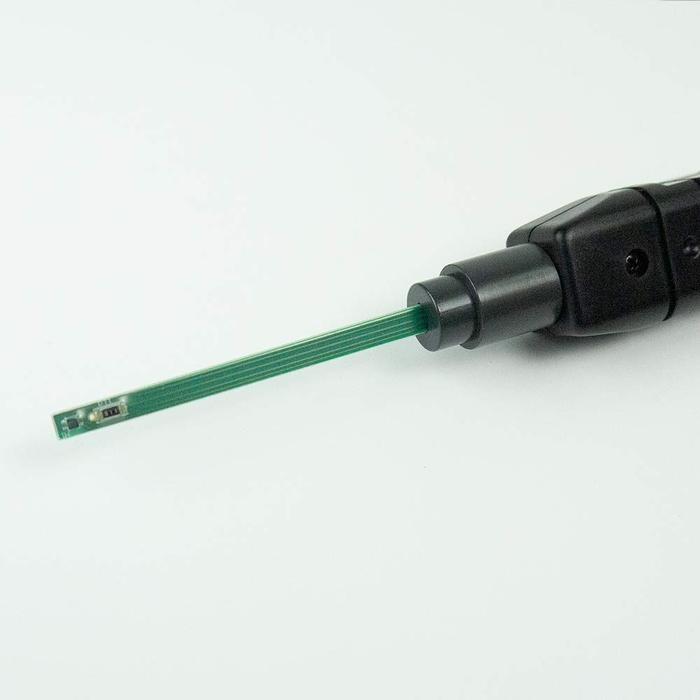

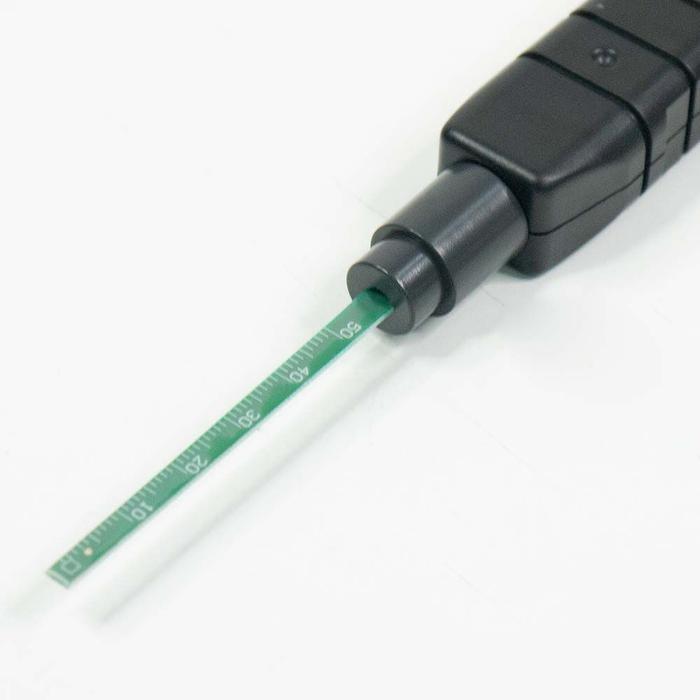

Sensor : Hall sensor

Datalogger Sampling Time Setting Range

Auto: 1 sec to 3600 sec. @ Sampling time can set to 1 second, but memory data may loss

Temp. Compensation for hall sensor : The probe head builds the Temp. sensor for using the ATC (automatic Temp. compensation)

Field Direction : Uniaxial

Data Hold : Freeze the display reading

Memory Recall : Maximum & Minimum value

Display Sampling Time : Approx. 1 second

Power off : Manual off by push button or Auto shut off to save battery life

Operating Temperature / Humidity : 0 to 50°C / Less than 85% RH

Data Output

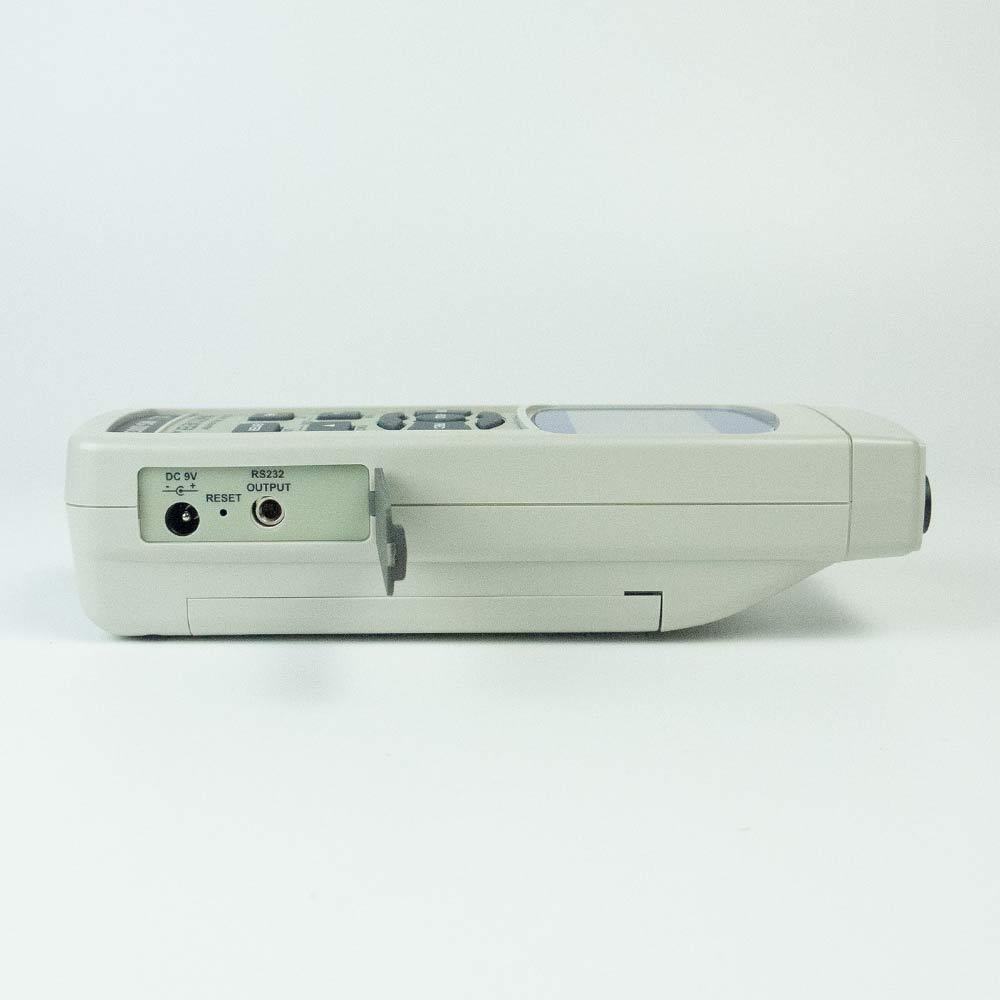

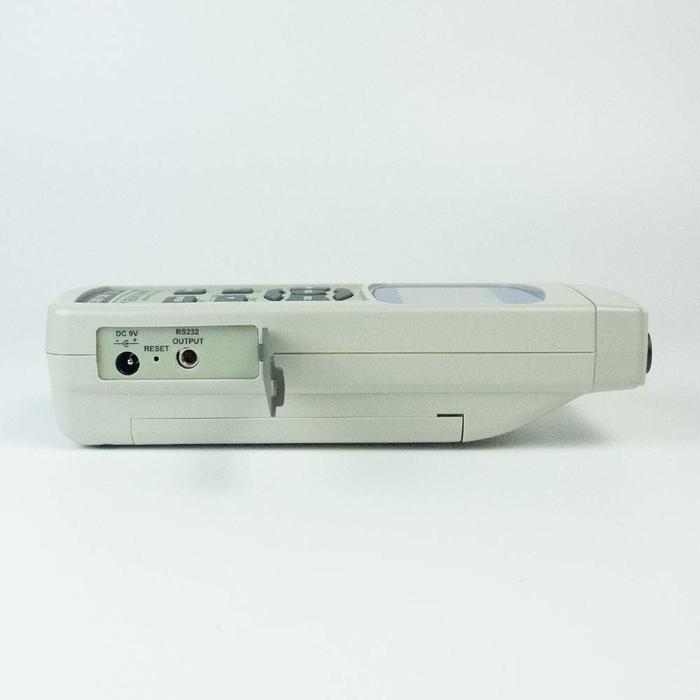

RS232/USB PC serial interface * Connect the optional RS232 cable UPCB-02 will get the RS232 plug * Connect the optional USB cable USB-01 will get the USB plug

การบันทึกของมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกของมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกของมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม Excel ได้ทันที

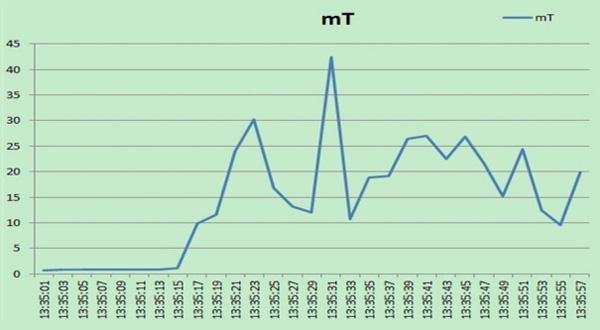

EXCEL graphic screen (for example)

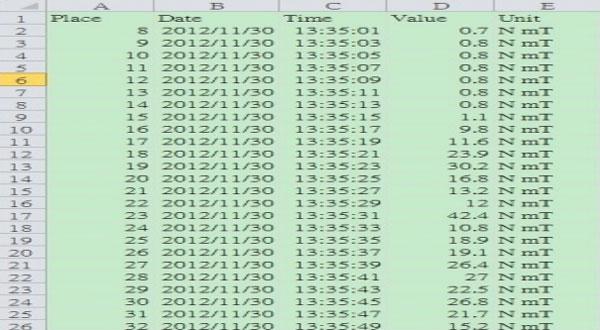

EXCEL data screen (for example)

▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)

A การใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของระบอบบาร์ด์ LUTRON ที่จะทำให้เครื่องมือวัดและฟังก์ชั่นของคอมพิวเตอร์รับการใช้งานร่วมกับคอมพิวเตอร์ระบบบาร์ด์อย่างปลอดภัย ผ่านการสื่อสารการพกพาวิทยุไร้สาย (Wireless Communication) และสามารถควบคุมระบอบการทำงานร่วมกับโปรแกรม GRABBER ผ่านทางอินเตอร์เน็ตได้อย่างมีประสิทธิภาพสูงสุด * ช่องที่ต้องการวางแผนการใช้งานร่วมกับโปรแกรมจะมีฟังก์ชั่นการเลือกโปรแกรมจัดการในคอมพิวเตอร์เพื่อสะดวกกับการแจกจ่ายข้อมูลของฟังก์ชั่นและระบบบาร์์ดที่เชื่อมโยงกัน "EXCEL FILE" เพื่อใช้งานร่วมกับ Software ช่องที
