แท่นทดสอบแรงดึง-แรงผลักแบบแนวตั้ง Standard Type Vertical Motorized Test Stand สามารถรับแรงได้สูงสุด 5000 นิวตัน ยี่ห้อ IMADA , Japan

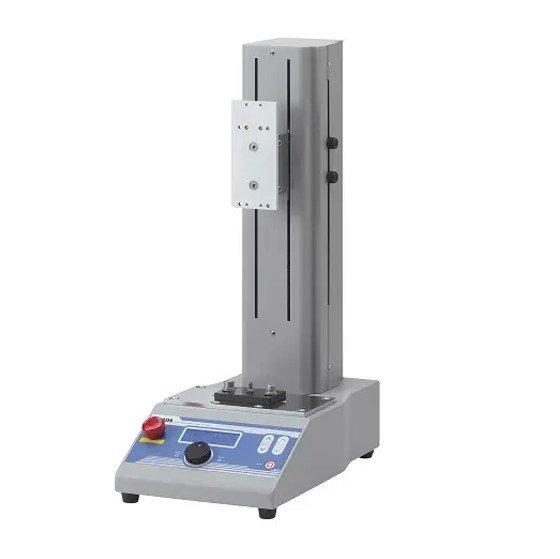

IMADA MX2-500N แท่นทดสอบแรงดึง-แรงผลักแบบแนวตั้ง Standard Type Vertical Motorized Test Stand
สามารถรับแรงได้สูงสุด 500 นิวตัน มีความอเนกประสงค์และสามารถติดตั้งบนโต๊ะทำงานได้ ให้ความสะดวกในการใช้งาน
มีฟังก์ชันและสมรรถนะที่ช่วยเพิ่มความแม่นยำในการวัดซ้ำ เช่น การตั้งค่าความเร็วแบบดิจิทัลและความแข็งแรงทางกล เป็นอุปกรณ์มาตรฐาน
ฟังก์ชันตัวจับเวลา/ตัวนับช่วยให้สามารถทดสอบความทนทานและการทดสอบซ้ำได้ ความแข็งแกร่งในการต้านการโก่งตัวสูงช่วยให้สามารถวัดได้อย่างแม่นยำ
จุดเด่น
สามารถทำซ้ำการทดสอบได้อย่างแม่นยำสูงด้วยความเร็วและตำแหน่งการทดสอบคงที่ รวมถึงความแข็งแกร่งสูง
รองรับการทดสอบได้หลากหลายรูปแบบ เช่น การทดสอบความทนทานหรือการทดสอบแรงกด โดยสามารถตั้งค่าความเร็วแบบดิจิทัล ฟังก์ชันตัวนับ (จำนวนครั้งของการทดสอบซ้ำ) และฟังก์ชันตัวจับเวลา (เวลาหยุดพัก)
รองรับการใช้งานทดสอบที่หลากหลายเพื่อตอบสนองความต้องการของคุณ ด้วยออปชันเสริม เช่น -FA (สเกลเชิงเส้นภายใน) และ -L (ช่วงชักยาว)
เพิ่มประสิทธิภาพและความปลอดภัยในการทดสอบด้วยออปชัน -CN (I/O สำหรับสัญญาณภายนอก) ซึ่งช่วยให้สามารถสื่อสารเพื่อทำงานแบบอินเตอร์ล็อกและเริ่มการทำงานได้
ช่วงการวัด
Capacity 500N
Speed
Digital 10 to 300mm/min
[10 - 20mm/min: by 0.5mm/min]
[20 - 100mm/min: by 5mm/min]
[100 - 300mm/min: by 10mm/min]
Power Consumption
50W

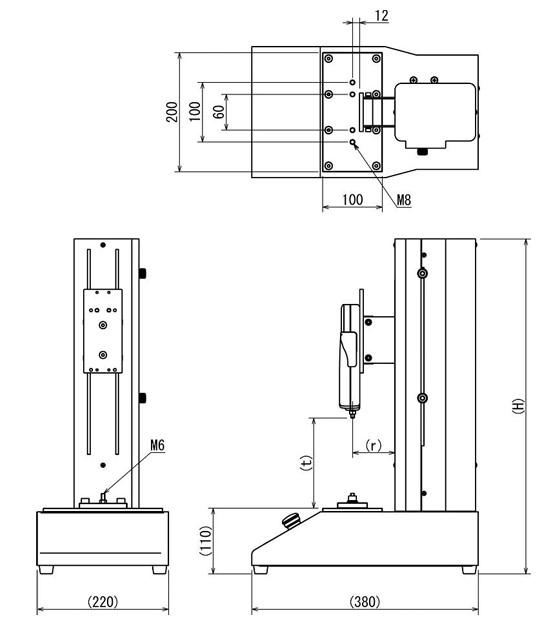

ขนาดสินค้า
Approx. 18kg
Unit: mm
H: 562
r
With DST/DSV/ZTS/ZTA (2N to 500N) mounted: 71
t
With ZTS/ZTA (2N to 500N) mounted: 235
อุปกรณ์มาตรฐาน
Operation manual, power cable, spare fuse, tools
GF-1 (Grip mounting adaptor）
Available Options 45*6
-L: Extended stroke by 200mm
-2L: Extended stroke by 400mm (*7)
-CN: External signal input
-S: Length scale
-FA: Inbuilt linear scale
-V45: Speed 1.5 to 45mm/min
-V90: Speed 3 to 90mm/min
-V450: Speed 15 to 450mm/min
-V600: Speed 20 to 600mm/min
-V900: Speed 30 to 900mm/min
Specifications
Max. Sample Height*1 | Approx. 235mm |
Rigidity | [Standard models] less than 0.5mm, [Long stroke (optional)] less than 1.0mm |
Stroke Limit | Controllable with upper and lower knob |
Measuring Modes | Manual / Jog / Cycle mode |
Functions | Counter (number of tests to repeat): Max. 65535 times Timer (pausing time): Up to 99 min 59 sec 9 (by 0.1 sec) |
Control | Emergency stop, force control (*2), overload stop (*2, *3) |
Operating environment | 0 to +40 degree Celsius RH 85% or less (without condensation) |
Mountable Force Gauge *9 | Mechanical Force Gauge: FB, PS, PSM series Digital Force Gauge: DST, DSV, ZTS, ZTA series (up to 1000N) Load cell: DPU series (up to 500N *10) |
