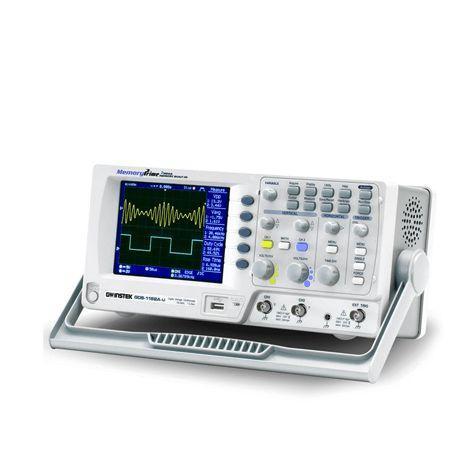

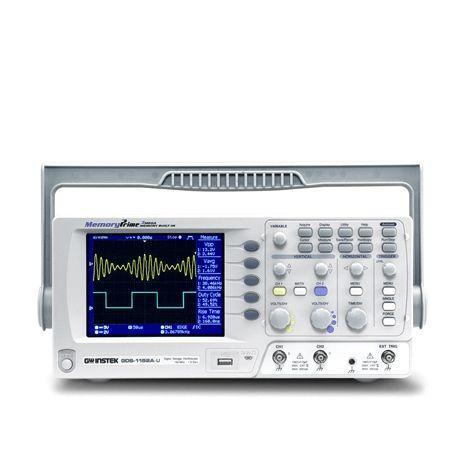

ย่านความถี่ 70MHz แบบ 2 ช่องสัญญาณ Real-Time Sampling 1 GSa/s Equivalent-Time Sampling 25GSa/s หน่วยความจำ 200,000 จุด ต่อช่องสัญญาณ 2mV~10V Vertical Scale & 1ns~50s Horizontal Range จอ LCD TFT Color ขนาด 5.7 นิ้ว วัดค่าอัตโนมัติได้ถึง 27 ค่า ฟังก์ชั่นทางคณิตศาสตร์ +, -, FFT, FFTrms, Zoom FFT เก็บข้อมูล Free Wave software (Download) ขนาด / น้ำหนัก : 310 x 142 x 140 mm / 2.5 kg
GDS-1072A-U | ฟังก์ชั่นการวัด
วัดสัญญาณไฟฟ้า, คลื่นไฟฟ้า, แรงดันของไฟฟ้า, ความถี่, เฟสของสัญญาณ และวัดคาบเวลา
GDS-1072A-U | จุดเด่น
มาพร้อมกับหน้าจอ LCD TFT Color 5.7 นิ้ว
ด้วยระบบสองตัวเลือก ที่สามารถเก็บข้อมูลได้ถึง 200,000 จุด แบบเรียลไทม์ที่ 1GSa/s และแบบ ET ที่ 25GSa/s
เชื่อมต่อผ่าน PC ด้วยพอร์ต USB
ด้วยดีไซน์ขนาดกระทัดรัด และคุ้มค่ากับงบประมาณ
GDS-1072A-U | ช่วงการวัด
Specification
Bandwidth (–3dB) DC coupling: DC ~ 70MHz / AC coupling: 10Hz ~ 70MHz
Bandwidth Limit20MHz (−3dB)
Trigger Sensitivity 0.5div or 5mV (DC ~ 25MHz) / 1.5div or 15mV (25MHz~70MHz)
External Trigger Sensitivity~ 50mV (DC~25MHz) / ~ 100mV (25MHz~70MHz)
Rise Time < 5ns approx
GDS-1072A-U | Power Supply
AC 100V ~ 240V
GDS-1072A-U | ขนาดสินค้า
310 x 142 x 140 mm
GDS-1072A-U | อุปกรณ์ที่มาในชุด
User manual x1, Power cord x1
Probe GTP-070A-4 or equivalent:70MHz (10:1 /1:1 ) Switchable passive probe for GDS-1072A-U (one per channel)
Probe GTP-100A-4 or equivalent:100MHz(10:1 /1:1 ) Switchable passive probe for GDS-1102A-U(one per channel)
Probe GTP-150A-2 or equivalent:150MHz (10:1/1:1) Switchable passive probe for GDS-1152A-U /one per channel)
GDS-1072A-U | อุปกรณ์เสริม
GTL-242 USB Cable, USB 2.0 Type A - Type B, 4P
GSC-006 Soft Carrying Case
GTL-110 Test Lead, BNC-BNC Heads
GDS-1072A-U | ข้อมูลจำเพาะ
Vertical
Sensitivity 2mV/div~10V/Div (1‐2‐5 increments)
Accuracy ± (3% x |Readout|+0.1div + 1mV)
Bandwidth See model‐specific specifications
Rise Time See model‐specific specifications
Input Coupling AC, DC, Ground
Input Impedance 1MΩ±2%, ~15pF
Polarity Normal, Invert
Maximum Input 300V (DC+AC peak), CAT II
Math Operation +, –, ×, FFT, FFT rms
Offset Range
mV/div~50mV/div: ±0.4V
100mV/div~500mV/div: ±4V
1V/div~5V/div: ±40V
10V/div : ±300V
Trigger
Sources CH1, CH2, Line, EXT
Modes Auto, Normal, Single, TV, Edge, Pulse
Coupling AC, DC, LF rej, HF rej, Noise rej
Sensitivity See model‐specific specifications
Holdoff 40ns ~ 2.5s
External trigger
Range DC: ±15V, AC: ±2V
Sensitivity See model‐specific specifications
Input Impedance 1MΩ±2%, ~15pF
Maximum Input 300V (DC+AC peak), CATII
HorizontalHorizontal
Range
1ns/div~50s/div, 1‐2.5‐5 increment
Roll: 50ms/div – 50s/div
Modes Main, Window, Window Zoom, Roll, X‐Y
Accuracy ±0.01%
Pre‐Trigger 10 div maximum
Post‐Trigger 1000 div
X‐Y Mode
X‐Axis Input Channel 1
Y‐Axis Input Channel 2
