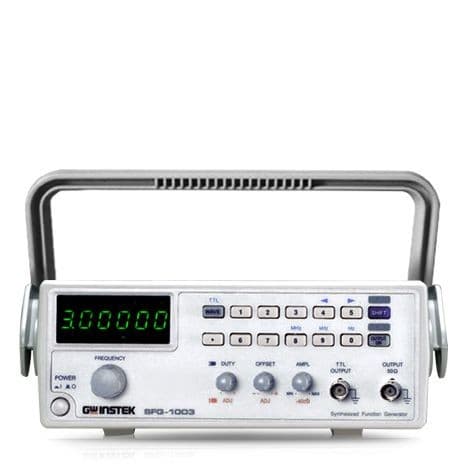

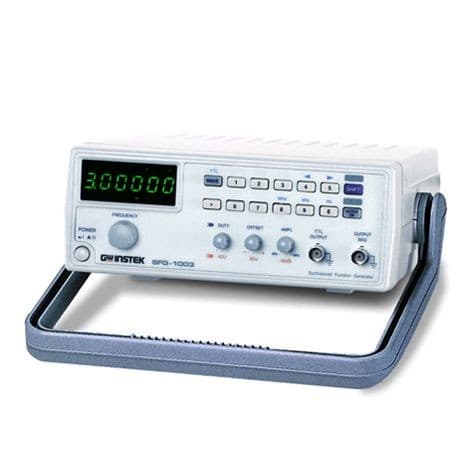

GW Instek SFG-1003 เครื่องกำเนิดสัญญาณ 3MHz
SFG-1003
SFG-1003
เทคโนโลยีการออกแบบ Chip DDS และ FPGA ช่วงความถึ่ที่ 0.1Hz~3MHz ความเที่ยงตรงสูง ± 20ppm ความเสถียรสูง ± 20ppm ความละเอียดของความถี่ที่ 100mHz ความบิดเบือนของกราฟ Sine ต่ำ : -55dBc,0.1Hz~200kHz
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
SFG-1003 GW เครื่องกำเนิดสัญญาณ 3MHz สุดคุ้มที่มาพร้อมกับความแม่นยำและความเสถียรสูง กับการออกแบบใหม่บนพื้นฐานเทคโนโลยี
DDS (Direct Digital Synthesized) ด้วยการฝังชิป FPGA ขนาดใหญ่ไว้ภายในกับช่วงความถึ่ 3MHz ซึ่งสามารถเลือกการแสดงผลแบบกราฟ Sine, Square, Triangle และ TTL ทำให้ผลลัพธ์ที่ออกมาสามารถเชื่อใจได้
ด้วยเทคโน DDS ในราคาที่คุณเอิ้อมถึง แต่แสดงรายละเอียดสูง จึงเหมาะกับผู้ใช้งานที่ต้องการความแม่นยำของสัญญาณด้วยเครื่องจ่ายไฟที่เรียบง่าย
MAIN Output Function Specifications
Parameter | Specification |
|---|---|
Output Functions | Sine, Square, Triangle, TTL |
Frequency Range (Sine, Square) | 0.1Hz ~ 3MHz |
Frequency Resolution | 0.1Hz ~ 1MHz |
Frequency Stability | 0.1Hz maximum |
Frequency Accuracy / Aging | ±20ppm / ±5ppm/year |
Amplitude Range | 10Vp-p (into 50Ω load) |
Amplitude Accuracy | 50Ω±10% |
Attenuator | -40dB±1dB×1 |
DC Offset | <-5V ~ >5V (into 50Ω load) |
Duty Control Range | 25% ~ 75% below 1MHz (for square wave only) |
Output Control | 6-digit LED display, ON/OFF selector |
Sine Wave | |
Harmonics Distortion | ≥-55dBc, 0.1Hz ~ 200kHz |
Flatness (relative to 1kHz) | <±0.3dB, 0.1Hz ~ 1MHz |
Triangle Wave | |
Linear | ≥98%, 0.1Hz ~ 100kHz; ≥95%, 100kHz ~ 1MHz |
Square Wave | |
Symmetry | 5% of period+4ns, 0.1Hz ~ 100kHz |
Rise or Fall Time | ≤100ns at maximum output (into 50Ω load) |
TTL Output | |
Level | ≥3Vp-p |
Fan Out | 20 TTL load |
Rise or Fall Time | ≤25ns |
General | |
Operation Environment | Indoor use, altitude <2000m |
Power Source | AC 100V/120V/220V/240V±10%, 50/60Hz |
Storage Condition (Temperature) | -10°C ~ 70°C |
Storage Condition (Humidity) | 70% (Maximum) |
