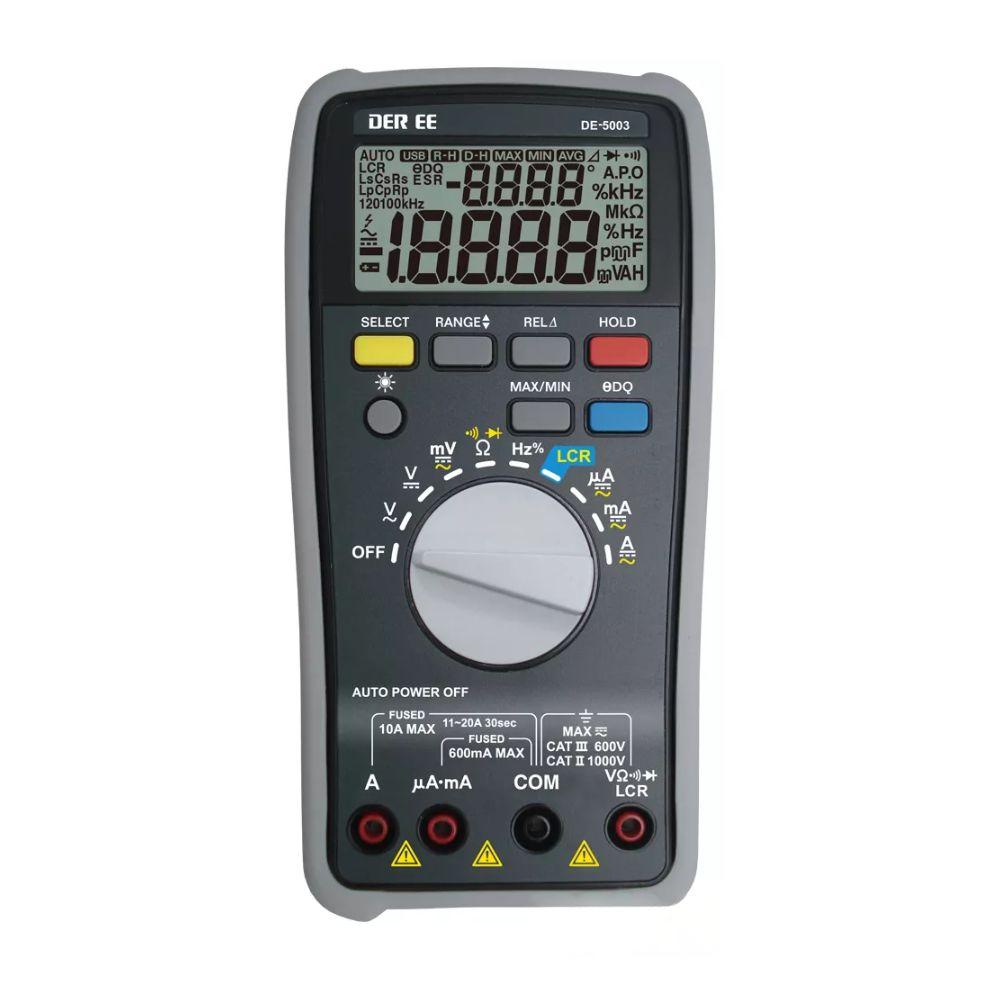

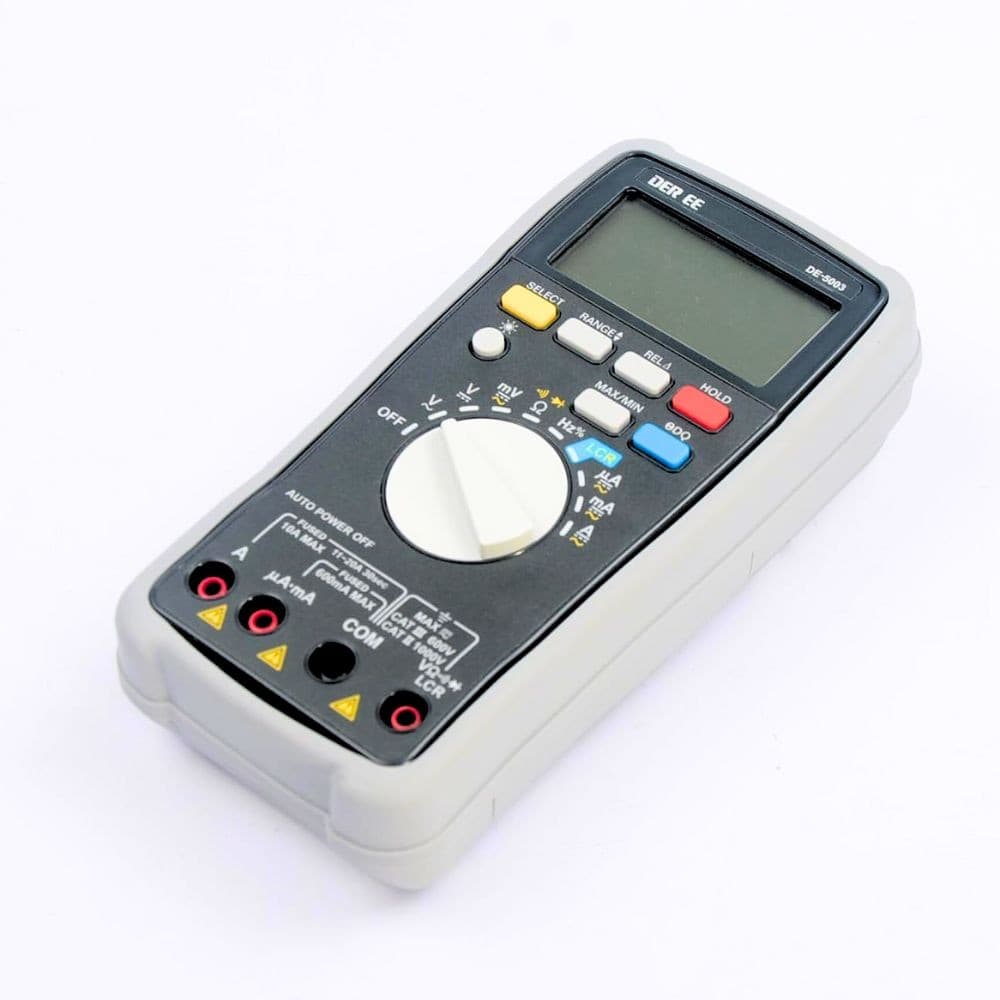

DER EE DE-5003 มัลติมิเตอร์ดิจิทัล Digital Multimeter + LCR

SKU

de-5003

฿5,700.00(ราคายังไม่รวมภาษี 7%)

ภาพรวม

DER EE DE-5003 มัลติมิเตอร์ดิจิทัล | Digital Multimeter + LCR เป็นมัลติมิเตอร์ดิจิทัลที่รวมฟังก์ชันวัด L-C-R ได้ในเครื่องเดียว จอแสดงผลแบบ Dual Display แสดงผลสองค่าในเวลาเดียวกัน ยี่ห้อ DER EE

เพิ่มคำถาม

มัลติมิเตอร์ดิจิทัล | Digital Multimeter + LCR

  • รวมมัลติมิเตอร์และ LCR Meter ไว้ในเครื่องเดียว รองรับการวัดแรงดัน กระแส ความต้านทาน พร้อมฟังก์ชันวัด L-C-R สำหรับตรวจสอบชิ้นส่วนอิเล็กทรอนิกส์ได้ครบถ้วน

  • หน้าจอแบบ Dual Display แสดงผลสองค่า (Main 6,000 counts / Sub 2,000 counts) ช่วยให้ดูผลวัดหลักและผลรองพร้อมกันอย่างสะดวก

  • ช่วงวัดกว้าง ครอบคลุมทุกงานอิเล็กทรอนิกส์
    วัด L ตั้งแต่ 0.3 µH–100 H
    วัด C ตั้งแต่ 3 pF–6 mF /
    วัด R ตั้งแต่ 0.1 Ω–20 MΩ
    ครอบคลุมทั้งงานซ่อม งานทดลอง และการทดสอบอุปกรณ์ในห้องปฏิบัติการ

  • โหมด Auto Range / Manual Range เลือกช่วงวัดอัตโนมัติ หรือกำหนดเองเพื่อให้วัดได้รวดเร็วและแม่นยำตามสถานการณ์

  • ใช้งานง่าย มีไฟ Backlight ใช้งานได้แม้ในที่แสงน้อย พร้อมปิดเครื่องอัตโนมัติเมื่อไม่มีการใช้งาน

  • มาตรฐานความปลอดภัยสูง CAT III 600V / CAT II 1000V ใช้งานได้อย่างปลอดภัยในงานไฟฟ้าหลายประเภท

DE-5003
มัลติมิเตอร์ดิจิทัล Digital Multimeter + LCR

ช่วงการวัด

23°C ± 5°C max. 80%R.H. Accuracy: ±(%rdg +dgt)


Measurement


Range


Resolution

Accuracy (Responding Hz)


Input

Impedance


Max. Input Voltage

DE-5003

(sine wave)

DE-5004

*(True RMS)

ACV

6.000V

0.001V

0.7%+6

(40Hz~1kHz)

0.7%+6

(40Hz~1kHz)

Approx. 11MΩ

1000V rms

60.00V

0.01V

0.7%+5

(40Hz~1kHz)

0.7%+6

(40Hz~1kHz)


2.0%+6

(1kHz~5kHz)

Approx. 10MΩ

600.0V

0.1V

1000V

1V

1.2%+5

(40Hz~1kHz)

1.2%+6

(40Hz~1kHz)


2.0%+6

(1kHz~2kHz)

*True RMS: valid from 10%~100% of range

Measurement

Range

Resolution

Accuracy

Input

Impedance

Max. Input Voltage

DE-5003

DE-5004

DCV

6.000V

0.001V

0.1%+3

Approx.

11MΩ

1000V rms

60.00V

0.01V

0.2%+3

Approx. 10MΩ

600.0V

0.1V

0.4%+3

1000V

1V

0.6%+5

VA+Hz

(at secondary display)

Accuracy


Max. Input Voltage

Range

Resolution

DE 5003

DE 5004

600.0Hz

0.1Hz

0.1%+5

1000V rms

6.000kHz

0.001kHz

60.00kHz

0.01kHz

Measurement

ADP

Range

Resolution

Accuracy (Responding Hz )

Input

Impedance

Max. Input Voltage

DE-5003

(sine wave)

DE-5004

*(True RMS)

ACmV

600.0mV

0.1mV

0.7%+5

(40Hz~2kHz)

0.7%+5

(40Hz~10kHz)

Approx. 10MΩ

1000V rms

DCmV

600.0mV

0.1mV

0.2%+5

0.2%+5

*True RMS: valid from 10%~100% of range

Measurement

Range

Resolution

Accuracy

Max. Input Voltage

Ω

Resistance

600.0 Ω

0.1Ω



0.5%+5





1000V rms

6.000kΩ

0.001kΩ

60.00kΩ

0.01kΩ

600.0kΩ

0.1kΩ

6.000MΩ

0.001MΩ

1.0%+5

60.00MΩ

0.01MΩ

2.5%+5

Measurement

Range

Resolution

Remarks

Open-loop Voltage

Max. Input Voltage

Continuity

600.0Ω

0.1Ω

Buzzer emits at around ≦10Ω±3Ω

Approx. -3.3V

1000V rms

Measurement

Range

Resolution

Accuracy

Open-loop Voltage

Max. Input Voltage

Diode

6.000V

0.001V

0.5%+5

Approx. 2.8V

1000V rms

Measurement

Range

Resolution

Accuracy

Remarks

Max. Input Voltage

Hz

600.0Hz

0.1Hz

0.1%+5

Available reading of Duty:

5.0%~94.9%(＜600Hz)

10.0%~90.0%(＜6kHz)

20.0%~80.0%(＜60kHz)

Resolution 0.1%
Duty smaller than 5%,

The UL will be show on LCD.

Duty larger than 94.9%,

The OL will be show on LCD.





1000V rms

6.000kHz

0.001kHz

60.00kHz

0.01kHz

600.0kHz

0.1kHz

6.000MHz

0.001 MHz

20.00MHz

0.01MHz

Measurement

Range

Resolution

Accuracy

Overload Protection

DC μA

600.0μA

0.1μA

0.5%+5

630mA/1000V fuse

6000μA

1μA

DC mA

60.00mA

0.01mA

600.0mA

0.1mA

DC A

*10.00A

0.01A

1.0%+10

10A/1000V fuse

*overload 11 ~ 20A stands with 30 sec. max.

Measurement

Range

Resolution

Accuracy ( Responding Hz)

Overload Protection

DE-5003(sine wave)

DE-5004

**(True RMS)

AC μA

600.0μA

0.1μA

1.0%+10

(40Hz~1kHz)


1.5%+10

(1kHz~2kHz)

1.0%+10

(40Hz~1kHz)


1.5%+10

(1kHz~5kHz)

630mA/1000V fuse

6000μA

1μA

AC mA

60.00mA

0.01mA

600.0mA

0.1mA

AC A*

10.00A

0.01A

1.5%+10

(40Hz~2kHz)

1.5%+10

(40Hz~5kHz)

10A/1000V fuse

*over load 11 ~ 20A stands with 30 sec. max.

**True RMS: valid from 10%~100% of range


LCR Inductance

Ls / Lp

Resolution

Accuracy

0.3∼60.0μH

0.1μH

±(3.0%+20)

60.1∼600.0μH

0.1μH

±(1.5%+5)

601∼6000μH

1μH

±(1.0%+5)

6.01∼60.00mH

0.01mH

±(1.0% +5)

60.1∼600.0mH

0.1mH

±(1.0%+5)

601∼6000mH

1mH

±(1.0%+5)

6.01∼60.00H

0.01H

±(1.5%+5)

60.1∼100.0H

0.1H

±(3.0%+10)

LCR Capacitance

Cs / Cp

Resolution

Accuracy

3.0∼600.0pF

0.1pF

±(2.0%+20)

601∼6000pF

1pF

±(1.0%+5)

6.01∼60.00nF

0.01nF

±(0.3%+5)

60.1∼600.0nF

0.1nF

±(0.3%+5)

601∼6000nF

1nF

±(0.5%+5)

6.01∼60.00μF

0.01μF

±(0.8%+5)

60.1∼600.0μF

1μF

±(1.5%+10)

0.60∼6.00mF

0.01mF

±(3.0%+20)

LCR Resistance

Rs / Rs

Resolution

Accuracy

0.1∼60.00Ω

0.01Ω

±(1.0%+20)

60.1∼600.0Ω

0.1Ω

±(0.3%+5)

601∼6000Ω

1Ω

±(0.3%+5)

6.01∼60.00KΩ

0.01kΩ

±(0.3%+5)

60.1∼600.0KΩ

0.1kΩ

±(0.3%+5)

601∼6000KΩ

1kΩ

±(1.5%+5)

6.01∼20.00MΩ

0.01MΩ

±(6.0%+10)

Power Supply

AA 1.5V battery x 2

ขนาดเครื่อง

  • Dimensions : 181 x 91 x 57 mm

  • Weight : 400g (excluding battery)

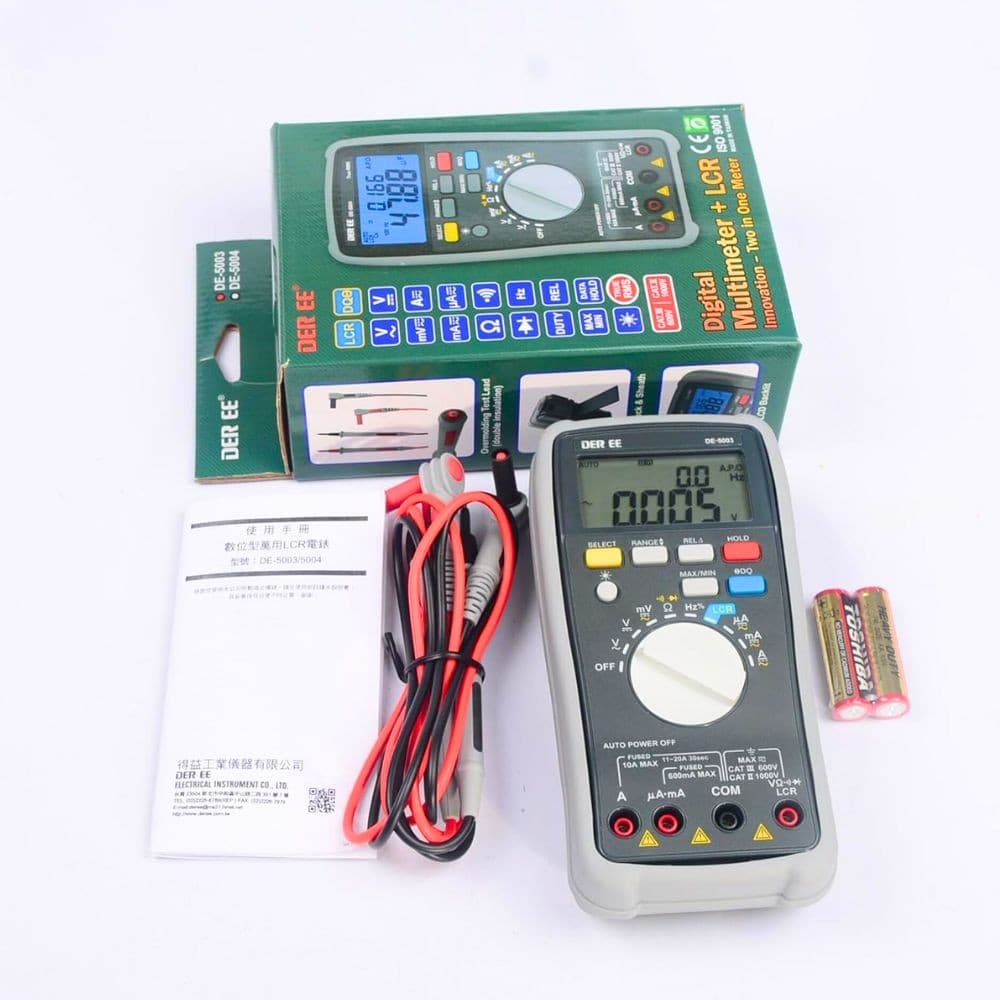

อุปกรณ์ที่มาในชุด

  • 1.5V AA Battery x 2

  • Instruction Manual x 1

  • Test Lead (red+black) x 1

  • Test Alligator Clip (red+black) x 1

เอกสารที่เกี่ยวข้อง

DE-5003,5004 catalog*ต้องลงชื่อเข้าใช้
